项目介绍

使用RP2350B核心板搭配综合技能训练板，利用PWM制作一个音乐播放器。

1. 通过PWM产生不同的音调，并驱动板上蜂鸣器将音调输出
2. 能够播放三首不同的曲子，可以切换播放
3. 曲子的切换使用核心板上的按键，需要有按键消抖的功能
4. 播放的曲子的名字在OLED屏幕上显示出来（汉字显示）

简短的使用到的硬件介绍

STEP_RP2350B核心板

RP2350 - 双核Arm处理器 + 双核RISC-V处理器，以及可编程IO（PIO），该芯片不仅支持通用的外设总线（I2C、SPI以及UART）访问，还可以通过适当的配置让PIO访问高速外设。

核心板支持：

• 8颗单色LED
• 2个三色LED
• 2个7段数码管
• 4个拨码开关
• 4个轻触按键

小脚丫FPGA综合训练板

板上具有：

• 128*32分辨率的OLED单色显示屏
• 蜂鸣器，使用PWM驱动
• DS18B20温度传感器
• 一个电位计 + 串行ADC
• 由20个电阻构成的10bit R-2R DAC

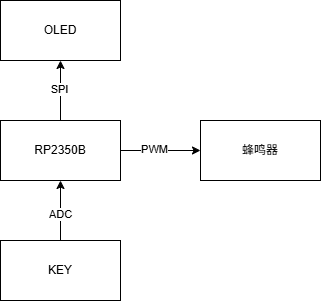

方案框图和项目设计思路介绍

RP2350B可以使用C/C++、Python和Arduino进行开发，由于本板卡使用的Flash为2MB容量的，可以使用的MyPython固件不好找，所以本次选用Arduino进行开发。

本项目主要实现三部分功能：

1. 显示歌名：主要实现OLED驱动以及显示中文的功能，使用Adafruit_SSD1306库，通过软件SPI的方式实现，中文显示通过drawBitmap将中文当作图片进行显示。
2. 播放音乐：主要实现蜂鸣器驱动，使用PWM功能，利用tone接口控制PWM输出频率，创建一个频率与音符对应的文件，方便构建歌曲。
3. 按键切歌：主要实现ADC驱动，使用ADC采集输入的模拟量，并通过判断模拟量的值是否小于某个数判断按键是否按下，通过演示判断的方式实现按键抖动识别。

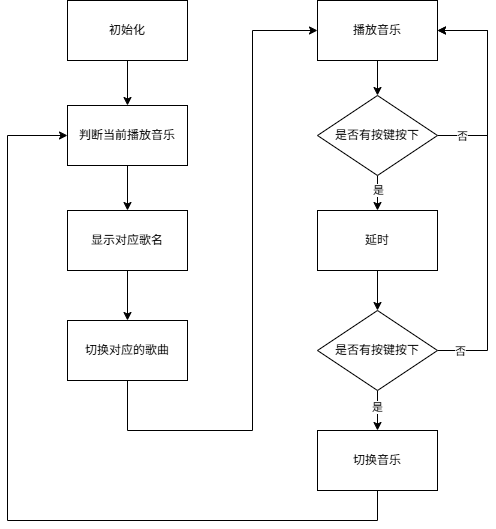

软件流程图和关键代码介绍

初始化部分

void setup() {
  play_num = 0;
  delay(500);
  display.begin(SSD1306_SWITCHCAPVCC);
}

歌名显示部分

if(play_num == 0)
{
  display.clearDisplay();
  display.drawBitmap(24,8,hlddz_16x16[0],16,16,WHITE);
  display.drawBitmap(24+16*1,8,hlddz_16x16[1],16,16,WHITE);
  display.drawBitmap(24+16*2,8,hlddz_16x16[2],16,16,WHITE);
  display.drawBitmap(24+16*3,8,hlddz_16x16[3],16,16,WHITE);
  display.drawBitmap(24+16*4,8,hlddz_16x16[4],16,16,WHITE);
  display.display();
  melody = melody1;
  noteDurations = noteDurations1;
  itoneLen = itoneLen1;
}
else if(play_num == 1)
{
  display.clearDisplay();
  display.drawBitmap(32,8,hzlh_16x16[0],16,16,WHITE);
  display.drawBitmap(32+16*1,8,hzlh_16x16[1],16,16,WHITE);
  display.drawBitmap(32+16*2,8,hzlh_16x16[2],16,16,WHITE);
  display.drawBitmap(32+16*3,8,hzlh_16x16[3],16,16,WHITE);
  display.display();
  melody = melody2;
  noteDurations = noteDurations2;
  itoneLen = itoneLen2;
}
else
{
  display.clearDisplay();
  display.drawBitmap(40,8,hls_16x16[0],16,16,WHITE);
  display.drawBitmap(40+16*1,8,hls_16x16[1],16,16,WHITE);
  display.drawBitmap(40+16*2,8,hls_16x16[2],16,16,WHITE);
  display.display();
  melody = melody3;
  noteDurations = noteDurations3;
  itoneLen = itoneLen3;
}

音乐播放部分

int noteDuration = 1000 / noteDurations[thisNote];
tone(20, melody[thisNote], noteDuration);
int pauseBetweenNotes = noteDuration * 1.30;
delay(pauseBetweenNotes);
noTone(20);
thisNote ++;
if(thisNote >= itoneLen) thisNote = 0;

按键切歌部分

if(analogRead(47) < 500)
{
  delay(20);
  if(analogRead(47) < 500)
  {
    while(analogRead(47) < 500);
    play_num++;
    if(play_num >= 3) play_num = 0;
    break;
  }
}

实物功能展示图及说明

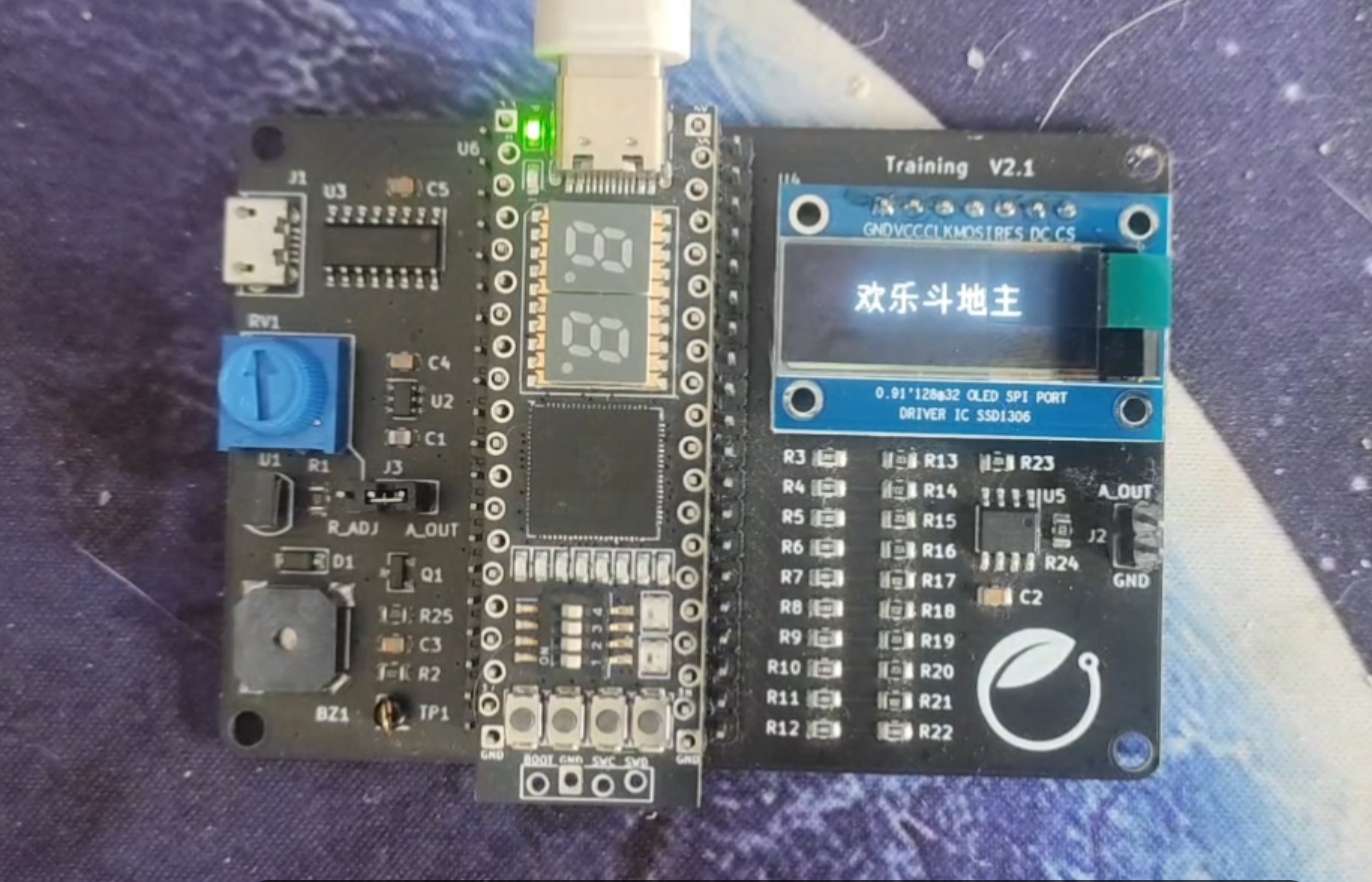

播放歌曲1：欢乐斗地主

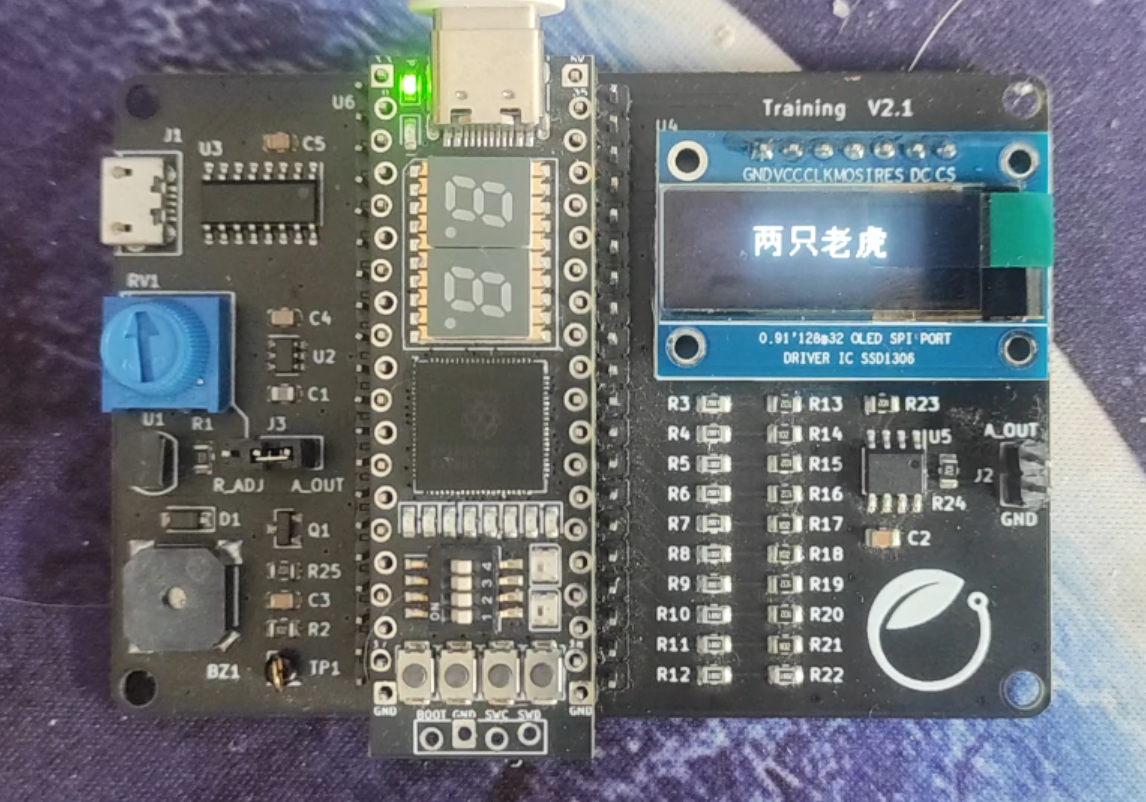

播放歌曲2：两只老虎

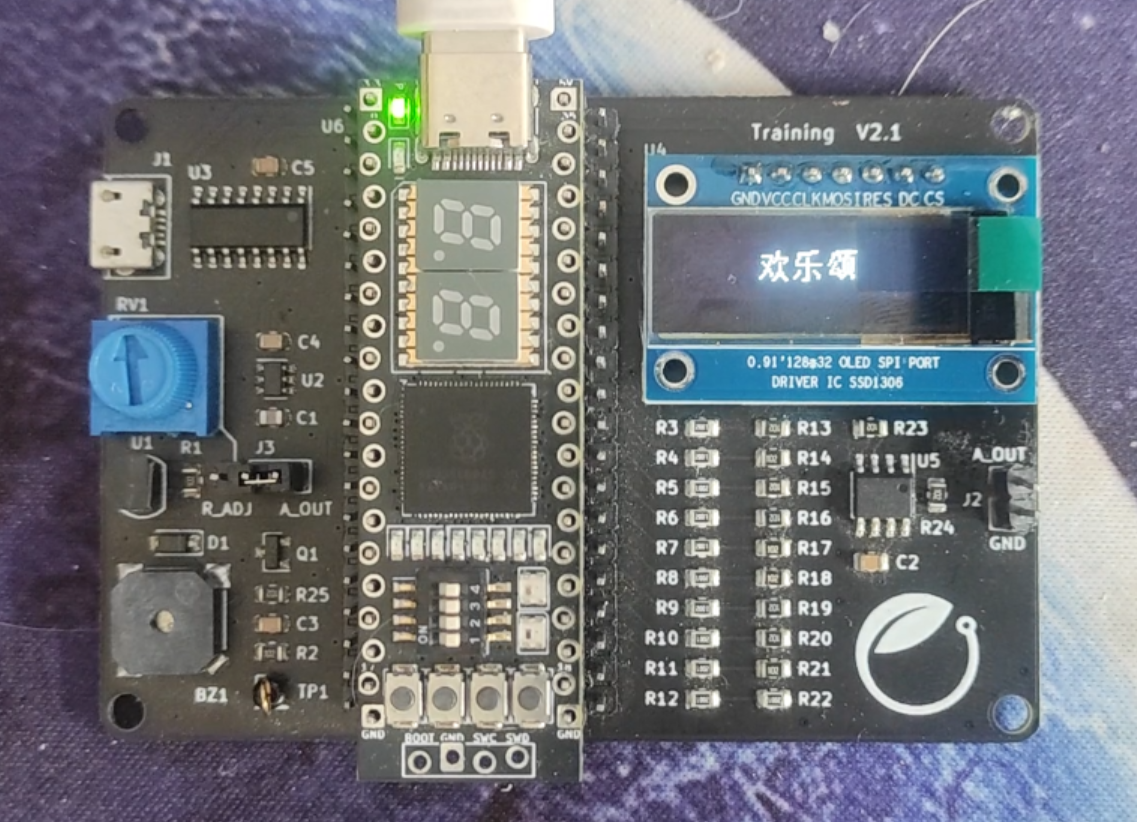

播放歌曲3：欢乐颂

项目中遇到的难题和解决方法

问题：OLED屏碎了。

解决办法：购买了一个新的并更换。

对本次活动的心得体会

活动挺好的，希望下次板卡外部接口可以直接接到默认的硬件复用IO上，Flash选型可以更加贴近官方一点。
