1/任务要求与介绍

主要是选取任务一:用于实现简易示波器/频谱仪/信号发生器功能的开发板主要分为核心板和拓展底板，两个PCB板与图纸。

参加的是任务一，具体功能如下：

• 使用的是MCUMSPM0L1306芯片来设计。
• 用到的MCU芯片需在DigiKey官网上有货且正常售卖，可以搜索型号MSPM0L1306SRHBR。
• 核心板上的资源以及管脚连接能够支持硬禾这款学习平台上的所有外设功能：
• • 2个按键 + 1个光电旋转编码器用于控制输入
  • 1个SPI接口的OLED显示屏（128*128分辨率）
  • 1路音频放大电路用于产生ADC的测试信号，并可作为测试电路使用
  • 一个蜂鸣器用于音效输出
  • 1路基于PWM的DDS信号输出，用于产生测试信号（任意波形）
  • 2路增益可调的模拟信号输入，通过12bits ADC采集2mVpp - 30Vpp，带宽为100KHz的模拟信号
• 核心板的样式尺寸不做要求，可以自行定义，但要尽可能考虑到其“独立性”（可以单独使用、验证）和“通用性”（方便搭配各种外设扩展板）。

2/DGK平台连接：

https://www.digikey.cn/zh/products/detail/texas-instruments/MSPM0L1306SRHBR/20415380

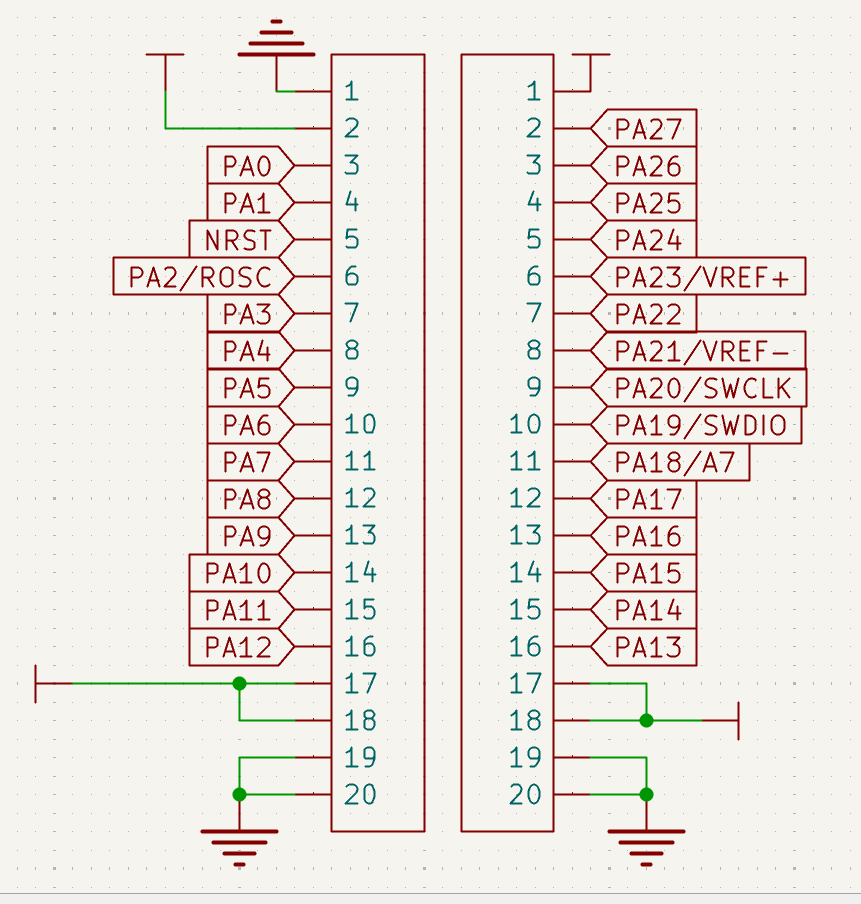

3/引脚

4/图纸

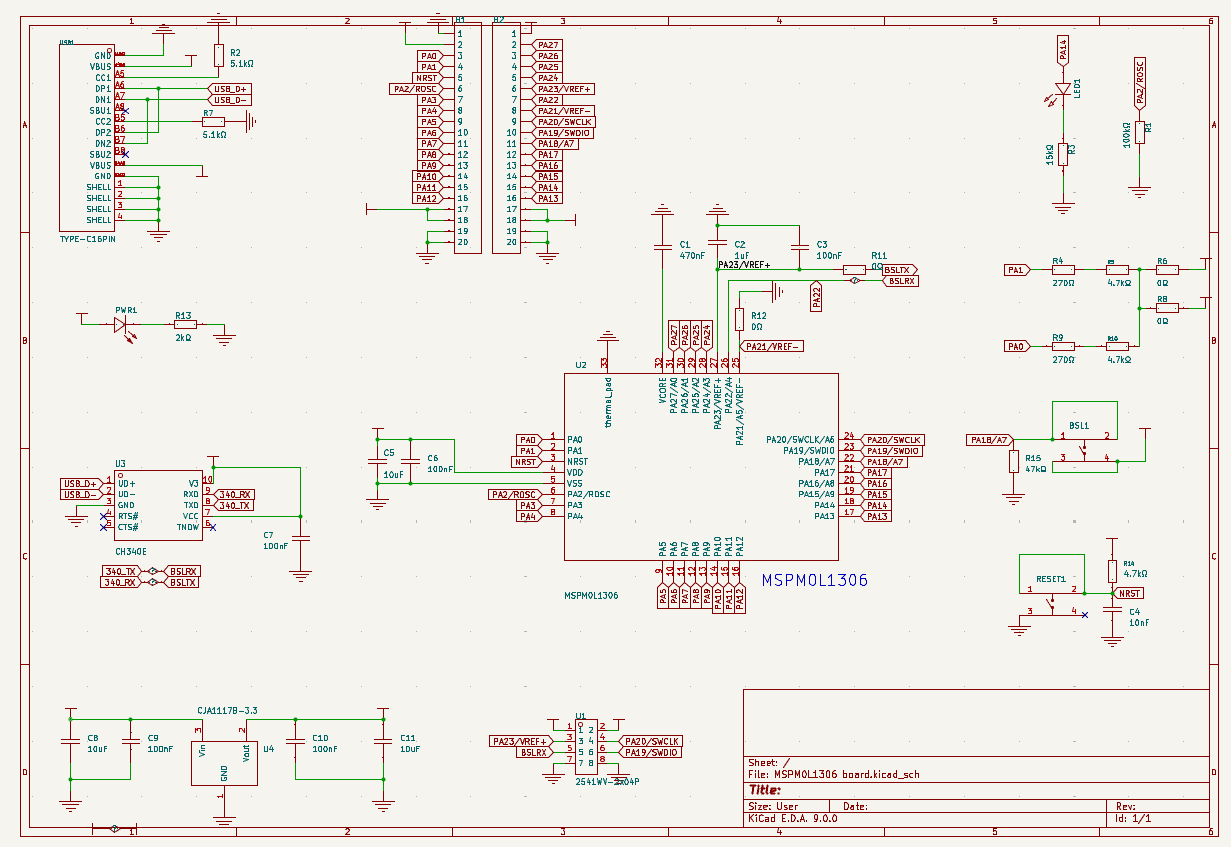

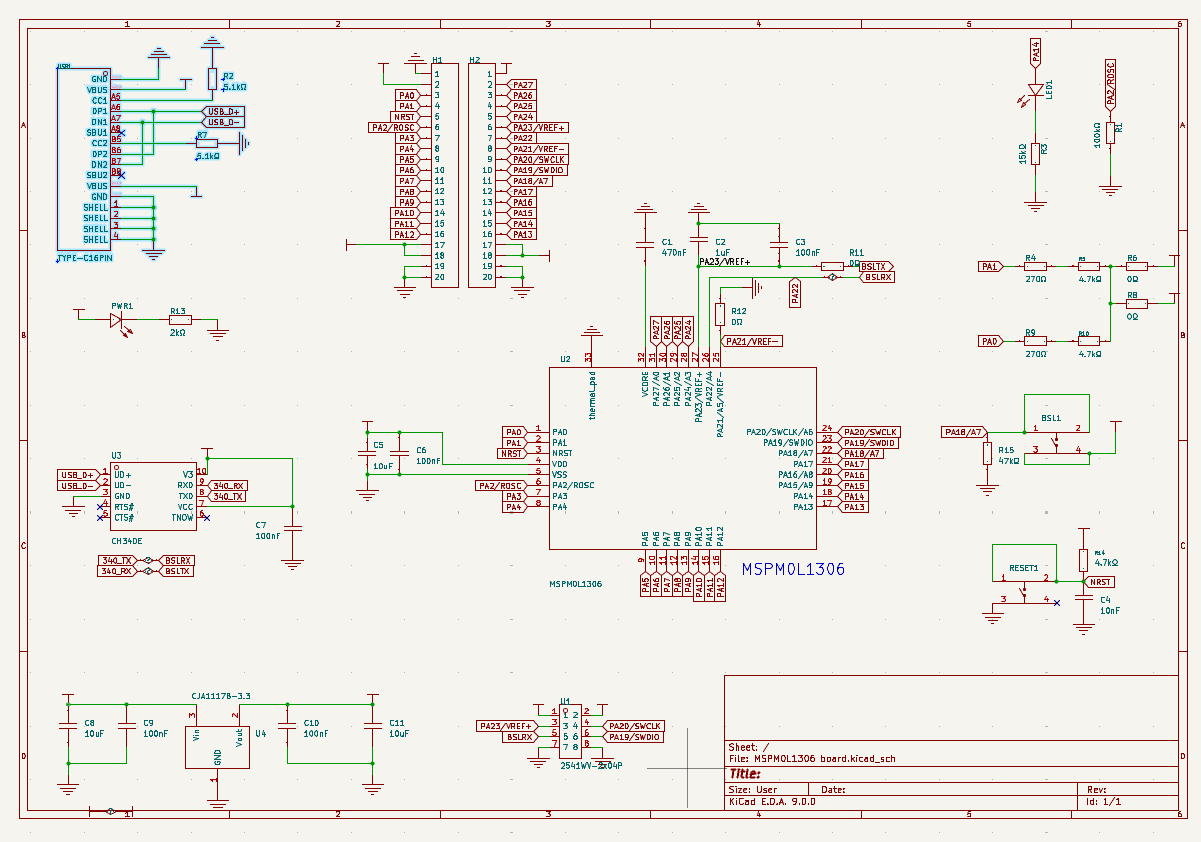

核心板原理图

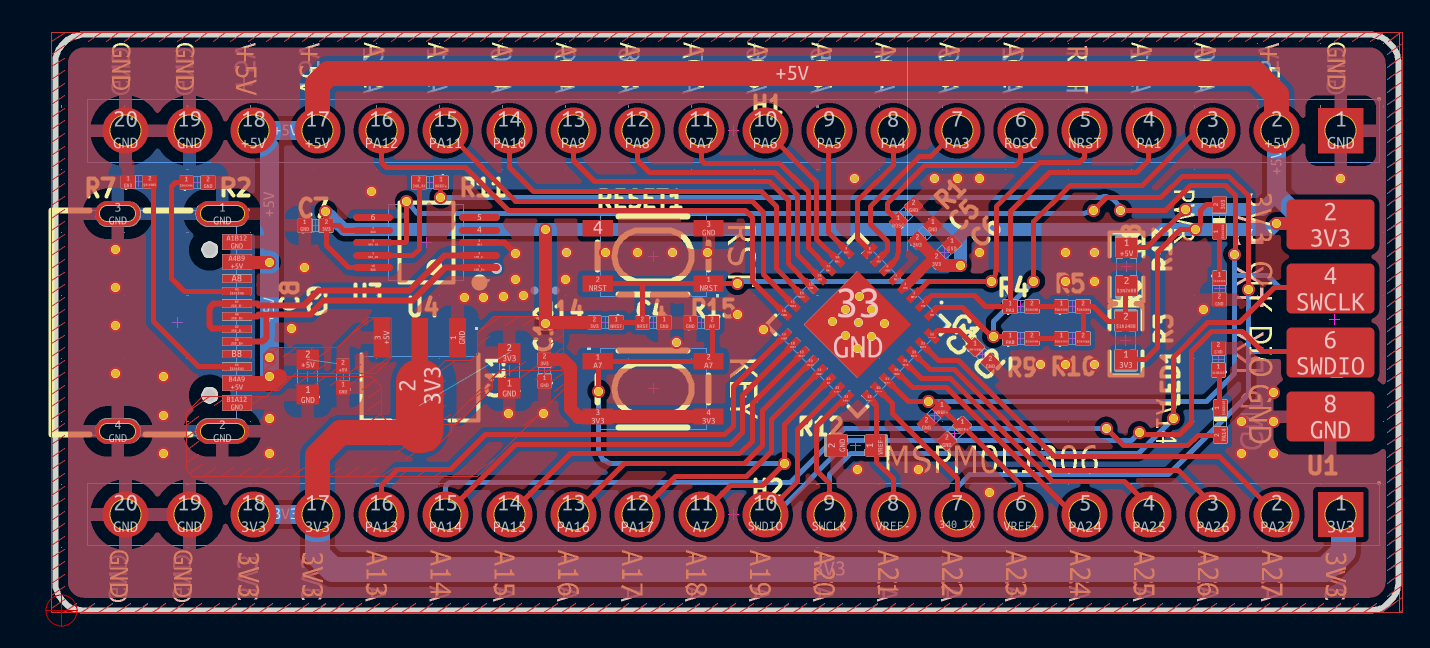

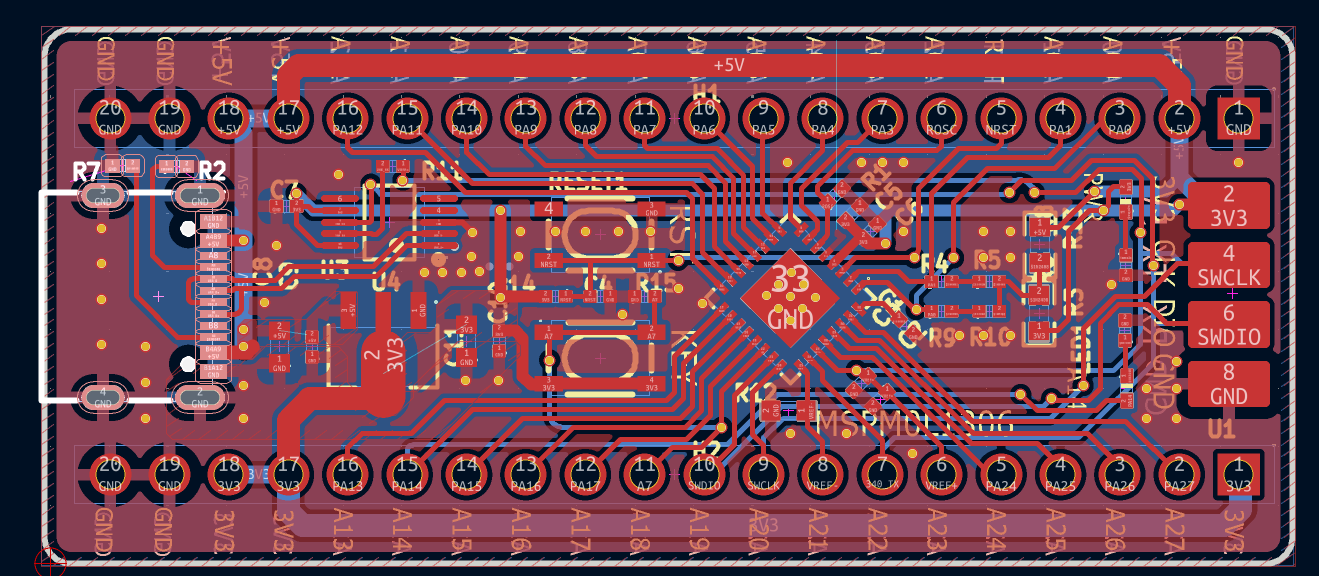

PCB

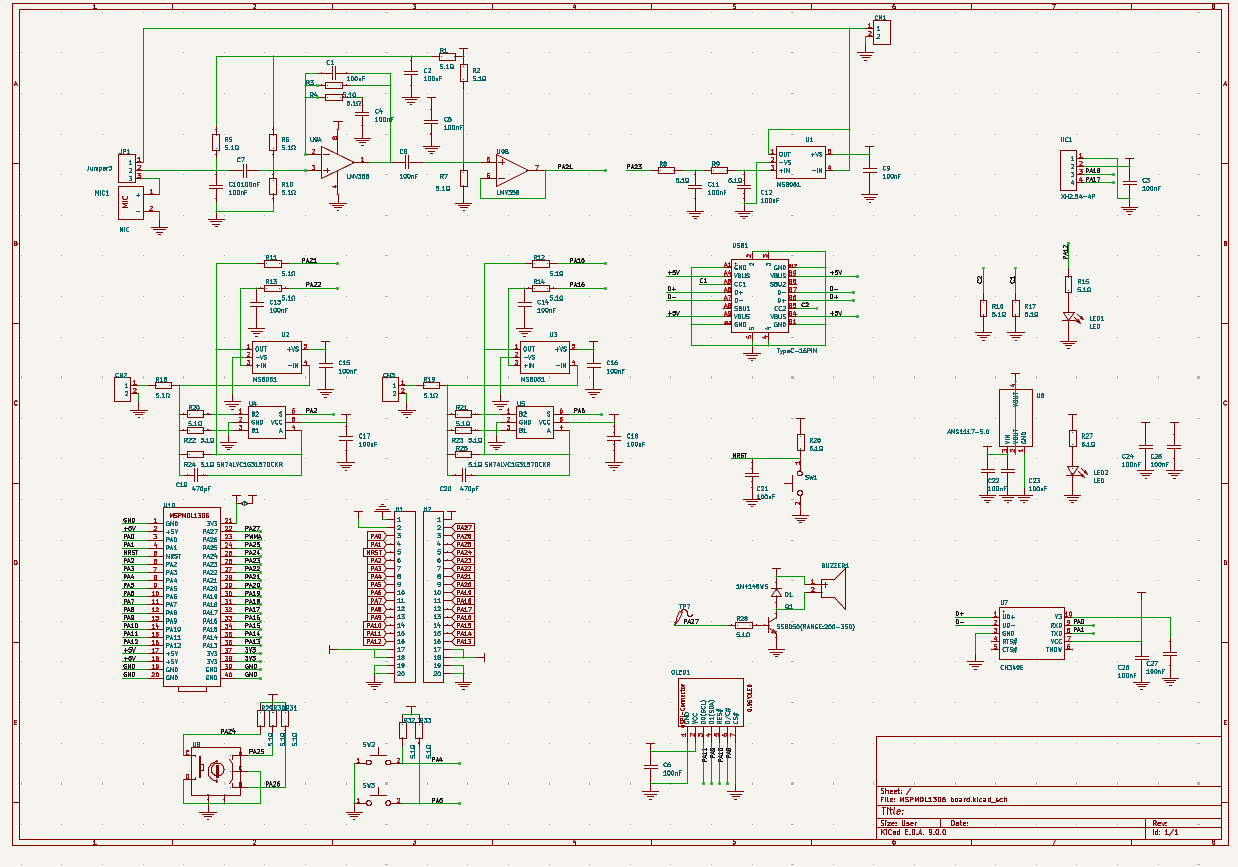

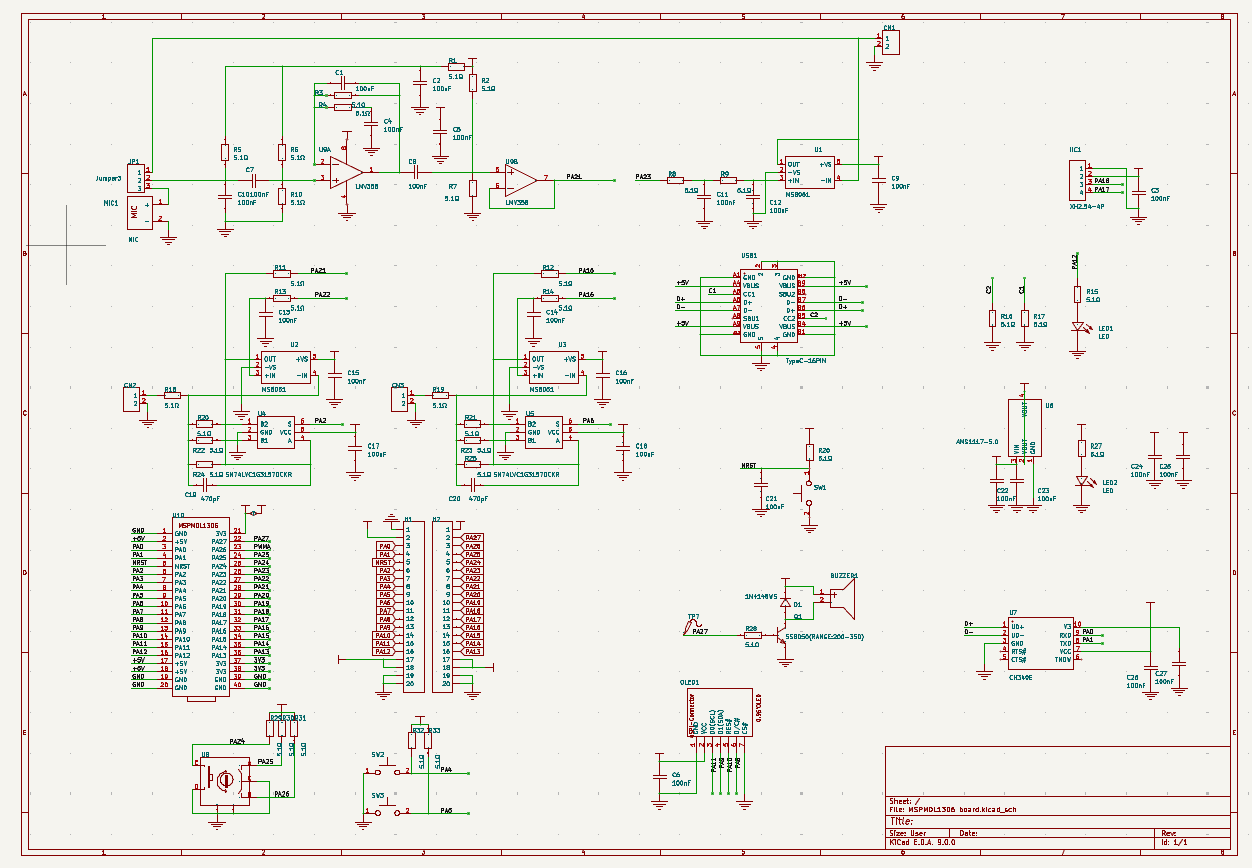

外设板原理图

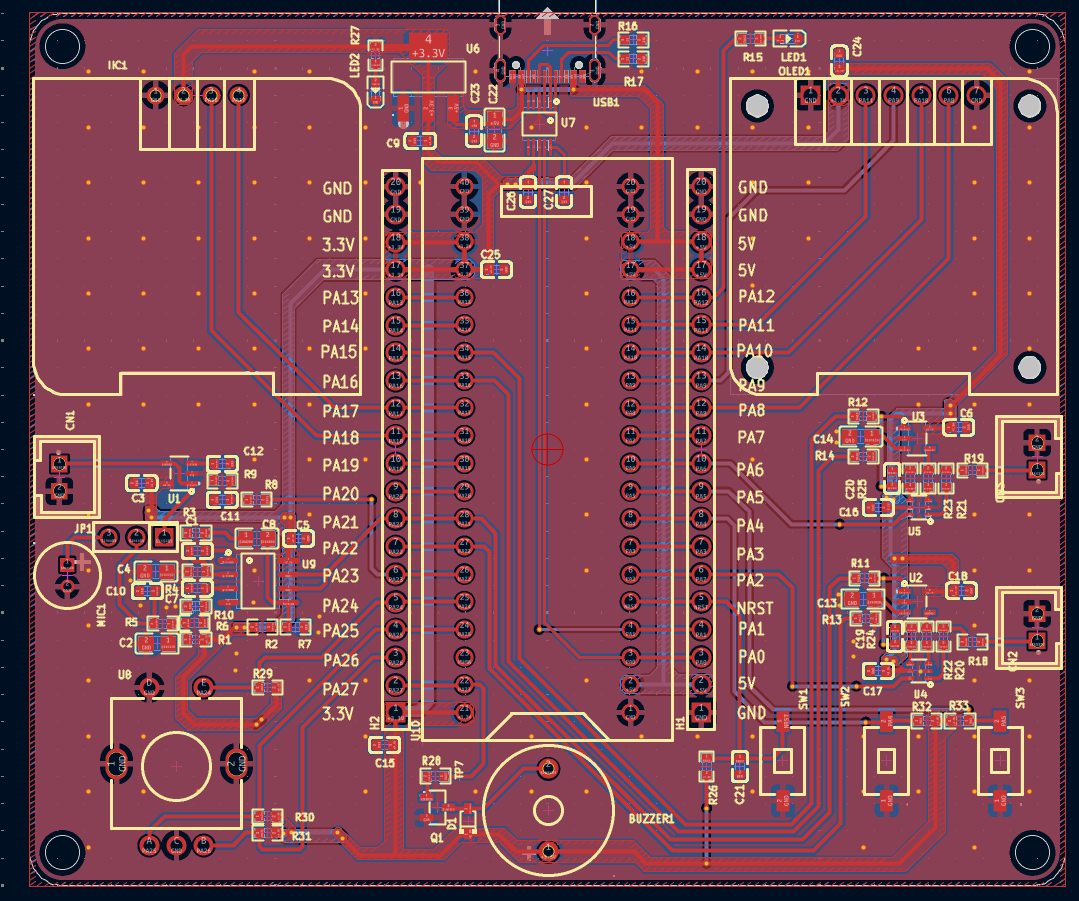

PCB

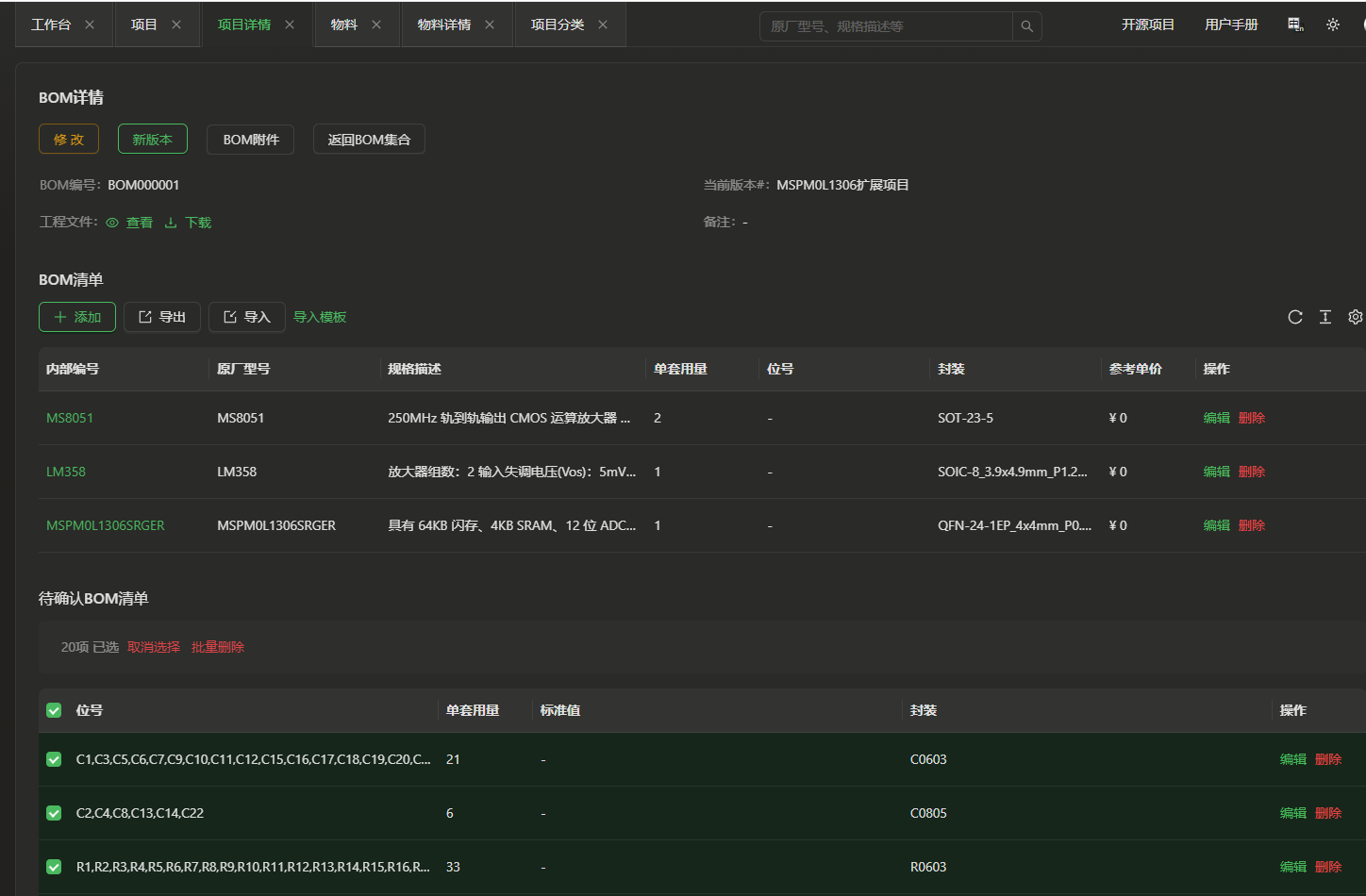

5/eZ-PLM上新建物料和项目的截图

6/物料请单

总结

对平台的新功能表示赞同，是一个很不错的方法，对1306这个MCU更加的认识了，之前都没有认真的去了解它的性能，有了进步。
