2025 Make Blocks阶段1 - U5G9_LMT
该项目使用了KiCAD软件,实现了MCU最小系统和HMI连接的设计,它的主要功能为:使用GD LDO对输入5V进行降压,使用QSPI扩展flash存储,引出全部的IO和MIPI屏幕接口。
标签
核心板
2025 Make Blocks
STM32U5G9
MIPI显示
zhjlmt
更新2025-06-30
136
KiCad文件
全屏

任务介绍

选择的任务五,绘制一个最小系统板并引出所有IO,在板上处理好电源,引出DSI接口连接MIPI屏幕

各个模块介绍

在板子连接方面,选择3个2x20p的2.54排针,便宜又方便拔插扩展,每个排针均配备了5V和GND引脚,只接一个排针就可开始使用

在电源方面,使用GD的LDO,输出3V3,最大可输出2A电流,可为U5G9提供强劲动力

在MCU方面,选择的是STM32U5G9ZJT6Q,这颗芯片是U5系列的顶配,内部有4MB的flash和3MB的RAM,M33内核带来高频安全的运行,考虑到DIY的方便,具体封装选用的是U5G9ZJ,LQFP144方便了焊接debug。

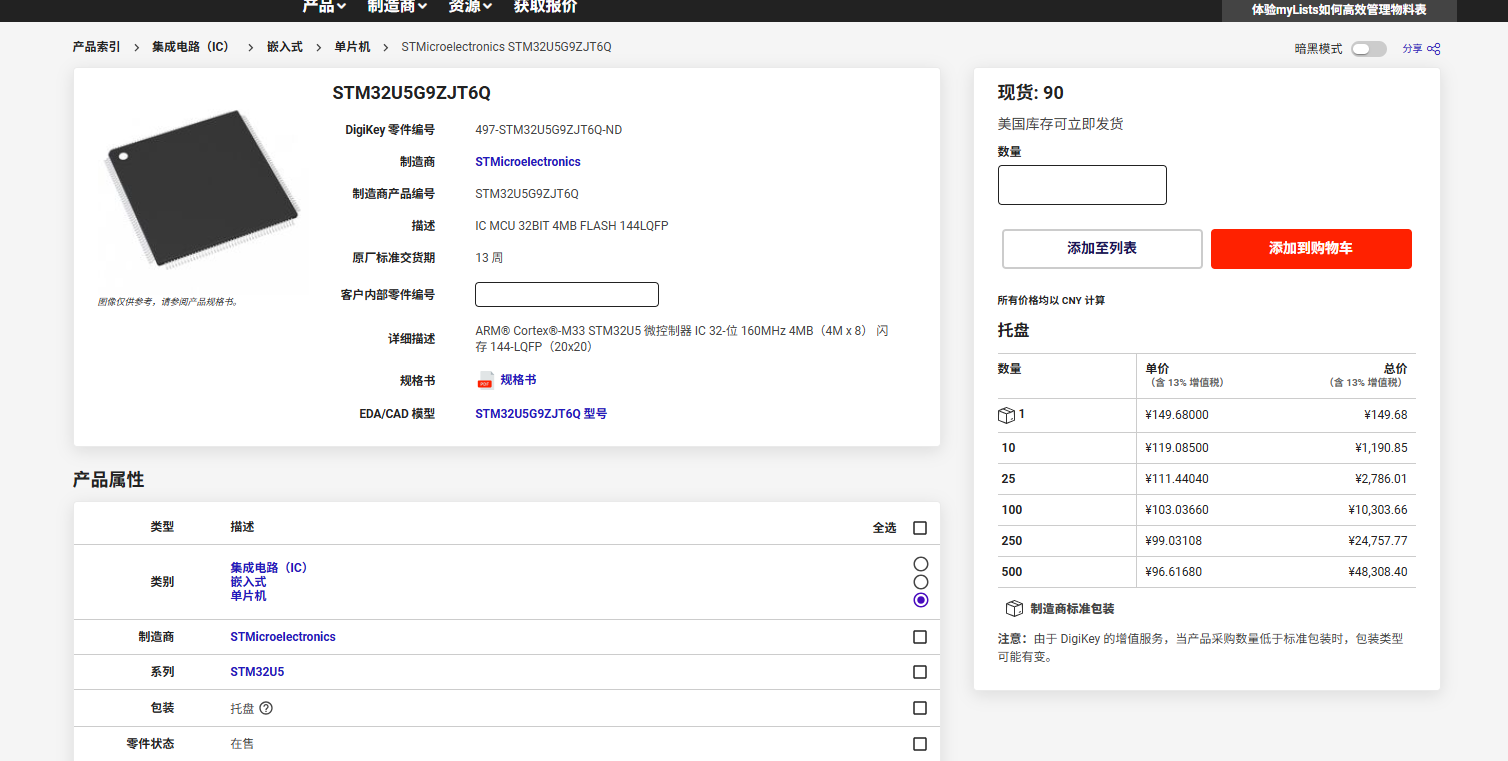

U5G9芯片得捷链接

原理图的介绍

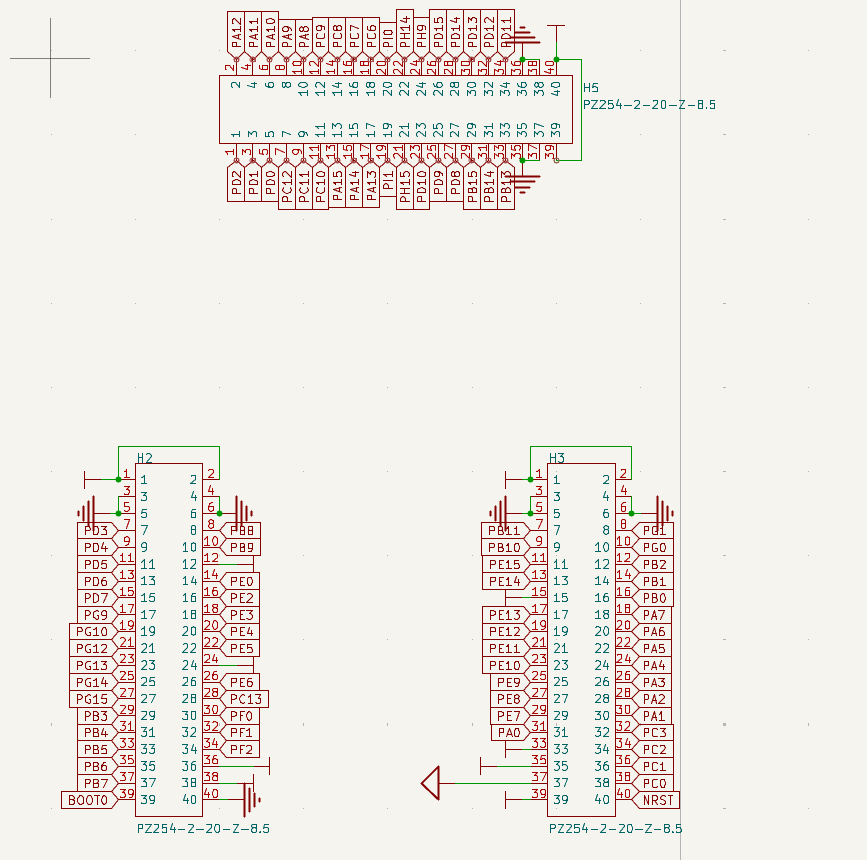

使用3个2x20p的排针,将除DSI和QSPI的外设全部引出来

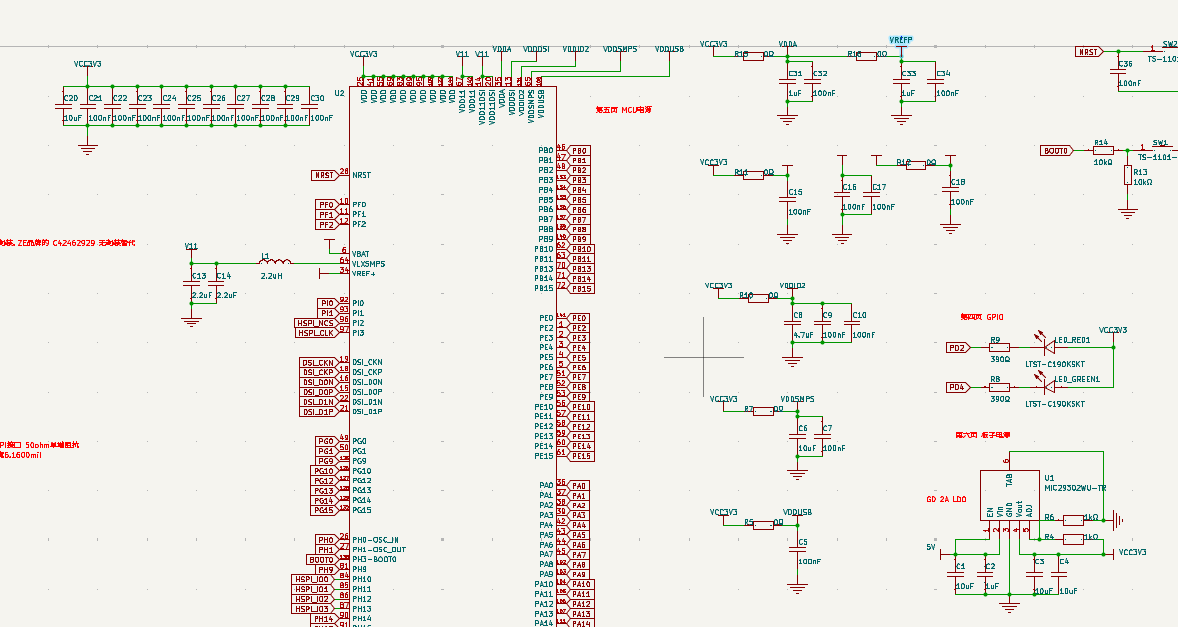

U5G9有多个电源,根据ST的硬件手册对每个电源放置电容来滤波,主电源是VCC3V3,通过0R电阻和各个电源进行连接,可直接贴上或取下电阻,来更换电源方式

另外每一路电源都从内电层走到排针,方便外接供电



PCB设计介绍

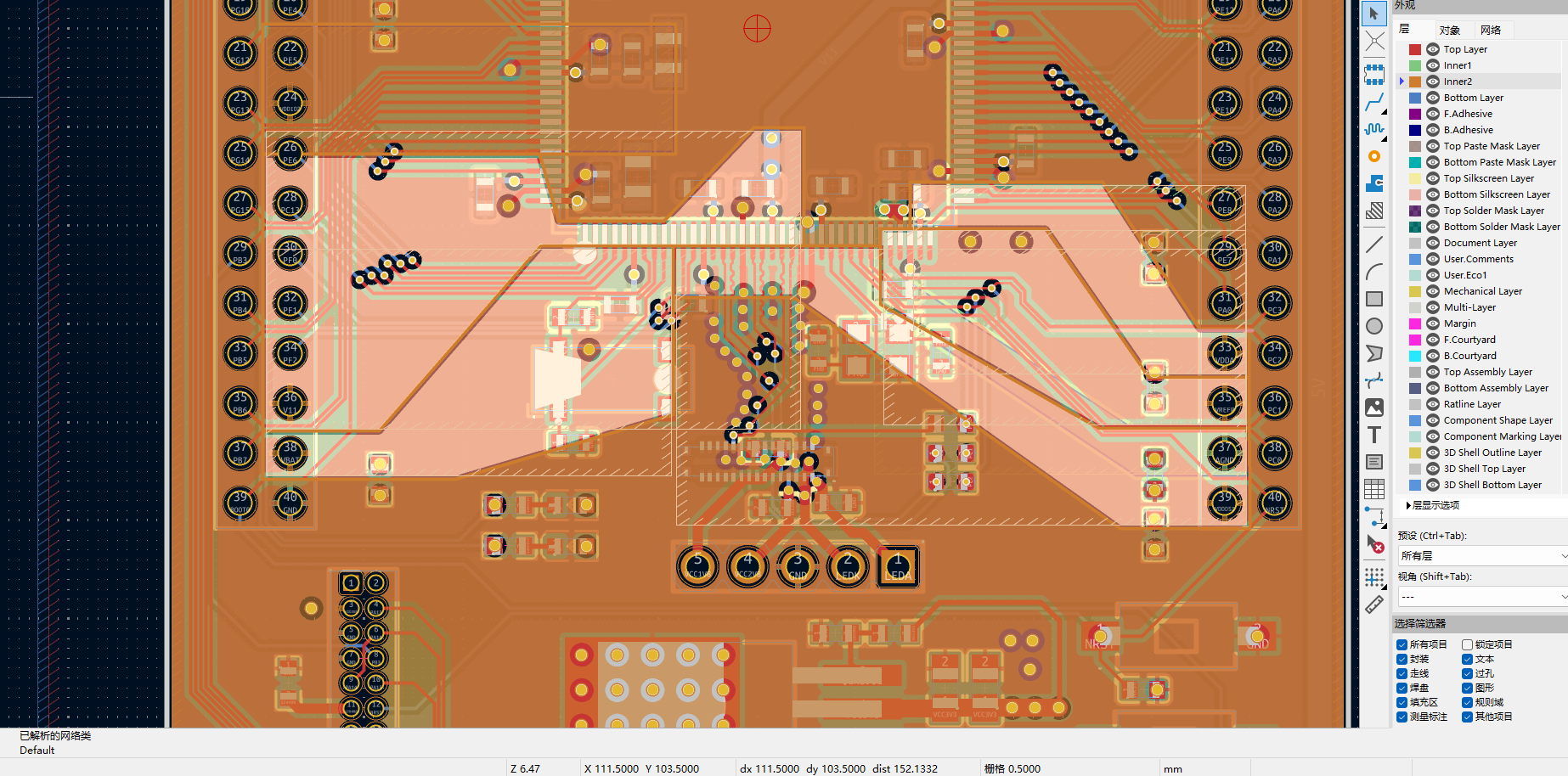

PCB设计选用4层板,以便给高速信号更好的阻抗和接地,L2为GND层,仅少部分区域用于AGND,L3为电源层,分布这USB、DSI、SMPS等电源,均引出到IO排针上,并可通过0R电阻和VCC3V3主电源进行连接

在高速信号方面,DSI信屏幕接口和外挂NOR FLASH均做了阻抗和等长设计

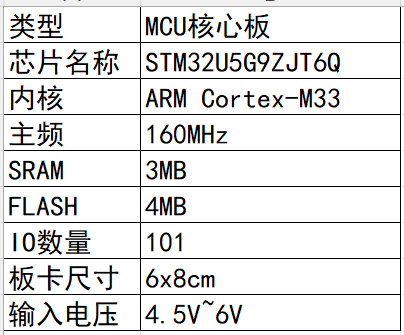

模块主要性能

设计了一个DSI接口,根据MIPI屏幕的引脚定义进行30PIN插座的连接,可驱动2Lane的MIPI屏幕,引出了3个2x20p的排针接口,除DSI和QSPI接口均引出,可扩展多个屏幕,以U5G9丰富的外设和图形加速器,可实现多屏异常显

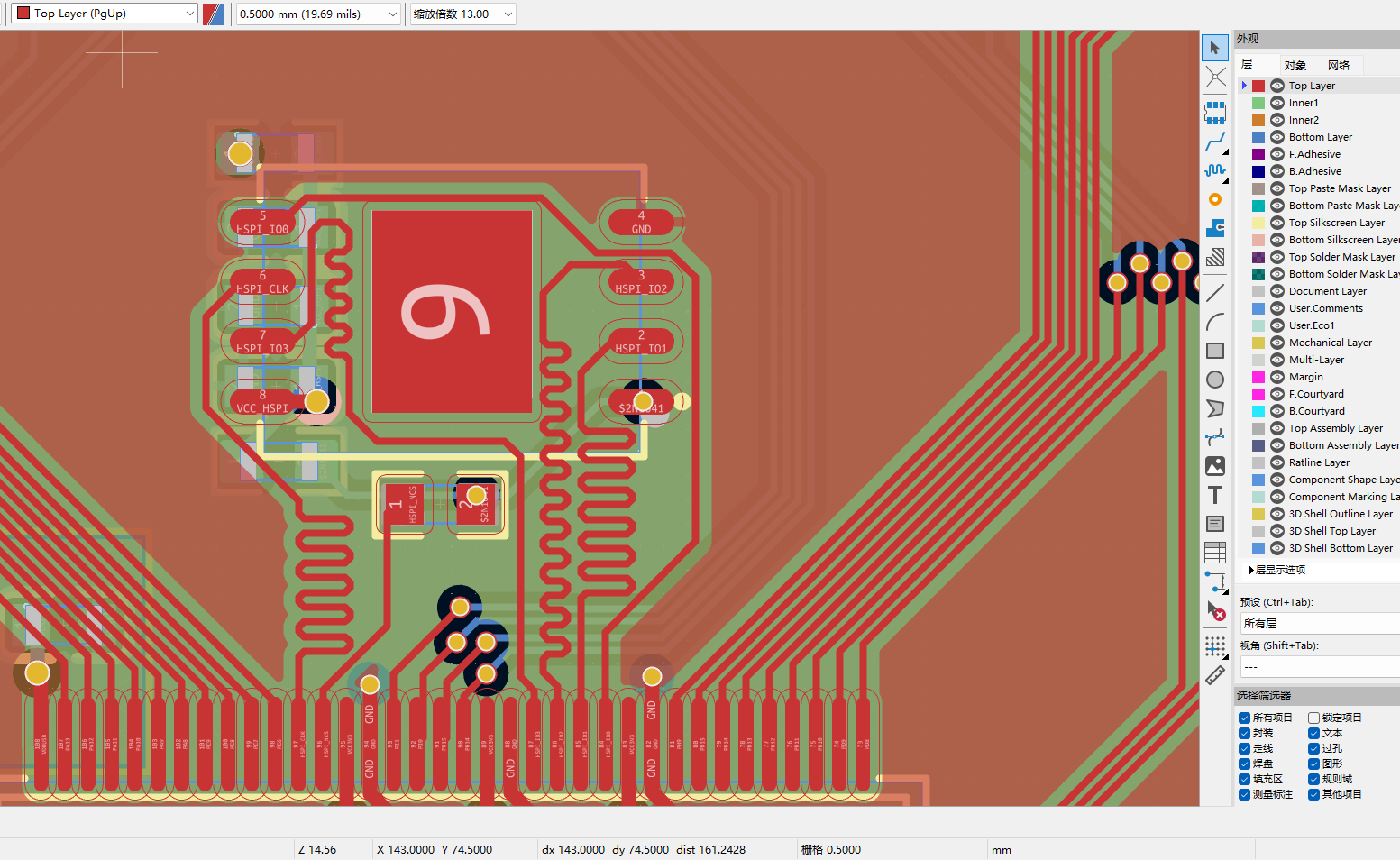

在板上扩展了一个四线的SPI NOR FLASH,可使用W25Q等常见型号,FLASH芯片底部设计了散热焊盘

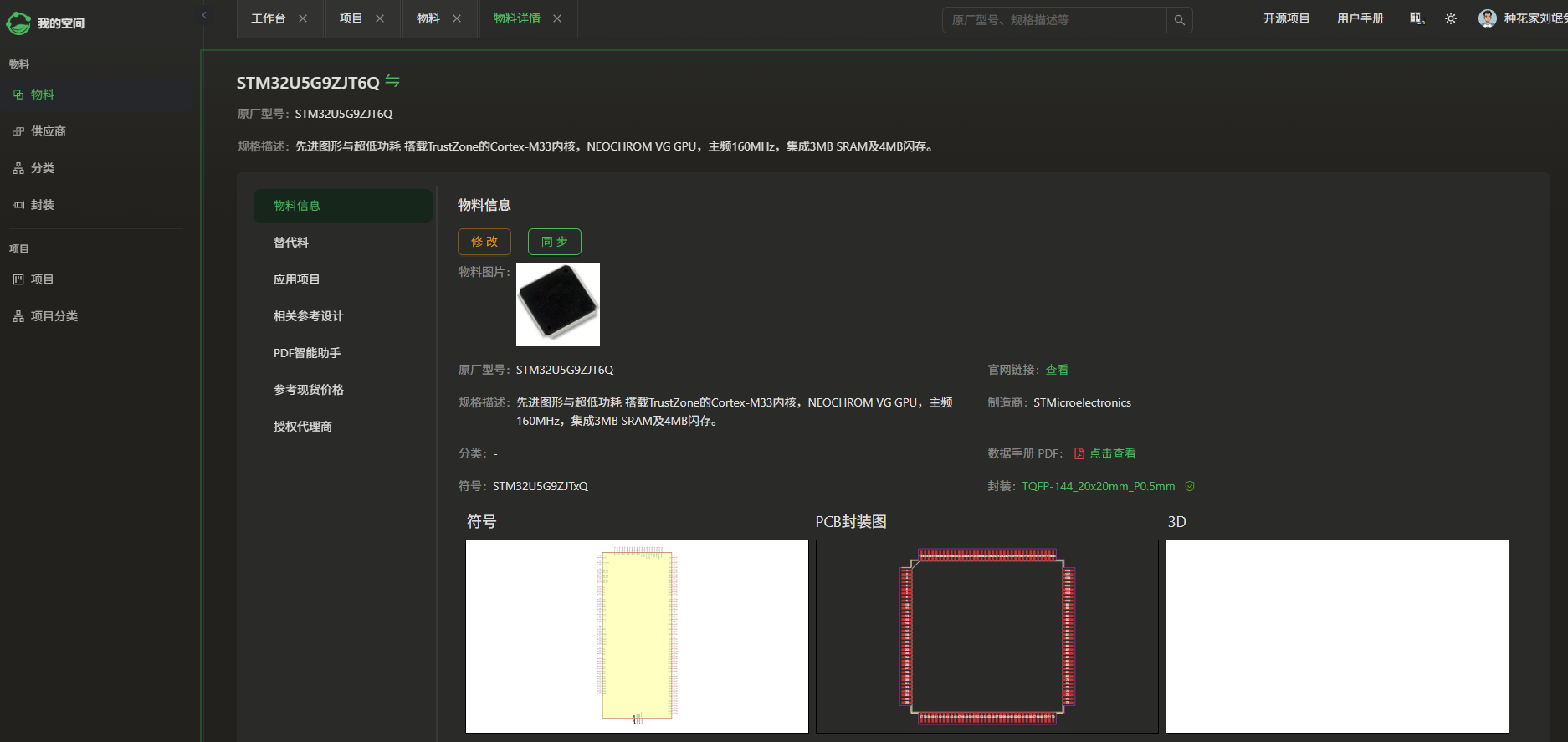

eZ-PLM上新建物料截图

eZ-PLM中添加MCU,这个网站还是很新的,U5G9直接搜索就有了

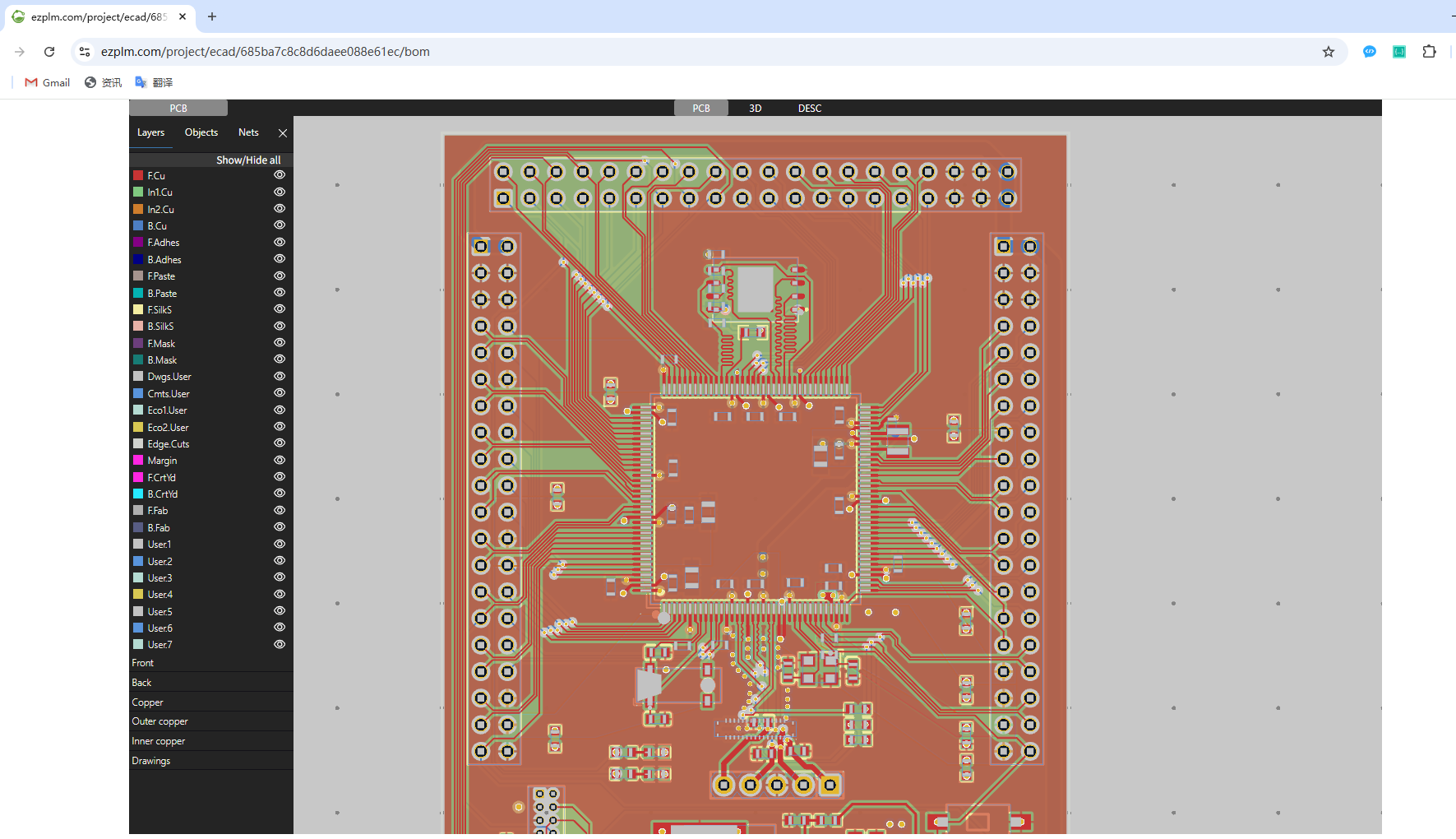

将PCB工程也上传到网站里,命名来个01,后面还有5期嘿嘿

心得体会

感谢硬禾和得捷举办的活动

U5G9这种复杂电源的单片机,还是得多画,外设一共就那些,画多了就不愁没layout思路了,单片机嘛点个LED跑起来还是很容易的,还是做项目学得快,得靠项目来击败DDL

附件下载
D-02-U5G9_LMT.kicad_sch
ProPrj_D-02-U5G9_2025-06-25.kicad_pro
U5G9-KiCAD.zip
团队介绍
由种花家刘氓兔完成
