2025寒假练-基于ICE40UP5K制作可定时的音乐时钟

内容介绍

1. 项目介绍

随着物联网和智能家居技术的快速发展，多功能智能闹钟成为研究热点。传统闹钟功能单一，已难以满足现代生活的需求。基于FPGA的可编程逻辑器件因其灵活性、并行处理能力和低功耗特性，在嵌入式系统设计中得到广泛应用。iCE40UP5K作为Lattice公司推出的低功耗FPGA，具有丰富的逻辑资源和灵活的I/O配置，非常适合用于智能闹钟等嵌入式系统的开发。本项目旨在通过iCE40UP5K FPGA设计一个可定时的音乐时钟。该时钟通过OLED显示屏显示当前时间（小时、分钟、秒），并通过扩展板上的12颗彩灯显示小时信息。用户可以通过按键设置定时功能，当到达设定时间时，彩灯会闪烁并播放音频提示，持续5秒钟。音频通过扩展板上的蜂鸣器实现。

2. 硬件介绍

iCE40UP5K FPGA核心板：作为主控芯片，负责时钟生成、时间显示、彩灯控制、定时功能及音频播放。
一圈灯底板：包含12颗彩灯，用于显示小时信息，支持多种灯光效果。
OLED显示屏：用于显示当前时间，支持模拟或数字时钟显示。
蜂鸣器：用于定时到达时的音频提示。
按键：用于设置时间和定时功能。

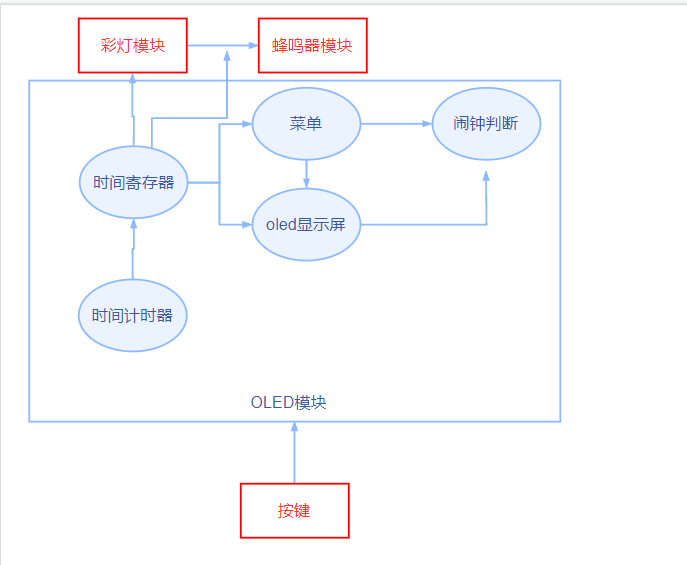

3. 项目设计目标及方案框图

时钟生成：FPGA内部通过计数器生成时钟信号，分别记录小时、分钟和秒。
时间显示：通过OLED显示屏显示当前时间，支持模拟或数字时钟显示。
彩灯控制：12颗彩灯对应12个小时，当前小时对应的彩灯点亮，其余熄灭。
定时功能：通过按键设置定时时间，FPGA内部比较当前时间与设定时间，到达设定时间后触发彩灯闪烁和音频播放。
音频播放：通过蜂鸣器播放简单的音频提示，持续5秒钟。

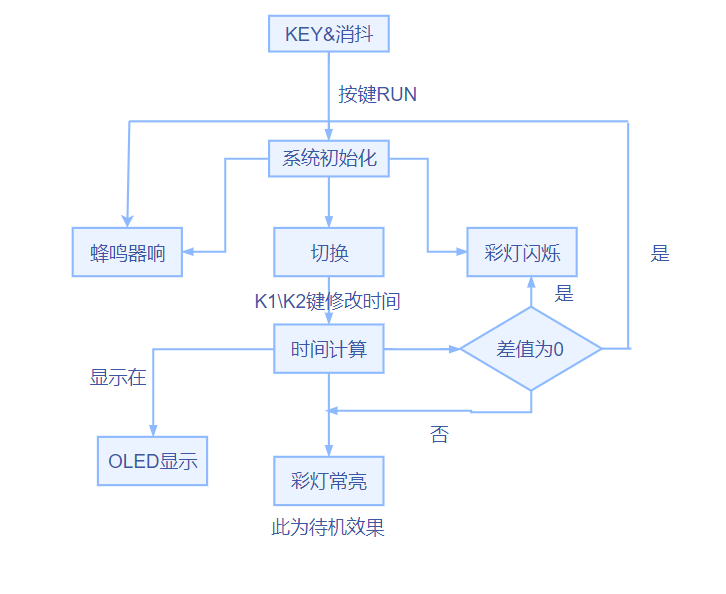

4.软件流程图及关键代码介绍

1.时钟生成模块

module clock_generator(
    input wire clk,       // 输入时钟
    input wire rst,       // 复位信号
    output reg [5:0] sec, // 秒
    output reg [5:0] min, // 分钟
    output reg [4:0] hour // 小时
);

reg [31:0] counter;

always @(posedge clk or posedge rst) begin
    if (rst) begin
        counter <= 0;
        sec <= 0;
        min <= 0;
        hour <= 0;
    end else begin
        counter <= counter + 1;
        if (counter >= 50000000) begin // 假设50MHz时钟，1秒计数
            counter <= 0;
            sec <= sec + 1;
            if (sec >= 59) begin
                sec <= 0;
                min <= min + 1;
                if (min >= 59) begin
                    min <= 0;
                    hour <= hour + 1;
                    if (hour >= 23) begin
                        hour <= 0;
                    end
                end
            end
        end
    end
end

endmodule

2.LED控制模块

module led_controller(
    input wire [4:0] hour,
    output reg [11:0] leds
);

always @(*) begin
    case (hour)
        5'd0: leds = 12'b000000000001;
        5'd1: leds = 12'b000000000010;
        5'd2: leds = 12'b000000000100;
        5'd3: leds = 12'b000000001000;
        5'd4: leds = 12'b000000010000;
        5'd5: leds = 12'b000000100000;
        5'd6: leds = 12'b000001000000;
        5'd7: leds = 12'b000010000000;
        5'd8: leds = 12'b000100000000;
        5'd9: leds = 12'b001000000000;
        5'd10: leds = 12'b010000000000;
        5'd11: leds = 12'b100000000000;
        default: leds = 12'b000000000000;
    endcase
end

endmodule

3. 定时器模块

module timer(
    input wire clk,
    input wire rst,
    input wire [4:0] set_hour,
    input wire [5:0] set_min,
    input wire [5:0] set_sec,
    input wire [4:0] current_hour,
    input wire [5:0] current_min,
    input wire [5:0] current_sec,
    output reg alarm
);

always @(posedge clk or posedge rst) begin
    if (rst) begin
        alarm <= 0;
    end else begin
        if (current_hour == set_hour && current_min == set_min && current_sec == set_sec) begin
            alarm <= 1;
        end else if (current_sec >= set_sec + 5) begin
            alarm <= 0;
        end
    end
end

endmodule

4. 音频播放模块

module audio_player(
    input wire clk,
    input wire rst,
    input wire alarm,
    output reg buzzer
);

reg [31:0] tone_counter;

always @(posedge clk or posedge rst) begin
    if (rst) begin
        tone_counter <= 0;
        buzzer <= 0;
    end else if (alarm) begin
        tone_counter <= tone_counter + 1;
        if (tone_counter >= 500000) begin // 调整频率
            tone_counter <= 0;
            buzzer <= ~buzzer;
        end
    end else begin
        buzzer <= 0;
    end
end

endmodule

5.顶层模块

module top(
    input wire clk,
    input wire rst,
    input wire [4:0] set_hour,
    input wire [5:0] set_min,
    input wire [5:0] set_sec,
    output wire [11:0] leds,
    output wire buzzer
);

wire [5:0] sec;
wire [5:0] min;
wire [4:0] hour;
wire alarm;

clock_generator clk_gen(
    .clk(clk),
    .rst(rst),
    .sec(sec),
    .min(min),
    .hour(hour)
);

led_controller led_ctrl(
    .hour(hour),
    .leds(leds)
);

timer timer_inst(
    .clk(clk),
    .rst(rst),
    .set_hour(set_hour),
    .set_min(set_min),
    .set_sec(set_sec),
    .current_hour(hour),
    .current_min(min),
    .current_sec(sec),
    .alarm(alarm)
);

audio_player audio(
    .clk(clk),
    .rst(rst),
    .alarm(alarm),
    .buzzer(buzzer)
);

endmodule

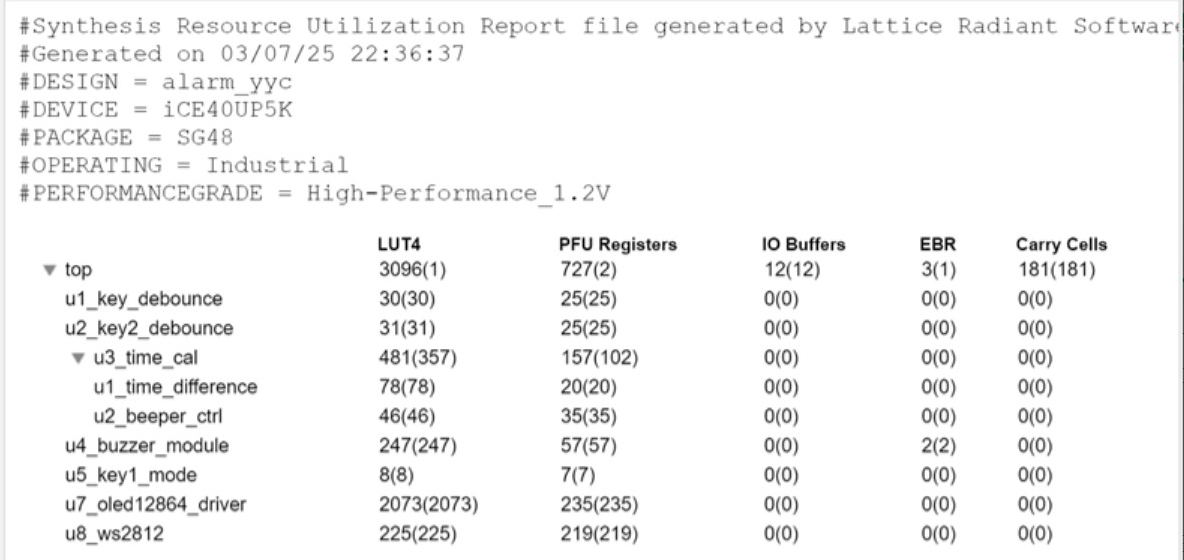

5.1 FPGA资源占用报告

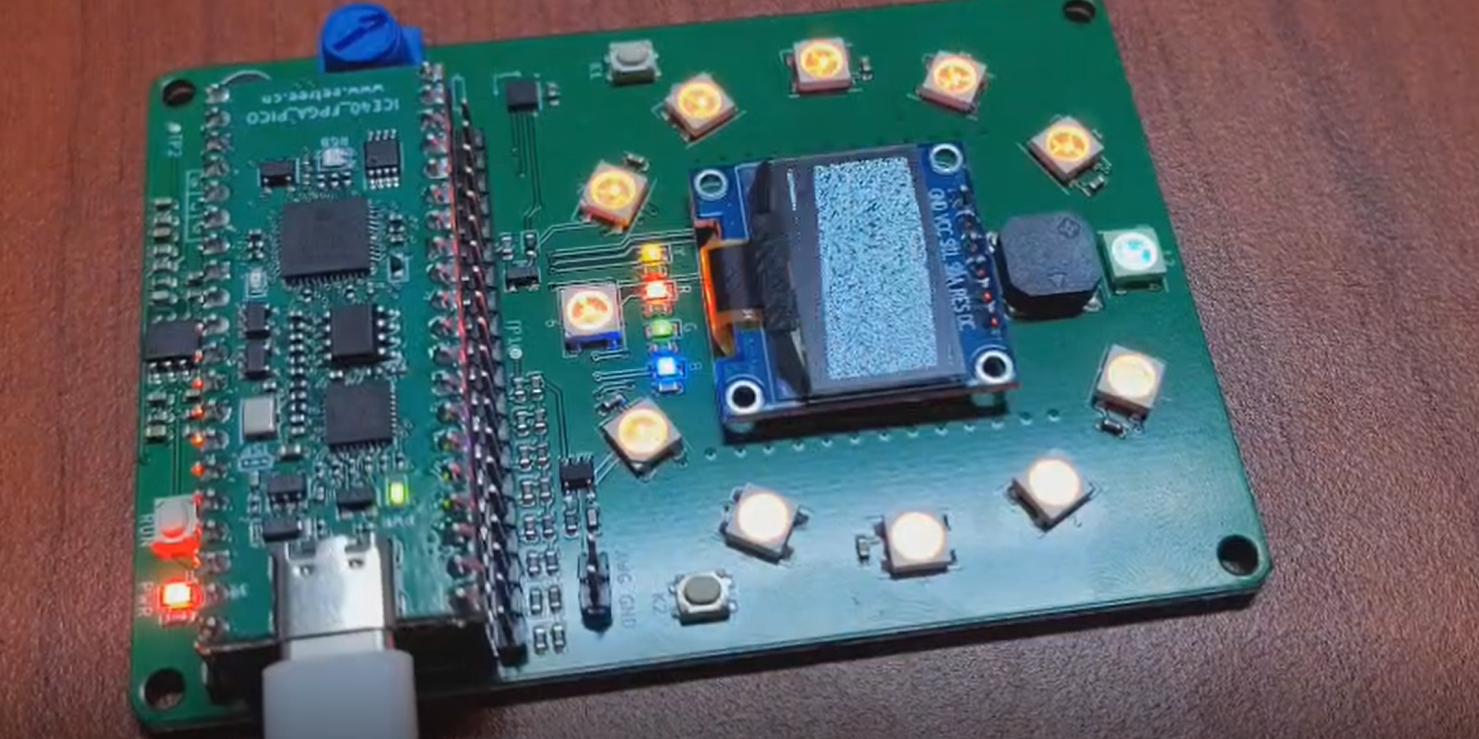

5.2 功能展示说明

彩灯显示：12颗彩灯中，当前小时对应的彩灯点亮，其余熄灭。
定时功能：到达设定时间后，彩灯闪烁同时伴随蜂鸣器播放音频，持续5秒钟。

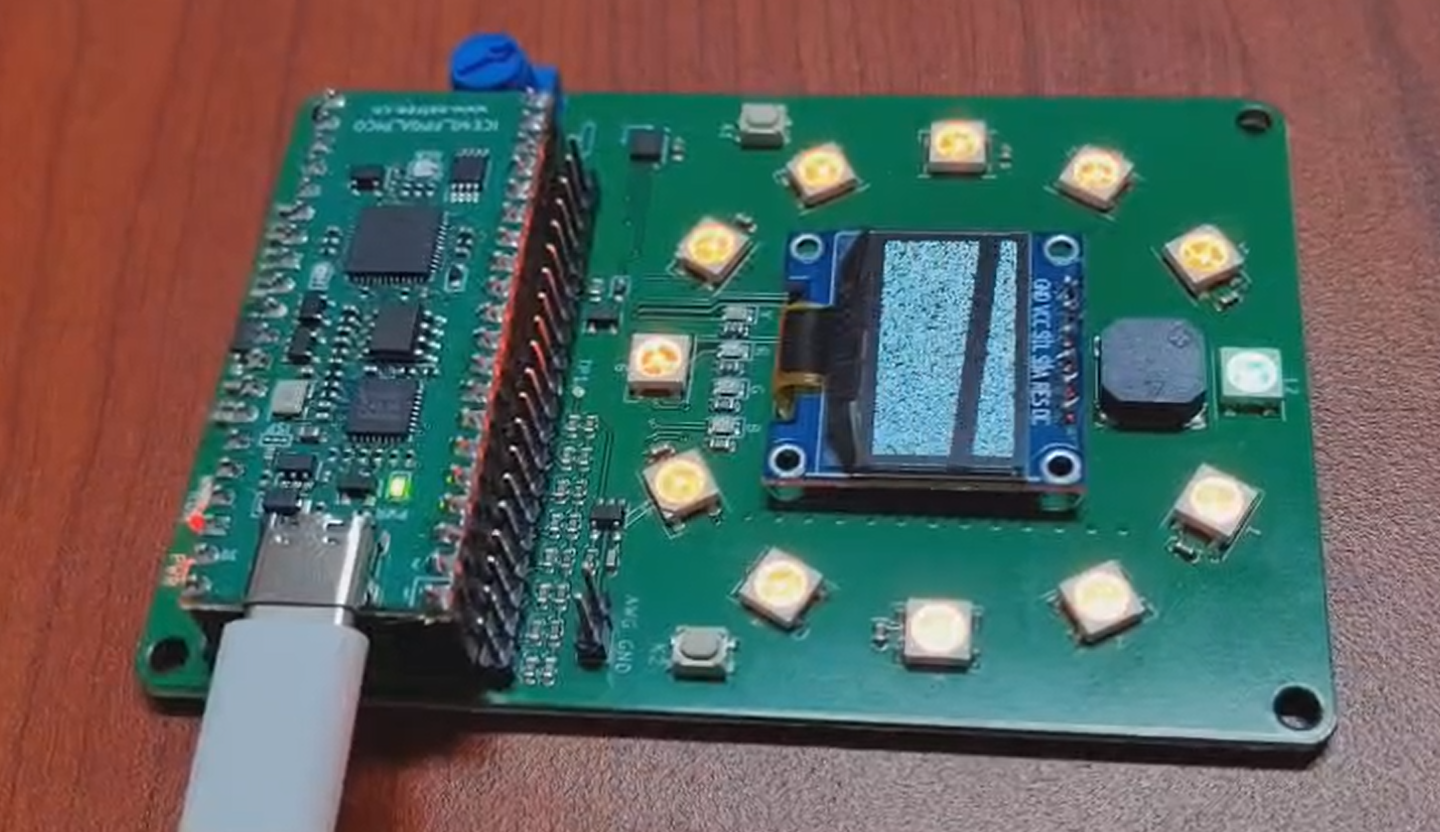

遇到的困难：板子屏幕显示出现问题，一直是花屏或者黑屏，开始以为是代码错误，但是经过检查后发现是板子显示屏问题，请老师谅解。

6. 项目中遇到的困难和解决方法

编写OLED代码部分时，部分不规范语句导致验证一直存在问题，后来经过逐步排查出问题，提醒我代码一定要严谨细致，适当的注释也很有必要。

此外关于时钟精度问题及彩灯控制的时序优化方面，我也一度遇到了阻碍，后来通过硬件去抖动和PWM调光技术，我逐步解决了这些问题。总的来看，因为FPGA资源有限，代码优化显得尤为重要。同时我计划进一步优化定时功能的精度，并尝试更复杂的灯光效果设计。

7. 心得体会

通过本次项目，我深入了解了FPGA的设计流程和硬件控制方法。项目中遇到的难题让我学会了如何通过优化设计和调试解决问题。FPGA的并行处理能力使得同时控制多个外设（如彩灯、OLED、蜂鸣器）变得非常方便，通过合理的模块划分，可以轻松实现复杂的逻辑控制。在设计过程中，硬件和软件的协同工作非常重要，而在此基础上，调试是一个非常重要的环节。通过仿真和实际硬件测试，可以逐步优化代码，确保系统的稳定性和可靠性。本项目具有良好的扩展性，可以增加更多的功能，如温度显示、语音调度等。在未来我会继续探索和尝试FPGA的相关项目来提高自己的软件设计能力和硬件知识。
