2024 LTspice电路仿真竞赛挑战题35_温度测量与控制电路
由集成运放组成的温度测量与控制电路,利用铂电阻的电阻值随温度变化的关系进行测温和恒定范围温度控制
标签
LTSpice
温度测量
控制电路
fwwwcn
更新2025-03-24
26

温度测量与控制电路

实验目标

1. 学习温度测量与控制电路的设计方法

2. 学会搭建和调试由集成运放组成的温度测量与控制电路



设计过程

已知铂电阻Rt的电阻值随温度t°C)变化的关系为


1.       电路图

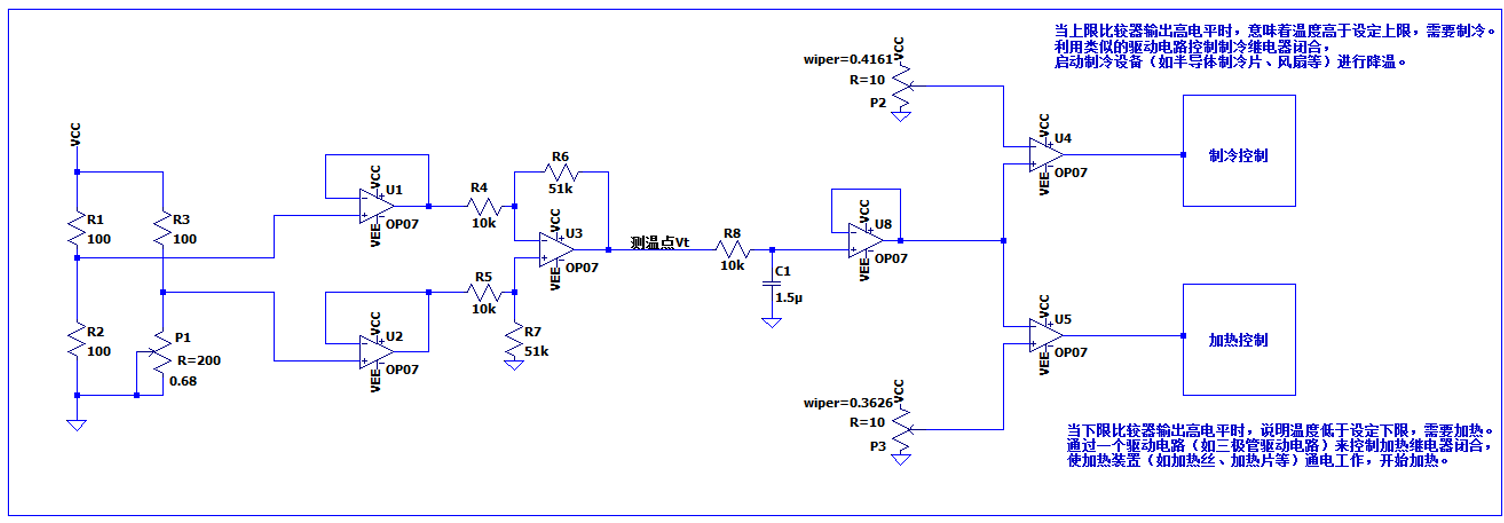

总电路图如图1所示。


1 温度测量和控制电路总电路图

1.       理论分析与计算

1)        惠斯通电桥测量温度导致的电阻变化

电桥臂R1=R2=R3=100Ω,Rt由可变电阻P1表示。根据铂电阻的温度特性,当温度在85℃~100℃时,铂电阻的阻值在133.15Ω~139Ω,电位器调整系数wiper范围为0.66575~0.695

1中,电位器P1的系数为0.68,表明铂电阻阻值为136Ω,此时温度约为92.3℃,处于正常范围。

2)        差分放大器

电桥臂差分输出经缓冲器后送入差分放大器。差分放大器输出电压Vt代表了当前温度与0℃时的变化量,可作为温度测量的测试点。令差分放大器的放大倍数为K,且R4=R5R6=R7


当测量得到差分放大器的输出电压Vt,可以通过下面的公式,计算得到当前的温度T(℃):


3)        一阶有源滤波

在放大后的信号中可能存在高频噪声和干扰,因此采用低通滤波电路去除这些不需要的信号成分,只保留与温度变化相关的低频信号,提高温度测量的准确性和稳定性。电路中 R8= 10kΩ C1 = 1.5μF,截止频率为10Hz左右,以有效滤除高频噪声,保证温度信号的纯净。

4)        上限比较器和下限比较器

通过精密电阻分压网络从电源电压获取参考电压,并使用电位器进行微调。电源电压为 5V,要设置对应于 85°C 100°C 的参考电压,可根据前面计算出的电桥输出电压范围以及放大倍数,计算出在经过放大后的电压值,然后通过电阻分压公式确定分压电阻的阻值,使分压得到的电压与所需的参考电压匹配,并通过电位器进行精确调整,确保比较器能够准确地判断温度是否超出设定范围。T=85°C时,下限比较器的阈值电压:


T=100°C时,上限比较器的阈值电压:


3.       电路仿真

1)        正常温度范围(85~100℃)上下限对应的差分输出电压。仿真结果如图2、图3所示,与计算值基本吻合。

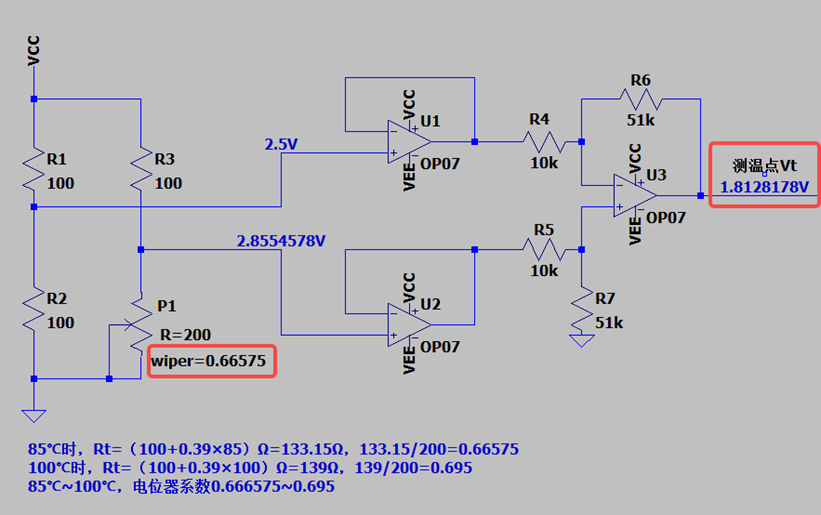

2  85℃时对应的差分放大器输出电压Vt仿真结果

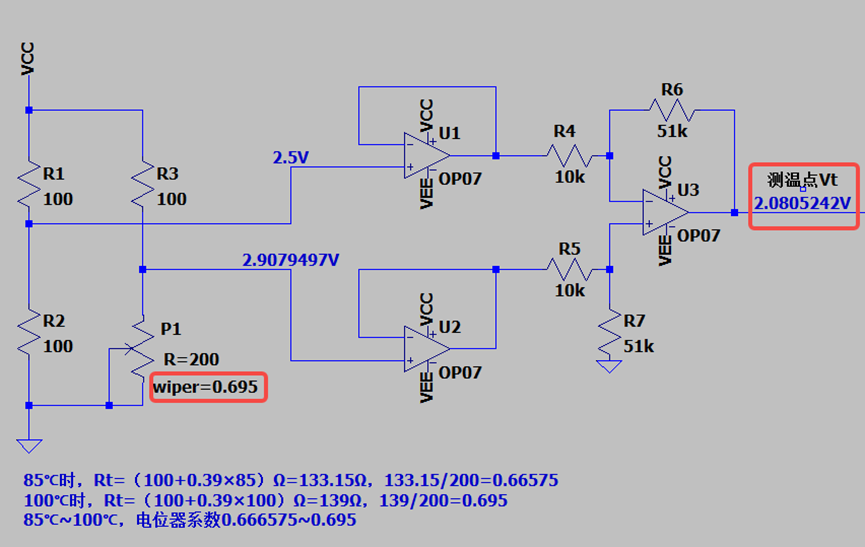

3 100℃时对应的差分放大器输出电压Vt仿真结果

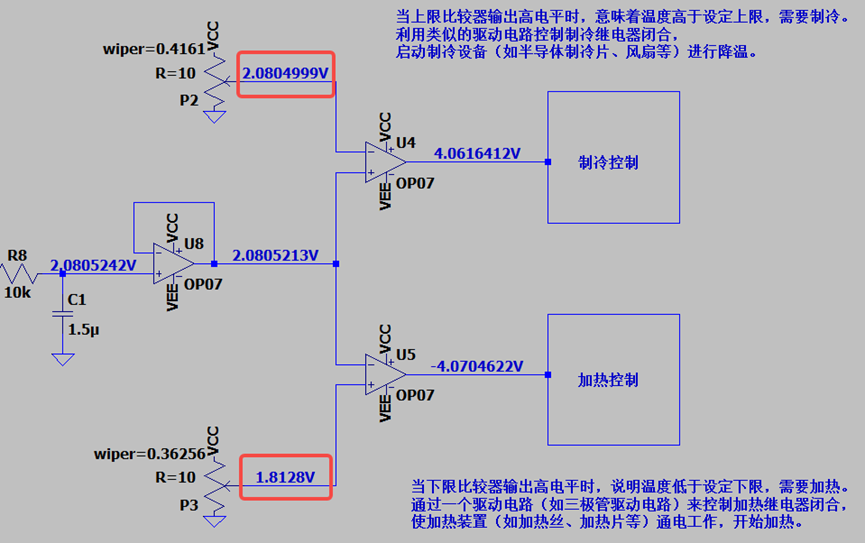

2)        通过10Ω精密电位器设置上、下限比较器阈值电压,结果如图4所示。


4  通过10Ω精密电位器设置上、下限比较器阈值电压

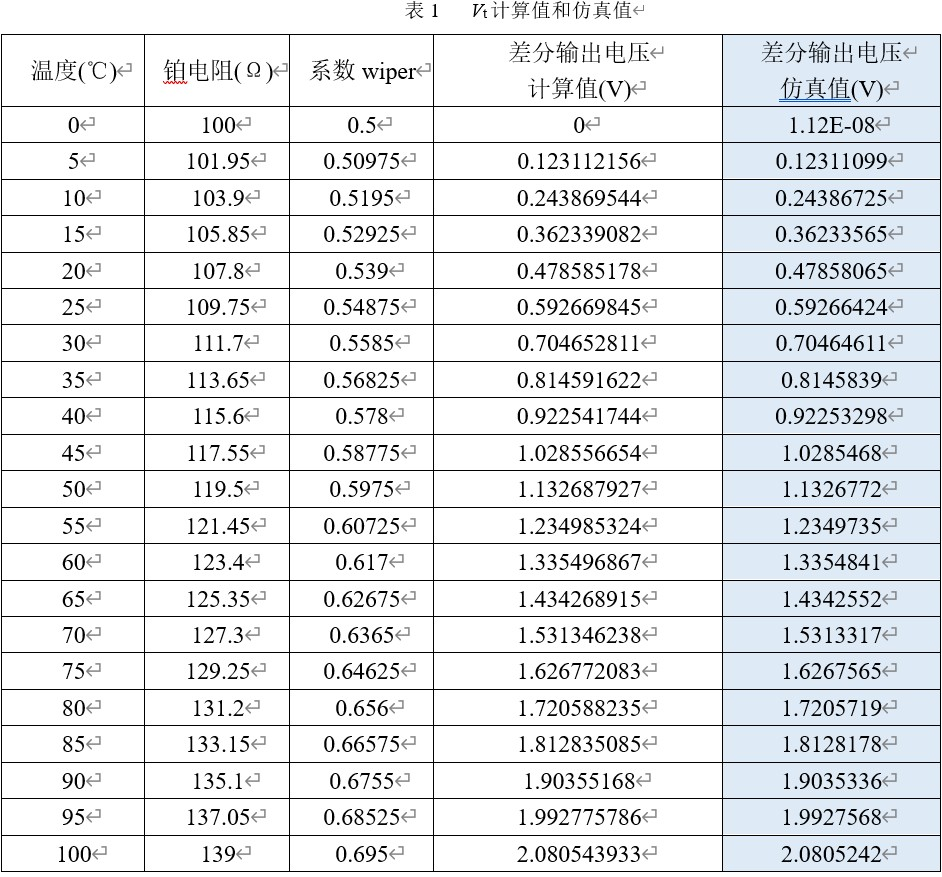

3)        计算结果和仿真结果的对比如表1所示。

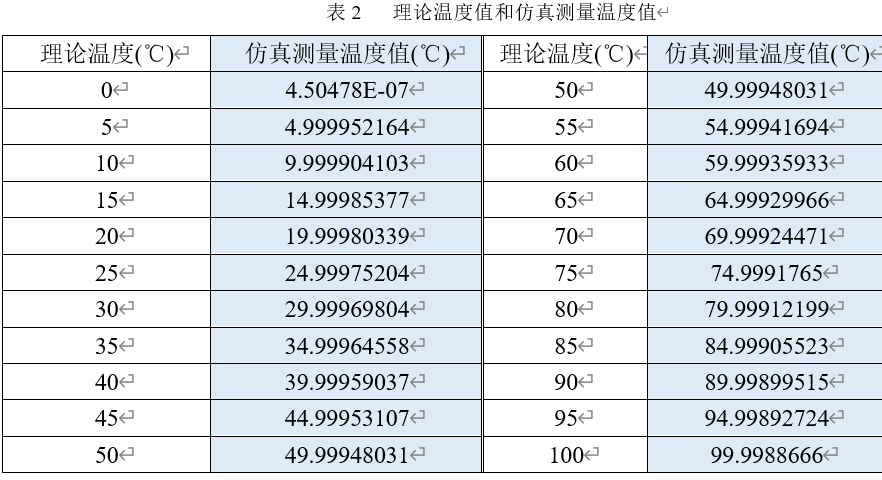

4)        根据测温点电压Vt的仿真值,获得的仿真测量温度与理论温度的比较如表2所示。

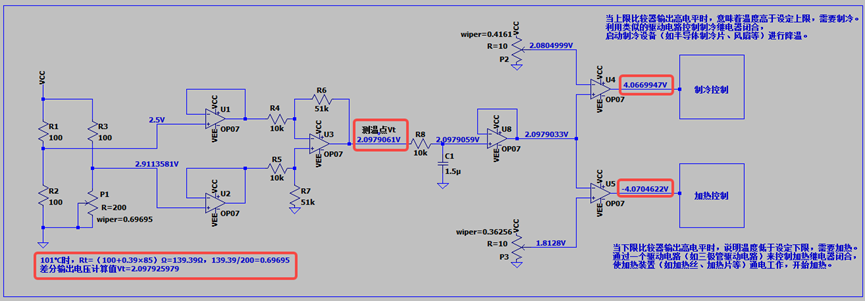

5)        设置当前温度为84℃、90℃、101℃时,上、下限比较器输出分别如图5、图6和图7所示。


5  84℃时,下限比较器输出高电平,上限比较器输出低电平,驱动加热装置工作


6  90℃时,下限比较器输出低电平,上限比较器输出低电平,制冷和加热装置不工作


7  101℃时,下限比较器输出低电平,上限比较器输出高电平,制冷装置工作




附件下载
4_挑战题(16).zip
仿真文件、库文件、Excel计算表
