项目介绍

完全使用WebIDE的图形化编程，使用常规的74系列的元器件，构建一个交通灯控制系统：

• 在数码管上显示计时信息 - 图形化
• 蜂鸣器报警 - 图形化
• 接近传感器检测人员走近 -Verilog
• 环境光感知，自动点亮路灯（小脚丫核心板上的单色LED）- Verilog

硬件介绍

STEP Baseboard4.0底板+STEP MXO2 LPC核心板

方案框图

1. 系统功能概述

• 红绿灯倒计时：系统实现红、黄、绿三色交通灯的周期性切换，并通过RGB灯显示当前交通灯的颜色状态。倒计时信息通过数码管实时显示。
• 蜂鸣器报警：在黄灯状态下，系统触发蜂鸣器报警，提醒行人和车辆注意交通安全。当接近传感器检测到人员靠近时，蜂鸣器也会触发报警。
• 接近传感器检测：系统通过接近传感器检测是否有人员靠近，并将传感器数据实时显示在数码管上。
• 环境光感知：系统通过环境光传感器检测周围光照强度，当光照较暗时，自动点亮LED灯，且光照越暗，点亮的LED灯数量越多。

2. 模块划分与功能

项目通过多个模块实现不同的功能，模块之间的调用关系如下：

• 顶层模块 (TOP_traffic.v)：
• • 负责协调所有子模块的工作，连接输入输出信号。
  • 调用 traffic_tube.v、rgb_led_module.v、beeper_ctrl.v、rpr0521rs_driver.v、seg_ctrl.v、segment.v、decoder.v、breath_led.v 和 segment_scan.v。
• 交通灯控制模块 (traffic_tube.v)：
• • 实现红绿灯倒计时控制，输出当前红绿灯状态和倒计时信息。
  • 调用 bin_to_bcd.v 将倒计时秒数转换为BCD码，供数码管显示。
• RGB LED控制模块 (rgb_led_module.v)：
• • 根据红绿灯状态控制RGB LED的颜色，并在黄灯状态下触发蜂鸣器报警。
• 蜂鸣器控制模块 (beeper_ctrl.v)：
• • 根据接近传感器数据和蜂鸣器使能信号，控制蜂鸣器响起。
• RPR0521RS传感器驱动模块 (rpr0521rs_driver.v)：
• • 通过I2C总线读取RPR0521RS传感器的环境光、红外和接近传感器数据。
• 数码管控制模块 (seg_ctrl.v)：
• • 根据接近传感器数据控制数码管的使能信号。
• 数码管显示模块 (segment.v)：
• • 将4位二进制数据转换为数码管的段码，控制数码管的显示。
• 数据解码模块 (decoder.v)：
• • 将传感器数据转换为BCD码，便于数码管显示。
  • 调用 bin_to_bcd.v 将二进制数据转换为BCD码。
• 呼吸灯控制模块 (breath_led.v)：
• • 实现呼吸灯效果，控制LED的亮度逐渐变化。
• 数码管扫描模块 (segment_scan.v)：
• • 控制多个数码管的动态扫描显示。
• 二进制转BCD码模块 (bin_to_bcd.v)：
• • 将二进制数据转换为BCD码，便于数码管显示。

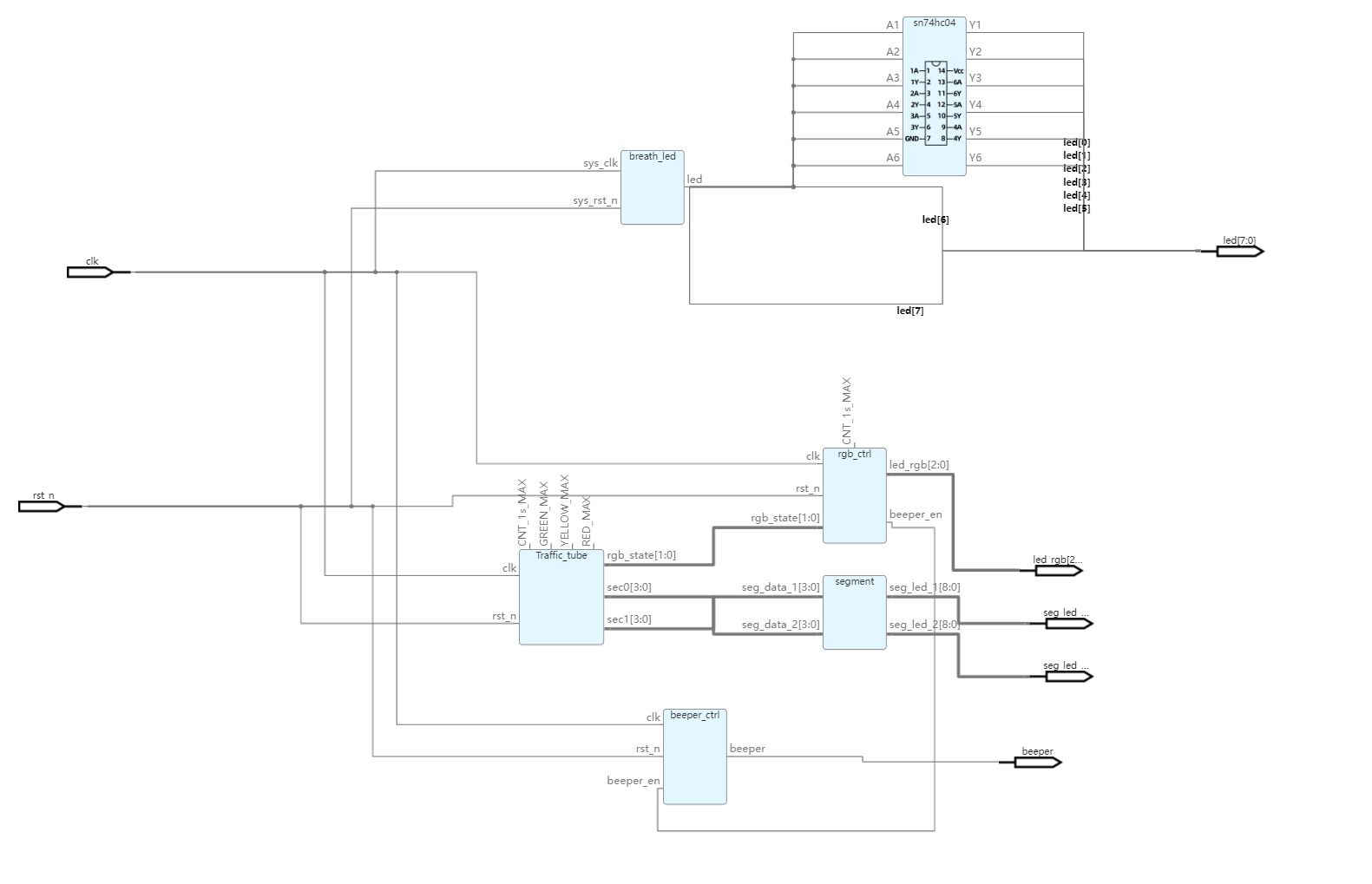

webIDE电路图及diamond关键代码说明

1.数码管控制模块

module seg_ctrl(
    input  wire                 clk,        // 系统时钟输入
    input                       rst_n,      // 低有效复位信号
    input   [15:0]              prox_dat,   // 接近传感器的输入数据
    input                       dat_valid,  // 数据有效信号，表示prox_dat有效
    output  reg                 seg_en      // 数码管使能信号，1表示启用数码管显示，0表示关闭
);

    // 第1段：解析出稳定的prox_dat2
    reg	[15:0] prox_dat0, prox_dat1, prox_dat2;  // 用于存储接近传感器数据的寄存器

    always @(posedge clk or negedge rst_n) begin
        if (!rst_n) begin
            // 复位时，初始化所有寄存器为0
            prox_dat0 <= 16'd0;
            prox_dat1 <= 16'd0;
            prox_dat2 <= 16'd0;
        end
        else if (dat_valid) begin
            // 当数据有效时，更新寄存器值
            prox_dat0 <= prox_dat;  // 将当前传感器数据存入prox_dat0
            prox_dat1 <= prox_dat0; // 将prox_dat0的值存入prox_dat1

            // 判断数据是否发生剧烈变化（防止噪声干扰）
            if (((prox_dat1 - prox_dat0) >= 16'h800) || ((prox_dat1 - prox_dat0) >= 16'h800))
                prox_dat2 <= prox_dat2;  // 如果数据变化过大，保持prox_dat2不变
            else
                prox_dat2 <= prox_dat0;  // 否则，更新prox_dat2为prox_dat0的值
        end
        else begin
            // 数据无效时，保持寄存器值不变
            prox_dat0 <= prox_dat0;
            prox_dat1 <= prox_dat1;
            prox_dat2 <= prox_dat2;
        end
    end

    // 第2段：数码管使能控制
    always @(posedge clk or negedge rst_n) begin
        if (!rst_n)
            seg_en <= 1'b0;  // 复位时，关闭数码管显示
        else if (prox_dat2 >= 30)
            seg_en <= 1'b1;  // 当接近传感器数据大于等于30时，启用数码管显示
        else
            seg_en <= 1'b0;  // 否则，关闭数码管显示
    end

endmodule

2.蜂鸣器控制模块

module beeper_ctrl
(
    input                       clk,             // 时钟信号
    input                       rst_n,           // 复位信号，低电平有效
    input                       beeper_en,       // 蜂鸣器使能信号
    output  wire                beeper,          // 蜂鸣器输出信号
    input   [15:0]              prox_dat,        // 接近传感器数据输入
    input                       dat_valid        // 数据有效信号
);

	// 音调频率参数定义
	parameter                   FREQ_1 = 16'd45872;	// 音调1
	parameter                   FREQ_2 = 16'd40858;	// 音调2
	parameter                   FREQ_3 = 16'd36408;	// 音调3
	parameter                   FREQ_4 = 16'd34364;	// 音调4
	parameter                   FREQ_5 = 16'd30612;	// 音调5
	parameter                   FREQ_6 = 16'd27273;	// 音调6
	parameter                   FREQ_7 = 16'd24296;	// 音调7
	parameter                   FREQ_8 = 16'd22931;	// 音调8
	parameter                   FREQ_9 = 16'd20432;	// 音调9
	parameter                   FREQ_10 = 16'd18201;	// 音调10
	parameter                   FREQ_11 = 16'd17180;	// 音调11
	parameter                   FREQ_12 = 16'd15306;	// 音调12
	parameter                   FREQ_13 = 16'd13636;	// 音调13
	parameter                   FREQ_14 = 16'd12148;	// 音调14
	parameter                   FREQ_15 = 16'd11478;	// 音调15
	parameter                   FREQ_16 = 16'd10215;	// 音调16
    parameter                   CNT_1s_MAX = 12_000_000;   // 12MHz时钟，1秒的周期

    // 其他参数
    parameter           THRESHOLD = 100;          // 距离阈值
    parameter           ALARM_PERIOD =  2_000_000;// 警报周期

    reg                 beeper_state;             // 蜂鸣器状态寄存器
    assign              beeper = beeper_state;    // 将寄存器值赋给输出信号

    reg   [15:0]        counter;                  // 音调计数器
    reg   [31:0]        counter_2s;               // 2秒计数器
    reg   [31:0]        alarm_counter;            // 警报计数器
    reg                 beeper_en2;               // 蜂鸣器使能信号2
    reg   [15:0]        tone_cycle;               // 音调周期


    // 第一部分：解析稳定的传感器数据
    reg	[15:0] sensor_dat0, sensor_dat1, sensor_dat2;
    always @(posedge clk or negedge rst_n) begin
        if(!rst_n)begin
            sensor_dat0 <= 16'd0;
            sensor_dat1 <= 16'd0;
            sensor_dat2 <= 16'd0;
        end
        else if(dat_valid) begin
            sensor_dat0 <= prox_dat;
            sensor_dat1 <= sensor_dat0;
            if(((sensor_dat1 - sensor_dat0) >= 16'h800)||((sensor_dat1 - sensor_dat0) <= 16'h800))
                sensor_dat2 <= sensor_dat2;
            else
                sensor_dat2 <= sensor_dat0;
        end
        else begin
            sensor_dat0 <= sensor_dat0;
            sensor_dat1 <= sensor_dat1;
            sensor_dat2 <= sensor_dat2;
        end
    end

    // 第二部分：音调节奏计数
    always @(posedge clk or negedge rst_n)
        if(!rst_n)
            counter <= 1'b1;
        else if(counter >= tone_cycle)
            counter <= 1'b1;
        else
            counter <= counter + 1'b1;

    // 第三部分：警报器使能计数
    always @(posedge clk or negedge rst_n)
        if(!rst_n)
            alarm_counter <= 1'b1;
        else if(sensor_dat2 > THRESHOLD)
            if(alarm_counter >= ALARM_PERIOD)
                alarm_counter <= 1;
            else
                alarm_counter <= alarm_counter + 1'b1;
        else
            alarm_counter <= 1;

    // 第四部分：控制蜂鸣器震动
    always@(posedge clk or negedge rst_n)
        if(!rst_n)
            beeper_state <= 1'b1;
        else if(beeper_en || beeper_en2)
            if(counter < tone_cycle >> 1)
                beeper_state <= 1'b1;
            else
                beeper_state <= 1'b0;
        else
            beeper_state <= 1'b1;

    // 第五部分：计数蜂鸣器的2秒周期
    always@(posedge clk or negedge rst_n)begin
        if(!rst_n)
            counter_2s <= 32'd0;
        else if(beeper_en)
            counter_2s <= counter_2s + 1'b1;
        else
            counter_2s <= 32'd0;
    end

    // 第六部分：模式二：有人接近时
    always@(posedge clk or negedge rst_n)begin
        if(!rst_n)
            beeper_en2 <= 1'b0;
        else
            if(sensor_dat2 >= THRESHOLD)
                if(alarm_counter == ALARM_PERIOD)
                    beeper_en2 <= ~beeper_en2;
                else
                    beeper_en2 <= beeper_en2;
            else
                beeper_en2 <= 1'b0;
    end

    // 第七部分：根据距离调整音调
    always@(posedge clk or negedge rst_n) begin
        if(!rst_n)begin
            tone_cycle <= FREQ_3;
        end else begin
            if(sensor_dat2 <= THRESHOLD) begin tone_cycle <= FREQ_3;end
            else begin tone_cycle <= FREQ_7;end
        end
    end

endmodule

3.RGB灯控制模块

module rgb_led_module #(
    parameter CNT_1s_MAX = 12_000_000  // 12MHz时钟，1秒的周期
)
(
    input                       clk,        // 12MHz时钟输入
    input                       rst_n,      // 低有效复位信号
    input    [1:0]              rgb_state,  // RGB状态输入，用于控制LED和蜂鸣器
    output   [2:0]              led_rgb,    // RGB LED输出
    output                      beeper_en   // 蜂鸣器使能输出
);


    // 内部寄存器定义
    reg [2:0]           led_rgb_R         ;     // RGB LED状态寄存器，用于驱动led_rgb输出
    reg                 beeper_en_R       ;     // 蜂鸣器使能寄存器，用于驱动beeper_en输出

    reg [31:0]          cnt_1_4s          ;     // 1/4秒计数器，用于控制蜂鸣器的闪烁频率

    // LED颜色定义
    localparam RED_COLOR    = 3'b011;     // 红色LED编码
    localparam GREEN_COLOR  = 3'b101;     // 绿色LED编码
    localparam YELLOW_COLOR = 3'b110;     // 黄色LED编码

    // RGB状态定义
    localparam GREEN_STATE  = 0;          // 绿色状态
    localparam YELLOW_STATE = 1;          // 黄色状态
    localparam RED_STATE    = 2;          // 红色状态

    // 将内部寄存器连接到输出端口
    assign  led_rgb = led_rgb_R;
    assign  beeper_en = beeper_en_R;

    // 控制RGB LED的颜色
    always@(posedge clk or negedge rst_n)
    if(!rst_n)
        led_rgb_R <= GREEN_COLOR;         // 复位时，默认显示绿色
    else if(rgb_state == GREEN_STATE)
        led_rgb_R <= GREEN_COLOR;         // 如果状态为绿色，则显示绿色
    else if(rgb_state == YELLOW_STATE)
        led_rgb_R <= YELLOW_COLOR;        // 如果状态为黄色，则显示黄色
    else
        led_rgb_R <= RED_COLOR;           // 其他状态显示红色

    // 控制蜂鸣器的使能信号
    always@(posedge clk or negedge rst_n)
    if(!rst_n)
        beeper_en_R <= 0;                 // 复位时，关闭蜂鸣器
    else if(rgb_state == YELLOW_STATE)   // 只有在黄色状态时才控制蜂鸣器
        if(cnt_1_4s == CNT_1s_MAX >> 2)  // 每1/4秒翻转一次蜂鸣器状态
            beeper_en_R <= ~beeper_en_R;
        else
            beeper_en_R <= beeper_en_R;  // 保持当前状态
    else
        beeper_en_R <= 0;                // 其他状态关闭蜂鸣器

    // 1/4秒计数器逻辑
    always@(posedge clk or negedge rst_n)
    if(!rst_n)
        cnt_1_4s <= 0;                   // 复位时清零计数器
    else if(rgb_state == YELLOW_STATE)  // 只有在黄色状态时才计数
        if(cnt_1_4s == CNT_1s_MAX >> 2) // 达到1/4秒时清零
            cnt_1_4s <= 0;
        else
            cnt_1_4s <= cnt_1_4s + 1'b1; // 否则递增计数器
    else
        cnt_1_4s <= 0;                   // 其他状态清零计数器
endmodule

4.交通灯倒计时控制模块

module traffic_tube #(
    parameter CNT_1s_MAX = 12_000_000,  // 12MHz时钟，1秒的周期
    parameter GREEN_MAX = 12,           // 绿灯最大倒计时时间（秒）
    parameter YELLOW_MAX = 4,           // 黄灯最大倒计时时间（秒）
    parameter RED_MAX = 11              // 红灯最大倒计时时间（秒）
)
(
    input                       clk,        // 12MHz时钟输入
    input                       rst_n,      // 低有效复位信号
    output  wire [3:0]          sec0,       // 秒的个位
    output  wire [3:0]          sec1,       // 秒的十位
    output  wire [1:0]          rgb_state   // 当前红绿灯状态输出
);

// 内部寄存器定义
reg [1:0]           rgb_state_R     ;  // 红绿灯状态寄存器
reg [31:0]          sec             ;  // 当前倒计时秒数
reg [23:0]          counter         ;  // 用于12MHz时钟的24位计数器，计数到1秒
wire [31:0]         bcd_code        ;  // 二进制转BCD码的输出

// 将红绿灯状态寄存器输出到外部
assign  rgb_state = rgb_state_R;

// 定义红绿灯状态常量
localparam GREEN_STATE  = 0;      // 绿灯状态
localparam YELLOW_STATE = 1;      // 黄灯状态
localparam RED_STATE    = 2;      // 红灯状态

// 主状态机逻辑，控制红绿灯状态切换和倒计时
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        // 复位时，初始化计数器、倒计时秒数和红绿灯状态
        counter <= 0;
        sec <= GREEN_MAX;
        rgb_state_R <= GREEN_STATE;
    end else if (counter == CNT_1s_MAX - 1) begin
        // 当计数器达到1秒时，重置计数器并更新倒计时
        counter <= 0;  // 重置计数器
        if (sec == 0) begin
            // 当倒计时为0时，切换红绿灯状态并重置倒计时
            case(rgb_state_R)
                GREEN_STATE:  begin sec <= YELLOW_MAX; rgb_state_R <= YELLOW_STATE; end // 绿灯状态切换到黄灯状态
                YELLOW_STATE: begin sec <= RED_MAX;    rgb_state_R <= RED_STATE;    end // 黄灯状态切换到红灯状态
                RED_STATE:    begin sec <= GREEN_MAX;  rgb_state_R <= GREEN_STATE;  end // 红灯状态切换到绿灯状态
            endcase
        end else begin
            sec <= sec - 1;  // 倒计时减1
        end
    end else begin
        counter <= counter + 1;  // 计数器递增
    end
end

// 实例化二进制转BCD码模块，将倒计时秒数转换为BCD码
bin_to_bcd u1_bin_to_bcd
(
    .rst_n              (rst_n          ),  // 复位信号
    .bin_code           (sec            ),  // 输入的二进制秒数
    .bcd_code           (bcd_code       )   // 输出的BCD码
);

// 将BCD码的个位和十位分别输出
assign sec0 = bcd_code[3:0];  // 秒的个位
assign sec1 = bcd_code[7:4];  // 秒的十位

endmodule

5.呼吸灯控制模块

module breath_led(
    input       sys_clk ,      //系统时钟 50MHz
    input       sys_rst_n ,    //系统复位，低电平有效

    output reg  led              //LED灯
    // output reg  led_fan
);

//parameter define
parameter CNT_2US_MAX = 7'd24;
parameter CNT_2MS_MAX = 10'd1000;
parameter CNT_2S_MAX  = 10'd1000;

//reg define
reg [6:0] cnt_2us;
reg [9:0] cnt_2ms;
reg [9:0] cnt_2s;
reg       inc_dec_flag; //亮度递增/递减 0:递增 1:递减

//cnt_2us:计数2us
always@(posedge sys_clk or negedge sys_rst_n) begin
    if(!sys_rst_n)
        cnt_2us <= 7'b0;
    else if(cnt_2us == (CNT_2US_MAX - 7'b1 ))
        cnt_2us <= 7'b0;
    else
        cnt_2us <= cnt_2us + 7'b1;
end

//cnt_2ms:计数2ms
always@(posedge sys_clk or negedge sys_rst_n) begin
    if(!sys_rst_n)
        cnt_2ms <= 10'b0;
    else if(cnt_2ms == (CNT_2MS_MAX - 10'b1) && cnt_2us == (CNT_2US_MAX - 7'b1))
        cnt_2ms <= 10'b0;
    else if(cnt_2us == CNT_2US_MAX - 7'b1)
        cnt_2ms <= cnt_2ms + 10'b1;
    else
        cnt_2ms <= cnt_2ms;
end

//cnt_2s:计数2s
always@(posedge sys_clk or negedge sys_rst_n) begin
    if(!sys_rst_n)
        cnt_2s <= 10'b0;
    else if(cnt_2s == (CNT_2S_MAX - 10'b1) && cnt_2ms == (CNT_2MS_MAX - 10'b1) && cnt_2us == (CNT_2US_MAX - 7'b1))
        cnt_2s <= 10'b0;
    else if(cnt_2ms == (CNT_2MS_MAX - 10'b1) && cnt_2us == (CNT_2US_MAX - 7'b1))
        cnt_2s <= cnt_2s + 10'b1;
    else
        cnt_2s <= cnt_2s;
end

//inc_dec_flag为低电平，led灯由暗变亮，inc_dec_flag为高电平，led灯由亮变暗
always@(posedge sys_clk or negedge sys_rst_n) begin
    if(!sys_rst_n)
        inc_dec_flag <= 1'b0;
    else if(cnt_2s == (CNT_2S_MAX - 10'b1) && cnt_2ms ==( CNT_2MS_MAX - 10'b1) && cnt_2us == (CNT_2US_MAX - 7'b1))
        inc_dec_flag <= ~inc_dec_flag;
    else
        inc_dec_flag <= inc_dec_flag;
end

//led:输出信号连接到外部的led灯
always@(posedge sys_clk or negedge sys_rst_n) begin
    if(!sys_rst_n)
        led <= 1'b0;
    else if((inc_dec_flag == 1'b1 && cnt_2ms >= cnt_2s) || (inc_dec_flag == 1'b0 && cnt_2ms <= cnt_2s))
        led <= 1'b1;
    else
        led <= 1'b0;
end

endmodule

功能展示图

• 功能描述：系统实现红、黄、绿三色交通灯的周期性切换，并通过RGB灯显示当前交通灯的颜色状态。每个颜色的持续时间通过倒计时显示，倒计时信息通过数码管实时展示。
• 技术实现：
• • 使用Verilog设计状态机，控制红、黄、绿灯的切换逻辑。
  • 倒计时信息通过数码管显示。
  • RGB灯根据当前交通灯状态显示相应颜色。
• 功能描述：当交通灯切换到黄灯状态时，系统自动触发蜂鸣器报警，提醒行人和车辆注意交通安全。
• 技术实现：
• • 在webIDE中设计黄灯状态的检测逻辑，当状态切换到黄灯时，触发蜂鸣器控制信号。
• 功能描述：系统通过接近传感器检测是否有人员靠近。当检测到人员接近时，触发蜂鸣器报警，并将传感器输出的数值实时显示在底板的数码管上。
• 技术实现：
• • 使用Verilog处理接近传感器的数据，通过滤波和阈值判断，确保检测结果的准确性。
  • 传感器数据经过处理后，转换为BCD码并显示在数码管上。
  • 当检测到人员接近时，系统触发蜂鸣器报警，提醒相关人员注意。
• 功能描述：系统通过环境光传感器检测周围光照强度。当光照较暗时，自动点亮LED灯，且光照越暗，点亮的LED灯数量越多。
• 技术实现：
• • 使用Verilog处理环境光传感器的数据，根据光照强度划分多个阈值区间。
  • 每个阈值区间对应点亮的LED灯数量，光照越暗，点亮的LED灯数量越多。
  • LED灯的点亮逻辑通过Verilog代码实现，确保光照变化时LED灯的亮度能够动态调整。

难题及解决方法

• 难题：图形化编程和Verilog代码的协同工作存在一定的难度，尤其是在数据传递和控制逻辑的同步上，容易出现不一致的情况。
• 解决方法：
• • 接口定义：在项目初期，明确定义了图形化编程模块与Verilog模块之间的接口，确保数据传递的准确性和一致性。
  • 模块化设计：将图形化编程和Verilog代码分别设计为独立的模块，每个模块只负责特定的功能，通过清晰的接口进行通信，确保协同工作的稳定性。

心得体会

体会到了图形化编程的乐趣，但是希望webIDE的界面可以做的更好。

WebIDE链接

StepFPGA --- stepfpga

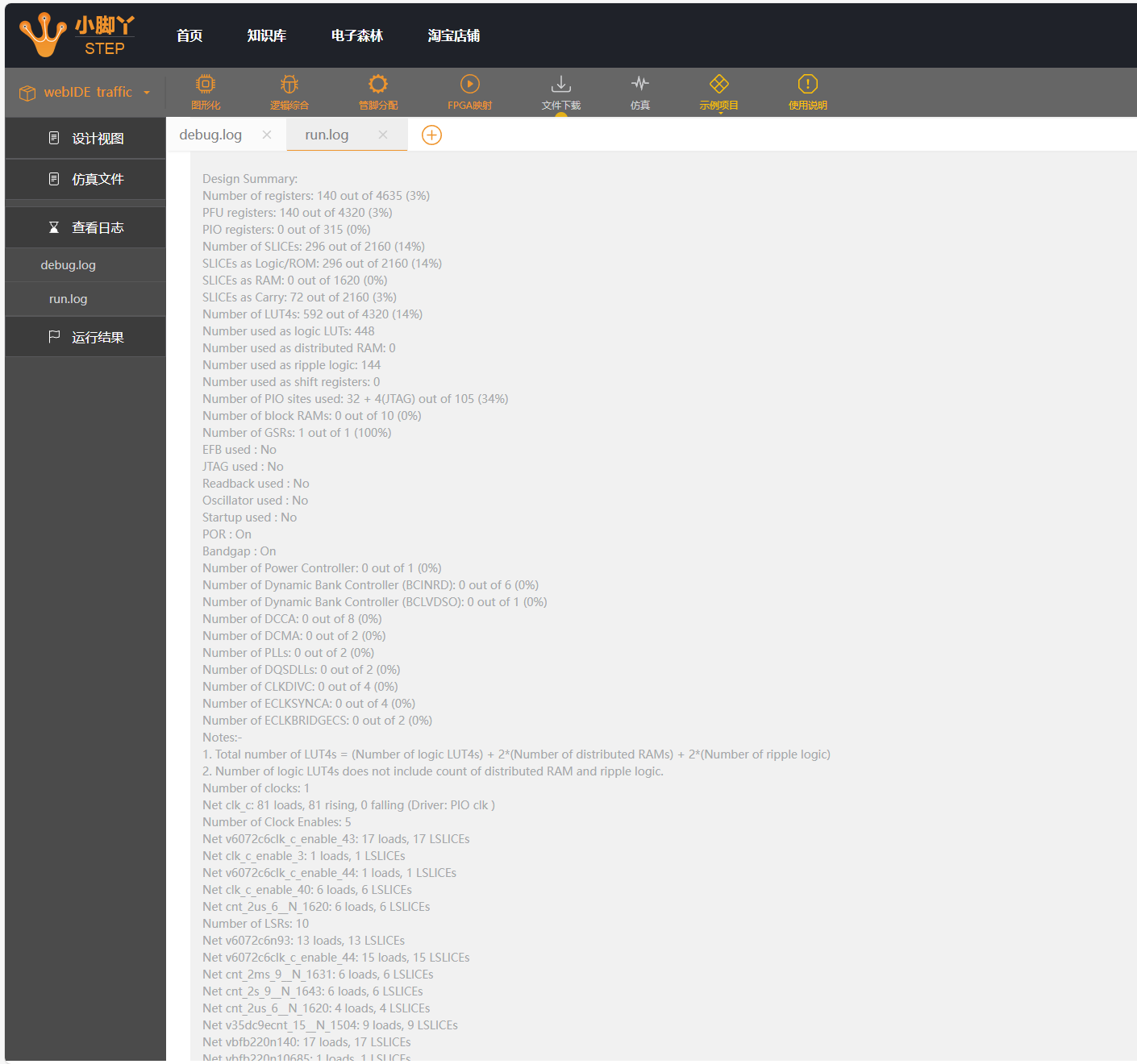

资源占用报告
