一、项目介绍

本次任务选择的方向是智能设备。

本设计旨在实现一款基于STM32H533开发板及手势传感器的智能辅助键盘，通过手势控制实现特殊按键操作，如上下翻页、常用组合按键Ctrl+C及Ctrl+V等。改变特殊按键或者组合按键的操作方式，实现手部操作的放松，在忙碌的时候频繁操作这些案件导致手部僵硬不适，这都是码农们不希望出现的。

该设计依托于开发板的USB功能，结合板载按键、LED指示灯以及转接板上的手势传感器模块，为用户提供一种全新的键盘操作方式，放松身体。

二、硬件介绍

本次使用的第一个硬件就是于贸泽电子采购的STM32H533开发板：

该板是STM32Nucleo-64板系列中的一个，STM32 Nucleo板，作为一款兼具低成本与易用性的开发平台，以其多样化的规格满足了不同需求。本次H533项目特别选用了64引脚封装的STM32 Nucleo-64板，它为用户开启了一扇通往创新的大门——以经济实惠的方式，灵活选取STM32微控制器所提供的多样性能和功耗组合，从而轻松尝试新理念并快速构建原型。对于兼容板而言，外部SMPS（开关模式电源）的引入，在运行模式下显著降低了功耗，进一步提升了效率。该平台特性卓越：

- 核心采用LQFP64封装的STM32微控制器，与ARDUINO平台共享资源，包括1个用户LED、1个用户按钮及1个复位按钮，便于开发者快速上手。

- 配备32.768 kHz晶体振荡器及24 MHz HSE（高速外部时钟），确保系统时钟的精准与稳定。

- 板载丰富连接器：ARDUINO V3扩展连接器，以及意法半导体的morpho延长引脚头，全面开放STM32 I/O资源，满足多样化连接需求。

- 灵活的供电选项，支持ST-LINK、USB VBUS及外部电源，确保在各种场景下均能稳定工作。

- 板上集成带USB重新枚举功能的ST-LINK调试器/编程器，提供大容量存储器、虚拟COM端口及调试端口，大大简化了开发流程，提升了调试效率。

主控平台板载MCU为STM32H533RET6，基于Arm Cortex-M33内核，主频可达250MHz，具备足够的处理能力和丰富的外设资源，再加上板载按键与LED，可以利用开发板上的按键作为智能辅助键盘功能的开启/关闭开关，通过板载LED进行状态展示（闪烁表示未开启，常量表示已开启）。

接下来就是最重要的传感器模块——手势传感器（PAJ7620U2模块）：

PAJ7620是原相科技（ PixArt）公司推出的一款光学数组式传感器，内置光源和环境光抑制滤波器集成的 LED，镜头和手势感测器在一个小的立方体模组，能在黑暗或低光环境下工作。同时传感器内置手势识别，支持 9个手势类型和输出的手势中断和结果。并且内置还提供接近检测功能，可用于感测物体接近或离开。采用IIC通信，使用的物理接口做是HY2.0-4的座。

还有一个就是需要做转接板，起初的时候想要直接通过线材连接，不过板卡和传感器的位置最好还是固定的，就做一个转接板，这一部分在PCB设计方面介绍。

三、原理图及PCB设计

本部分简单介绍一下转接板的介绍和设计，其中最重要的接口就是手势传感器的转接口，需要一个同样的HY2.0-4的座进行传感器的连接，我看一下IIC的接口用到的引脚情况：

主要用到的是PB6和PB7，我们将这两个引脚转接过来，不管采用软件模拟的方式还是硬件IIC方式都是非常方面的；

接下来就是功能需求中的状态LED，采用GPIO直接控制的方式进行，这里我们选取的是PA5~PA7引脚：

结合到开发板上的资源可以看到，都是在CN10上：

为了实现差异化安装，接下来采用ARDUINO V3扩展器的CN6进行供电，最后全部的原理图如下：

这里我们只选取了CN7和CN10的上部分引脚进行连接，最后的PCB效果如下：

传感器通过铜柱进行固定安装，通过2.0间距的线材进行电气连接；转接板通过排针排母的方式与开发板连接。

四、硬件框图

硬件连接主要包含三部分：开发板、转接板、传感器模块，整体通过USB线与PC机相连，效果如下：

整体思路是通过开发板的USB与电脑连接，并可以通过枚举是电脑将开发板识别成键盘，这个时候通过采集手势传感器的数据，识别特定的手势，并处理成按键逻辑的操作，进而实现电脑按键的键入。

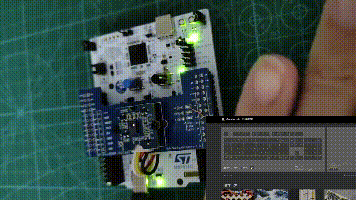

实际整体硬件连接如下：

五、软件设计及功能说明

我们在进行软件设计的时候首先需要明确的就是需要实现哪些功能？用了哪些硬件资源？通过硬件分析我们已经知道使用了哪些硬件资源了，接下来就说一说需要实现的功能都有哪些：

1、开发板连接后需要实现USB枚举并且可以被设备是键盘设备；

2、上电初始化后不是可以直接使用的，通过板载按键进行控制智能辅助键盘是否开启，并通过板子LED指示，这一点可以减少不使用期间的误操作的发生概率；

3、智能辅助键盘开启后的手势的识别，这里认定有效的手势包括上、下、左、右；

4、手势控制逻辑：默认是模式一或者手势下切换到模式一，这个时候向左、向右手势被识别为pgup和pgDn按键，向上为Enter键（按下抬起为一次操作），手势下被切换到模式二，这个时候向左、向右手势被识别Ctrl+C以及Ctrl+V的组合按键，向上为Enter键（按下不抬起，再一次为抬起）

通过功能分析进行软件设计：

开发环境：我们使用KEIL作为软件开发环境，通过STM32CubeMX配置基础代码，包括时钟、USB、GPIO、I2C等外设的初始化。

USB通信：配置STM32H533开发板为USB HID设备，实现与主机的键盘数据传输。

手势传感器驱动：编写PAJ7620U2模块的驱动程序，包括初始化、配置为手势检测模式、读取手势数据等。

中断与轮询：由于手势传感器的中断上报接口未在座上，采用轮询方式不断检测是否有手势被识别。同时，利用外部中断处理板载按键的开启/关闭操作。

手势识别与处理：

模式一：默认模式或手势下切换到模式一。此时，向左、向右手势被识别为PgUp和PgDn按键，向上手势被识别为Enter键（按下抬起为一次操作）。

模式二：手势下切换到模式二。此时，向左、向右手势被识别为Ctrl+C和Ctrl+V的组合按键，向上手势被识别为Enter键（按下不抬起，再一次为抬起）。

状态指示：通过转接板上的LED指示灯展示当前智能辅助键盘的开启/关闭状态、手势识别模式等信息。

软件流程图如下：

关键代码说明：

本次使用的UBSx协议栈，通过ThreadX实时操作系统进行控制，ThreadX针对USBx设有专门的处理栈，使得处理更为高效便捷，采用实时操作系统后，在`main`函数中注意到新增了`MX_ThreadX_Init();`，跳转到`tx_initialize_kernel_enter()`函数内部，随后定位至`tx_application_define()`的入口。所有的初始化流程都在这里了，其中尤为关键的是`MX_USBX_Device_Init(VOID *memory_ptr)`的调用，由于使用了实时操作系统，我们不会进入到主程序的while中，而是在实时操作系统中循环，我们可以通过初始化阶段如下模式添加任务分支：

if (tx_byte_allocate(byte_pool, (VOID**) &pointer,
                       TX_APP_STACK_SIZE, TX_NO_WAIT) != TX_SUCCESS)
  {
    return TX_POOL_ERROR;
  }
  /* Create tx app thread.  */
  if (tx_thread_create(&tx_app_thread, "tx app thread", tx_app_thread_entry, 0, pointer,
                       TX_APP_STACK_SIZE, TX_APP_THREAD_PRIO, TX_APP_THREAD_PREEMPTION_THRESHOLD,
                       TX_APP_THREAD_TIME_SLICE, TX_APP_THREAD_AUTO_START) != TX_SUCCESS)
  {
    return TX_THREAD_ERROR;
  }

USB的初始化在USBX_APP_Device_Init中：

VOID USBX_APP_Device_Init(VOID)
{
  /* USER CODE BEGIN USB_Device_Init_PreTreatment_0 */

  /* USER CODE END USB_Device_Init_PreTreatment_0 */

  /* initialize the device controller HAL driver */
  MX_USB_PCD_Init();

  /* USER CODE BEGIN USB_Device_Init_PreTreatment_1 */
  HAL_PCDEx_PMAConfig(&hpcd_USB_DRD_FS, 0x00, PCD_SNG_BUF, 0x14);
  HAL_PCDEx_PMAConfig(&hpcd_USB_DRD_FS, 0x80, PCD_SNG_BUF, 0x54);
  HAL_PCDEx_PMAConfig(&hpcd_USB_DRD_FS, 0x81, PCD_SNG_BUF, 0x94);
  HAL_PCDEx_PMAConfig(&hpcd_USB_DRD_FS, 0x01, PCD_SNG_BUF, 0xD4);
  HAL_PCDEx_PMAConfig(&hpcd_USB_DRD_FS, 0x82, PCD_SNG_BUF, 0x114);

  /* USER CODE END USB_Device_Init_PreTreatment_1 */

  /* Initialize and link controller HAL driver */
  ux_dcd_stm32_initialize((ULONG)USB_DRD_FS, (ULONG)&hpcd_USB_DRD_FS);

  /* Start the USB device */
  HAL_PCD_Start(&hpcd_USB_DRD_FS);

  /* USER CODE BEGIN USB_Device_Init_PostTreatment */

  /* USER CODE END USB_Device_Init_PostTreatment */
}

接下来是手势传感器的驱动和采集：

void tx_app_thread_entry(ULONG thread_input)
{
  /* USER CODE BEGIN tx_app_thread_entry */
    while(1)
    {
        if(Button_State == 1)
        {
            tx_app_cnt++;
            if(tx_app_cnt>=20)
            {
                tx_app_cnt = 0;
                if(Button_State == 1&& gesture_init_flag == 0)
                {
                    GestureDeal();
                }
            }
        }
        tx_thread_sleep(1);
    }
  /* USER CODE END tx_app_thread_entry */
}

static void GestureDeal(void)
{
    ret = 0;
    ret = PAJ7620_get_gesture(&gesture);
    if (ret == PAJ7620_EOK)
    {
        switch (gesture)
        {
            case PAJ7620_GESTURE_DOWN:
            {
                if(gesture_mode == 0)
                {
                    gesture_mode = 1;
                    LED1_On;
                }
                else
                {
                    gesture_mode = 0;
                    LED1_Off;
                }

                break;
            }

            case PAJ7620_GESTURE_LEFT:
            {
                gesture_LEFT_flag = 1;
                LED2_Toggle;
                break;
            }
            case PAJ7620_GESTURE_RIGHT:
            {
                gesture_RIGHT_flag = 1;
                LED3_Toggle;
                break;
            }
            case PAJ7620_GESTURE_UP:
            {
                gesture_UP_flag = 1;
                LED3_Toggle;
                break;
            }
            default:
            {
                break;
            }
        }
    }
}

然后是手势与按键联动的处理：

VOID usbx_hid_thread_entry(ULONG thread_input)
{
    UX_SLAVE_DEVICE *device;
    UX_SLAVE_CLASS_HID_EVENT hid_event;
    TX_PARAMETER_NOT_USED(thread_input);
    device = &_ux_system_slave->ux_system_slave_device;

    while(1)
    {
    if(device->ux_slave_device_state == UX_DEVICE_CONFIGURED && hid_keyboard != UX_NULL)
    {
        tx_thread_sleep(MS_TO_TICK(10));

        if(gesture_LEFT_flag == 1)
        {
        gesture_LEFT_flag = 0;
        if(gesture_mode == 0)
        {
            GetKeyboardData(&hid_event,0x4B);
            ux_device_class_hid_event_set(hid_keyboard, &hid_event);
            HAL_Delay(20);
            ClearKeyboardData(&hid_event);
            ux_device_class_hid_event_set(hid_keyboard, &hid_event);
        }
        else
        {
            GetKeyByte1Data(&hid_event,Byte1_Left_Ctrl);
            ux_device_class_hid_event_set(hid_keyboard, &hid_event);
            HAL_Delay(20);
            GetKeyboardData(&hid_event,0x06);
                ux_device_class_hid_event_set(hid_keyboard, &hid_event);
            HAL_Delay(20);
            ClearKeyboardData(&hid_event);
            ux_device_class_hid_event_set(hid_keyboard, &hid_event);
        }
        }

        if(gesture_RIGHT_flag == 1)
        {
        gesture_RIGHT_flag = 0;
        if(gesture_mode == 0)
        {
            GetKeyboardData(&hid_event,0x4E);
            ux_device_class_hid_event_set(hid_keyboard, &hid_event);
            HAL_Delay(20);
                ClearKeyboardData(&hid_event);
            ux_device_class_hid_event_set(hid_keyboard, &hid_event);
        }
        else
        {
            GetKeyByte1Data(&hid_event,Byte1_Left_Ctrl);
            ux_device_class_hid_event_set(hid_keyboard, &hid_event);
            HAL_Delay(20);
            GetKeyboardData(&hid_event,0x19);
            ux_device_class_hid_event_set(hid_keyboard, &hid_event);
            ClearKeyboardData(&hid_event);
            ux_device_class_hid_event_set(hid_keyboard, &hid_event);
            }
        }
        if(gesture_UP_flag == 1)
        {
        gesture_UP_flag = 0;
        if(gesture_mode == 0)
        {
            GetKeyboardData(&hid_event,0x28);
            ux_device_class_hid_event_set(hid_keyboard, &hid_event);
            HAL_Delay(20);
            ClearKeyboardData(&hid_event);
            ux_device_class_hid_event_set(hid_keyboard, &hid_event);
        }
        else
        {
                    if(enter_state == 0)
                    {
                    enter_state = 1;
                    GetKeyboardData(&hid_event,0x28);
                    ux_device_class_hid_event_set(hid_keyboard, &hid_event);
                    HAL_Delay(20);
            }
                    else
                    {
                    enter_state = 0;
                    ClearKeyboardData(&hid_event);
                    ux_device_class_hid_event_set(hid_keyboard, &hid_event);
                    }

            }

        }

    }
        else
        {
            tx_thread_sleep(MS_TO_TICK(10));
            gesture_LEFT_flag = 0;
            gesture_RIGHT_flag = 0;
            gesture_UP_flag = 0;
        }
    }
}

按键的对应的HID键值可以通过搜索进行确认，数据结构上是一个8个字节的数据，注意不同按键在数据结构中的位置不一样，例如本次用的“Ctrl”就在数据结构的第一个位置上。

六、预期效果展示

主要节点的展示包括USB枚举成功，电脑设备识别正常：

下面是我们使用键盘测试工具采集到的一些按键的键入情况：

具体的测试过程与效果可以查看视频讲解部分。

七、心得体会

通过本设计，用户可以通过手势控制实现智能辅助键盘的特殊按键操作，如上下翻页、常用组合按键Ctrl+C及Ctrl+V等。该设计不仅改变了传统的键盘操作方式，降低了手部疲劳，还提高了工作效率。同时，通过转接板的设计，实现了手势传感器模块的固定与I2C接口的转接，增加了系统的灵活性和可扩展性。

也通过本次活动体验了贸泽电子方便的采购体验，我们可以通过全面的产品信息介绍快速了解产品，网站上有很多产品的应用等信息，查找也非常的方便，学习收获两不误。
