基于STM32L431CCU6的游戏机

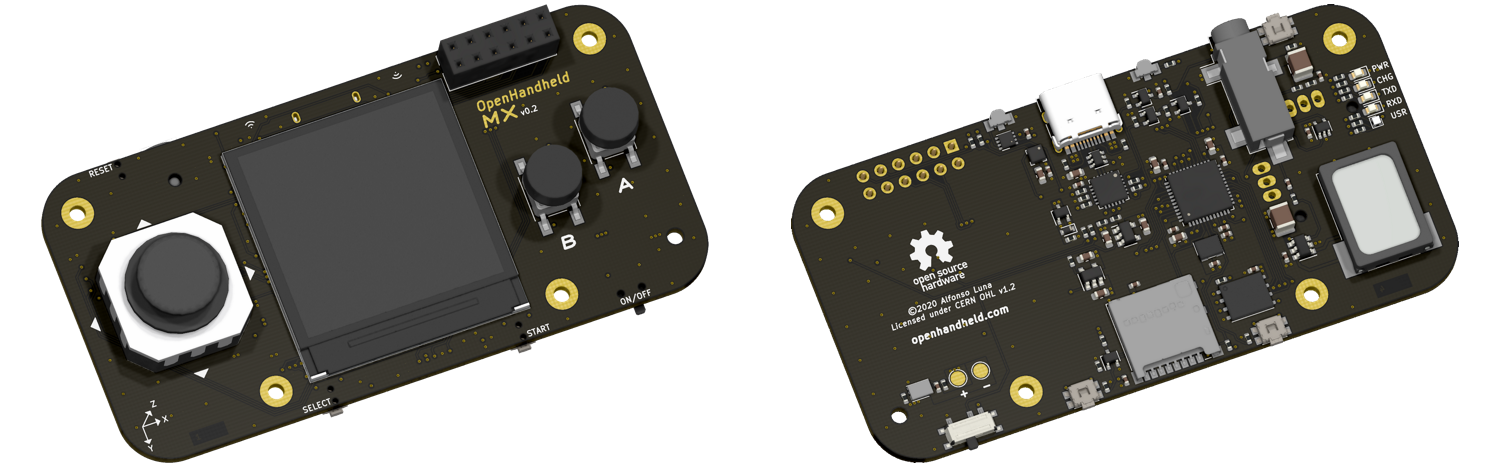

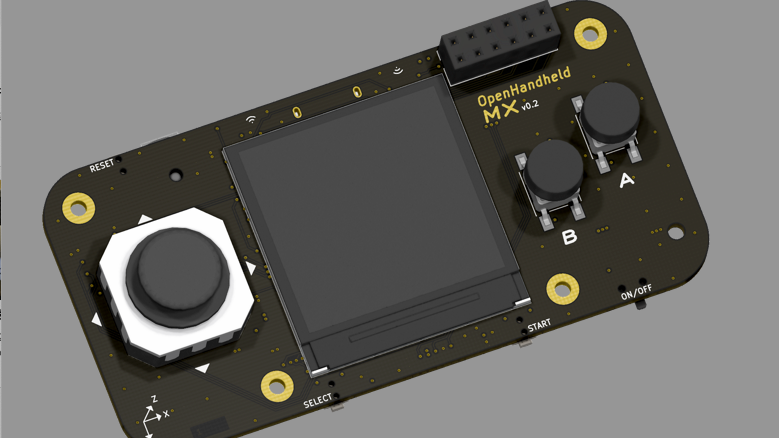

基于STM32L431CCU6,搭配游戏摇杆、按键、姿态传感器、1.54寸LCD、SD卡、蜂鸣器,构成的便携式游戏机
标签
嵌入式系统
STM32
游戏机
STM32L431CCU6
refdesignshare
更新2025-01-25
112
KiCad文件
全屏

项目来源:https://openhandheld.com/introduction/introduction.html

OpenHandheld是一款外形类似掌上游戏机的新型开源开发板。它基于 STM32L4 微控制器,集成了丰富的外设,且体积小巧,非常适合以下用途:

  • 通过本网站提供的教程学习嵌入式系统开发
  • 使用已有的库开发您自己的游戏和程序
  • 当然,也可以用来玩一些游戏!



软硬件
元器件
STM32L431CCU6
带FPU的超低功耗80 Mhz Arm Cortex-M4 MCU,具有256-KB Flash存储器
W25Q64JVZPIQ
集成电路 闪存 64兆位 串行外设接口/四线 8引脚WSON封装
LIS2DE12TR
3轴MEMS加速度计,超低功耗2 µA,±2g/±4g/±8g/±16g满量程,高速I2C/SPI数字输出,内置FIFO和高性能加速度传感器,VFLGA封装
TLV74333PDBVR
具有使能功能的 300mA 低 IQ 低压降(LDO) 稳压器
AP9211S-AN-HAC-7
单芯片1节锂离子电池组解决方案
VSOP38338
红外遥控预放大器
PAM8301AAF
PAM8301 是一款 1.5W D 类单声道音频放大器。
MCP73831T-2ACI/OT
单节锂离子/锂聚合物充电管理控制器
CP2102N-A02-GQFN24
24-WFQFN Exposed Pad S-XQCC-N24 UART USB 2.0 interface controller 3V~3.6V 4mm 9.5mA 1.5MBps
TLV9061IDCKR
适用于成本优化型应用的单通道、5.5V、10MHz、RRIO 运算放大器
NSR0520V2T1G
肖特基势垒整流器,500 mA,20 V
VSMB10940
高速红外LED, 940 nm, GaAlAs, MQW
VEMD10940F
峰值波长:920nm 频谱范围:780nm~1050nm 反向电压:60V 暗电流:1nA 接收角:150°
PESD5V0L5UYF
Low capacitance unidirectional fivefold ESD protection diode arrays
