内容介绍

一.硬件介绍

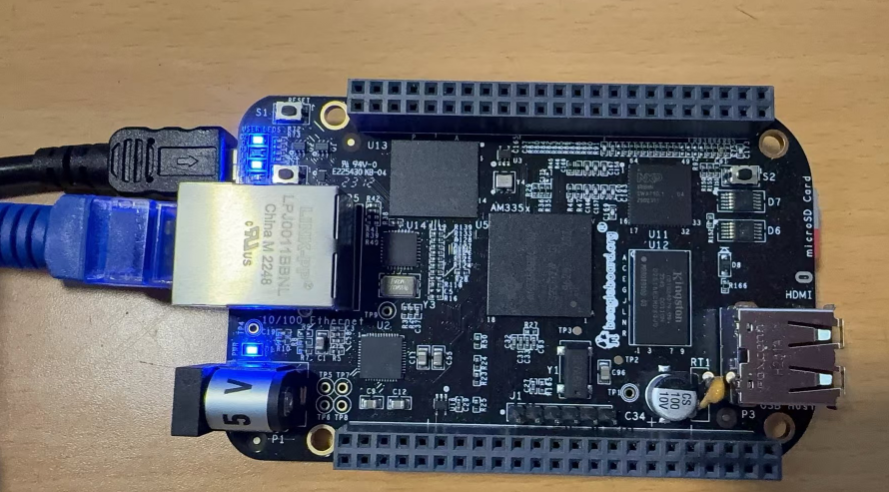

本项目选用的是BeagleBone Black板卡，BeagleBone Black 是一款基于 TI 公司 AM3358 处理器的开发套件，处理器集成了高达 1GHz 的 ARM Cortex™ A8 内核，并提供了丰富的外设接口，包括网口、USB Host、USB OTG、TF卡接口、串口、JTAG接口（默认不焊）、HDMI D Type 接口、eMMC、ADC、I2C、SPI 、PWM 和 LCD 接口。

BeagleBone 与 Arduino 和 Raspberry Pi（树莓派）可以说是目前应用最广泛的三大嵌入式开源平台。而 BeagleBone 在一定程度上可视为融合了 Arduino 与树莓派的优点，它有比 Arduino 更多的 GPIO 口，有着比树莓派更高的性能和更好的开源（软件硬件全部开源）。
BeagleBone 可以运行完整的 Linux 系统，程序的编写、编译和调试都可以在板子上进行，而且支持多种编程语言，如常用的 C、C++、Python、perl 都可以在 BeagleBone 内使用。此外，BeagleBone 还自带了基于 Web 的 Cloud9 编辑器以及对应的 BoneScript 语言，可以方便的在电脑浏览器中对 BeagleBone 进行编程。

二.项目设计思路

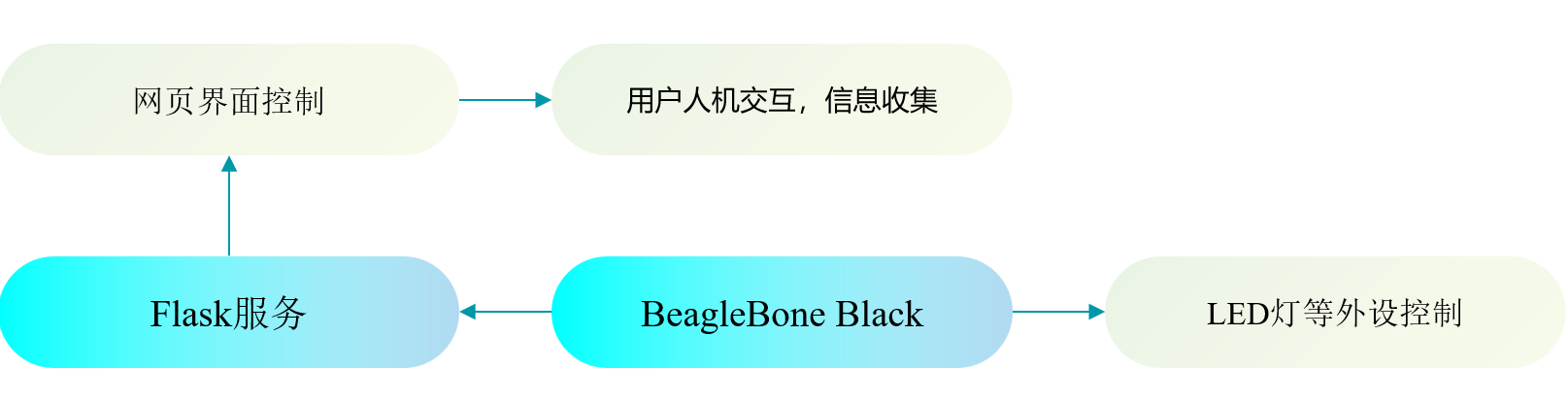

项目采用BBB板作为核心主控，其中网页搭建部分基于Flask框架实现。

Flask是一个轻量级的可定制框架，使用Python语言编写，较其他同类型框架更为灵活、轻便、安全且容易上手。可以很好地结合MVC模式进行开发，开发人员分工合作，小型团队在短时间内就可以完成功能丰富的中小型网站或Web服务的实现。Flask框架的主要特征是核心构成比较简单，但具有很强的扩展性和兼容性，程序员可以使用Python语言快速实现一个网站或Web服务。

当然了选择这个框架的原因也包括BBB板上集成了这个库，可以直接进行使用。基于Flask框架的网页收集人机交互的信息，从而对LED灯等外设进行控制。

三.实现细节

1.系统更新烧录

到手的板卡系统可能较旧，可以更新一下板载emmc中承载的系统。

最新版镜像下载地址：Latest Software Images - BeagleBoard

下载好后，通过Win32DiskImage等软件将系统烧录到SD卡中，再插入SD卡，按住BOOT键，上电再松开，BBB板就会自动更新内置系统，自动烧录时，四个灯会成流水灯变化。等过一会四个灯全亮，即代表烧录完成。重新上电拔掉sd卡即可进入新系统使用。

2.代码实现

首先给出app.py的代码如下

from flask import Flask, render_template, request
import Adafruit_BBIO.GPIO as GPIO
import time
import threading

app = Flask(__name__)

# 配置 GPIO 引脚 (USR0 到 USR3)
LED_PINS = ["USR0", "USR1", "USR2", "USR3"]
for pin in LED_PINS:
    GPIO.setup(pin, GPIO.OUT)

# 初始化 LED 状态
led_states = {"USR0": False, "USR1": False, "USR2": False, "USR3": False}  # 记录 LED 是否开
led_modes = {"USR0": "off", "USR1": "off", "USR2": "off", "USR3": "off"}  # 记录 LED 模式：常亮或闪烁

# 控制 LED 闪烁的线程函数
def blink_led(pin):
    while True:
        if led_modes[pin] == "blink" and led_states[pin]:  # 如果 LED 是闪烁模式并且是开启的
            GPIO.output(pin, GPIO.HIGH)
            time.sleep(0.5)
            GPIO.output(pin, GPIO.LOW)
            time.sleep(0.5)
        time.sleep(0.1)  # 稍微降低 CPU 占用

# 启动线程控制每个 LED 的闪烁
for pin in LED_PINS:
    threading.Thread(target=blink_led, args=(pin,), daemon=True).start()

# Web 路由
@app.route('/')
def index():
    return render_template('index.html', led_states=led_states, led_modes=led_modes)

@app.route('/toggle_led/<led>', methods=['POST'])
def toggle_led(led):
    global led_states
    if led in led_states:
        led_states[led] = not led_states[led]  # 切换 LED 状态
        if not led_states[led]:  # 如果关闭 LED，停止闪烁模式
            led_modes[led] = "off"
            GPIO.output(led, GPIO.LOW)  # 关闭 LED
        else:
            GPIO.output(led, GPIO.HIGH)  # 打开 LED
    return render_template('index.html', led_states=led_states, led_modes=led_modes)

@app.route('/toggle_mode/<led>', methods=['POST'])
def toggle_mode(led):
    if led in led_modes and led_states[led]:  # 只有当 LED 是打开状态时，才允许切换模式
        led_modes[led] = "blink" if led_modes[led] == "off" else "off"  # 切换模式（闪烁或常亮）
        if led_modes[led] == "off":
            GPIO.output(led, GPIO.HIGH)  # 常亮模式下开启 LED
        else:
            GPIO.output(led, GPIO.HIGH)  # 切换到闪烁模式后，LED 初始为开启状态
    return render_template('index.html', led_states=led_states, led_modes=led_modes)

# 启动应用
if __name__ == '__main__':
    app.run(host='0.0.0.0', port=5000, debug=True)

具体分析如下：

1. 导入库

from flask import Flask, render_template, request
import Adafruit_BBIO.GPIO as GPIO
import time
import threading

Flask 用于构建 Web 应用，render_template 用于渲染 HTML 页面，request 用于处理 HTTP 请求。
Adafruit_BBIO.GPIO 是 BeagleBone Black 的 GPIO 控制库，用于控制板载 LED。
time 用于控制延时。
threading 用于多线程处理，控制 LED 闪烁。

2. 初始化 Flask 应用

app = Flask(__name__)

初始化 Flask 应用对象 app，这是创建 Web 服务的标准步骤。

3. GPIO 配置

LED_PINS = ["USR0", "USR1", "USR2", "USR3"]
for pin in LED_PINS:
    GPIO.setup(pin, GPIO.OUT)

定义了一个包含 BeagleBone Black 上四个板载 LED 的引脚列表（USR0 到 USR3）。
对每个引脚，使用 GPIO.setup(pin, GPIO.OUT) 配置为输出模式，使其能够控制 LED 开关。

4. LED 状态初始化

led_states = {"USR0": False, "USR1": False, "USR2": False, "USR3": False}  # 记录 LED 是否开
led_modes = {"USR0": "off", "USR1": "off", "USR2": "off", "USR3": "off"}  # 记录 LED 模式：常亮或闪烁

led_states 字典记录每个 LED 的开关状态。True 表示 LED 开启，False 表示 LED 关闭。
led_modes 字典记录每个 LED 的工作模式。"off" 表示常亮模式，"blink" 表示闪烁模式。

5. LED 闪烁控制

def blink_led(pin):
    while True:
        if led_modes[pin] == "blink" and led_states[pin]:  # 如果 LED 是闪烁模式并且是开启的
            GPIO.output(pin, GPIO.HIGH)
            time.sleep(0.5)
            GPIO.output(pin, GPIO.LOW)
            time.sleep(0.5)
        time.sleep(0.1)  # 稍微降低 CPU 占用

blink_led 是一个后台线程函数，控制每个 LED 在闪烁模式下的闪烁效果。
如果 LED 处于闪烁模式并且开启，则每隔 0.5 秒切换 LED 的状态（开/关），从而产生闪烁效果。
time.sleep(0.1) 用来降低 CPU 占用，避免过度占用资源。

6. 启动线程控制闪烁

for pin in LED_PINS:
    threading.Thread(target=blink_led, args=(pin,), daemon=True).start()

为每个 LED 创建一个线程来运行 blink_led 函数，这样每个 LED 都会在独立的线程中控制闪烁。
线程设置为 daemon=True，意味着当主程序退出时，线程也会自动退出。

7. Web 路由

@app.route('/')
def index():
    return render_template('index.html', led_states=led_states, led_modes=led_modes)

/ 路由：访问首页时，渲染 index.html 页面，并将 led_states 和 led_modes 传递给模板，表示每个 LED 的当前状态和模式。

@app.route('/toggle_led/<led>', methods=['POST'])
def toggle_led(led):
    global led_states
    if led in led_states:
        led_states[led] = not led_states[led]  # 切换 LED 状态
        if not led_states[led]:  # 如果关闭 LED，停止闪烁模式
            led_modes[led] = "off"
            GPIO.output(led, GPIO.LOW)  # 关闭 LED
        else:
            GPIO.output(led, GPIO.HIGH)  # 打开 LED
    return render_template('index.html', led_states=led_states, led_modes=led_modes)

/toggle_led/<led> 路由：用于切换指定 LED 的开关状态。
如果 LED 当前是关闭状态，则将其打开；如果是开启状态，则将其关闭，并同时停止闪烁模式。

@app.route('/toggle_mode/<led>', methods=['POST'])
def toggle_mode(led):
    if led in led_modes and led_states[led]:  # 只有当 LED 是打开状态时，才允许切换模式
        led_modes[led] = "blink" if led_modes[led] == "off" else "off"  # 切换模式（闪烁或常亮）
        if led_modes[led] == "off":
            GPIO.output(led, GPIO.HIGH)  # 常亮模式下开启 LED
        else:
            GPIO.output(led, GPIO.HIGH)  # 切换到闪烁模式后，LED 初始为开启状态
    return render_template('index.html', led_states=led_states, led_modes=led_modes)

/toggle_mode/<led> 路由：用于切换指定 LED 的工作模式（常亮或闪烁）。
只有当 LED 处于开启状态时，才可以切换模式。常亮模式下，LED 会保持常亮；闪烁模式下，LED 会以一定频率闪烁。

8. 启动 Flask 应用

if __name__ == '__main__':
    app.run(host='0.0.0.0', port=5000, debug=True)

启动 Flask 应用，设置监听 0.0.0.0（允许外部访问）并使用端口 5000。debug=True 使得在开发时可以自动重载，并显示调试信息。

除了app.py的主代码，还需要有web前端页面的渲染代码，如下：

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>LED Control</title>
</head>
<body>
    <h1>LED Control</h1>

    {% for pin in ['USR0', 'USR1', 'USR2', 'USR3'] %}
        <h2>{{ pin }}</h2>

        <!-- LED 开关控制 -->
        <p>Current LED State: {% if led_states[pin] %} ON {% else %} OFF {% endif %}</p>
        <form action="/toggle_led/{{ pin }}" method="POST">
            <input type="submit" value="Toggle LED">
        </form>

        <!-- 切换常亮和闪烁模式 -->
        {% if led_states[pin] %}
            <p>Current Mode: {% if led_modes[pin] == 'off' %} Constant ON {% else %} Blinking {% endif %}</p>
            <form action="/toggle_mode/{{ pin }}" method="POST">
                <input type="submit" value="Toggle Mode (ON / Blinking)">
            </form>
        {% endif %}
        <br>
    {% endfor %}
</body>
</html>

具体分析情况如下：

1. 页面标题和基础结构

html
复制代码<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>LED Control</title>
</head>
<body>
    <h1>LED Control</h1>

<!DOCTYPE html>：声明文档类型为 HTML5。
<html lang="en">：指定页面的语言为英语。
<meta charset="UTF-8">：声明页面使用 UTF-8 字符编码，确保页面中的特殊字符能够正确显示。
<meta name="viewport" content="width=device-width, initial-scale=1.0">：用于响应式设计，确保页面在不同设备（如手机、平板）上正确显示。
<title>LED Control</title>：设置网页的标题为 "LED Control"。

2. 循环遍历 LED 引脚

html
复制代码{% for pin in ['USR0', 'USR1', 'USR2', 'USR3'] %}
    <h2>{{ pin }}</h2>

{% for pin in ['USR0', 'USR1', 'USR2', 'USR3'] %}：这是 Flask 模板中的 Jinja2 模板语法。for 循环遍历一个列表 ['USR0', 'USR1', 'USR2', 'USR3']，代表 BeagleBone Black 上的 4 个 LED 引脚。
<h2>{{ pin }}</h2>：对于每个 LED 引脚（pin），生成一个标题显示 LED 引脚的名称（例如，USR0、USR1 等）。

3. LED 开关控制

html
复制代码<p>Current LED State: {% if led_states[pin] %} ON {% else %} OFF {% endif %}</p>
<form action="/toggle_led/{{ pin }}" method="POST">
    <input type="submit" value="Toggle LED">
</form>

<p>Current LED State: {% if led_states[pin] %} ON {% else %} OFF {% endif %}</p>：显示当前 LED 的状态。如果 led_states[pin] 为 True（表示 LED 开启），则显示 "ON"；否则显示 "OFF"。
<form action="/toggle_led/{{ pin }}" method="POST">：为每个 LED 创建一个表单，点击按钮时发送 POST 请求到 /toggle_led/{{ pin }}，即控制该 LED 的开关状态。通过 {{ pin }} 动态传递具体的 LED 引脚名。
<input type="submit" value="Toggle LED">：按钮的文本为 "Toggle LED"，点击按钮时提交表单，触发 toggle_led 路由中的处理逻辑。

4. LED 模式切换（常亮和闪烁）

html
复制代码{% if led_states[pin] %}
    <p>Current Mode: {% if led_modes[pin] == 'off' %} Constant ON {% else %} Blinking {% endif %}</p>
    <form action="/toggle_mode/{{ pin }}" method="POST">
        <input type="submit" value="Toggle Mode (ON / Blinking)">
    </form>
{% endif %}

{% if led_states[pin] %}：只有当 LED 处于开启状态时，才会显示模式控制部分。
<p>Current Mode: {% if led_modes[pin] == 'off' %} Constant ON {% else %} Blinking {% endif %}</p>：显示当前 LED 的模式。如果 led_modes[pin] 为 'off'，表示 LED 处于常亮模式，则显示 "Constant ON"；如果为 'blink'，表示 LED 处于闪烁模式，则显示 "Blinking"。
<form action="/toggle_mode/{{ pin }}" method="POST">：为每个 LED 创建一个表单，点击按钮时发送 POST 请求到 /toggle_mode/{{ pin }}，用于切换 LED 的模式（常亮或闪烁）。
<input type="submit" value="Toggle Mode (ON / Blinking)">：按钮的文本为 "Toggle Mode (ON / Blinking)"，点击按钮时提交表单，触发 toggle_mode 路由中的处理逻辑。

5. 结束循环和 HTML 结构

html
复制代码<br>
{% endfor %}
</body>
</html>

<br>：添加换行符，使每个 LED 控制部分之间有空隙。
{% endfor %}：结束 for 循环。
</body> 和 </html>：结束 HTML 文档结构。

3.实现效果展示

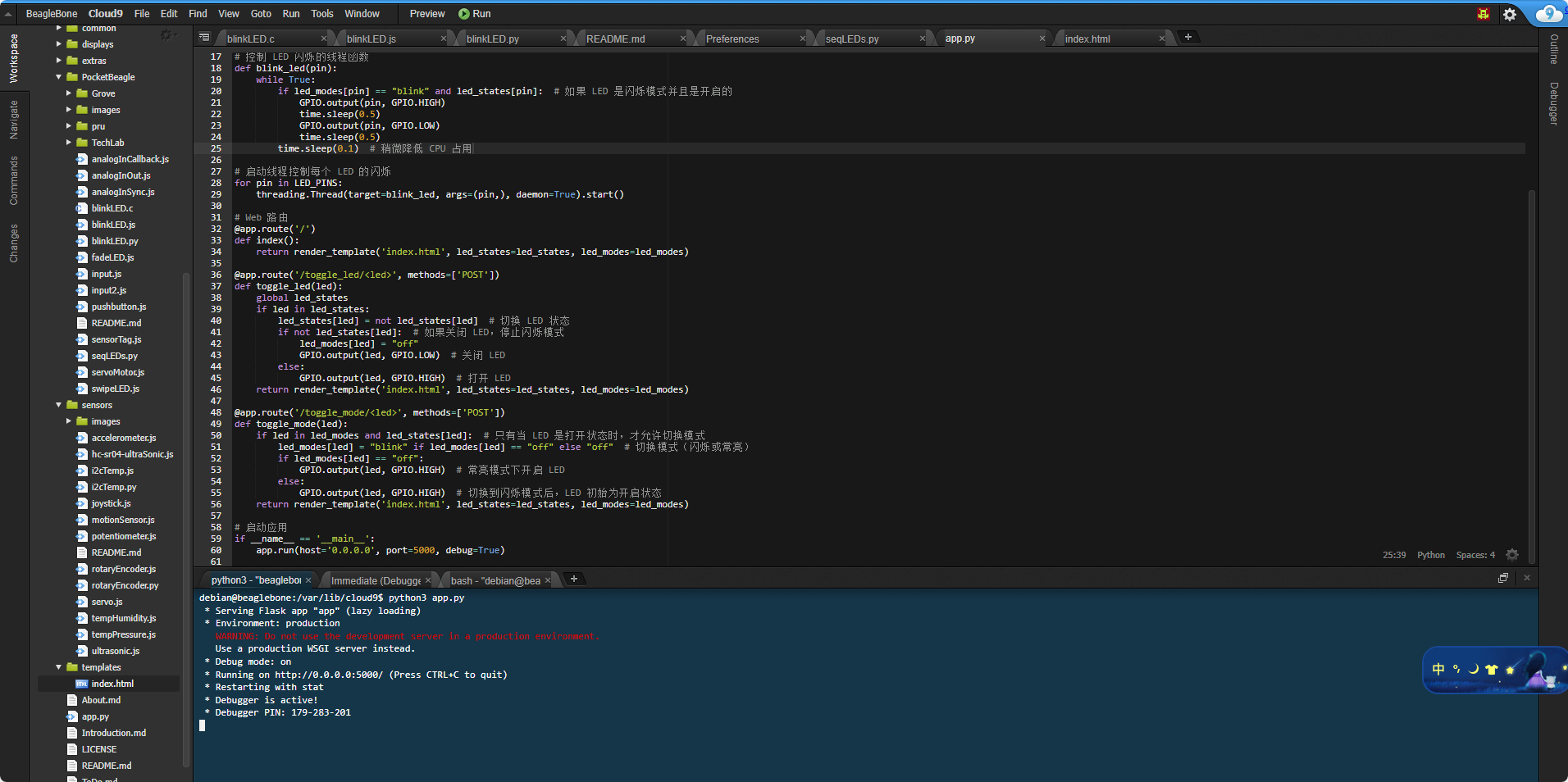

BBB板内置了cloud9的开发IDE，在其中的终端可以很容易就运行相关代码，启动系统服务：

根据链接地址，进入web前端界面

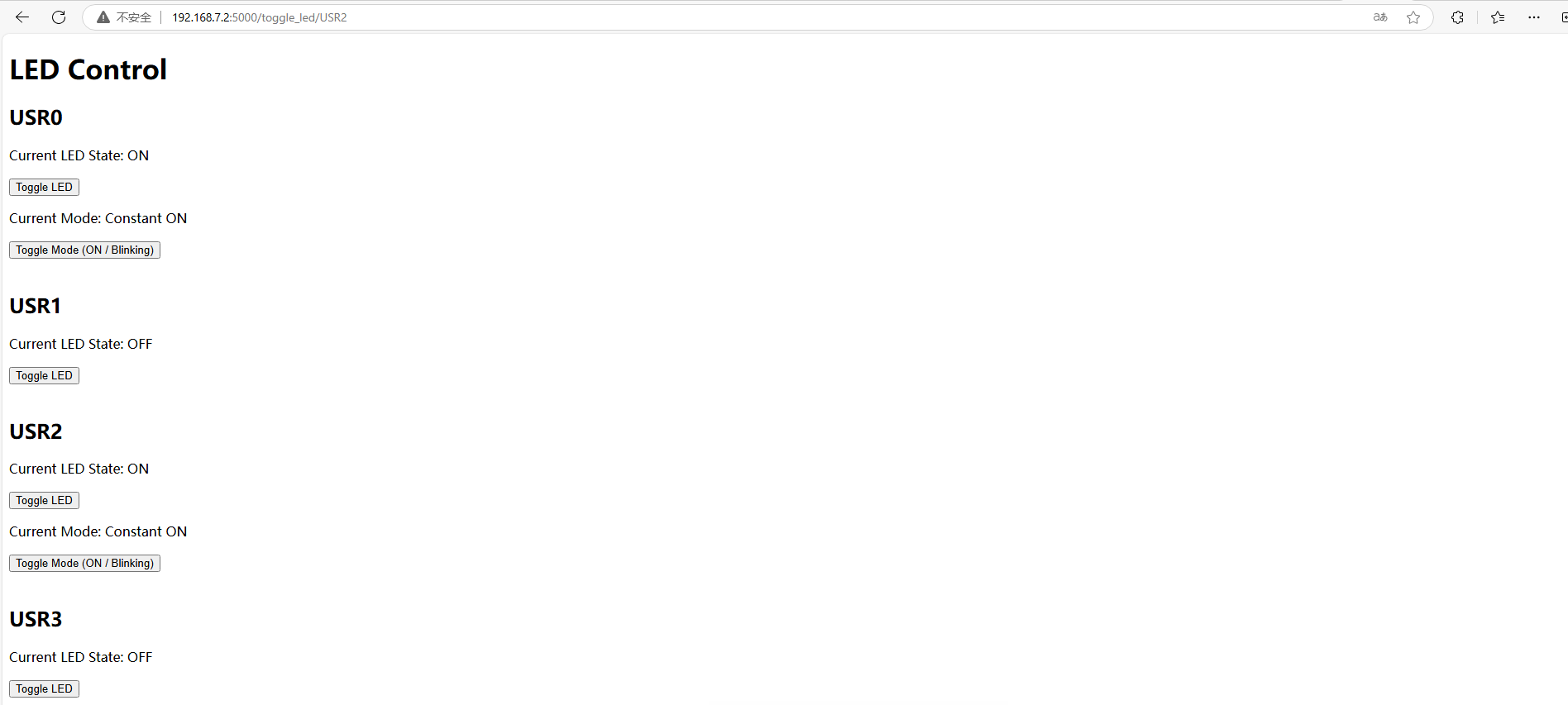

点击按钮，完成LED灯泡的状态切换

四.总结与感悟

感谢eetree提供这样的机会，能让我学习到Linux的SBC的相关基础知识，并且在活动期间，也可以了解学习前端相关概念并结合Flask框架进行实践，我受益匪浅，最后也希望可以举办更多类似的活动，在新的一年中也祝eetree越办越好。
