项目描述

Funpack 第三季第四期活动，以 NXP 的 FRDM-MCXN947 板卡为主控，可选三个任务。我选择了任务2，具体要求如下：

• 使用板卡上的以太网接口连接到电脑上并通过以太网和电脑通信，实现数据传输。要求电脑可以获取到板卡上的温度，触摸和按键信息，并可以通过电脑控制板卡上的RGB LED灯（有搭配扩展模块，传感器类的在电脑上显示数据，执行器类的能用电脑控制其工作）
• 推荐搭配传感器/执行器模块：3595 、BCRRQI_AAA、VQ4TL2BQ380001

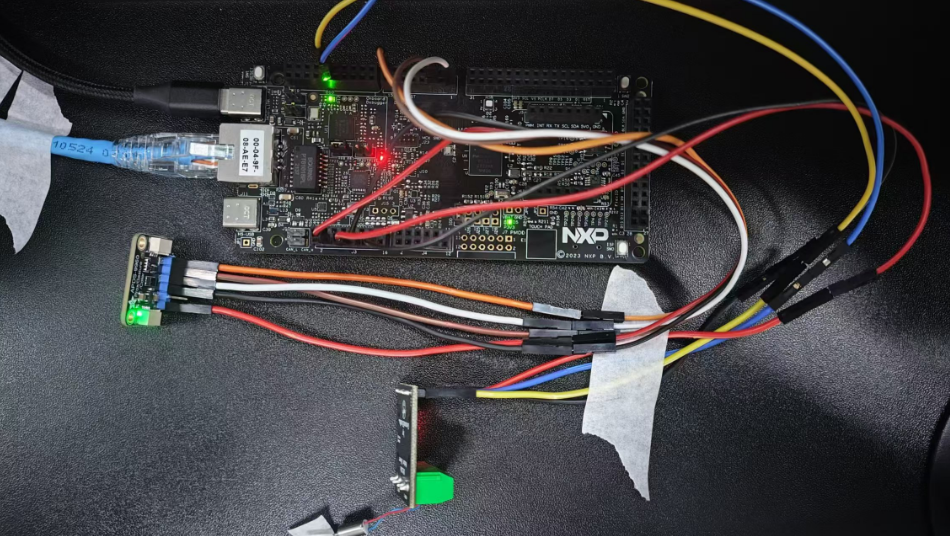

我搭配了官方推荐的三个扩展模块，分别是：

1. 3595，APDS9960 环境光、接近传感器，I2C通讯接口；
2. BCRRQI_AAA，L9110S 电机驱动模块；
3. VQ4TLBQ380001，3.0V 圆柱直流电机；

此项目要实现的功能如下：

1. 以 FRDM-MCXN947 为主控，通过以太网接口连接到网络，可与电脑通信；
2. 主控读取板卡上的三个信息：温度信息，Touch Pad 触摸状态，两个按键 (SW2,SW3）的状态；通过网络上传给电脑，电脑显示对应模块的状态；
3. 主控连接外接模块，读取 APDS9960 模块的环境光信息、接近信息，通过网络上传给电脑，电脑显示模块的几个数值；
4. 主控连接电机驱动模块 L9110S（它的输出端接上圆柱直流电机）；用户通过GUI交互，通过网络下发命令给板卡，板卡可以控制电机正转、反转和停止。

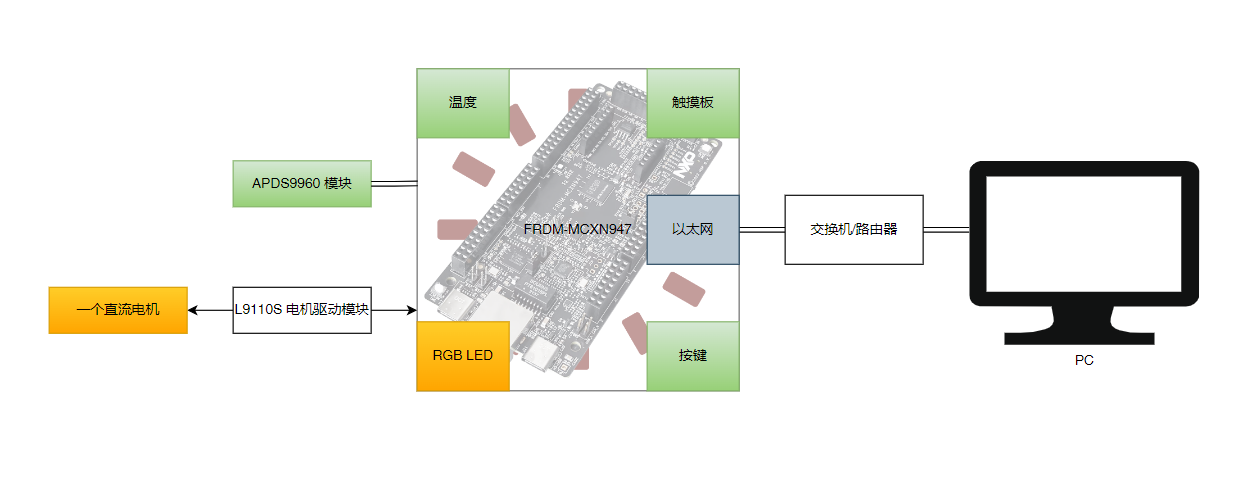

系统框图

项目系统框图如下。

左侧板卡是主控，采集板卡上的温度信息、触摸板状态信息（是否触摸）、按键状态信息（按下、释放的状态）、通过I2C接口读取 APDS9960 模块的传感器数值（环境光、接近检测数值），通过以太网连接到交换机或路由器，把信息发送给电脑。

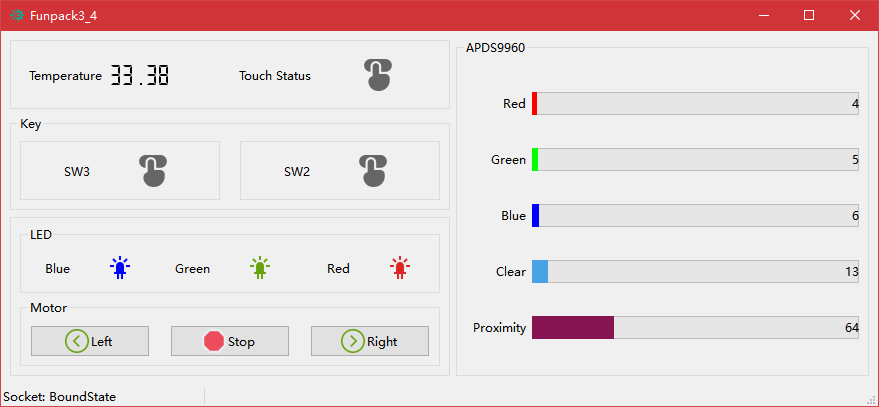

电脑作为服务器，通过网络接收板卡上传的信息。用户可与GUI交互，点击对应的控件通过网络发送命令给板卡，使板卡控制 RGB LED 亮灭，控制直流电机正转、反转和停止。

板卡上开发的是下位机代码，以 MUCXpresso for VSCdoe 作为开发环境；电脑段开发的是上位机代码，以 Qt v6.5.2 作为开发环境。

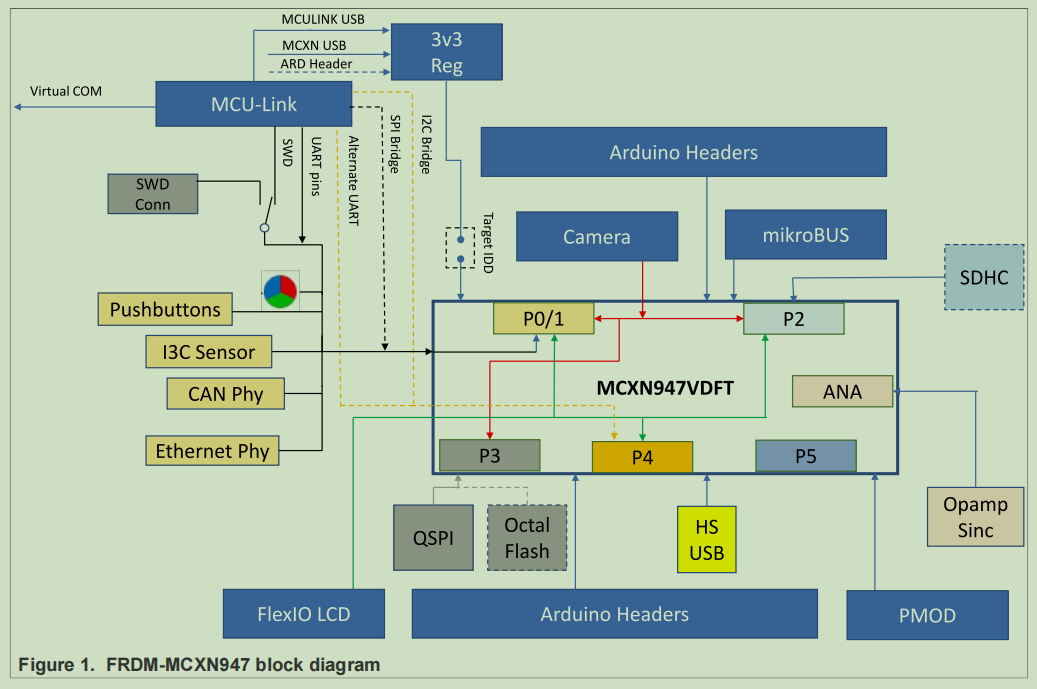

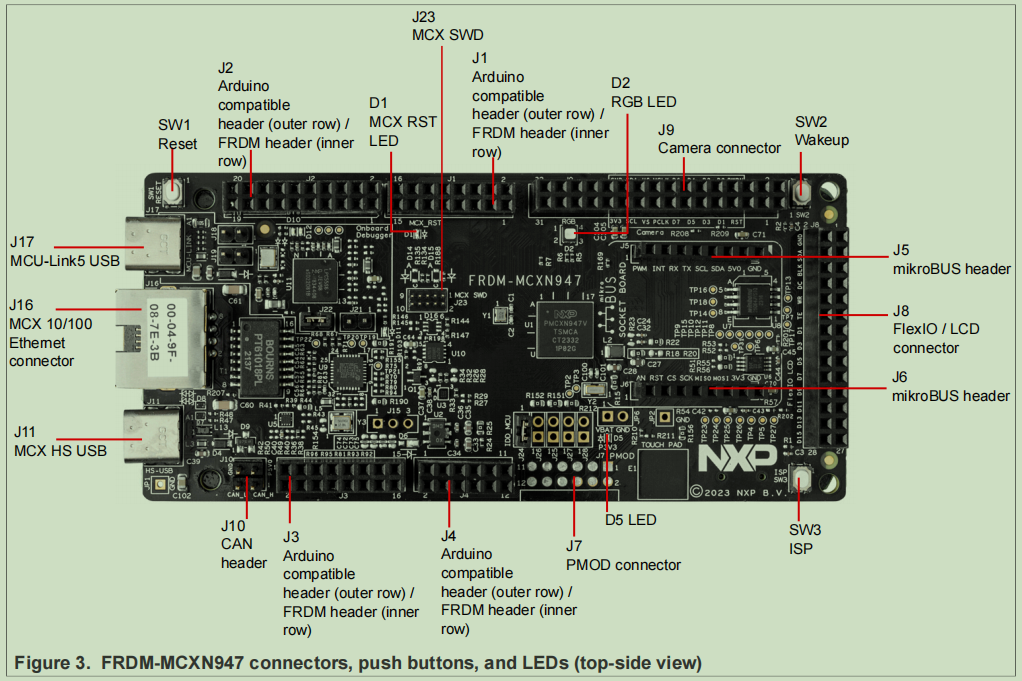

主控介绍

NXP FRDM-MCNX947 开发板是一个基于 MCXN947 设备的低成本设计评估板。MCXN947 设备在一个封装里集成了2个 ARM Cortex-M33 微控制器和一个神经处理单元（NPU）。此板卡有一个 64Mbit 的外部串行 Flash，一个支持 I3C 接口的 P3T1755DP 温度传感器，一个 TJA1057GTK/3A CAN PHY，一个 Ethernet PHY, SDHC 电路（卡座未焊接），一个 RGB LED，一个 Touch Pad，一个高速 USB 电路，多个按键，还有板载的 MCU-Link 调试器。此开发板兼容 Arduino 模块， Pmod 开发板和 mikroBUS。该开发板还支持一个摄像头模块和 NXP 低成本的 LCD 模块 PAR-LCD-S035。

温度传感器 P3T1755DP

此板卡包含一个 P3T1755DP 数字温度传感器，以演示 MCXN947 的 I3C 能力。该传感器设备允许32个I3C临时ID，支持板卡的全工作电压，可编程的超温报警，12比特分辨率，从-20°C到+85°C的精度为 ±0.5°(最大）。

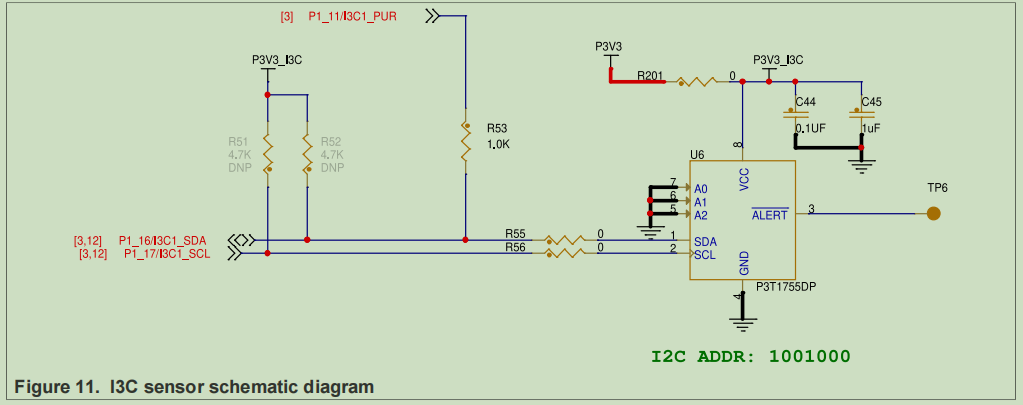

温度传感器的 7bit I2C地址为 0b1001000 即 0x48。原理图如下：

从原理图可知 I3C 通信有三个管脚需要配置：

1. I3C1_PUR 信号连接到 P1_11 管脚；
2. I3C1_SCL 信号连接到 P1_17 管脚；
3. I3C1_SDA 信号连接到 P1_16 管脚；

触摸板 TSI

一个触摸滑块用于触摸传感检测：通过 P1_3 引脚连接到 TSI 输入通道。

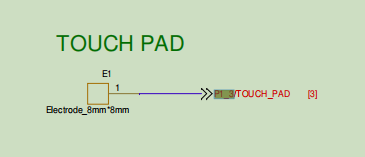

它的原理图如下，只需要把 P1_3 配置为 TSI 输入通道即可。

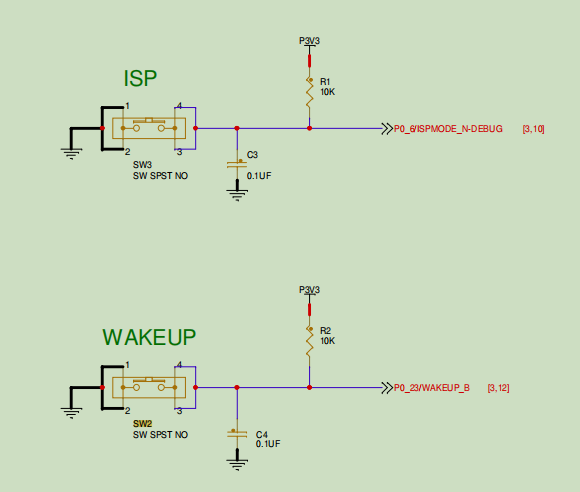

按键 SW2/3

板卡上有三个按键:

• SW1 复位按键，按下使得MCU复位、外设复位，重新执行复位代码。
• SW2 是一个通用输入，并且连接到唤醒管脚。按下时在 P0_23/WAKEUP_B 管脚产生低电平，否则保持高电平；
• SW3 是一个通用输入，并且可以作为 ISP 模式切换管脚。按下时在 P0_6/ISPMODE_N-DEBUG 管脚产生低电平，否则保持高电平。

这里把 SW2 和 SW3 作为普通按键，按键按下和释放的状态上传给电脑。而 SW1 无法通过代码键控，忽略。

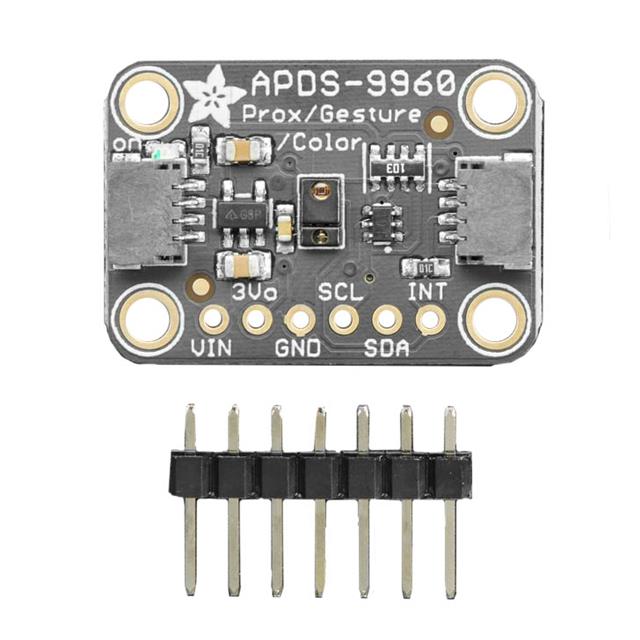

APDS9960 模块

此模块是一款8针封装的数字 RGB、环境光、接近和手势传感器设备。该设备具有 I2C 兼容的接口，可通过红外 LED 提供红、绿、蓝、清晰度、接近和手势感应。RGB 和环境光感应功能在各种照明条件下可通过衰减材料（包括变暗的玻璃）检测光强度。接近和手势功能是工厂调整和校准到 100mm 接近检测距离，无需客户校准。收拾检测利用四个定向光电二极管，集成了可见阻塞滤波器，以准确地感知简单的上下左右收拾或者更复杂的手势。模块内增加的微光学透镜提供了搞笑的红外能量传输和接受。内部状态机允许设备在 RGBC，接近和手势测量之间进入低功耗状态，提供非常低的功耗。可用于显示屏背光控制、相关色温感应、手机触摸屏禁用、数码相机触摸屏禁用、机械开关更换、手势检测等。

我的项目中只需要到 I2C 接口与此模块通信，而且是 GPIO 模拟的 I2C ：

• P3_16 配置为 I2C_SCL 信号
• P3_20 配置为 I2C_SDA 信号

以太网

在此板卡上，以太网控制器通过以太网 PHY 收发器连接到 RJ45 连接器。发送、接收和其他以太网信号在 P1 端口引脚上。 FRDM-MCXN947 只支持 RMII 配置。因此以太网 PHY LAN8741A-EN 的 TXD3 和 TXD2 引脚已分别通过电阻 R68 和 R67 接地。

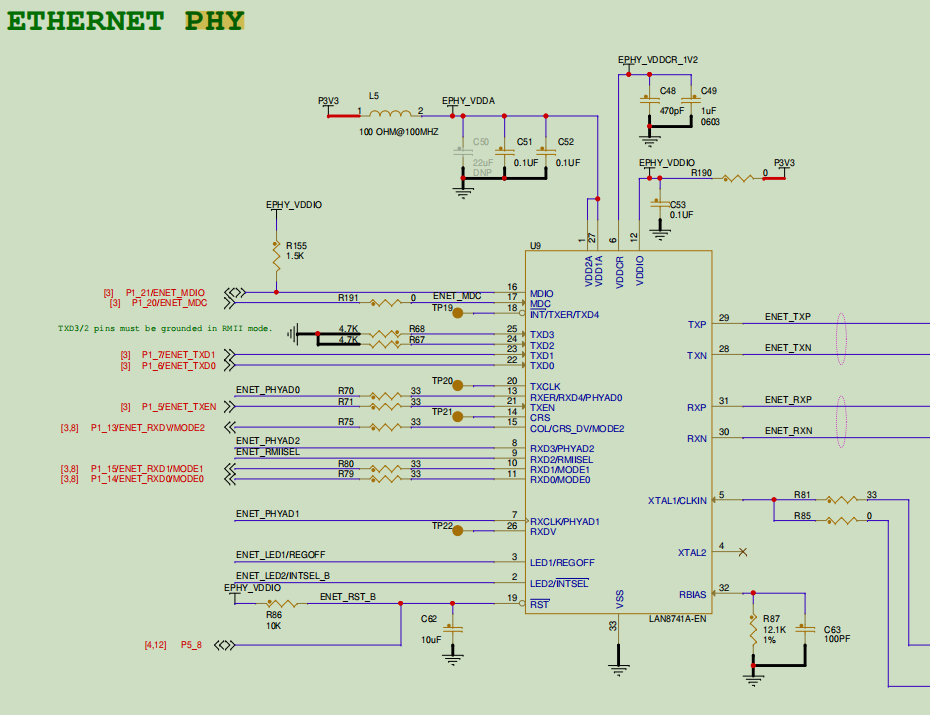

原理图如下

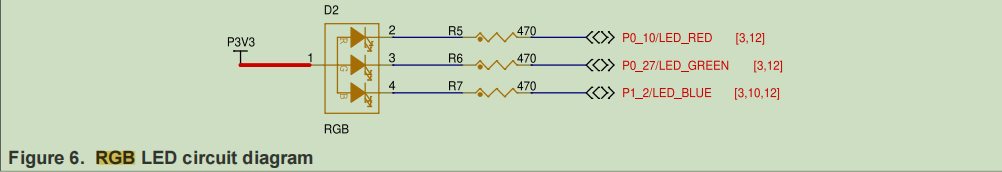

RGB LED

用户应用LED。每个LED可以由用户程序控制。

它的原来原理图如下：

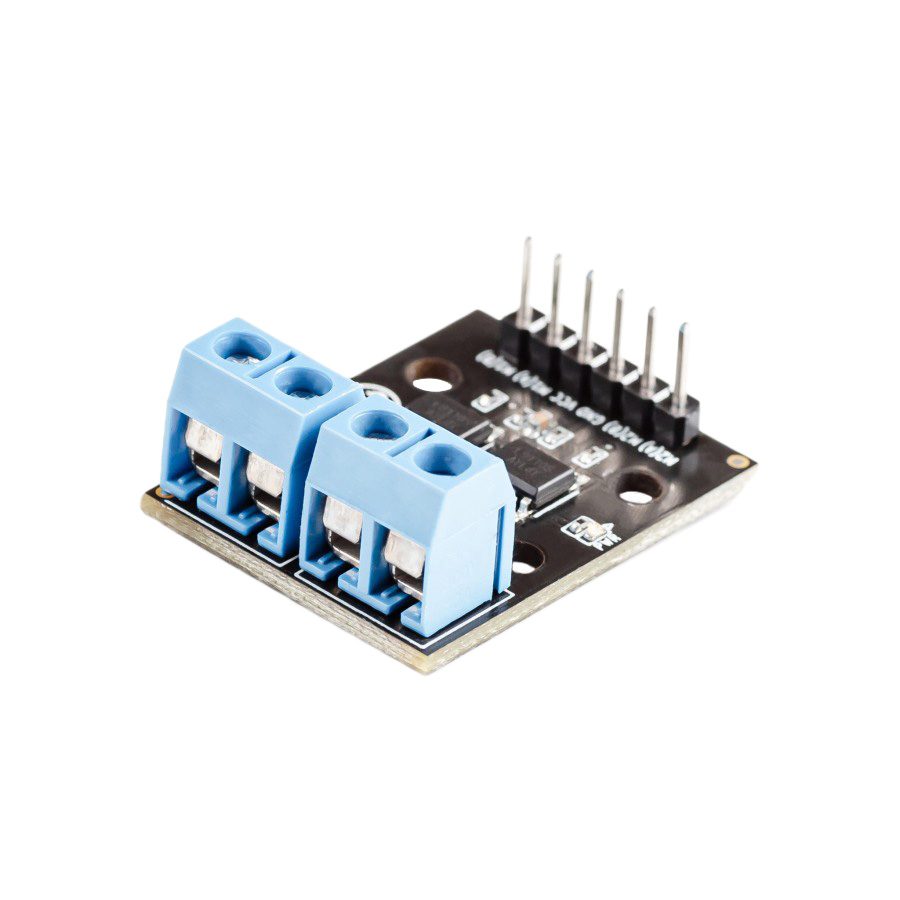

电机 L9110S 驱动模块

此电机驱动模块是双L9110S芯片的电机驱动模块。它支持的供电电压范围是 2.5-12V，供电电压越大则直流电机转速越快，前提不超过额定电压。

可同时驱动2个直流电机，或者1个4线2相式步进电机。

模块接口说明

6P 黑色排针说明：

1. VCC外接2.5V~12V电压；
2. GND 外接GND；
3. IA1 外接单片机IO口；
4. IB1 外接单片机IO口；
5. IA2 外接单片机IO口；
6. IB2 外接单片机IO口；

4P绿端子说明：

1. OA1 和 OB1 接直流电机2个引脚，无方向；
2. OA2 和 OB2 接直流电机2个引脚，无方向；

我的项目只用到一个电机，因此管脚配置如下：

1. P1_12 连接到 L9110S 1A 管脚；
2. P0_25 连接到 L9110S 1B 管脚；

软件流程图及各功能对应的主要代码片段及说明

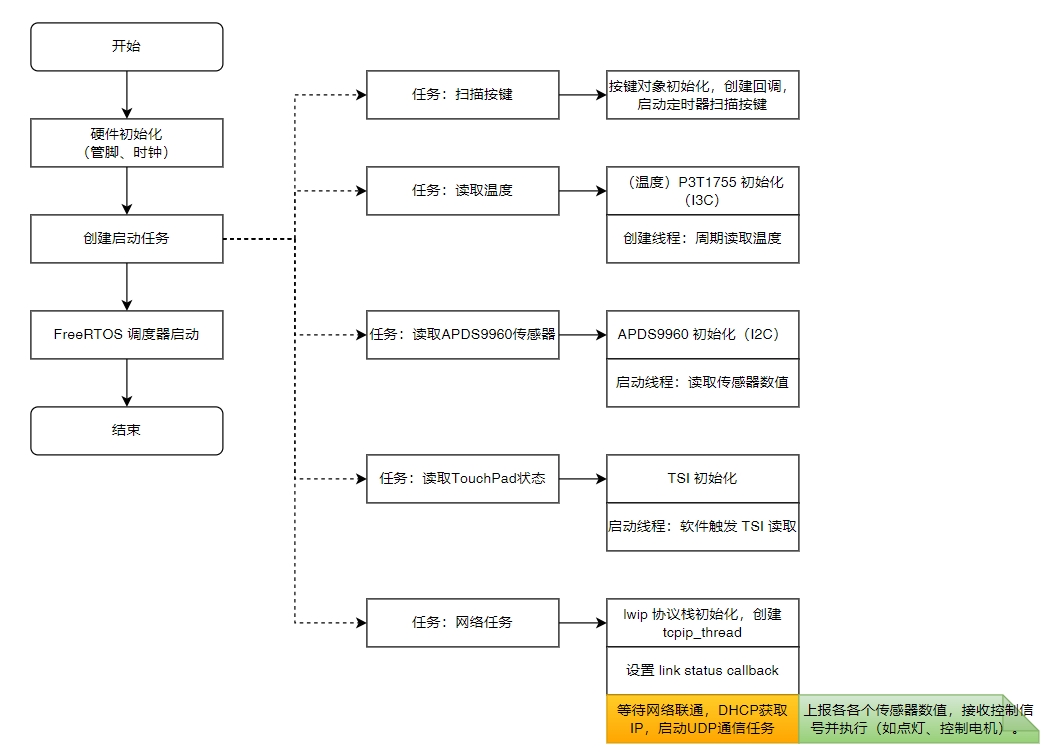

1. 下位机软件流程图

在讲解流程图之前，先申明本项目基于 MCUXpresso for VSCode 开发环境。先得安装 MCUXpresso IDE并下载一个 MCUXpress SDK 包，并且配置 MCUXpress for VSCode 才能编译下位机代码。

流程图说明

1. 主程序开始进行硬件初始化，主要是管脚和时钟初始化。管脚通过 MCUXpresso Config Tools v15.1 进行配置，保存的配置文件为 frdmmcxn947_funpack3_4.mex；
2. 创建启动任务：启动任务中创建子任务，分别启动按键扫描任务、读取温度的任务、读取APDS9960传感器的任务、读取 Touch Pad 状态的任务，最后启动网络任务，初始化 LwIP 协议栈，并通过DHCP客户端获取IP地址。成功获取IP地址之后才启动 UDP 通信任务，连接到电脑服务器，上传各个传感器数值，接收控制信号并执行（如操作 RGB LED 和控制电机）；
3. 最后启动 FreeRTOS 调度器；

主函数

	BOARD_InitBootClocks();
	BOARD_InitBootPeripherals();
	BOARD_InitBootPins();
	BOARD_InitSWD_DEBUGPins();

	bsp_enet_init();

	EnableIRQ(BOARD_APDS9960_GPIO_IRQ);

	// 调试串口打印日志
	BOARD_InitDebugConsole();

	PRINTF("\r\n");
	PRINTF("#######                                            #####          #       \r\n");
	PRINTF("#       #    # #    # #####    ##    ####  #    # #     #         #    #  \r\n");
	PRINTF("#       #    # ##   # #    #  #  #  #    # #   #        #         #    #  \r\n");
	PRINTF("#####   #    # # #  # #    # #    # #      ####    #####          #    #  \r\n");
	PRINTF("#       #    # #  # # #####  ###### #      #  #         #         ####### \r\n");
	PRINTF("#       #    # #   ## #      #    # #    # #   #  #     #              #  \r\n");
	PRINTF("#        ####  #    # #      #    #  ####  #    #  #####               #  \r\n");
	PRINTF("                                                          #######         \r\n");
	PRINTF("\r\n\t\t Build: %s %s\r\n\r\n", __DATE__, __TIME__);

	// perf_counter 初始化， true 表示 SysTick 已经由用户初始化了，perf_counter 无需再次初始化
	init_cycle_counter(true);

	if (xTaskCreate(zygote_task, "zygote_task", ZYGOTE_TASK_STACK_SIZE, NULL, ZYGOTE_TASK_PRIORITY, NULL) !=
        pdPASS)
    {
        PRINTF("Task creation failed!.\r\n");
        while (1)
            ;
    }
    vTaskStartScheduler();
    for (;;)
        ;

启动任务

此任务创建多个子任务，例如按键扫描任务、读取温度传感器的任务、读取APDS9960传感器的任务，读取TSI触摸状态的任务，以及创建网络通信任务。

static void zygote_task(void *pvParameters)
{
	uint32_t zygote_loop_cnt = 0;

	// 按键初始化，在此创建了扫描按键状态的软件定时器
	btn_init();

	temp_sensor_task_create();

	// 不使用 CLI 可以注释下面的代码
	vUARTCommandConsoleStart();
	extern void vRegisterSampleCLICommands(void);
	vRegisterSampleCLICommands();
	vRegisterBspCliCommands();

	apds9960_task_start();

	tsi_trigger_task_create();

	network_task_create();

	for (;;) {
		zygote_loop_cnt++;
		// PRINTF("zygote loop cnt: %u \r\n", zygote_loop_cnt);

		vTaskDelay(pdMS_TO_TICKS(2000));
	}
}

按键扫描任务

这里移植了一个 MultiButton 的库，参见 GitHub - 0x1abin/MultiButton: Button driver for embedded system

MultiButton 是一个小巧简单易用的事件驱动型按键驱动模块，可无限量扩展按键，按键事件的回调异步处理方式可以简化你的程序结构，去除冗余的按键处理硬编码，让你的按键业务逻辑更清晰。

注册两个按键对象 SW2 和 SW3，分别设置各种状态的回调函数，然后启动定时器开始扫描案件状态。在定时器回调函数中更新每个按键的状态。

void btn_init(void)
{
	// 按键管脚初始化已经在主函数中完成

	// 初始化 Button 对象
	button_init(&btn_sw2, read_button_gpio, 0, BTN_ID_SW2);

	button_init(&btn_sw3, read_button_gpio, 0, BTN_ID_SW3);

	// 绑定按键对应的回调函数
	button_attach(&btn_sw2, PRESS_DOWN, btn_sw2_press_down_cb);
	button_attach(&btn_sw2, PRESS_UP, btn_sw2_press_up_cb);
	button_attach(&btn_sw2, PRESS_REPEAT, btn_sw2_press_repeat_cb);
	button_attach(&btn_sw2, SINGLE_CLICK, btn_sw2_single_click_cb);
	button_attach(&btn_sw2, DOUBLE_CLICK, btn_sw2_double_click_cb);
	button_attach(&btn_sw2, LONG_PRESS_START, btn_sw2_long_press_start_cb);
	button_attach(&btn_sw2, LONG_PRESS_HOLD, btn_sw2_long_press_hold_cb);
	button_start(&btn_sw2);

	button_attach(&btn_sw3, PRESS_DOWN, btn_sw3_press_down_cb);
	button_attach(&btn_sw3, PRESS_UP, btn_sw3_press_up_cb);
	button_attach(&btn_sw3, PRESS_REPEAT, btn_sw3_press_repeat_cb);
	button_attach(&btn_sw3, SINGLE_CLICK, btn_sw3_single_click_cb);
	button_attach(&btn_sw3, DOUBLE_CLICK, btn_sw3_double_click_cb);
	button_attach(&btn_sw3, LONG_PRESS_START, btn_sw3_long_press_start_cb);
	button_attach(&btn_sw3, LONG_PRESS_HOLD, btn_sw3_long_press_hold_cb);
	button_start(&btn_sw3);

	// 创建软件定时器，每隔5ms调用一次 button_ticks
	swTimerHdl = xTimerCreate("sw_tmr_btn", SW_TIMER_PERIOD_MS, pdTRUE, 0, SwTimerCallback);
	if (NULL == swTimerHdl) {
		PRINTF("Failed to create swTimerHdl!!!\r\n");
		while (1);
	}
	xTimerStart(swTimerHdl, 0);
}

温度传感器任务

函数 temp_sensor_task_create() 只有两行代码，调用 temp_sensor_init() 通过 I3C 接口初始化温度传感器 P3T1755，然后创建任务 temp_sensor_task_entry()，在这个任务重每隔1秒钟读取一次温度数值。

通过I3C初始化温度传感器 P3T1755

void temp_sensor_init(void)
{
	status_t result = kStatus_Success;
	i3c_master_config_t masterConfig = { 0 };
	p3t1755_config_t p3t1755Config = { 0 };

	/* I3C 时钟初始化 */
	/* Attach PLL0 clock to I3C1, 150MHz/6 = 25MHz */
	CLOCK_SetClkDiv(kCLOCK_DivI3c1FClk, 6);
	CLOCK_AttachClk(kPLL0_to_I3C1FCLK);

	/* I3C 管脚初始化：已经在主函数中初始了，这里为空 */

	/* I3C master 配置 */
	I3C_MasterGetDefaultConfig(&masterConfig);
	masterConfig.baudRate_Hz.i2cBaud = EXAMPLE_I2C_BAUDRATE;
	masterConfig.baudRate_Hz.i3cPushPullBaud = EXAMPLE_I3C_PP_BAUDRATE;
	masterConfig.baudRate_Hz.i3cOpenDrainBaud = EXAMPLE_I3C_OD_BAUDRATE;
	masterConfig.enableOpenDrainStop = false;
	masterConfig.disableTimeout = true;
	I3C_MasterInit(EXAMPLE_MASTER, &masterConfig, I3C_MASTER_CLOCK_FREQUENCY);

	/* Create I3C handle */
	I3C_MasterTransferCreateHandle(EXAMPLE_MASTER, &g_i3c_m_handle, &masterCallback, NULL);

	/* P3T1755 初始化 */
	result = p3t1755_set_dynamic_address();
	if (kStatus_Success != result) {
		PRINTF("\r\nP3T1755 set dynamic address failed.\r\n");
	}

	p3t1755Config.writeTransfer = I3C_WriteSensor;
	p3t1755Config.readTransfer = I3C_ReadSensor;
	p3t1755Config.sensorAddress = SENSOR_ADDR;
	P3T1755_Init(&p3t1755Handle, &p3t1755Config);
}

读取温度数值的任务

void temp_sensor_task_entry(void *arg)
{
	status_t result = kStatus_Success;

	while (1) {
		result = P3T1755_ReadTemperature(&p3t1755Handle, &m_temperature);

		if (kStatus_Success != result) {
			PRINTF("\r\nP3T1755 read temperature failed!!!\r\n");
		} else {
			// TODO: 尚未支持浮点数打印，需要链接库支持
			// PRINTF("\r\nTemperature: %d.%d \r\n", ((int32_t)m_temperature) % 100, ((int32_t)(m_temperature * 100)) % 100);
		}

		vTaskDelay(pdMS_TO_TICKS(1000));
	}
}

APDS9960 传感器任务

函数 apds9960_task_start() 仅有两行代码，调用 apds9960_dev_init() 通过软件模拟的I2C接口初始化 APDS9960 设备，然后创建任务 apds9960_task_entry()，在此任务中每隔1秒钟读取一次环境光数值和接近传感器数值。

APDS9960 初始化

static uint8_t apds9960_dev_init(void)
{
	uint8_t res;
	uint8_t reg;
	uint32_t i;
	apds9960_info_t info;

	/* link interface function */
	DRIVER_APDS9960_LINK_INIT(&gs_handle, apds9960_handle_t);
	DRIVER_APDS9960_LINK_IIC_INIT(&gs_handle, apds9960_interface_iic_init);
	DRIVER_APDS9960_LINK_IIC_DEINIT(&gs_handle, apds9960_interface_iic_deinit);
	DRIVER_APDS9960_LINK_IIC_READ(&gs_handle, apds9960_interface_iic_read);
	DRIVER_APDS9960_LINK_IIC_WRITE(&gs_handle, apds9960_interface_iic_write);
	DRIVER_APDS9960_LINK_DELAY_MS(&gs_handle, apds9960_interface_delay_ms);
	DRIVER_APDS9960_LINK_DEBUG_PRINT(&gs_handle, apds9960_interface_debug_print);
	DRIVER_APDS9960_LINK_RECEIVE_CALLBACK(&gs_handle, apds9960_interface_receive_callback);

	/* get information */
	res = apds9960_info(&info);
	if (res != 0)
	{
		apds9960_interface_debug_print("apds9960: get info failed.\n");

		return 1;
	}
	else
	{
		/* print chip info */
		apds9960_interface_debug_print("apds9960: chip is %s.\n", info.chip_name);
		apds9960_interface_debug_print("apds9960: manufacturer is %s.\n", info.manufacturer_name);
		apds9960_interface_debug_print("apds9960: interface is %s.\n", info.interface);
		apds9960_interface_debug_print("apds9960: driver version is %d.%d.\n", info.driver_version / 1000, (info.driver_version % 1000) / 100);
		apds9960_interface_debug_print("apds9960: min supply voltage is %0.1fV.\n", info.supply_voltage_min_v);
		apds9960_interface_debug_print("apds9960: max supply voltage is %0.1fV.\n", info.supply_voltage_max_v);
		apds9960_interface_debug_print("apds9960: max current is %0.2fmA.\n", info.max_current_ma);
		apds9960_interface_debug_print("apds9960: max temperature is %0.1fC.\n", info.temperature_max);
		apds9960_interface_debug_print("apds9960: min temperature is %0.1fC.\n", info.temperature_min);
	}

	/* start read test */
	apds9960_interface_debug_print("apds9960: start read test.\n");

	/* init the apds9960 */
	res = apds9960_init(&gs_handle);
	if (res != 0)
	{
		apds9960_interface_debug_print("apds9960: init failed.\n");

		return 1;
	}

	/* power on */
	res = apds9960_set_conf(&gs_handle, APDS9960_CONF_POWER_ON, APDS9960_BOOL_TRUE);

	/* 代码太长了，这里仅截取一部分代码：以下都是设置 APDS9960 初始化参数 */

}

APDS9960 读取数值任务

此任务每隔1秒钟读取一次传感器数值，并保存到全局变量中。

static void apds9960_task_entry(void *arg)
{
	uint8_t res;
	uint8_t proximity;
	uint16_t red, green, blue, clear;

	while (1) {

		/* read rgbc */
		res = apds9960_read_rgbc(&gs_handle, (uint16_t *)&red, (uint16_t *)&green, (uint16_t *)&blue, (uint16_t *)&clear);
		if (res != 0)
		{
			apds9960_interface_debug_print("apds9960: read rgbc failed.\n");
			break;
		}

		/* read proximity */
		res = apds9960_read_proximity(&gs_handle, (uint8_t *)&proximity);
		if (res != 0)
		{
			apds9960_interface_debug_print("apds9960: read proximity failed.\n");
			break;
		}

		/* 拷贝数值 */
		mVal.red = red;
		mVal.green = green;
		mVal.blue = blue;
		mVal.clear = clear;
		mVal.proximity = proximity;

		#if 0
		/* output */
		apds9960_interface_debug_print("apds9960: red is 0x%04X.\n", red);
		apds9960_interface_debug_print("apds9960: green is 0x%04X.\n", green);
		apds9960_interface_debug_print("apds9960: blue is 0x%04X.\n", blue);
		apds9960_interface_debug_print("apds9960: clear is 0x%04X.\n", clear);
		apds9960_interface_debug_print("apds9960: proximity is 0x%02X.\n", proximity);
		#endif

		vTaskDelay(pdMS_TO_TICKS(1000));
	}

	(void)apds9960_deinit(&gs_handle);

	vTaskDelete(NULL);
}

TouchPad 任务

函数 tsi_trigger_task_create() 仅有两行代码，调用 tsi_init() 初始化 TSI 模块，然后创建任务 tsi_software_trigger() 每隔一段时间读取 TouchPad 状态。

TSI 初始化

TSI 模块支持轮询方式、软件触发和硬件定时器触发方式。这里选择软件触发方式。

void tsi_init(void)
{
	volatile uint32_t i = 0;
	tsi_selfCap_config_t tsiConfig_selfCap;

	/* Enables the clk_16k[1] */
	CLOCK_SetupClk16KClocking(kCLOCK_Clk16KToVsys);

	CLOCK_SetClkDiv(kCLOCK_DivTsiClk, 1);
	CLOCK_AttachClk(kCLK_IN_to_TSI);

	// NOTE: TSI 管脚已经在 BOARD_InitPins() 中初始化了

	/* TSI default hardware configuration for self-cap mode */
	TSI_GetSelfCapModeDefaultConfig(&tsiConfig_selfCap);

	/* Initialize the TSI */
	TSI_InitSelfCapMode(APP_TSI, &tsiConfig_selfCap);

	/* Enable noise cancellation function */
	TSI_EnableNoiseCancellation(APP_TSI, true);

	NVIC_EnableIRQ(TSI0_IRQn);
	TSI_EnableModule(APP_TSI, true); /* Enable module */

	/**********  Calibration  Process  ***********/
	memset((void *)&buffer, 0, sizeof(buffer));
	TSI_SelfCapCalibrate(APP_TSI, &buffer);

	/* Print calibrated counter values */
	for (i = 0; i < FSL_FEATURE_TSI_CHANNEL_COUNT; i++)
	{
		// PRINTF("Calibrated counters for channel %d is : %d \r\n", i, buffer.calibratedData[i]);
	}

	/* 使能软件触发方式 */
	TSI_EnableInterrupts(APP_TSI, kTSI_GlobalInterruptEnable);
	TSI_EnableInterrupts(APP_TSI, kTSI_EndOfScanInterruptEnable);
	TSI_ClearStatusFlags(APP_TSI, kTSI_EndOfScanFlag);
	TSI_SetSelfCapMeasuredChannel(APP_TSI, BOARD_TSI_ELECTRODE_1);
}

TSI 读取

因为是软件出发方式，任务中只是开启触发，实际读取结果是在 TSI 中断中。

void tsi_software_trigger(void *arg)
{
	while (1) {
		// 启动软件触发方式
		while (s_tsiInProgress)
		{
			TSI_StartSoftwareTrigger(APP_TSI);
		}
		s_tsiInProgress = true;
		// PRINTF("Channel %d Normal mode counter is: %d \r\n", BOARD_TSI_ELECTRODE_1, TSI_GetCounter(APP_TSI));

		vTaskDelay(pdMS_TO_TICKS(20));
	}
}


void TSI0_IRQHandler(void)
{
#if BOARD_TSI_ELECTRODE_1 > 15
	/* errata ERR051410: When reading TSI_COMFIG[TSICH] bitfield, the upper most bit will always be 0. */
	if ((TSI_GetSelfCapMeasuredChannel(APP_TSI) | 0x10U) == BOARD_TSI_ELECTRODE_1)
#else
	if (TSI_GetSelfCapMeasuredChannel(APP_TSI) == BOARD_TSI_ELECTRODE_1)
#endif
	{
		if (TSI_GetCounter(APP_TSI) > (uint16_t)(buffer.calibratedData[BOARD_TSI_ELECTRODE_1] + TOUCH_DELTA_VALUE))
		{
			m_TsiStatus = TSI_STATUS_TOUCHED;
			m_tsiTrigTick = xTaskGetTickCount();
			s_tsiInProgress = false;
		}
	}

	/* Clear endOfScan flag */
	TSI_ClearStatusFlags(APP_TSI, kTSI_EndOfScanFlag);
	SDK_ISR_EXIT_BARRIER;
}

网络任务

最后最复杂的就是网络任务。它先初始化以太网接口，启动 LwIP 协议栈，创建 tcpip_thread， 然后等待 DHCP 获取IP地址，最后才是启动 UDP 通信任务。

UDP 通信任务才是本次项目的重点，业务逻辑在此。其他几个以太网任务都只是为了初始化网络，成功获取IP地址，不是重点。

void network_task_create(void)
{
	xDHCPReadySemaphore = xSemaphoreCreateBinary();
	if (NULL == xDHCPReadySemaphore) {
		LWIP_ASSERT("Failed to create DHCP ready semaphore!!!\r\n", 0);
	}

	if (sys_thread_new("enet_init", stack_init, NULL,
		INIT_THREAD_STACKSIZE, INIT_THREAD_PRIO) == NULL) {
		LWIP_ASSERT("enet_init: task create failed.\r\n", 0);
	}

	// 创建一个网络任务，但是先要等待 DHCP 成功获取 IP 地址，然后通过 UDP 多播通信
	if (xTaskCreate(udp_communicate_task, "UDP-Task",
		MY_NETWORK_TASK_STACK_SIZE, NULL,
		MY_NETWORK_TASK_PRIORITY, NULL) == pdFALSE) {
		LWIP_ASSERT("Failed to create UDP-Task!!!\r\n", 0);
	}
}

UDP 通信任务主体

• 等待 IP 地址获取成功；
• 创建 UDP 套接字，绑定到本地端口；
• 设置服务器IP地址和端口号（即电脑的IP地址和端口号，这里为了简便，硬编码）；
• 然后调用 reprot_xxx() 上报各个模块的信息；
• 接收 UDP 报文，调用 dispatch_ctrl_msg() 操作执行器类的设备执行动作，例如 RGB LED 点亮和熄灭，电机转动和停止；

/**
 * @brief UDP 通信任务，和主机通信
 *
 * @param pvParameters
 */
void udp_communicate_task(void *pvParameters)
{
	err_t err;

	// 服务器地址信息
	m_ServerAddr.sin_family = AF_INET;
	m_ServerAddr.sin_addr.s_addr = inet_addr(SERVER_IP);
	m_ServerAddr.sin_port = htons(SERVER_PORT);

	// 本地地址信息
	m_LocalAddr.sin_family = AF_INET;
	m_LocalAddr.sin_addr.s_addr = INADDR_ANY;
	m_LocalAddr.sin_port = htons(MY_NETWORK_LOCAL_PORT);

	// 任务一开始，先等待 DHCP 成功获取 IP 地址
	for (;;) {
		if (xSemaphoreTake(xDHCPReadySemaphore, portMAX_DELAY) == pdTRUE) {
			// 推迟 500ms 再初始化应用
			vTaskDelay(pdMS_TO_TICKS(500));

			// 成功获取 IP 地址
			PRINTF("Succeed to get IP \r\n");

			// 创建 UDP socket
			m_UdpSocket = socket(AF_INET, SOCK_DGRAM, IPPROTO_UDP);
			if (m_UdpSocket < 0) {
				// 创建 UDP socket 失败
				PRINTF("Failed to create UDP socket!!!\r\n");
				// TODO:

			}

			// 绑定到本地端口
			if (bind(m_UdpSocket, (struct sockaddr *)&m_LocalAddr, sizeof(struct sockaddr)) == -1) {
				PRINTF("Failed to bind port = %u \r\n", MY_NETWORK_LOCAL_PORT);
				// TODO:
			}

			// 设置一个结构体，作为全局的参数
			m_PeerInfo.local_sock = m_UdpSocket;
			m_PeerInfo.peer_addr = &m_ServerAddr;
			m_PeerInfo.sock_len = addr_len;

			// 设置接收超时时间
			struct timeval sock_recv_timeout =
			{
				.tv_sec = 0,          // 秒
				.tv_usec = 1000 * 200  // 微秒
			};

			if (setsockopt(m_UdpSocket, SOL_SOCKET, SO_RCVTIMEO, &sock_recv_timeout, sizeof(sock_recv_timeout)) == -1) {
				PRINTF("Failed to set socket recv timeout\r\n");
				// TODO: 错误处理
			}

			while (1) { // 收发数据

				// 先发送
				report_temperature( &m_PeerInfo ); // 上报温度信息

				report_btn_info(&m_PeerInfo); // 上报按键信息

				report_led_info(&m_PeerInfo); // 上报 LED 信息

				report_tsi_info(&m_PeerInfo); // 上报 TSI 信息

				report_apds9960_info(&m_PeerInfo); // 上报 APDS9960 测量信息

				// 再接收
				memset(m_RecvBuffer, 0, RECV_BUF_LEN);
				int bytes_received = recvfrom(m_UdpSocket, m_RecvBuffer, sizeof(m_RecvBuffer), 0, (struct sockaddr *)&m_TempAddr, &addr_len);
				if (bytes_received > 0) {
					// 处理接收到的数据
					PRINTF("UDP RECV| %s:%d | %s \r\n", inet_ntoa(m_TempAddr.sin_addr), ntohs(m_TempAddr.sin_port), m_RecvBuffer);
					dispatch_ctrl_msg((const char *)m_RecvBuffer, bytes_received);
				}
			}
			vTaskDelay(pdMS_TO_TICKS(10));
		}

		vTaskDelay(pdMS_TO_TICKS(500));
	}
}

这里以上报温度信息为例，贴上代码。

/**
 * @brief 上报温度的格式为 RPT:TEMP:%f
 */
static void report_temperature(my_network_peer_t *peer)
{
	double tempC = 0.0f;
	char msg[16] = {0};

	tempC = temperature_read();
	sprintf(msg, "RPT:TEMP:%6.2f\r\n", tempC);

	sendto(peer->local_sock, msg, strlen(msg), 0, (const struct sockaddr *)peer->peer_addr, peer->sock_len);
}

每一种传感器上报信息都有各自的格式，参见代码。

执行器类的执行函数参见 dispatch_ctrl_msg() 函数。比较接收到的信息并执行对应的函数。重点在结构体 m_CtrlMsgProcess。

/**
 * @brief 解析服务器发送的 CTRL:xxx 命令，并交给底层去执行
 *
 * @param msg
 * @param length
 * @return int 成功返回0；失败返回-1
 */
static int dispatch_ctrl_msg(const char *msg, int length)
{
	int retval = -1; // 默认失败
	char *p;

	// 参数检查
	if ((NULL == msg) || (0 == length)) {
		PRINTF("Empty Ctrl Msg!!!\r\n");
		return -1;
	}

	if (length >= CTRL_MSG_LEN) { // 如果消息太长了，截断
		length = CTRL_MSG_LEN;
	}

	// 先缓存消息
	memset((void *)m_CtrlMsgBuffer, 0, CTRL_MSG_LEN);
	memcpy((void *)m_CtrlMsgBuffer, (const void *)msg, length);

	// 开始解析消息
	for (int i = 0; i < ARRAY_SIZE(m_CtrlMsgProcess); i++) {
		ctrl_msg_process_t msg_p = m_CtrlMsgProcess[i];

		if (strncmp(m_CtrlMsgBuffer, msg_p.msg, strlen(msg_p.msg)) == 0) {
			msg_p.hdl();
			retval = 0;
			break;
		}
	}

	return retval;
}


static ctrl_msg_process_t m_CtrlMsgProcess[] = {
	{
		.msg = "CTRL:LEDR:ON",
		.hdl = ctrl_ledr_on
	},
	{
		.msg = "CTRL:LEDR:OFF",
		.hdl = ctrl_ledr_off
	},
	{
		.msg = "CTRL:LEDG:ON",
		.hdl = ctrl_ledg_on
	},
	{
		.msg = "CTRL:LEDG:OFF",
		.hdl = ctrl_ledg_off
	},
	{
		.msg = "CTRL:LEDB:ON",
		.hdl = ctrl_ledb_on
	},
	{
		.msg = "CTRL:LEDB:OFF",
		.hdl = ctrl_ledb_off
	},
	{
		.msg = "CTRL:MOTOR:STOP",
		.hdl = ctrl_motor_stop
	},
	{
		.msg = "CTRL:MOTOR:FORWARD",
		.hdl = ctrl_motor_forward
	},
	{
		.msg = "CTRL:MOTOR:BACKWARD",
		.hdl = ctrl_motor_backward
	}
};

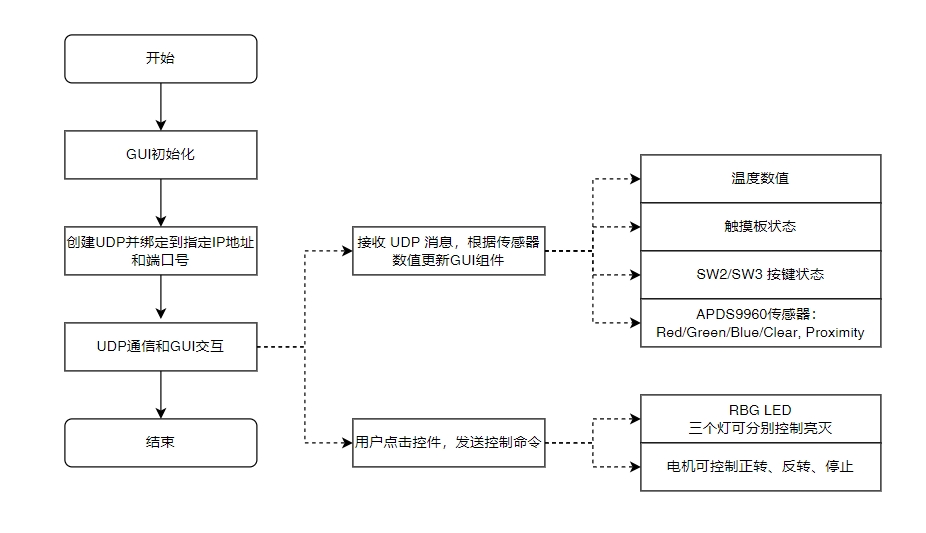

2. 上位机软件流程图

上位机是以 Qt 编写的，拖拽生成 UI 布局并绑定各个控件的回调函数。

接收到 UDP 消息，解析并更新对应的控件状态和数值。

用户与 GUI 交互，则发送控制命令给板卡，让板卡执行动作。

Qt 编写的界面如下：

功能展示及说明

板卡实物如下

功能演示参见网址：Funpack3_4-MCXN947-哔哩哔哩

对本活动的心得体会

此次活动收获挺多，从完全不熟悉 NXP 开发环境到熟练的搭建 MCUXpress IDE 环境，安装 MCUXpress for VSCode 开发环境，再到使用 MCUXpresso Config Tools 配置管脚，每一个都是新知识。

NXP 的 MCX 系列 MCU 不同于某32，管脚配置和时钟配置要更复杂，幸亏有例程可以参考，不然无从下手。幸好 NXP 的工具团队也很强大，推出了强大的 IDE 和配置工具，帮助用户手上。

此外勇敢试错、进入 debug 模式可快速的定位和解决问题，是推进项目前进的助推器。

一点点小小的建议：同一个厂商的不同系列的板卡可以连续推几期，巩固对厂商各种IP的理解，熟悉厂商不同产品线的应用场景。
