内容介绍

项目描述

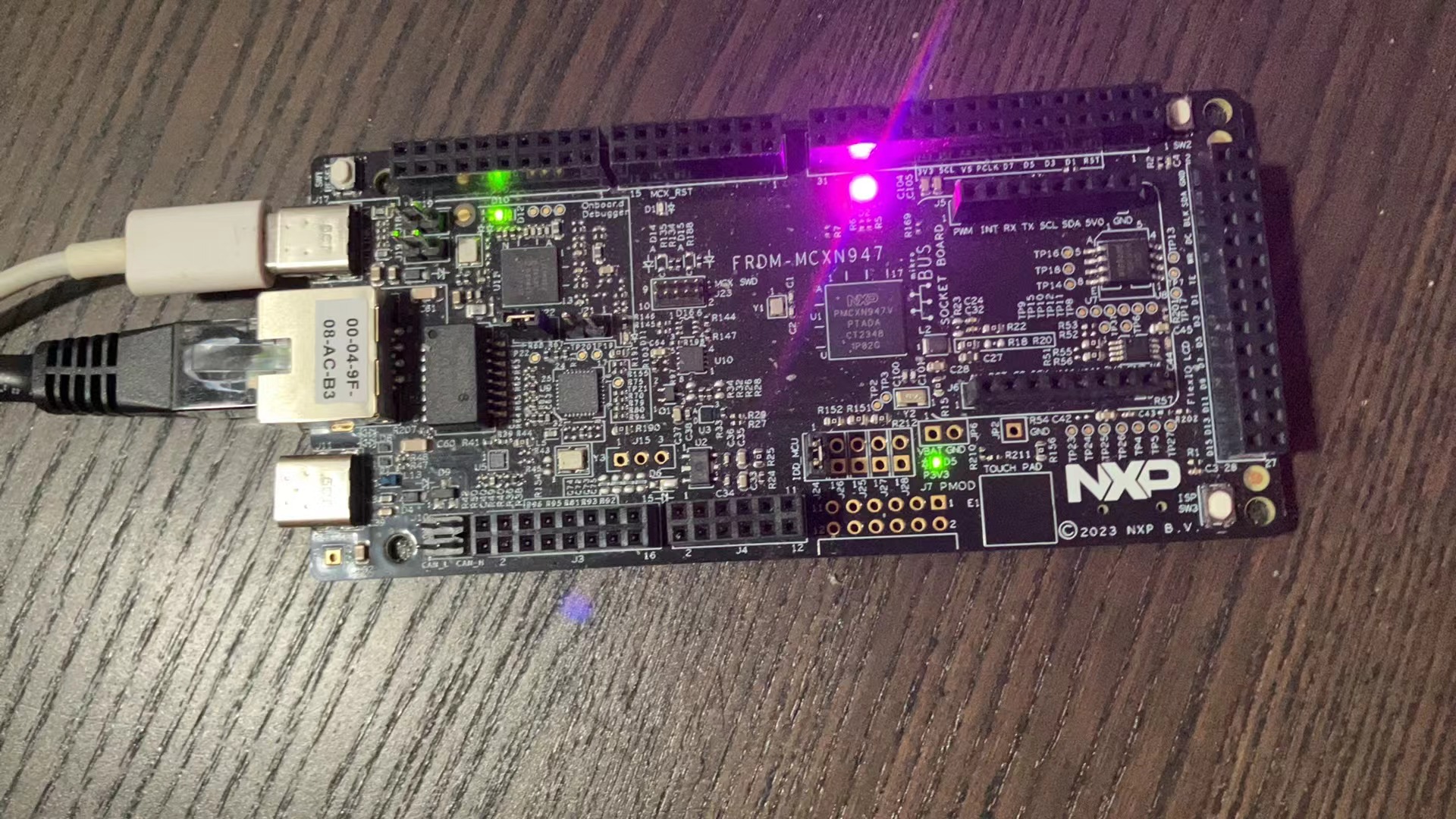

这个项目使用FRDM-MCXN947开发板，实现了物联网通信，可以通过MQTT，实时向服务器广播按键，触控板和温度传感器数据；并可以通过其他设备控制板载RGB LED。

软件流程图及各功能对应的主要代码片段及说明

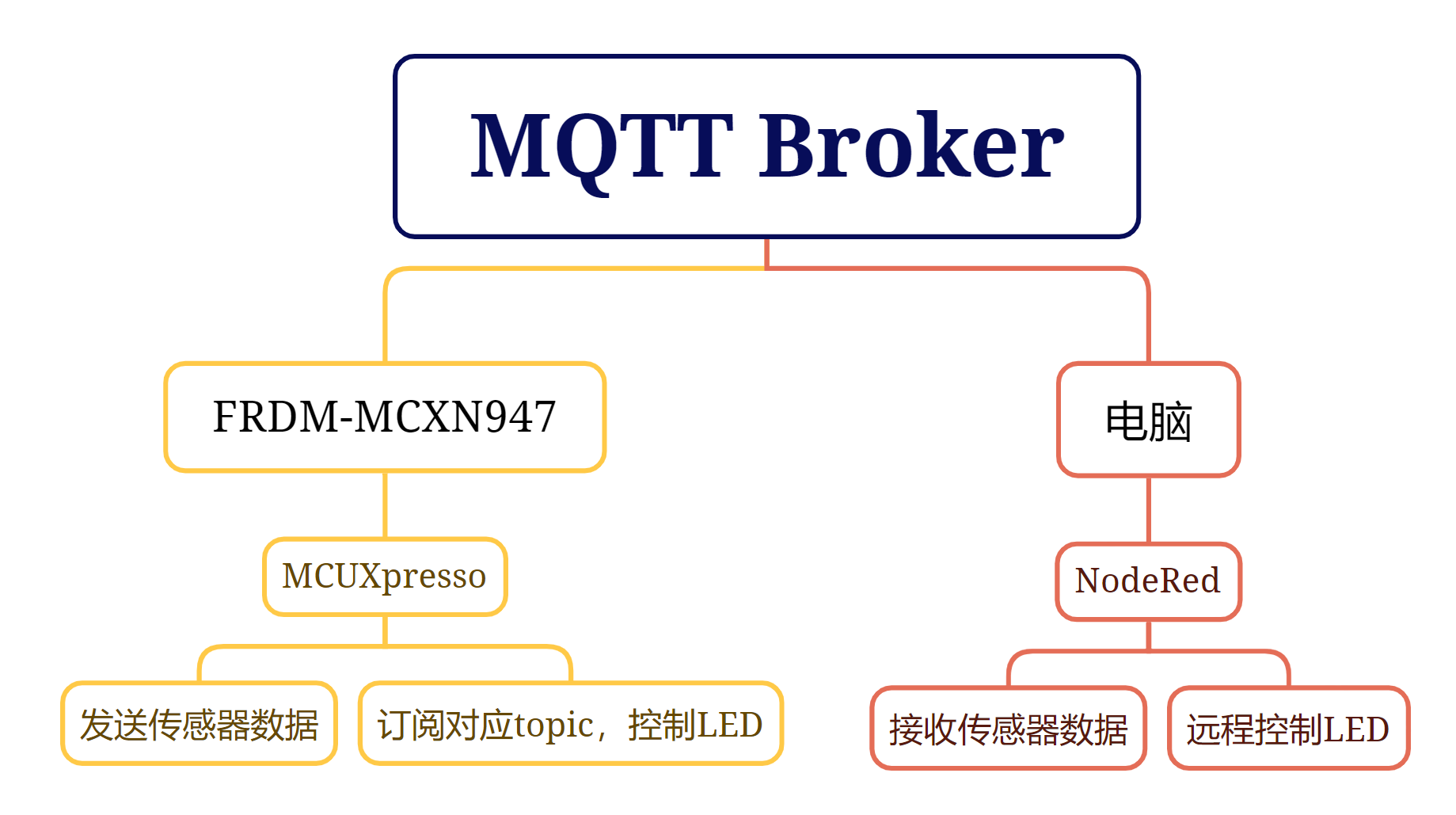

整个项目实现的流程图如下：

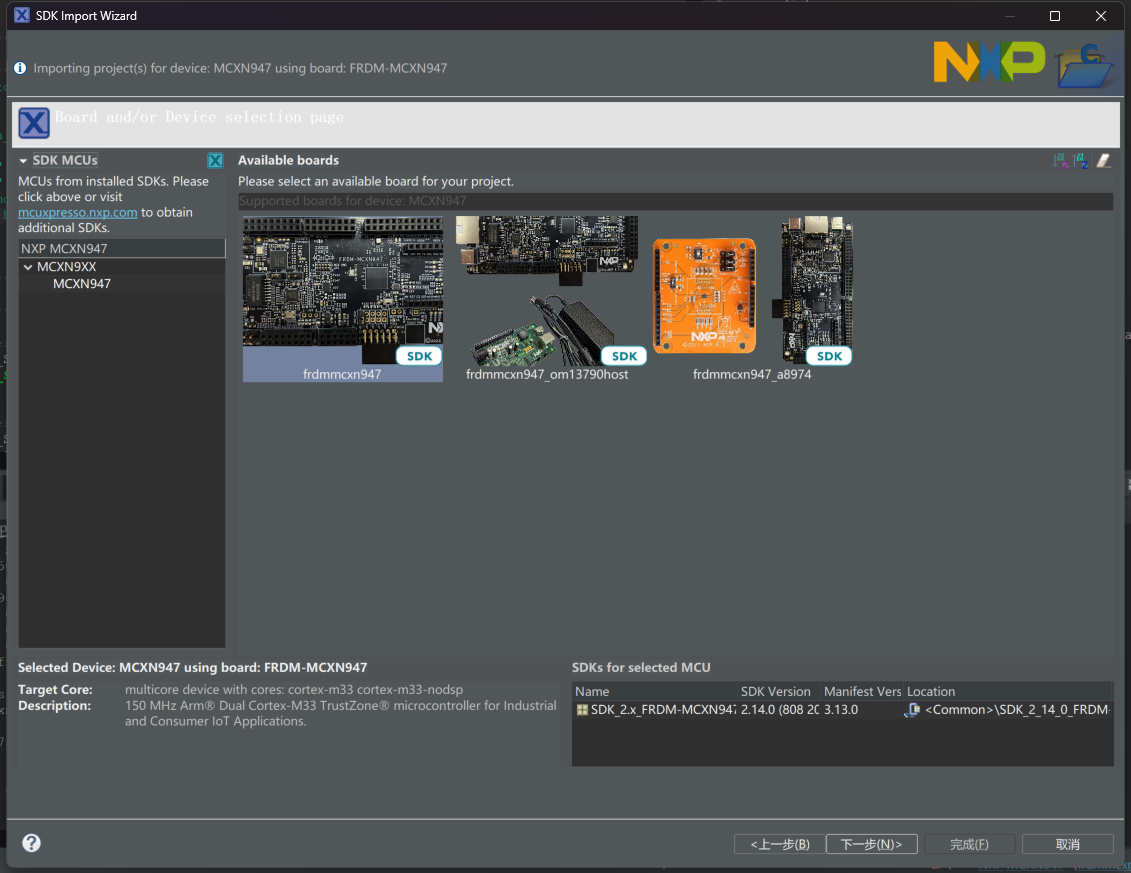

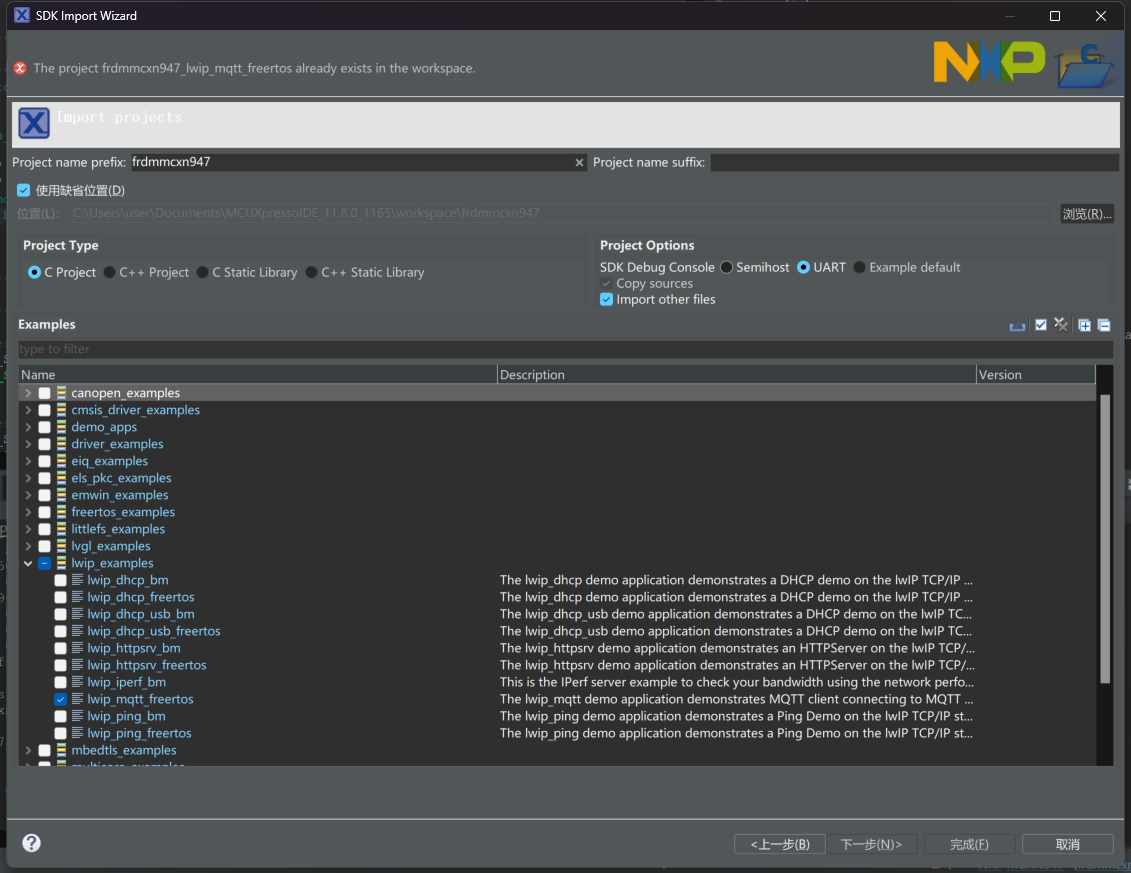

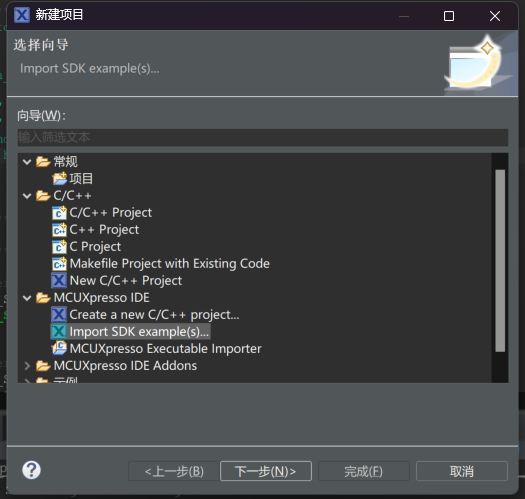

在MCUXpresso上可以通过以下方式导入官方例程。本项目基于官方MQTT例程修改得到。

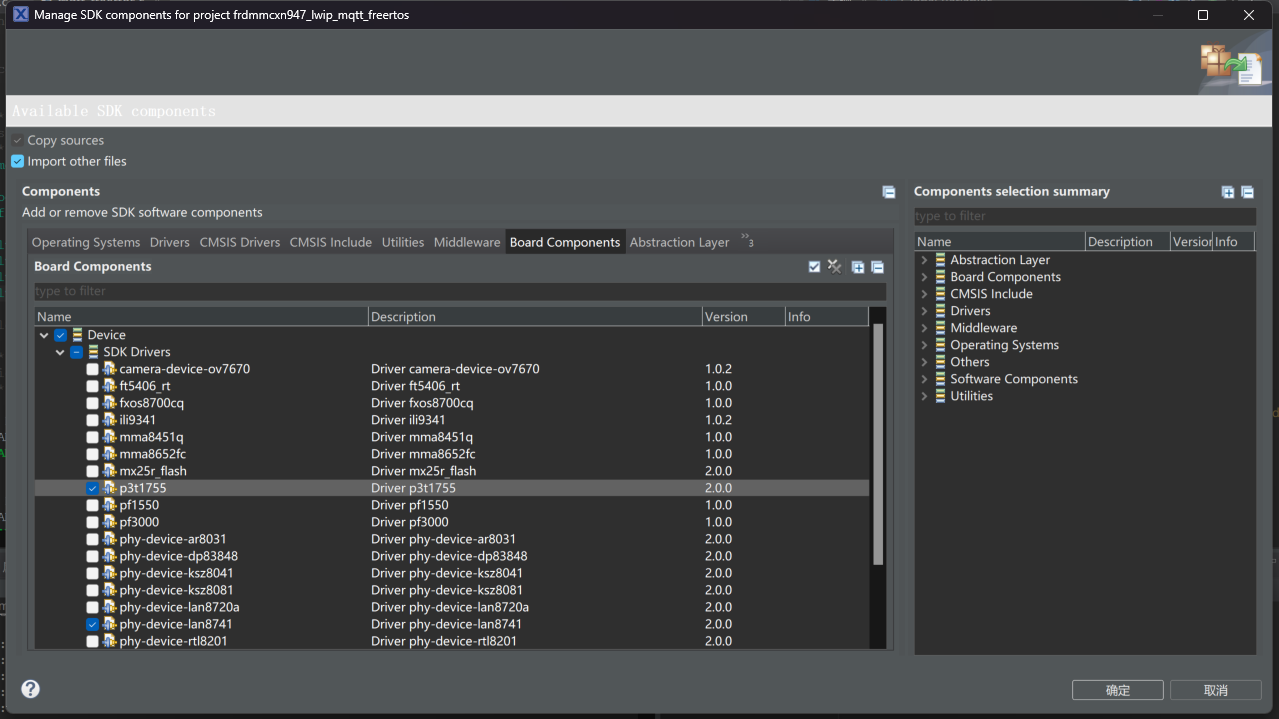

导入例程后，首先要在例程项目里添加新的驱动和组件。具体添加的内容可以通过和其他相关例程对比，将缺少的补充上。

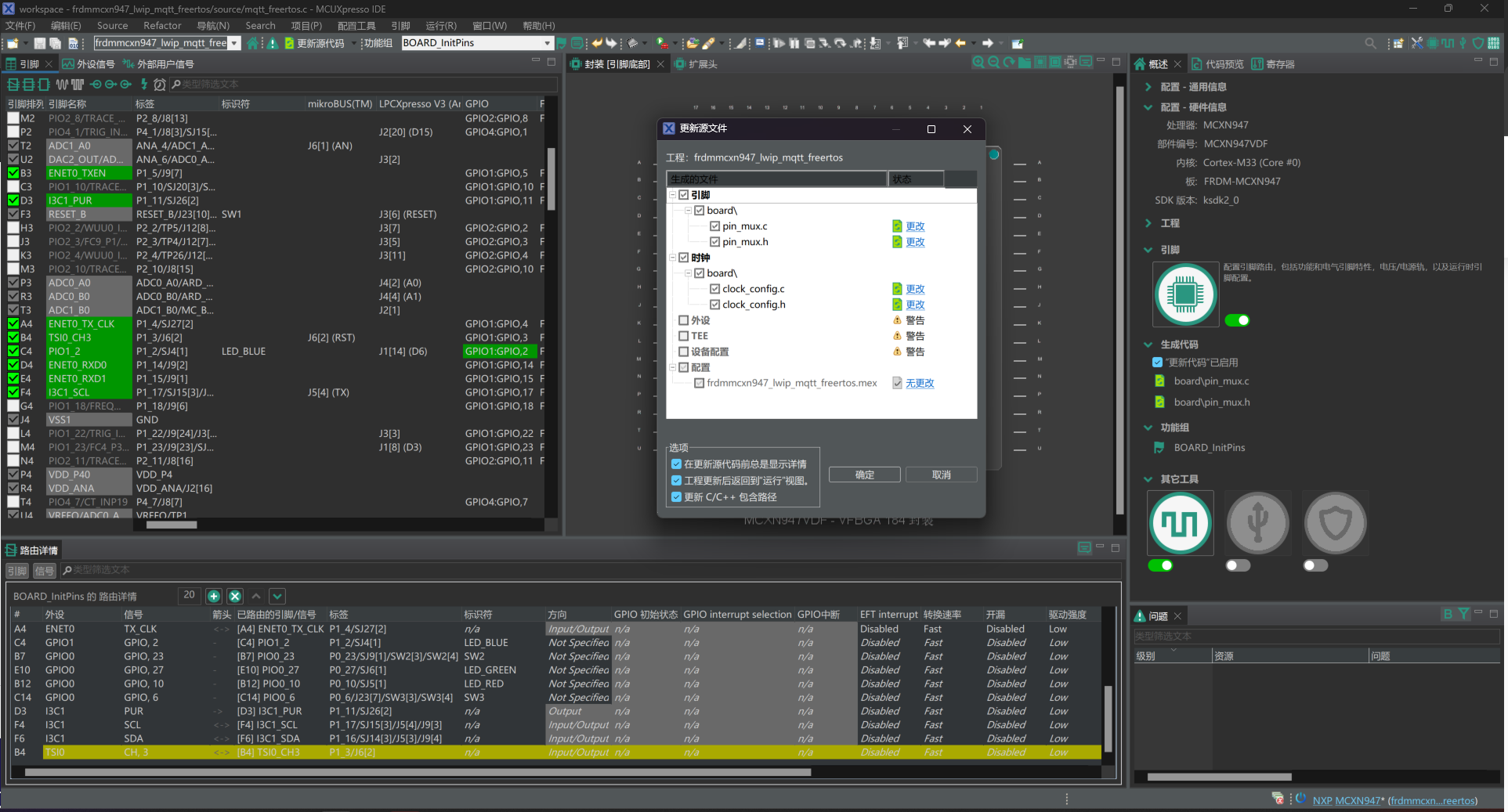

对于其他相关例程用到的额外引脚，也需要进行配置。同样可以通过对比其他例程得到需要添加的引脚。

具体添加的驱动，组件以及引脚配置可以参见项目附件中的源代码工程文件。

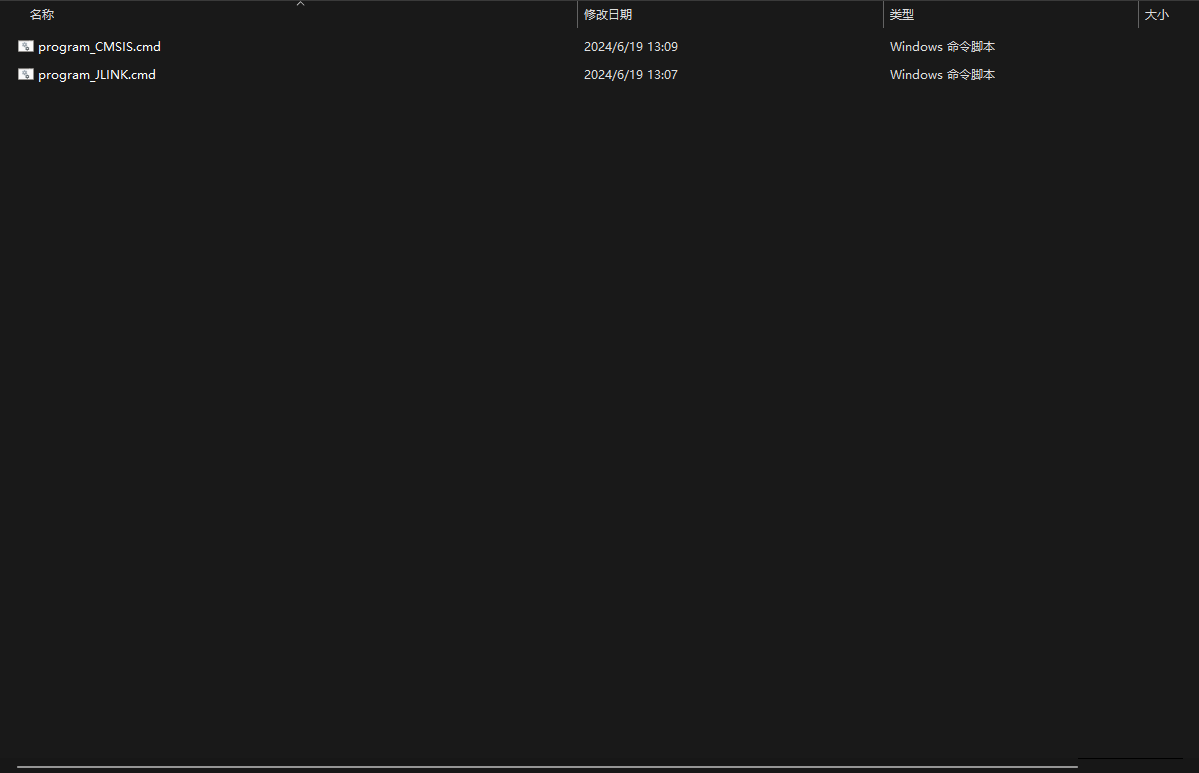

上传和调试程序的时候我遇到了一些问题，默认的LinkServer死活无法成功上传程序。通过查询官方文档，可以知道我们可以通过给编程器烧写J-link固件让它变成J-link。具体的方法是先去到MCUXpresso安装目录的nxp\MCU-LINK_installer_3.146\scripts下，可以看到有个program_JLINK.cmd文件。

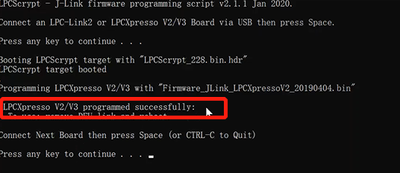

运行文件前，先用跳线帽短路板子上的J21，然后给开发板重新上电，再运行。如果看到下面的输出，说明已经刷写成功。

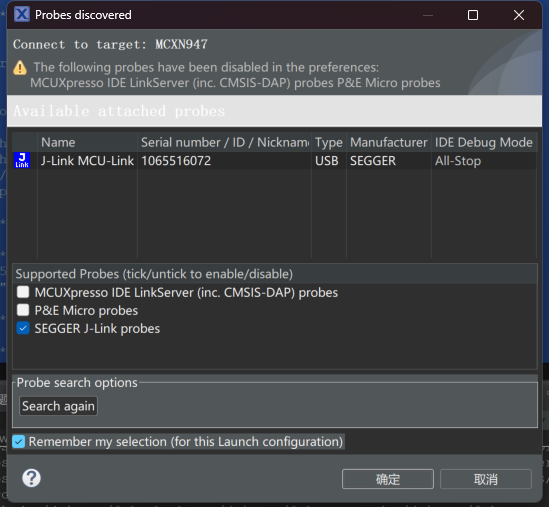

接着回到MCUXpresso中，点击debug按钮，在跳出来的配置窗口中记得把除J-link以外的剩余两个选项都勾掉。完成后就可以正常调试板卡。

项目代码编写，主要是把其他相关项目的主程序文件代码补充在中。补充完成后的完整代码贴在下面，需要在使用前自行按需修改MQTT broker的地址，端口及身份验证信息。


#ifndef EXAMPLE_MQTT_SERVER_HOST

#define EXAMPLE_MQTT_SERVER_HOST "192.168.1.100"

#endif



/*! @brief MQTT server port number. */

#ifndef EXAMPLE_MQTT_SERVER_PORT

#define EXAMPLE_MQTT_SERVER_PORT 1883

#endif



/*! @brief MQTT server USERNAME. */

#ifndef EXAMPLE_MQTT_SERVER_USERNAME

#define EXAMPLE_MQTT_SERVER_USERNAME NULL

// #define EXAMPLE_MQTT_SERVER_USERNAME ""

#endif



/*! @brief MQTT server PASSWORD. */

#ifndef EXAMPLE_MQTT_SERVER_PASSWORD

#define EXAMPLE_MQTT_SERVER_PASSWORD NULL

// #define EXAMPLE_MQTT_SERVER_PASSWORD ""

#endif

电脑端使用的NodeRed，包括MQTT服务器，可以假设在任何一台具有Docker环境的主机中。通过docker compose来安装。先创建好下面的配置文件，然后使用docker compose up就可以完成配置。

version: "3"

services:
  mosquitto:
    image: eclipse-mosquitto
    container_name: mosquitto
    network_mode: host
    volumes:
      - /home/hao/docker/mosquitto/mosquitto/config:/mosquitto/config
      - /home/hao/docker/mosquitto/mosquitto/data:/mosquitto/data
      - /home/hao/docker/mosquitto/mosquitto/log:/mosquitto/log
    healthcheck:
      test: ["CMD", "ping", "-c", "3", "localhost"]
      interval: 30s
      timeout: 10s
      retries: 3
      start_period: 10s
    restart: unless-stopped

  nodered:
    image: nodered/node-red
    container_name: nodered
    network_mode: host
    volumes:
      - /home/hao/docker/nodered/data:/data
    restart: unless-stopped

至于Docker安装，MQTT服务端的配置和Nodered的配置，网上有大量的资料，这里就不再赘述了。

通过电脑端网页登陆NodeRed，我们可以编写一个简单的结构来实现与FRDM-MCXN947的双向通信。配置好的结构可以导出成为json文件，复刻时可以直接导入，然后修改一下自己MQTT服务器的信息就可以了。

配置是以json格式进行记录的，可以方便的导入导出。完整的json文件在附件中。

功能展示及说明

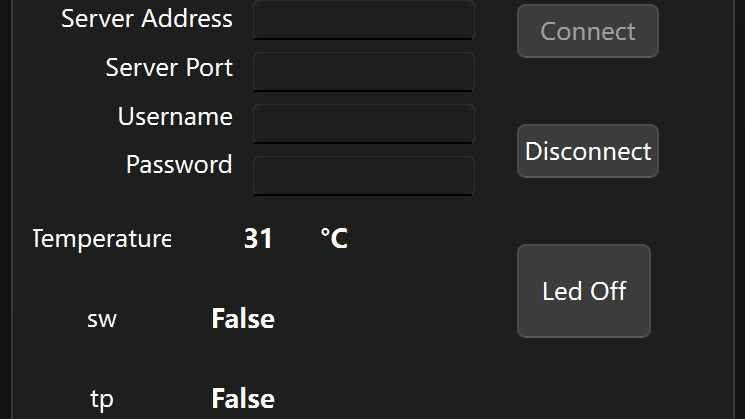

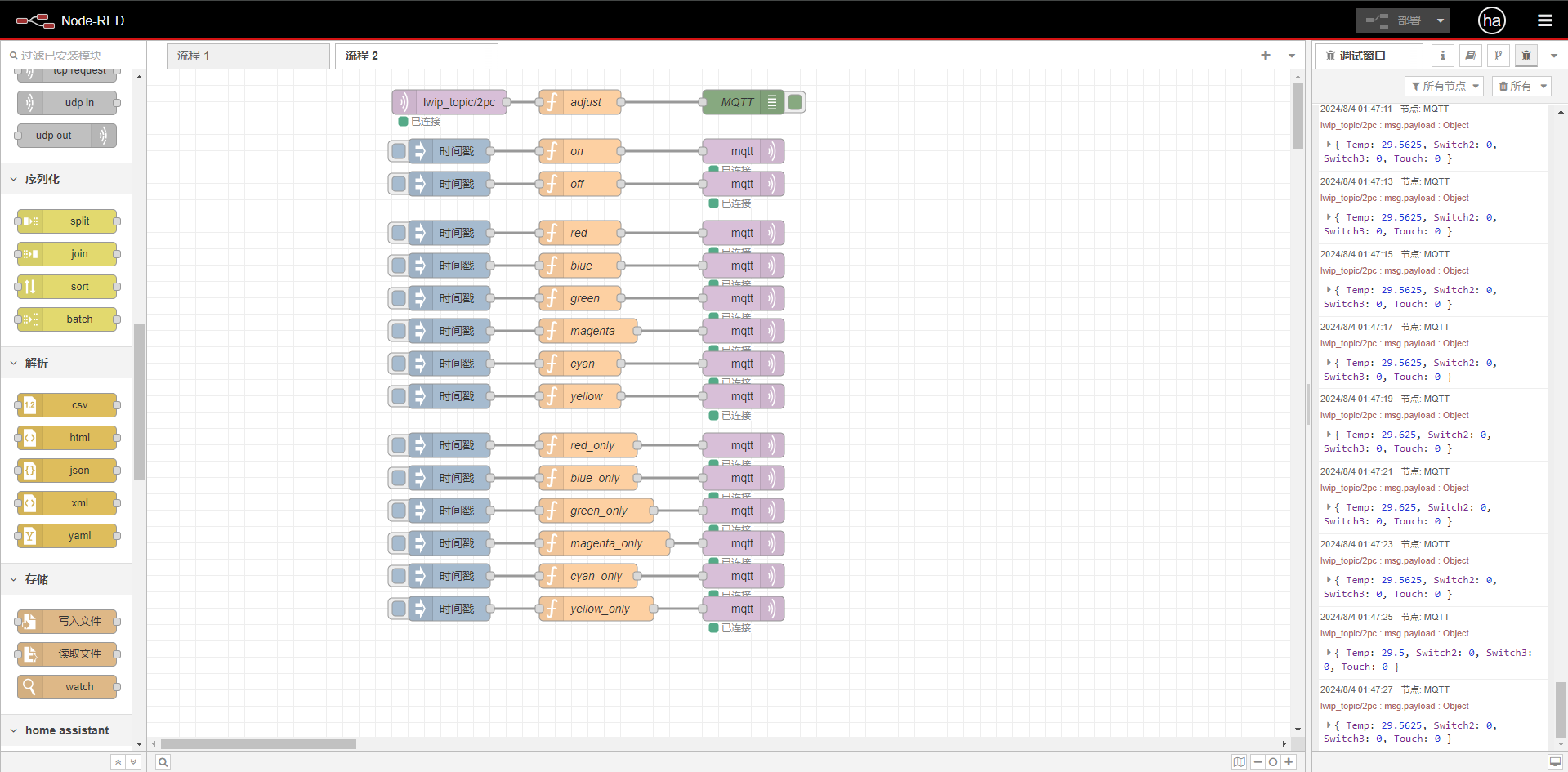

从NodeRed的面板上，可以看到右侧debug输出已经成功间隔一定时间获取到板载传感器的信息。可以通过左侧的时间戳按钮来触发对应的MQTT命令发送，以此控制RGB LED灯。

对本活动的心得体会

这次活动的板卡是传统的c语言开发。有引脚配置等一系列工具，用起来还是相对比较方便。但这也同时带来对项目结构，配置代码理解难度的稍稍增加。对于第一次接触MCUXpresso的人来说，一开始面对复杂的界面，学习曲线还是较为陡峭。
