FastBond3基础部分-基于CW32F030的风扇散热控制器框图设计
该项目使用了CW32F030处理器,实现了风扇控制器的设计,它的主要功能为:根据环境温度,通过PWM调节12V散热风扇的转速。
标签
FastBond第三季
CW32
fyjh2023
更新2024-07-31
71

1. 创意方向介绍

       本项目旨在利用闲置的电脑12V三针散热风扇,通过ESP-01s Wi-Fi模块和微控制器CW32F030C8T6,实现远程无线控制和环境温度检测的功能。系统能够支持用户通过智能手机或其他无线设备手动调整风扇状态。这不仅赋予了废弃风扇新的生命,还增加了其智能性和实用性,适用于家庭、办公室等的场景。



2. 方案框图

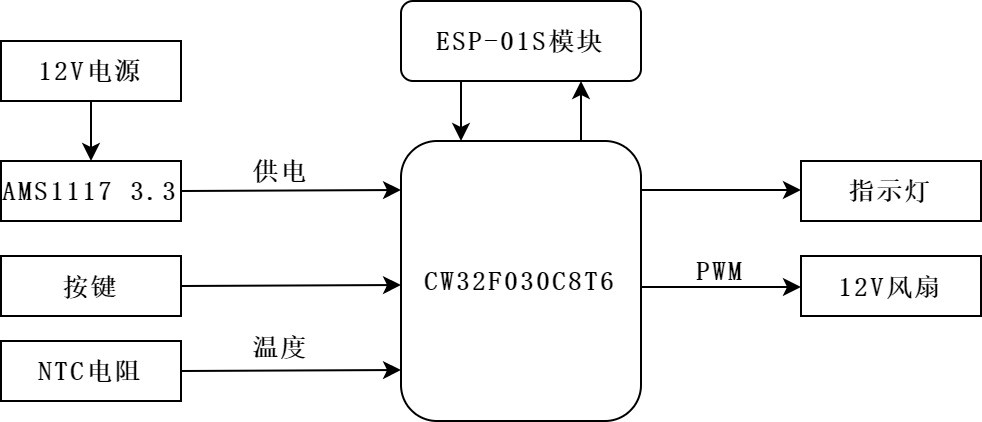

       主控采用CW32F030C8T6微控制器,负责处理传感器数据、生成PWM信号控制风扇,以及与ESP-01s通信。ESP-01s用于连接无线网络,允许手机APPWeb界面远程控制。



3. 规定厂商器件介绍

       TE Connectivity AMP Connectors 440054-2是一种针座,公插针,接头型连接器。针脚间距2mm,针位数2,额定电流3A,额定电压250V。将用于NTC传感器连接。

       Molex 0423751855是一种针座,公插针,分离式连接器。针脚间距2.54mm,针位数2。将用于配置单片机BOOT引脚。



4. 其他厂商器件

       CW32F030x6/x8 是基于 eFlash 的单芯片微控制器,集成了主频高达 64MHz ARM® Cortex®-M0+ 内核、高速嵌入式存储器(多至 64K 字节 FLASH 和多至 8K 字节 SRAM)以及一系列全面的增强型外设和 I/O 口。所有型号都提供全套的通信接口(三路 UART、两路 SPI 和两路 I2C)、12 位高速 ADC、七组通用和基本定时器以及一组高级控制 PWM 定时器。

       ESP-01S 是由安信可科技开发的 Wi-Fi 模块,该模块核心处理器 ESP8266(注:ESPRESSIF生产),主频支持 80 MHz 160 MHz,支持标准的 IEEE802.11 b/g/n 协议,完整的 TCP/IP 协议栈。用户可以使用该模块为现有的设备添加联网功能,也可以构建独立的网络控制器。ESP8266 是高性能无线 SoC,以最低成本提供最大实用性,为 Wi-Fi 功能嵌入其他系统提供无限可能。



5. 心得体会

       在设计和实施这个项目的过程中,我理解了如何将废弃资源转化为有价值的解决方案,强化了我们对微控制器编程、无线通信协议和传感器技术的理解,是一次非常有意义的学习经历。
