1.创意方案和所选创意方向介绍

工业4.0时代，智能化工厂的需求与日俱增，工厂机器手臂在其中扮演多样化角色。机器手臂需要面临多种复杂环境，该项目使用超声波测距和避障以实现自检测和自诊断，通过过EtherCAT从站设计使其具有远程作业的能力，同时使用STM32H753强大的HRTIM和DFSDM模块实现高精度机器手臂作业，实现了集自检测、远程控制、高精度于一体的机器手臂控制。

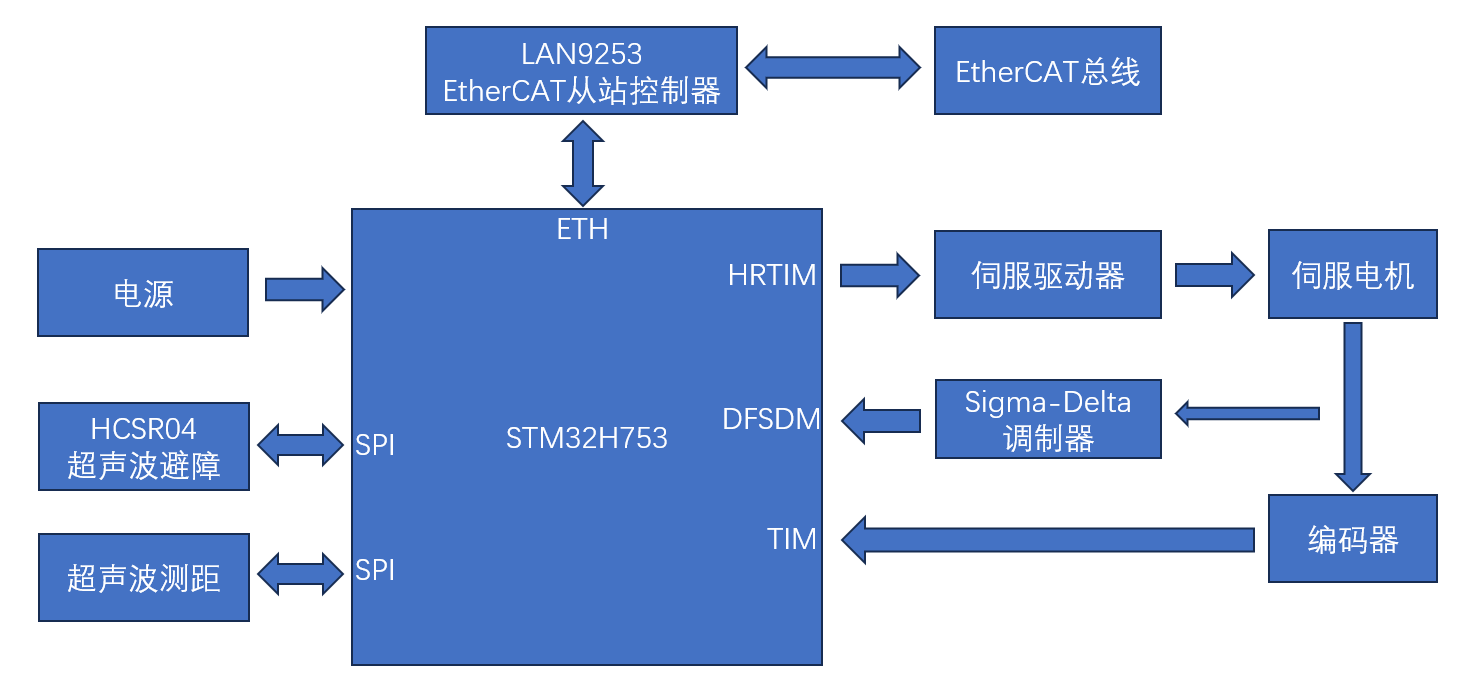

2.方案框图和介绍

a.使用STM32H753作为主控芯片，集成LAN9253EtherCAT从站芯片，可以通过EtheCAT总线实现远程高速低延时的控制；

b.使用STM32H753的高速SPI口连接HCSR04超声波传感器，可以用于测距和避障，以实现机器手臂的自检测和自诊断；

c.使用STM32H753的HRTIM输出高精度PWM波形驱动机器手臂上的伺服电机，通过编码器反馈实现精准的位置和转速控制，同时使用Sigma-Delta调制器搭配DFSDM滤波模块实现24bit高精度电流控制。

3.方案中用到部分芯片简介

a.ST公司的高性能32位H753微控制器

选用STM32H753，具有480MHz高速主频以及双精度浮点单元，能够实现高效的电机控制算法运算；此外，还有丰富发外设模块比如HRTIM可输出高精度PWM波以及DFSDM滤波，能够实现高精度的电机控制。

b.Microchip公司的EtherCAT从站芯片LAN9253

LAN9253具有2/3端口EtherCAT从站控制器，支持100Mbp速率，具有8个同步管理器、8个现场总线管理单元（FMMU）、64bit分布式时钟、8KByte 双端口内存（DPRAM）等模块，为机器手臂的总线控制提供了稳定性和低延时。

4.心得体会

FastBond3的创意设计是一场挑战与创新的学习之旅。在这个过程中，激发了我对创作的热情，练就了我的总体架构思维，同时也锻炼了我的专业技能，非常棒！非常感谢！
