基于MSPM0L1306实现简易PWM波发生器

内容介绍

1 项目需求

使用MSPM0L1306的定时器，生成2路重复频率1Hz~1MHz的PWM信号，每一路的重复频率和占空比都可独立调节。

其中，PWM重复频率在1Hz~10KHz内连续可调，通过按键切换至100KHz和1MHz。

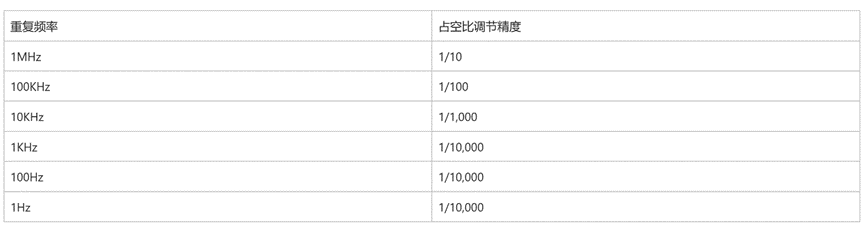

PWM重复频率越高，占空比分辨率降低（主时钟32MHz为例）PWM重复频率在1Hz～10KHz时，占空比的精度不低于1/1000，100Khz和1Mhz的占空比精度按照表格即可。

使用按键或拨码开关组合调节输出频率、占空比，并由按键控制每一路PWM信号的输出。

能在OLED屏幕上显示基础信息，当前使用引脚示意、引脚相应的PWM参数。

将PWM参数（包括两个通道的频率占空比、及通道工作与否）按照1s左右的周期，通过串口发送到上位机

2 完成的功能及达到的性能

2.1 双通道信息显示

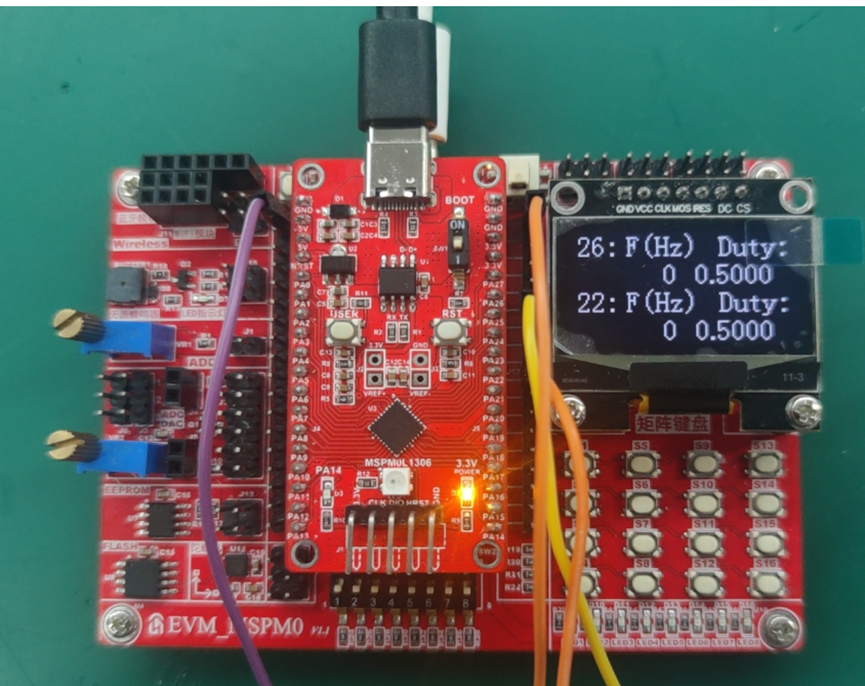

如图，使用单片机上的两个GPIO作为输出，其中通道一为PA26,通道2为PA22，两个通道频率和占空比均可调且显示在OLED上面。其中频率从1-32000可连续调节，单位为1Hz,占空比按照表格要求，精度在万分之一。通过按键可切换100K和1MHz，占空比同样可调。两个通道频率可分别设置100K和1MHz,

2.2双通道UART信息发送

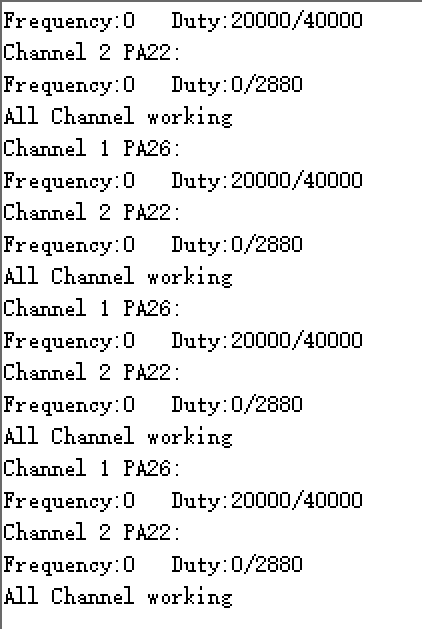

程序每隔约一秒的时间向上位机发送PWM参数（包括两个通道的频率占空比、及通道工作与否）

2.3双通道频率可调、占空比可调、通道选择

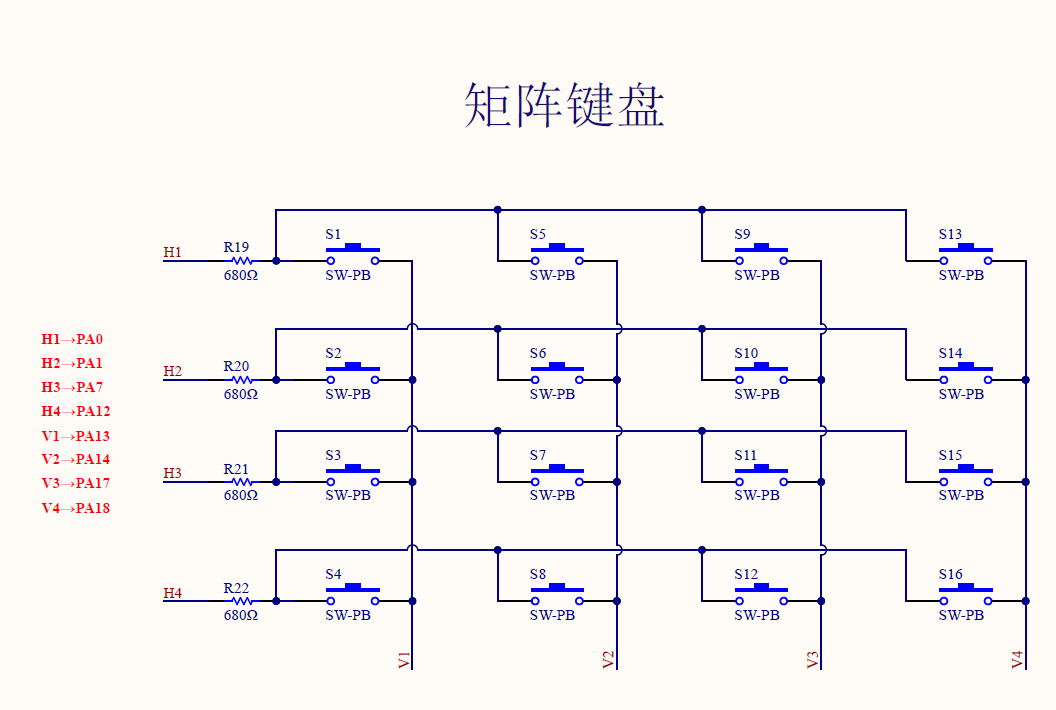

通过4*4键盘，其中按键S1,S5,S9,S2,S6,S10,S3,S7,S11分别代表按键1-9，S8表示数字0，S13为通道切换按钮，S14为100K和1MHz按钮，S15为选择调频还是调节占空比，S16为当前输入数字删除（退格），S4为开始输入按钮，S12为结束输入按钮。

2.4 操作步骤

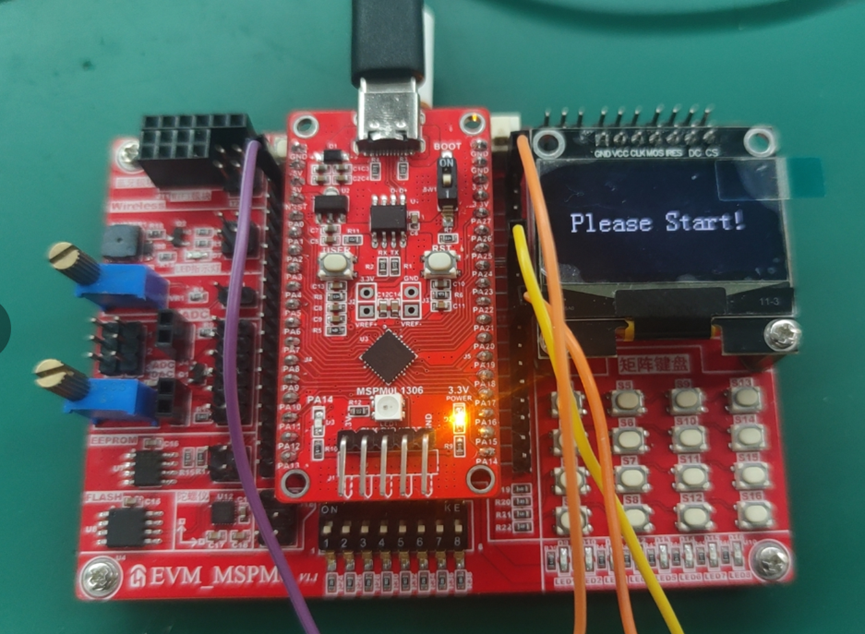

上图为开始界面，按下S4，则显示开始输入，默认调节通道1频率。通过九键输入1-32000范围内的数字，确认后按下S12,显示确认信息，观察引脚输出。

如果需要切换通道，按下S13,显示切换后的通道信息，通过九键输入1-32000范围内的数字，确认后按下S12,显示确认信息，观察引脚输出

如果需要调节占空比，按下S15，显示调节占空比模式的信息，通过九键输入四位数，默认输入的是0-1的范围内的小数部分，确认后按下S12,显示确认信息，观察引脚输出。

如果需要调节频率为100K或1MHz,默认频率单位为Hz,按下S14切换为100KHz，此时对应通道频率被修改为100KHz，按下确认键S12,观察引脚输出。如果需要修改占空比，则同上。

再次按下S14，切换为1MHz,此时对应通道频率被修改为1MHz，按下确认键S12,观察引脚输出。如果需要修改占空比，则同上。

3 设计思路

· 首先实现矩阵键盘数据的读取，并且实现实时显示输入的数据

· 矩阵键盘的功能包括五位数输入，退格，实时显示

· 按下确认键后，输入的值会根据当前模式和通道赋给对应的变量，然后更新PWM波的参数

· 配置PWM波需要三个参数即时钟配置、PWM周期配置和比较值配置。其中时钟配置决定了定时器的时钟，也间接限制了PWM波的频率和精度，PWM周期配置则是需要根据输入的频率值计算计数器值，从而实现频率可调。比较值则是调节占空比的参数，在已知PWM波周期值的情况下，通过修改比较值确定引脚翻转的时间，从而实现占空比可调。

4 实现过程

4.1 程序流程图

4.2 按键输入数据及模式切换

矩阵按键扫描的代码如下

在这部分代码中，我沿用了例程中的代码，这个代码实现了一次性扫描16个按键，并且通过延时实现了按键消抖。每次只扫一行四个按键，重复执行四次实现了16个按键的扫描

 uint8_t Key()
{
    uint8_t key_num = 0;         // 按键值1-16，默认为0
    static uint8_t key_flag = 0; // 按下按键标志

    if (key_flag)
    {
        delay_ms(300); // 300ms延迟，防止按下一次按键却被认为按下了多次按键，导致得到了多个相同的按键值
        key_flag = 0;  // 按下按键标志清零
    }

    // 行扫描
    // ROW 0111
    // 0111-1011-1101-1110
    DL_GPIO_clearPins(MAT_KEY_PORT, MAT_KEY_ROW0_PIN);
    DL_GPIO_setPins(MAT_KEY_PORT, MAT_KEY_ROW1_PIN | MAT_KEY_ROW2_PIN | MAT_KEY_ROW3_PIN);
    delay_ms(10); // 按键消抖延迟，一般为10ms，一定要在外界改变时延迟，而不是读取输入后再延迟
                // 所谓的外界改变时，即改变行扫描时，如行输出由0111变为1011
                // 这里实际上有两个外界改变时，一个是用户刚刚按下时，另一个是改变行扫描时
                // 然而由于按键消抖延迟只需10ms，扫描一轮也只需40ms，远小于用户按下的时间
                // 因此选择改变行扫描时作为外界改变时，总能涵盖两种外界改变
                // 并且在按键消抖例程中提到，无法得知用户刚刚按下的时刻
                // 同时不断判断低电平也不能近似这个时刻，因为低电平出现有两种情况
                // 一种是用户先按下，然后改变行扫描，另一种是先改变行扫描，用户再按下
                // 普遍错误写法如下:
    // DL_GPIO_clearPins(MAT_KEY_PORT, MAT_KEY_ROW0_PIN);
    // DL_GPIO_setPins(MAT_KEY_PORT, MAT_KEY_ROW1_PIN | MAT_KEY_ROW2_PIN | MAT_KEY_ROW3_PIN);

    // if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL0_PIN))//每次改变行扫描后，直接读取并未经过延迟，有可能只能读到抖动中的高电平，从而永远检测不到，如常见的第二行“不灵敏”问题，究其原因是134行过于灵敏导致消抖错误也能检测正确
    // {
    //   delay_ms(10);
    //   if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL0_PIN))
    //   {
    //     key_num = 1;
    //     key_flag = 1;
    //   }
    // }

    if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL0_PIN))
    {

        key_num = 1;
        key_flag = 1; // 按键已按下
    }
    else if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL1_PIN))
    {
        key_num = 2;
        key_flag = 1;
    }
    else if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL2_PIN))
    {
        key_num = 3;
        key_flag = 1;
    }
    else if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL3_PIN))
    {
        key_num = 4;
        key_flag = 1;
    }

    // ROW 1011
    DL_GPIO_clearPins(MAT_KEY_PORT, MAT_KEY_ROW1_PIN);
    DL_GPIO_setPins(MAT_KEY_PORT, MAT_KEY_ROW0_PIN | MAT_KEY_ROW2_PIN | MAT_KEY_ROW3_PIN);
    delay_ms(10);

    if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL0_PIN))
    {
        key_num = 5;
        key_flag = 1;
    }
    else if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL1_PIN))
    {
        key_num = 6;
        key_flag = 1;
    }
    else if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL2_PIN))
    {
        key_num = 7;
        key_flag = 1;
    }
    else if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL3_PIN))
    {
        key_num = 8;
        key_flag = 1;
    }

    // ROW 1101
    DL_GPIO_clearPins(MAT_KEY_PORT, MAT_KEY_ROW2_PIN);
    DL_GPIO_setPins(MAT_KEY_PORT, MAT_KEY_ROW0_PIN | MAT_KEY_ROW1_PIN | MAT_KEY_ROW3_PIN);
    delay_ms(10);

    if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL0_PIN))
    {
        key_num = 9;
        key_flag = 1;
    }
    else if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL1_PIN))
    {
        key_num = 10;
        key_flag = 1;
    }
    else if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL2_PIN))
    {
        key_num = 11;
        key_flag = 1;
    }
    else if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL3_PIN))
    {
        key_num = 12;
        key_flag = 1;
    }

    DL_GPIO_clearPins(MAT_KEY_PORT, MAT_KEY_ROW3_PIN);
    DL_GPIO_setPins(MAT_KEY_PORT, MAT_KEY_ROW0_PIN | MAT_KEY_ROW1_PIN | MAT_KEY_ROW2_PIN);
    delay_ms(10);

    // ROW 1110
    if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL0_PIN))
    {
        key_num = 13;
        key_flag = 1;
    }
    else if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL1_PIN))
    {
        key_num = 14;
        key_flag = 1;
    }
    else if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL2_PIN))
    {
        key_num = 15;
        key_flag = 1;
    }
    else if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL3_PIN))
    {
        key_num = 16;
        key_flag = 1;
    }

    return key_num;
}

各个按键对应选择执行的代码如下：

在这个代码中，主要是根据读取的键值执行对应数字字符的输入，特殊的在于13、14、15、16、4、12这些按键对应的功能会有略微区别。尤其需要说明的是如果在设置PWM波时未确定已键入值，也就是没有按下S12就按下了切换模式或者通道或频率的按键，虽然屏幕会显示已键入值，但是PWM波并不会改变配置，这是一个防误触的措施，避免输出用户不想要的PWM波。

             switch (key_num)
            {

            case 1:
                if (inputState == INPUT_ACTIVE)
                {
                    Value = InputNumber('1');
                    UpdateDisplay();
                }
                break;
            case 2:
                if (inputState == INPUT_ACTIVE)
                {
                    Value = InputNumber('2');
                    UpdateDisplay();
                }
                break;
            case 3:
                if (inputState == INPUT_ACTIVE)
                {
                    Value = InputNumber('3');
                    UpdateDisplay();
                }
                break;
            case 4:
                ChangeChannel();
                if (inputState == INPUT_ACTIVE)
                {
                    UpdateDisplay();
                }
                else
                {
                    OLED_ShowString(10, 3, "Please Start!");
                }
                break;
            case 5:
                if (inputState == INPUT_ACTIVE)
                {
                    Value = InputNumber('4');
                    UpdateDisplay();
                }
                break;
            case 6:
                if (inputState == INPUT_ACTIVE)
                {
                    Value = InputNumber('5');
                    UpdateDisplay();
                }
                break;
            case 7:
                if (inputState == INPUT_ACTIVE)
                {
                    Value = InputNumber('6');
                    UpdateDisplay();
                }
                break;
            case 8:
                ChangeFrequencyUnit();
                if (inputState == INPUT_ACTIVE)
                {
                    UpdateDisplay();
                }
                else
                {
                    OLED_ShowString(10, 3, "Please Start!");
                }
                break;
            case 9:
                if (inputState == INPUT_ACTIVE)
                {
                    Value = InputNumber('7');
                    UpdateDisplay();
                }
                break;
            case 10:
                if (inputState == INPUT_ACTIVE)
                {
                    Value = InputNumber('8');
                    UpdateDisplay();
                }
                break;
            case 11:
                if (inputState == INPUT_ACTIVE)
                {
                    Value = InputNumber('9');
                    UpdateDisplay();
                }
                break;
            case 12:
                ChangeMode();
                if (inputState == INPUT_ACTIVE)
                {
                    UpdateDisplay();
                }
                else
                {
                    OLED_ShowString(10, 3, "Please Start!");
                }
                break;
            case 13:

                OLED_Clear();

                OLED_ShowString(20, 3, "Start Input!");
                delay_ms(500);
                StartInput();
                UpdateDisplay();
                break;
            case 14:
                if (inputState == INPUT_ACTIVE)
                {
                    Value = InputNumber('0');
                    UpdateDisplay();
                }
                break;
            case 15:
                Value = EndInput();
                OLED_Clear();
                OLED_ShowString(30, 3, "Confirm!");
                delay_ms(500);
                UpdateDisplay();
                if (freqUnit == FREQUENCY_100KHZ)
                {
                    if(pwmChannel == CHANNEL_1)
                    {
                        PWM1_Freq = 100000;
                    }
                    else if(pwmChannel == CHANNEL_2)
                    {
                        PWM2_Freq = 100000;
                    }

                }
                else if (freqUnit == FREQUENCY_1MHZ)
                {
                    if(pwmChannel == CHANNEL_1)
                    {
                        PWM1_Freq = 1000000;
                    }
                    else if(pwmChannel == CHANNEL_2)
                    {
                        PWM2_Freq = 1000000;
                    }
                }
                UpdatePWMSettings();
                break;
            case 16:
                if (inputState == INPUT_ACTIVE || inputState == INPUT_OVERFLOW)
                {
                    Value = DeleteLastInput();
                    UpdateDisplay();
                }
                break;
            default:
                break;
            }

各按键键入值的功能函数如下：

在这个代码中，主要包括开始输入、输入值、结束输入以及三个切换按键的函数和删除一位数字的函数。在这里我们使用枚举类型来表示当前的输入状态、输入模式、频率单位。当用户开始输入时，按下九键才会把对应的字符放入数组，每次放入后将当前数组的内容通过字符串转换函数转为uint32t类型的值并返回。输入代码是往数组加一位、删除函数则是数组内容减少一位。

#include "NumberInput.h"

InputState inputState = INPUT_IDLE;
PWMMode currentMode = MODE_FREQUENCY;
PWMChannel pwmChannel = CHANNEL_1;
FrequencyUnit freqUnit = FREQUENCY_HZ; // 初始状态为赫兹

uint32_t NumberIndex = 0;
char Number[MAX_DIGITS+1] = {0};

void StartInput() {
    inputState = INPUT_ACTIVE;
    NumberIndex = 0;
    memset(Number, 0, sizeof(Number));
}

uint32_t EndInput() {
    uint32_t inputValue = 0;
    inputState = INPUT_CONFIRMED;

    inputValue = (uint32_t)strtoul(Number, NULL, 10);
    memset(Number, 0, sizeof(Number));
    NumberIndex = 0;

    return inputValue;
}

uint32_t InputNumber(char key)
{
    uint32_t currentValue = 0;

    if (inputState == INPUT_ACTIVE)
    {
        if (NumberIndex < MAX_DIGITS)
        {
            Number[NumberIndex] = key;
            NumberIndex++;
            Number[NumberIndex] = '\0';  // 确保字符串以'\0'结尾
            currentValue = (uint32_t)strtoul(Number, NULL, 10);

            if(currentValue>32000)
           {
                              currentValue=DeleteLastInput();
                              OLED_Clear();
                              OLED_ShowString(30, 3, "Overflow!");
                              delay_ms(500);

                              OLED_Clear();
                              currentValue = (uint32_t)strtoul(Number, NULL, 10);
                              inputState = INPUT_OVERFLOW;
           }

        }
        else
        {
            OLED_Clear();
            OLED_ShowString(30, 3, "Overflow!");
            delay_ms(500);

            OLED_Clear();
            currentValue = (uint32_t)strtoul(Number, NULL, 10);
            inputState = INPUT_OVERFLOW;
        }
    }

    return currentValue;
}


void ChangeMode()
{
    uint32_t value = EndInput();
    currentMode = (currentMode == MODE_FREQUENCY) ? MODE_DUTY_CYCLE : MODE_FREQUENCY;
    OLED_Clear();
    if(currentMode==MODE_DUTY_CYCLE)
    {
        OLED_ShowString(30, 3, "Set Duty");
    }
    else if(currentMode==MODE_FREQUENCY)
    {
        OLED_ShowString(10, 3, "Set Frequency");
    }
    delay_ms(500);

    OLED_Clear();
//    StartInput();
}

void ChangeChannel()
{
    uint32_t value = EndInput();
    pwmChannel = (pwmChannel == CHANNEL_1) ? CHANNEL_2 : CHANNEL_1;
    OLED_Clear();
    if(pwmChannel==CHANNEL_1)
    {
        OLED_ShowString(30, 3, "Channel_1");
    }
    else if(pwmChannel==CHANNEL_2)
    {
        OLED_ShowString(30, 3, "Channel_2");
    }
    delay_ms(500);

    OLED_Clear();
//    StartInput();
}

void ChangeFrequencyUnit()
{
    uint32_t value = EndInput();
    freqUnit = (freqUnit + 1) % 3;
    OLED_Clear();
    if(freqUnit == FREQUENCY_100KHZ) {
        OLED_ShowString(50, 3, "100KHz");
    }
    else if(freqUnit == FREQUENCY_1MHZ) {
        OLED_ShowString(50, 3, "1MHz");
    }
    else if(freqUnit == FREQUENCY_HZ) {
        OLED_ShowString(60, 3, "Hz");
    }
    delay_ms(500);

    OLED_Clear();
    if(freqUnit == FREQUENCY_100KHZ || freqUnit == FREQUENCY_1MHZ)
    {
        StartInput();
    }

}


uint32_t DeleteLastInput()
{
    if (NumberIndex > 0)
    {
        NumberIndex--;
        Number[NumberIndex] = '\0'; // 删除最后一位输入，并保证字符串以'\0'结尾
        inputState = INPUT_ACTIVE;
    }

    uint32_t currentValue = (uint32_t)strtoul(Number, NULL, 10); // 获取当前值
    return currentValue;
}

PWM波设置函数如下：（仅展示部分）

这里根据要调节的频率及占空比设置对应的时钟配置和PWM配置，相当于重新配置一次PWM波的配置。这里为了分别独立配置两个通道，因此使用了两个定时器配置。

 void UpdatePWMSettings()
{


    uint32_t Freq=0;
    double Duty=0;

    if(pwmChannel==CHANNEL_1)
    {
        Duty=PWM1_Duty;
        Freq=PWM1_Freq;

        if(Freq==100000)
        {
            period1=320;
            Comparvalue1=(uint32_t)round_num(320*(1-Duty));

            DL_TimerG_setClockConfig(PWM_0_INST, (DL_TimerG_ClockConfig *) &gPWM_ClockConfig_100K);

            DL_TimerG_initPWMMode(PWM_0_INST, (DL_TimerG_PWMConfig *) &gPWM_Config_100K);

            DL_TimerG_setCaptureCompareValue(PWM_0_INST, Comparvalue1, DL_TIMER_CC_0_INDEX);
            DL_TimerG_setCaptureCompareOutCtl(PWM_0_INST, DL_TIMER_CC_OCTL_INIT_VAL_LOW,
                DL_TIMER_CC_OCTL_INV_OUT_DISABLED, DL_TIMER_CC_OCTL_SRC_FUNCVAL,
                DL_TIMERG_CAPTURE_COMPARE_0_INDEX);

            DL_TimerG_setCaptCompUpdateMethod(PWM_0_INST, DL_TIMER_CC_UPDATE_METHOD_IMMEDIATE, DL_TIMERG_CAPTURE_COMPARE_0_INDEX);

            DL_TimerG_enableClock(PWM_0_INST);

            DL_TimerG_setCCPDirection(PWM_0_INST , DL_TIMER_CC0_OUTPUT );

        }

        else if(Freq==1000000)

        {

            period1=32;

            Comparvalue1=(uint32_t)round_num(32*(1-Duty));



            DL_TimerG_setClockConfig(PWM_0_INST, (DL_TimerG_ClockConfig *) &gPWM_ClockConfig_1M);



            DL_TimerG_initPWMMode(PWM_0_INST, (DL_TimerG_PWMConfig *) &gPWM_Config_1M);



            DL_TimerG_setCaptureCompareValue(PWM_0_INST, Comparvalue1, DL_TIMER_CC_0_INDEX);

            DL_TimerG_setCaptureCompareOutCtl(PWM_0_INST, DL_TIMER_CC_OCTL_INIT_VAL_LOW,

                DL_TIMER_CC_OCTL_INV_OUT_DISABLED, DL_TIMER_CC_OCTL_SRC_FUNCVAL,

                DL_TIMERG_CAPTURE_COMPARE_0_INDEX);



            DL_TimerG_setCaptCompUpdateMethod(PWM_0_INST, DL_TIMER_CC_UPDATE_METHOD_IMMEDIATE, DL_TIMERG_CAPTURE_COMPARE_0_INDEX);



            DL_TimerG_enableClock(PWM_0_INST);



            DL_TimerG_setCCPDirection(PWM_0_INST , DL_TIMER_CC0_OUTPUT );





        }

        else if(Freq<32000&&Freq>=500)

        {

            period1 = (uint32_t)(round_num(32000000.0 / Freq));

            Comparvalue1=(uint32_t)round_num(period1*(1-Duty));





            DL_TimerG_PWMConfig gPWM_0Config_32000_500= {

                .pwmMode = DL_TIMER_PWM_MODE_EDGE_ALIGN,

                .period = period1,

                .startTimer = DL_TIMER_START,

                };



            SYSCFG_DL_PWM_0_init_custom(gPWM_ClockConfig_32000_500,gPWM_0Config_32000_500,Comparvalue1 );









        }

        else if(Freq<500&&Freq>=100)

        {

            period1 = (uint32_t)(round_num(6400000.0 / Freq));

            Comparvalue1=(uint32_t)round_num(period1*(1-Duty));





            DL_TimerG_PWMConfig gPWM_0Config_500_100= {

                .pwmMode = DL_TIMER_PWM_MODE_EDGE_ALIGN,

                .period = period1,

                .startTimer = DL_TIMER_START,

                };

            SYSCFG_DL_PWM_0_init_custom(gPWM_ClockConfig_500_100, gPWM_0Config_500_100,Comparvalue1 );



        }

        else if(Freq<100&&Freq>=20)

        {

            period1 = (uint32_t)(round_num(1000000.0 / Freq));

            Comparvalue1=(uint32_t)round_num(period1*(1-Duty));



            DL_TimerG_PWMConfig gPWM_0Config_100_20= {

                .pwmMode = DL_TIMER_PWM_MODE_EDGE_ALIGN,

                .period = period1,

                .startTimer = DL_TIMER_START,

                };



            SYSCFG_DL_PWM_0_init_custom(gPWM_ClockConfig_100_20, gPWM_0Config_100_20,Comparvalue1 );

        }

        else if(Freq<20&&Freq>=4)

        {

            period1 = (uint32_t)(round_num(200000.0 / Freq));

            Comparvalue1=(uint32_t)round_num(period1*(1-Duty));





            DL_TimerG_PWMConfig gPWM_0Config_20_4= {

                .pwmMode = DL_TIMER_PWM_MODE_EDGE_ALIGN,

                .period = period1,

                .startTimer = DL_TIMER_START,

                };

            SYSCFG_DL_PWM_0_init_custom(gPWM_ClockConfig_20_4,gPWM_0Config_20_4,Comparvalue1 );

        }

        else if(Freq<4&&Freq>=1)

        {

            period1 = (uint32_t)(round_num(40000.0 / Freq));

            Comparvalue1=(uint32_t)round_num(period1*(1-Duty));



            DL_TimerG_PWMConfig gPWM_0Config_4_1= {

                .pwmMode = DL_TIMER_PWM_MODE_EDGE_ALIGN,

                .period = period1,

                .startTimer = DL_TIMER_START,

                };

            SYSCFG_DL_PWM_0_init_custom(gPWM_ClockConfig_4_1,  gPWM_0Config_4_1,Comparvalue1 );

        }





    }

    else if(pwmChannel==CHANNEL_2)

SYSCONFIG_WEAK void SYSCFG_DL_PWM_0_init_custom(DL_TimerG_ClockConfig gPWM_0ClockConfig,DL_TimerG_PWMConfig gPWM_0Config,uint32_t Comparvalue)
{

    DL_TimerG_setClockConfig(PWM_0_INST, (DL_TimerG_ClockConfig *) &gPWM_0ClockConfig);

    DL_TimerG_initPWMMode(PWM_0_INST, (DL_TimerG_PWMConfig *) &gPWM_0Config);

    DL_TimerG_setCaptureCompareValue(PWM_0_INST, Comparvalue, DL_TIMER_CC_0_INDEX);
    DL_TimerG_setCaptureCompareOutCtl(PWM_0_INST, DL_TIMER_CC_OCTL_INIT_VAL_LOW,
	 	DL_TIMER_CC_OCTL_INV_OUT_DISABLED, DL_TIMER_CC_OCTL_SRC_FUNCVAL,
	 	DL_TIMERG_CAPTURE_COMPARE_0_INDEX);

    DL_TimerG_setCaptCompUpdateMethod(PWM_0_INST, DL_TIMER_CC_UPDATE_METHOD_IMMEDIATE, DL_TIMERG_CAPTURE_COMPARE_0_INDEX);

    DL_TimerG_enableClock(PWM_0_INST);



    DL_TimerG_setCCPDirection(PWM_0_INST , DL_TIMER_CC0_OUTPUT );

}

UART打印代码如下：

在中断中将标志位置1后在主函数中执行打印的代码。这里为了更加清晰地描述频率及其占空比，直接打印（1-CompareValue）/PWM period Count,因为直接从示波器上无法精确显示当前的频率和占空比，因此使用这种方式准确显示当前占空比。

         if(UARTflag==true)
        {
            uint32_t Freq1=PWM1_Freq,Freq2=PWM2_Freq;
            double Duty1=PWM1_Duty,Duty2=PWM2_Duty;
            uint32_t Duty_Value1=period1-Comparvalue1;
            uint32_t Duty_Value2=period2-Comparvalue2;
            printf("Channel 1 PA26:\r\n");
            printf("Frequency:%d   Duty:%d/%d\r\n",Freq1,Duty_Value1,period1);
            printf("Channel 2 PA22:\r\n");
            printf("Frequency:%d   Duty:%d/%d\r\n",Freq2,Duty_Value2,period2);
            printf("All Channel working\r\n");

            UARTflag=false;

        }

void TIMER_0_INST_IRQHandler(void)
{

    switch (DL_TimerG_getPendingInterrupt(TIMER_0_INST))
    {
        case DL_TIMER_IIDX_ZERO:
            UARTflag=true;
            break;
        default:
            break;
    }

}

5 遇到的主要难题

九键输入的代码

一开始逻辑非常混乱，表示当前模式的标志也只是使用bool类型，逻辑表述不清楚导致代码总是死机，最后使用枚举类型来表示一个循环的模式切换的概念，从而使模式切换以及九键的输入逻辑变得清晰。

PWM波设置的代码

PWM波需要分别针对不同的频率配不同的CLockConfig和PWM_Config,第一是需要整理清楚在外在的输出某个PWM波的频率的表象下，内在定时器的配置是什么逻辑，第二则是默认的CompareValue是由低电平翻转到高电平的值，因此和“占空比”的概念是相反的，需要格外注意

6 未来的计划建议

该项目已经成功实现了简易示波器的功能，并达到了预期指标。

可以使用更好的OLED屏幕以显示更多信息
可以增加PWM通道
可以更加细化频率的时钟配置，这样可以提高低频时的占空比调节精度
可以不使用九键输入，可以用按键实现加加减减的功能，如此可以降低使用的按键，开发其他功能的按键，例如开关UART等等
