基于IKS4A1和H743 NUCLEO的传感器数据采集装置
该项目使用了IKS4A1传感求扩展板和H743 NUCLEO，实现了传感器数据采集和触摸控制的设计，它的主要功能为：传感器数据采集和手势判断，并结合上位机做显示和控制。
标签
Funpack活动
starry-m
更新2024-07-08
76

一、任务要求

  • 使用板卡上的触摸按键，实现点按和左右滑动，实现传感器选择和切换，并将数据发送到上位机
  • 功能选择的可视化也在上位机完成，在上位机端实现传感器的切换和通道使能

二、设计思路

  • 4 个运动传感器和 3 个环境传感器的数据读取可以直接使用 ST 官方提供的驱动和示例配合，完成读取。
  • QVAR 触摸板的手势判断可以使用简单的状态机完成左右单击、滑动、长按压这三种手势的判断
  • 交互的上位机可以使用 QT 进行快速开发，甚至最后可以实现飞控那样酷炫的效果

三、实现过程

1、开发环境的搭建与软件流程

使用 ST 官方的 CUBE 套件，cubemx 进行外设功能的初始化和添加传感器驱动。然后就可以快乐的开始我们的任务完成了~~~

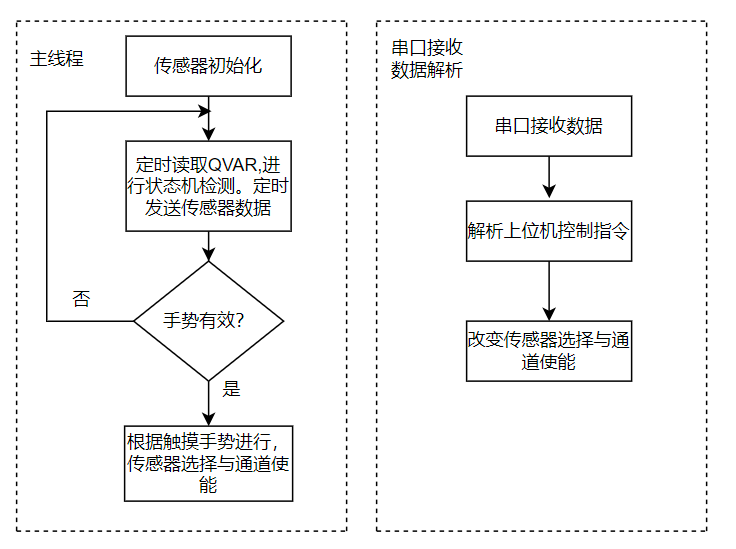

在单片机程序中的流程框图如下。

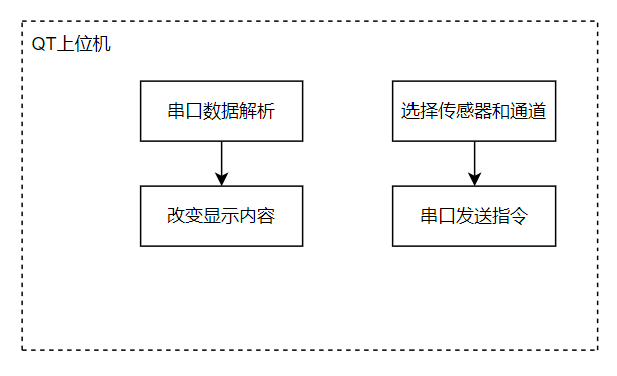

在QT上位机中的功能如下。


2、NUCLEO 板的驱动对接

板载传感器：
LSM6DSO16IS：MEMS 3D 加速度计 + 3D 陀螺仪 与 ISPU
LIS2MDL：MEMS 3D 磁力计
LIS2DUXS12：超低功耗 MEMS 3 轴加速度计
LPS22DF:低功率和高精度 MEMS 绝对数字输出气压计
SHT40AD1B：高精度超低功耗的温湿度传感器
STTS22H：低电压，超低功耗，0.5°C 精度的温度传感器
LSM6DSV16X：MEMS 3D 加速度计+ 3D 陀螺仪

Motion

ID

ACCELEROMETER

GYROSCOPE

MAGNETOMETER

LIS2MDL

0

✖

✖

✔

LSM6DSV16X

1

✔

✔

✖

LIS2DUXS12

2

✔

✖

✖

LSM6DSO16IS

3

✔

✔

✖

Environmental

ID

TEMPERATURE

PRESSURE

HUMIDITY

STTS22H

0

✔

✖

✖

LPS22DF

1

✔

✔

✖

SHT40AD1B

2

✔

✖

✔

我本次任务所使用的 NUCLEO 板是 H743Z。超高的主频加上大容量 FLASH 和 RAM，用起来就是任性。本次的传感器通讯接口全是 I2C,并且挂在同一条总线上。再加上串口与上位机交互，这些就是任务所需要的所有底层外设了。但是，本着积极学习的想法，以及不浪费我这块板子上的百兆以太网口，所以我把 LWIP 协议栈加了进去，并使用 MQTT 进行与上位机的交互（最后因为时间没安排好，只是把 LWIP 的 MQTT 测试调通，并没有完成 MQTT 的上位机交互）。

3、QVAR 读取状态机的实现

官方的驱动中提供了直接读取 QVAR 值的函数

/**
  * @brief  Get the LSM6DSV16X QVAR sensor data
  * @param  pObj the device pObj
  * @param  Data pointer where the value is written
  * @retval 0 in case of success, an error code otherwise
  */
int32_t LSM6DSV16X_QVAR_GetData(LSM6DSV16X_Object_t *pObj, int16_t *Data)
{
  if (lsm6dsv16x_ah_qvar_raw_get(&(pObj->Ctx), Data) != LSM6DSV16X_OK)
  {
    return LSM6DSV16X_ERROR;
  }

  return LSM6DSV16X_OK;
}

并且 lsm6dsv16x 内部还有状态机，可通过一些命令设置，让内部直接进行状态逻辑决策，直接输出最后结果给我们。但是，个人感觉其比较复杂，并且不具备太多

的可复用性，于是我通过观察 QVAR 值的波形，来设计一个状态机，可简单的将题目要求的手势判断出来。

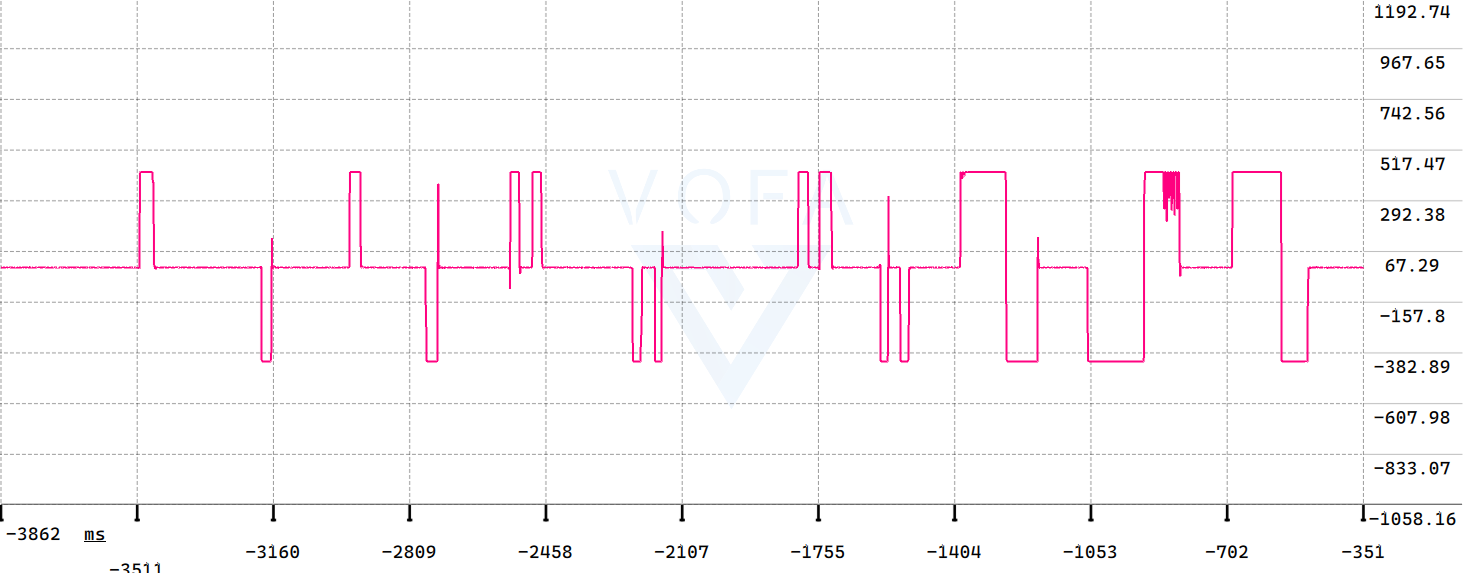

如图中所示，不按下时，其一般在 67 左右。当其中一边按下时，其值会突变到最大值或最小值。简单归纳如下：
ΔΔt 大概为 30ms,[左单击:0-> 1 ->0],[右单击:0-> -1 ->0].
ΔΔt 大概为 20ms,[右滑 :0->1->-1->0],[左滑 :0->-1->1->0].
然后，定时将 QVAR 值传入到如下的状态机判断里面，就能够返回手势判断。下面的状态机中，我虽然写了双击的判断，但经测试发现，效果很差，所以这个手势暂时搁置了。

uint8_t QVAR_action_check_statemachine(const int16_t qvar_value)
{
    /*省略部分*/
    tick_cur = HAL_GetTick();
    switch (cur_state)
    {
    case ACTION_IDLE:
        if (qvar_value > JUDGE_UP_VALUE)
        {
            tick_prev = tick_cur;
            cur_state = ACTION_FIRST_UP;
            // printf("\r\n----ACTION_IDLE->ACTION_FIRST_UP---\r\n");
        }
        else if (qvar_value < JUDGE_DOWN_VALUE)
        {
            tick_prev = tick_cur;
            cur_state = ACTION_FIRST_DOWN;
            // printf("\r\n----ACTION_IDLE->ACTION_FIRST_DOWN---\r\n");
        }
        else
        {
            cur_state = ACTION_IDLE;
            prev_state = ACTION_IDLE;
        }
        tick_prev = tick_cur;
        break;
    case ACTION_FIRST_UP:
        if ((qvar_value > JUDGE_UP_VALUE) && LEFT_PRESSED_flag == 0)
        {
            LEFT_PRESSED_TICK++;
            if (LEFT_PRESSED_TICK > 3)
            {
                LEFT_PRESSED_flag = 1;
                LEFT_PRESSED_TICK = 0;
                // printf("\r\n----LEFT_PRESSED_TICK>3---\r\n");
            }
        }

        if ((tick_cur - tick_prev) > 500)
        {
            if ((qvar_value < JUDGE_MIDDLE_UP) && (qvar_value > JUDGE_MIDDLE_DOWN))
            {
                // printf("\r\n----RESULT_LEFT_LONG_PRESSED---\r\n");
                cur_state = ACTION_IDLE;
                prev_state = ACTION_IDLE;
                return RESULT_LEFT_LONG_PRESSED;
            }
        }
        else if ((tick_cur - tick_prev) > 50)
        {
            if ((qvar_value < JUDGE_MIDDLE_UP) && (qvar_value > JUDGE_MIDDLE_DOWN))
            {
                // printf("\r\n----ACTION_FIRST_UP->ACTION_IDLE---\r\n");
                cur_state = ACTION_IDLE;
                prev_state = ACTION_IDLE;
            }
        }

        if (LEFT_PRESSED_flag)
        {

            if ((qvar_value < JUDGE_MIDDLE_UP) && (qvar_value > JUDGE_MIDDLE_DOWN))
            {
                LEFT_PRESSED_flag = 0;
                cur_state = ACTION_END_MIDDLE;
                tick_prev = tick_cur;
                prev_state = ACTION_FIRST_UP;
                // printf("\r\n----ACTION_FIRST_UP->ACTION_END_MIDDLE---\r\n");
            }
            else if (qvar_value < JUDGE_DOWN_VALUE)
            {
                RIGHT_SLIP_BEFORE_TICK++;
                if (RIGHT_SLIP_BEFORE_TICK > 3)
                {
                    RIGHT_SLIP_BEFORE_TICK = 0;
                    RIGHT_SLIP_BEFORE_FLAG = 1;
                }
            }
            if (RIGHT_SLIP_BEFORE_FLAG)
            {
                RIGHT_SLIP_BEFORE_FLAG = 0;
                LEFT_PRESSED_flag = 0;
                tick_prev = tick_cur;
                cur_state = ACTION_SECOND_DOWN;
                prev_state = ACTION_FIRST_UP;
                // printf("\r\n----ACTION_FIRST_UP->ACTION_SECOND_DOWN---\r\n");
            }
        }

        break;

    case ACTION_FIRST_DOWN:
        if ((qvar_value < JUDGE_DOWN_VALUE) && RIGHT_PRESSED_flag == 0)
        {
            RIGHT_PRESSED_TICK++;
            if (RIGHT_PRESSED_TICK > 3)
            {
                RIGHT_PRESSED_flag = 1;
                RIGHT_PRESSED_TICK = 0;
                // printf("\r\n----RIGHT_PRESSED_TICK>3---\r\n");
            }
        }

        if ((tick_cur - tick_prev) > 500)
        {
            if ((qvar_value < JUDGE_MIDDLE_UP) && (qvar_value > JUDGE_MIDDLE_DOWN))
            {
                // printf("\r\n----RESULT_RIGHT_LONG_PRESSED---\r\n");
                cur_state = ACTION_IDLE;
                prev_state = ACTION_IDLE;
                return RESULT_RIGHT_LONG_PRESSED;
            }
        }
        else if ((tick_cur - tick_prev) > 50)
        {
            if ((qvar_value < JUDGE_MIDDLE_UP) && (qvar_value > JUDGE_MIDDLE_DOWN))
            {
                // printf("\r\n----ACTION_FIRST_UP->ACTION_IDLE---\r\n");
                cur_state = ACTION_IDLE;
                prev_state = ACTION_IDLE;
            }
        }

        if (RIGHT_PRESSED_flag)
        {

            if ((qvar_value < JUDGE_MIDDLE_UP) && (qvar_value > JUDGE_MIDDLE_DOWN))
            {
                RIGHT_PRESSED_flag = 0;
                cur_state = ACTION_END_MIDDLE;
                tick_prev = tick_cur;
                prev_state = ACTION_FIRST_DOWN;
                // printf("\r\n----ACTION_FIRST_DOWN->ACTION_END_MIDDLE---\r\n");
            }
            else if (qvar_value > JUDGE_UP_VALUE)
            {
                LEFT_SLIP_BEFORE_TICK++;
                if (LEFT_SLIP_BEFORE_TICK > 3)
                {
                    LEFT_SLIP_BEFORE_TICK = 0;
                    LEFT_SLIP_BEFORE_FLAG = 1;
                }
            }
            if (LEFT_SLIP_BEFORE_FLAG)
            {
                LEFT_SLIP_BEFORE_FLAG = 0;
                RIGHT_PRESSED_flag = 0;
                tick_prev = tick_cur;
                cur_state = ACTION_SECOND_UP;
                prev_state = ACTION_FIRST_DOWN;
                // printf("\r\n----ACTION_FIRST_DOWN->ACTION_SECOND_UP---\r\n");
            }
        }

        break;
    case ACTION_FIRST_MIDDLE:
        if ((tick_cur - tick_prev) < 15)
            break;
        if ((tick_cur - tick_prev) < 25)
        {
            if ((qvar_value < JUDGE_MIDDLE_UP) && (qvar_value > JUDGE_MIDDLE_DOWN))
            {
                cur_state = ACTION_IDLE;
                prev_state = ACTION_IDLE;
                // printf("\r\n----ACTION_FIRST_MIDDLE->ACTION_IDLE---\r\n");
            }
            else if (qvar_value > JUDGE_UP_VALUE)
            {
                cur_state = ACTION_SECOND_UP;
                tick_prev = tick_cur;
                prev_state = ACTION_FIRST_MIDDLE;
                // printf("\r\n----ACTION_FIRST_MIDDLE->ACTION_SECOND_UP---\r\n");
            }
            else if (qvar_value < JUDGE_DOWN_VALUE)
            {
                cur_state = ACTION_SECOND_DOWN;
                tick_prev = tick_cur;
                prev_state = ACTION_FIRST_MIDDLE;
                // printf("\r\n----ACTION_FIRST_MIDDLE->ACTION_SECOND_DOWN---\r\n");
            }
        }
        else
        {
            if ((qvar_value < JUDGE_MIDDLE_UP) && (qvar_value > JUDGE_MIDDLE_DOWN))
            {
                cur_state = ACTION_IDLE;
                prev_state = ACTION_IDLE;
                // printf("\r\n----ACTION_FIRST_DOWN->ACTION_IDLE---\r\n");
            }
        }

        break;
    case ACTION_SECOND_UP:
        LEFT_SLIP_TICK++;
        if (LEFT_SLIP_TICK > 3 && LEFT_SLIP_FLAG == 0)
        {
            LEFT_SLIP_TICK = 0;
            LEFT_SLIP_FLAG = 1;
        }
        if (LEFT_SLIP_FLAG)
        {
            if ((qvar_value < JUDGE_MIDDLE_UP) && (qvar_value > JUDGE_MIDDLE_DOWN))
            {
                LEFT_SLIP_FLAG = 0;
                LEFT_SLIP_TICK = 0;
                if (ACTION_FIRST_MIDDLE == prev_state)
                {
                    //					//printf("\r\n----RESULT_LEFT_DOUBLE_CLICK---\r\n");
                    //					cur_state = ACTION_IDLE;
                    //					/*右双击判断成功*/
                    //					return RESULT_LEFT_DOUBLE_CLICK;
                }
                else if (ACTION_FIRST_DOWN == prev_state)
                {
                    // printf("\r\n----RESULT_LEFT_SLIP---\r\n");
                    cur_state = ACTION_IDLE;
                    /*左滑判断成功*/
                    return RESULT_LEFT_SLIP;
                }
            }
        }

        if ((tick_cur - tick_prev) > 100)
        {
            if ((qvar_value < JUDGE_MIDDLE_UP) && (qvar_value > JUDGE_MIDDLE_DOWN))
            {
                cur_state = ACTION_IDLE;
            }
            LEFT_SLIP_TICK = 0;
        }

        break;
    case ACTION_SECOND_DOWN:
        RIGHT_SLIP_TICK++;
        if (RIGHT_SLIP_TICK > 3 && RIGHT_SLIP_FLAG == 0)
        {
            RIGHT_SLIP_TICK = 0;
            RIGHT_SLIP_FLAG = 1;
        }
        if (RIGHT_SLIP_FLAG)
        {
            if ((qvar_value < JUDGE_MIDDLE_UP) && (qvar_value > JUDGE_MIDDLE_DOWN))
            {
                RIGHT_SLIP_FLAG = 0;
                RIGHT_SLIP_TICK = 0;
                if (ACTION_FIRST_MIDDLE == prev_state)
                {
                    // printf("\r\n----RESULT_LEFT_DOUBLE_CLICK---\r\n");
                    cur_state = ACTION_IDLE;
                    /*右双击判断成功*/
                    return RESULT_RIGHT_DOUBLE_CLICK;
                }
                else if (ACTION_FIRST_UP == prev_state)
                {
                    // printf("\r\n----RESULT_RIGHT_SLIP---\r\n");
                    cur_state = ACTION_IDLE;
                    /*右滑判断成功*/
                    return RESULT_RIGHT_SLIP;
                }
            }
        }

        if ((tick_cur - tick_prev) > 100)
        {
            if ((qvar_value < JUDGE_MIDDLE_UP) && (qvar_value > JUDGE_MIDDLE_DOWN))
            {
                cur_state = ACTION_IDLE;
            }
            RIGHT_SLIP_TICK = 0;
        }

        break;

    case ACTION_END_MIDDLE:
        if ((qvar_value < JUDGE_MIDDLE_UP) && (qvar_value > JUDGE_MIDDLE_DOWN))
        {
            if (ACTION_FIRST_UP == prev_state)
            {
                // printf("\r\n----RESULT_LEFT_SINGEL_CLICK---\r\n");
                cur_state = ACTION_IDLE;
                /*左单击判断成功*/
                return RESULT_LEFT_SINGEL_CLICK;
            }
            else if (ACTION_FIRST_DOWN == prev_state)
            {
                // printf("\r\n----RESULT_RIGHT_SINGEL_CLICK---\r\n");
                cur_state = ACTION_IDLE;
                /*右单击成功*/
                return RESULT_RIGHT_SINGEL_CLICK;
            }
        }
        else
        {
            cur_state = ACTION_IDLE;
        }

        break;
    default:
        break;
    }

    return 0;
}

4、数据收发处理

因为加入上位机显示和控制，所以需要做串口的发送和接收处理。这里我的串口接收使用了循环队列，用的是一个开源组件CherryRB,真的超级好用，强烈推荐！
如下是通过选择的传感器和通道，发送相应的数据，为了上位机好提取数据，我中间加入了:，便于做字符串分割处理。

/*
通过传入的指令进行控制操作

*/
uint8_t instruct_sensor_Handler(Sensor_Type type,uint8_t *_sensor_channel_enable,uint8_t sensor_channel_nums,uint8_t *data)
{
uint16_t i=0;
	uint8_t length=0;
	__IO UserFtoCtoI temp_fdata;
	static uint8_t acc_flag1=1,acc_flag2=1;
	switch(type)
	{
		case LIS2MDL:
			if (IKS4A1_MOTION_SENSOR_GetAxes(0, MOTION_MAGNETO, &LIS2MDL_magnetic_field))
			{
			}
			IKS4A1_MOTION_SENSOR_Axes_2_int32(LIS2MDL_mag,LIS2MDL_magnetic_field);
			for(i=0;i<sensor_channel_nums;i++)
			{
                if(_sensor_channel_enable[i])
                {
                    printf("LIS2MDL:%d:%d:\r\n",i,LIS2MDL_mag[i]);
                    length +=4;
                }
			}
			break;
		case LSM6DSV16X:
			if(acc_flag1)
			{
				if (IKS4A1_MOTION_SENSOR_GetAxes(1, MOTION_ACCELERO, &LSM6DSV16X_acceleration))
				{

				}
				IKS4A1_MOTION_SENSOR_Axes_2_int32(LSM6DSV16X_acc,LSM6DSV16X_acceleration);
			}
			else
			{
				if (IKS4A1_MOTION_SENSOR_GetAxes(1, MOTION_GYRO, &LSM6DSV16X_angular_velocity))
				{

				}
				IKS4A1_MOTION_SENSOR_Axes_2_int32(LSM6DSV16X_ang,LSM6DSV16X_angular_velocity);
			}
			for(i=0;i<sensor_channel_nums;i++)
			{

                if(_sensor_channel_enable[i])
                {
                    if(i<3)
                    {
                    	if(acc_flag1)
                    	printf("LSM6DSV16X:%d:%d:\r\n",i,LSM6DSV16X_acc[i]);
                    }
                    else
                    {
                    	if(0==acc_flag1)
                    	printf("LSM6DSV16X:%d:%d:\r\n",i,LSM6DSV16X_ang[i]);
                    }
                    length +=4;
                }
			}
			acc_flag1=!acc_flag1;
			break;
		case LIS2DUXS12:
			if (IKS4A1_MOTION_SENSOR_GetAxes(2, MOTION_ACCELERO, &LIS2DUXS12_acceleration))
			{

			}
			IKS4A1_MOTION_SENSOR_Axes_2_int32(LIS2DUXS12_acc,LIS2DUXS12_acceleration);
			for(i=0;i<sensor_channel_nums;i++)
			{
                if(_sensor_channel_enable[i])
                {
                    printf("LIS2DUXS12:%d:%d:\r\n",i,LIS2DUXS12_acc[i]);
                    length +=4;
                }
			}
			break;
		case LSM6DSO16IS:
			if(acc_flag2)
			{
				if (IKS4A1_MOTION_SENSOR_GetAxes(3, MOTION_ACCELERO, &LSM6DSO16IS_acceleration))
				{
				}
				IKS4A1_MOTION_SENSOR_Axes_2_int32(LSM6DSO16IS_acc,LSM6DSO16IS_acceleration);
			}
			else
			{
				if (IKS4A1_MOTION_SENSOR_GetAxes(3, MOTION_GYRO, &LSM6DSO16IS_angular_velocity))
				{
				}
				IKS4A1_MOTION_SENSOR_Axes_2_int32(LSM6DSO16IS_ang,LSM6DSO16IS_angular_velocity);
			}
			for(i=0;i<sensor_channel_nums;i++)
			{
                if(_sensor_channel_enable[i])
                {
                	  if(i<3)
						{
                		  if(acc_flag2)
							printf("LSM6DSO16IS:%d:%d:\r\n",i,LSM6DSO16IS_acc[i]);
						}
						else
						{
							if(0==acc_flag2)
							printf("LSM6DSO16IS:%d:%d:\r\n",i,LSM6DSO16IS_ang[i]);
						}
						length +=4;
                }
			}
			acc_flag2=!acc_flag2;
			break;
		case STTS22H:
			if (IKS4A1_ENV_SENSOR_GetValue(0, ENV_TEMPERATURE, &STTS22H_temperature))
			{
			}
            if(0==_sensor_channel_enable[0])
                break;
            printf("STTS22H:%.2f:\r\n",STTS22H_temperature);
		    length +=4;
			break;
		case LPS22DF:
			if (IKS4A1_ENV_SENSOR_GetValue(1, ENV_TEMPERATURE, &LPS22DF_temperature))
			{
			}
			if (IKS4A1_ENV_SENSOR_GetValue(1, ENV_PRESSURE, &LPS22DF_pressure))
			{
			}
             if(_sensor_channel_enable[0])
             {
            	 printf("LPS22DF:%d:%.2f:\r\n",0,LPS22DF_temperature);

                length +=4;
             }
            if(0==_sensor_channel_enable[1])
                break;
            printf("LPS22DF:%d:%.2f:\r\n",1,LPS22DF_pressure);
		    length +=4;
		break;
		case SHT40AD1B:
			if (IKS4A1_ENV_SENSOR_GetValue(2, ENV_TEMPERATURE, &SHT40AD1B_temperature))
			{
			}
			if (IKS4A1_ENV_SENSOR_GetValue(2, ENV_HUMIDITY, &SHT40AD1B_humidity))
			{
			}
            if(_sensor_channel_enable[0])
             {
            	printf("SHT40AD1B:%d:%.2f:\r\n",0,SHT40AD1B_temperature);
                length +=4;
             }
            if(0==_sensor_channel_enable[1])
                break;
            printf("SHT40AD1B:%d:%.2f:\r\n",1,SHT40AD1B_humidity);
		    length +=4;
			break;
		default:
			break;
	}
	return length;
}

这里一开始的时候理解错了题目意思，我将所有的传感器全部往上位机发，上位机从里面挑出需要显示的部分。后来，再仔细看题目才发现需要每一部分分段控制上发。
因为之前配置了 LWIP 的 mqtt（因为没有全部完成，因此不展开说明，等我完善后再补充），引入了 freertos。因此我为了方便，直接创建一个新的线程专门用来处理串口收到的数据。

uint8_t analysis_receivedData_thread(void const * argument)
{
	uint8_t data[128];
	 uint8_t len=0;
	 uint8_t *ptr_index;
	 uint8_t temp_sensor=0;
	 uint8_t channel_index=0;
	while(1){
		len =chry_ringbuffer_read(&rb, data, 20);
		if (len){
			ptr_index=strchr(data,':');
			if(NULL !=strstr(data,"SENSOR"))
			{

				temp_sensor=*(ptr_index+1)-'1';

				printf("temp_sensor=%d\n",temp_sensor);
				cur_sensor=temp_sensor;
			}
			else if(NULL !=strstr(data,"channel"))
			{

				if(NULL !=strstr(data,"ON"))
				{
					channel_index=*(ptr_index+4)-'1';
					printf("channel_index=%d\n",channel_index);
					sensor_channel_enable[cur_sensor][channel_index]=1;
				}
				else if(NULL !=strstr(data,"OFF"))
				{
					channel_index=*(ptr_index+5)-'1';
					printf("channel_index=%d\n",channel_index);
					sensor_channel_enable[cur_sensor][channel_index]=0;
				}
			}
		}
		else
		{
//				printf("[C] read faild, no data in ringbuffer\r\n");
		}
		osDelay(100);
	}
}

最后则是主线程的处理,这里主要是通过QVAR检测状态机返回的手势，进行传感器的切换，通道的打开和关闭处理。

  for(;;)
  {
	  send_tick++;
	  if(send_tick>=200)
	  {
		  send_tick=0;
		  sensor_send_length=instruct_sensor_Handler(cur_sensor,&sensor_channel_enable[cur_sensor],sensor_channel_nums[cur_sensor],sensor_send_buff);
//		  printf("sensor_send_length=%d\n",sensor_send_length);
		  printf("channel:");
		  for ( i = 0; i < 6; i++)
		  {
		    printf("%d:",sensor_channel_enable[cur_sensor][i]);
		  }
		  printf("\r\n");
//		  read_all_sensor_data();
//		   sensor_send_length=get_one_sensor_data(cur_sensor,sensor_send_buff,c_status);
	  }
	  osDelay(5);
	  BSP_SENSOR_QVAR_GetValue(&QvarValue);
	  state_back = QVAR_action_check_statemachine((int)QvarValue / 78);
	  if(0 ==state_back)
		  continue;

	  switch (state_back) {
		case RESULT_LEFT_SINGEL_CLICK:
			//切换传感器的通道
    if(channel_index<sensor_channel_nums[cur_sensor]-1)
       channel_index++;
    else
      channel_index=0;
			break;
		case RESULT_RIGHT_SINGEL_CLICK:
			//打开或关闭传感器的通道
      sensor_channel_enable[cur_sensor][channel_index]=!sensor_channel_enable[cur_sensor][channel_index];
			break;
		case RESULT_LEFT_SLIP:
			//切换传感器
			if(cur_sensor<SHT40AD1B)
				cur_sensor++;
			else
				cur_sensor=LIS2MDL;

      channel_index=0;
			break;
		case RESULT_RIGHT_SLIP:
			//切换传感器
			if(cur_sensor>LIS2MDL)
				cur_sensor--;
			else
				cur_sensor=SHT40AD1B;
      channel_index=0;
			break;
		case RESULT_LEFT_LONG_PRESSED:
			break;
		case RESULT_RIGHT_LONG_PRESSED:
			break;
		default:
			break;
	}
  printf("[QVAR state-> %d]\r\n",state_back);
  printf("[cur_sensor -> %d] \n",cur_sensor);
  }

5、QT 上位机的实现

QT 使用 C++进行编程，实现我们想要的功能。如下是在 widget.ui 中拖控件，组合的界面

创建一个 data_frame 类进行串口接收数据的解析处理,每当解析完成就触发信号，更新传感器的选择,如下是主要的解析函数

int data_frame::parse_2(const QByteArray &bytes)
{
    QString t_data= QString(bytes);
//    qDebug() << "开始填充传感器数据";
    int channel_index=0;
    bool get_Data_en=false;
    if(-1==t_data.indexOf(":"))
        return -1;
     QStringList  strs=  t_data.split(":");
     foreach (QString s, strs)
     {
        qDebug() << s;
     }
      qDebug() <<"\r\n";
      if(t_data.contains("channel") && strs.size()>6)
      {
           for(int j=0;j<6;j++)
           {
               channel_status[j]=strs.at(j+1).toInt()==1?true:false;
           }
          return 1;
      }

     for(int i=0;i<7;i++)
     {
         if(strs.at(0)==sensor_compare.at(i))
         {
             qDebug() << "sensor:"<<i;
             tmp_command=i;
             get_Data_en=true;
         }

     }
     if(false==get_Data_en)
         return -1;
     channel_index=strs.at(1).toInt();
     switch (tmp_command) {
     case 0:
         if(channel_index<3)
            LIS2MDL_Magneto[channel_index]=strs.at(2).toInt();
         break;
     case 1:
         if(channel_index<3)
            LSM6DSV16X_Acc[channel_index]=strs.at(2).toInt();
         else
            LSM6DSV16X_Gyro[channel_index-3]=strs.at(2).toInt();

         break;
     case 2:
         if(channel_index<3)
            LIS2DUXS12_Acc[channel_index]=strs.at(2).toInt();
         break;
     case 3:
         if(channel_index<3)
            LSM6DSO16IS_Acc[channel_index]=strs.at(2).toInt();
         else
            LSM6DSO16IS_Gyro[channel_index-3]=strs.at(2).toInt();
         break;
     case 4:
         if(channel_index<3)
            STTS22H_temperature=strs.at(1).toFloat();
         break;
     case 5:
         if(channel_index==0)
            LPS22DF_temperature=strs.at(2).toFloat();
         else
            LPS22DF_pressure=strs.at(2).toFloat();
         break;
     case 6:
         if(channel_index==0)
            SHT40AD1B_temperature=strs.at(2).toFloat();
         else
            SHT40AD1B_humidity=strs.at(2).toFloat();
         break;

     default:
         break;
     }

    emit cmd_changed(tmp_command+1);
    length=tmp_length;
    command=tmp_command;
    return 0;
}

在 widget 构函数中进行一些信号量和槽函数的连接

Widget::Widget(QWidget *parent) : QWidget(parent), ui(new Ui::Widget), serial(new QSerialPort(this))
{
    ui->setupUi(this);
   /*省略*/
    group_radiobutton = new QButtonGroup(this);
    group_radiobutton->addButton(ui->radioButton_all, 0);
    group_radiobutton->addButton(ui->radioButton_1, 1);
    group_radiobutton->addButton(ui->radioButton_2, 2);
    group_radiobutton->addButton(ui->radioButton_3, 3);
    group_radiobutton->addButton(ui->radioButton_4, 4);
    group_radiobutton->addButton(ui->radioButton_5, 5);
    group_radiobutton->addButton(ui->radioButton_6, 6);
    group_radiobutton->addButton(ui->radioButton_7, 7);
    group_radiobutton->setExclusive(true);
    ui->radioButton_all->setChecked(true);
    connect(ui->radioButton_all, SIGNAL(clicked(bool)), this, SLOT(radiobutton_handler()));
    connect(ui->radioButton_1, SIGNAL(clicked(bool)), this, SLOT(radiobutton_handler()));
    connect(ui->radioButton_2, SIGNAL(clicked(bool)), this, SLOT(radiobutton_handler()));
    connect(ui->radioButton_3, SIGNAL(clicked(bool)), this, SLOT(radiobutton_handler()));
    connect(ui->radioButton_4, SIGNAL(clicked(bool)), this, SLOT(radiobutton_handler()));
    connect(ui->radioButton_5, SIGNAL(clicked(bool)), this, SLOT(radiobutton_handler()));
    connect(ui->radioButton_6, SIGNAL(clicked(bool)), this, SLOT(radiobutton_handler()));
    connect(ui->radioButton_7, SIGNAL(clicked(bool)), this, SLOT(radiobutton_handler()));

    connect(ui->checkBox, SIGNAL(stateChanged(int)), this, SLOT(onCheckBoxState_changed(int)));
    connect(ui->checkBox_2, SIGNAL(stateChanged(int)), this, SLOT(onCheckBoxState_changed(int)));
    connect(ui->checkBox_3, SIGNAL(stateChanged(int)), this, SLOT(onCheckBoxState_changed(int)));
    connect(ui->checkBox_4, SIGNAL(stateChanged(int)), this, SLOT(onCheckBoxState_changed(int)));
    connect(ui->checkBox_5, SIGNAL(stateChanged(int)), this, SLOT(onCheckBoxState_changed(int)));
    connect(ui->checkBox_6, SIGNAL(stateChanged(int)), this, SLOT(onCheckBoxState_changed(int)));
    connect(&m_frame, &data_frame::cmd_changed, this, &Widget::serial_comand_refresh);
    connect(serial, &QSerialPort::readyRead, this, &Widget::readData);

    ui->mqttButton->setText("CONNECT MQTT SERVER");

    //    M_client.start();
    tim = new QTimer();
    tim->setInterval(500);
    connect(tim, SIGNAL(timeout()), this, SLOT(onTimeOut()));
    tim->start();
/*省略*/
}

为了让数据更直观，我还把 customPlot 加进来了，但是实际上数据显示的很乱，还需要进一步研究才能显示出比较好的效果。
数据的刷新是使用定时器定时刷新

void Widget::onTimeOut()
{
    QString str;
    QStringList strs;
    double key = QDateTime::currentDateTime().toMSecsSinceEpoch() / 1000.0;
    //改变6个数值显示的状态
    ui->checkBox->setChecked( m_frame.channel_status[0]);
	/*省略*/
    sensor_data_refresh();
    if (ui->checkBox->isChecked())
    {
        str = ui->checkBox->text();
        strs = str.split(":");
        //         qDebug()<<"data="<<strs.at(1).toDouble();
        ui->customPlot->graph(0)->addData(key, strs.at(1).toDouble());
        ui->customPlot->graph(0)->rescaleValueAxis();
    }
		/*省略*/
    QSharedPointer<QCPAxisTickerDateTime> timeTicker(new QCPAxisTickerDateTime); // 时间日期作为X轴
    timeTicker->setDateTimeFormat("hh:mm:ss");
    ui->customPlot->xAxis->setTicker(timeTicker);

    ui->customPlot->xAxis->setRange(key, 3, Qt::AlignRight); // 设定x轴的范围
    ui->customPlot->setInteractions(QCP::iRangeDrag | QCP::iRangeZoom |
                                    QCP::iSelectPlottables); // 可以缩放可以滚动点击选择
    for(int i=0;i<6;i++)
    {
        ui->customPlot->graph(i)->data().data()->removeBefore(key-10);
    }
    ui->customPlot->replot();
}

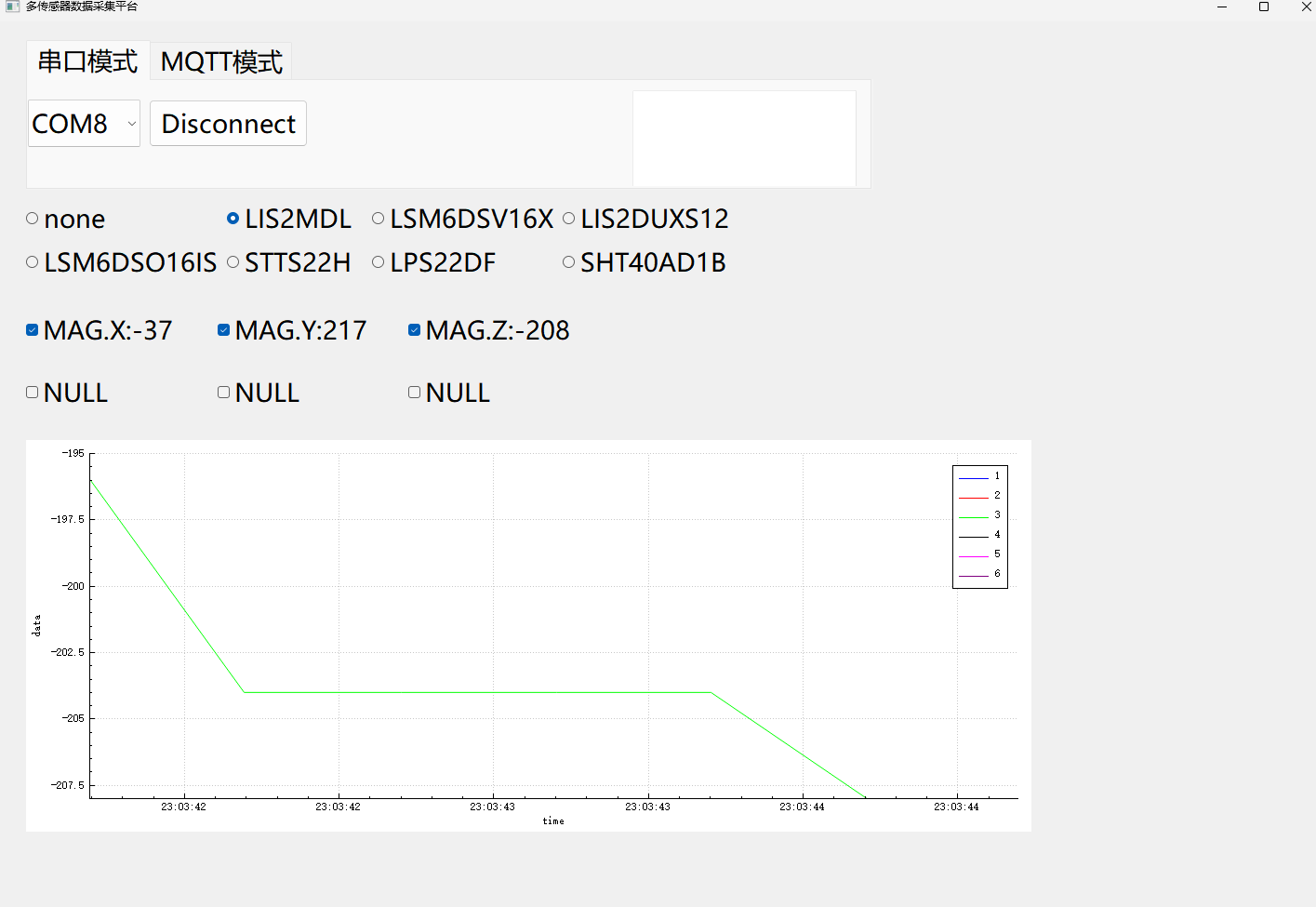

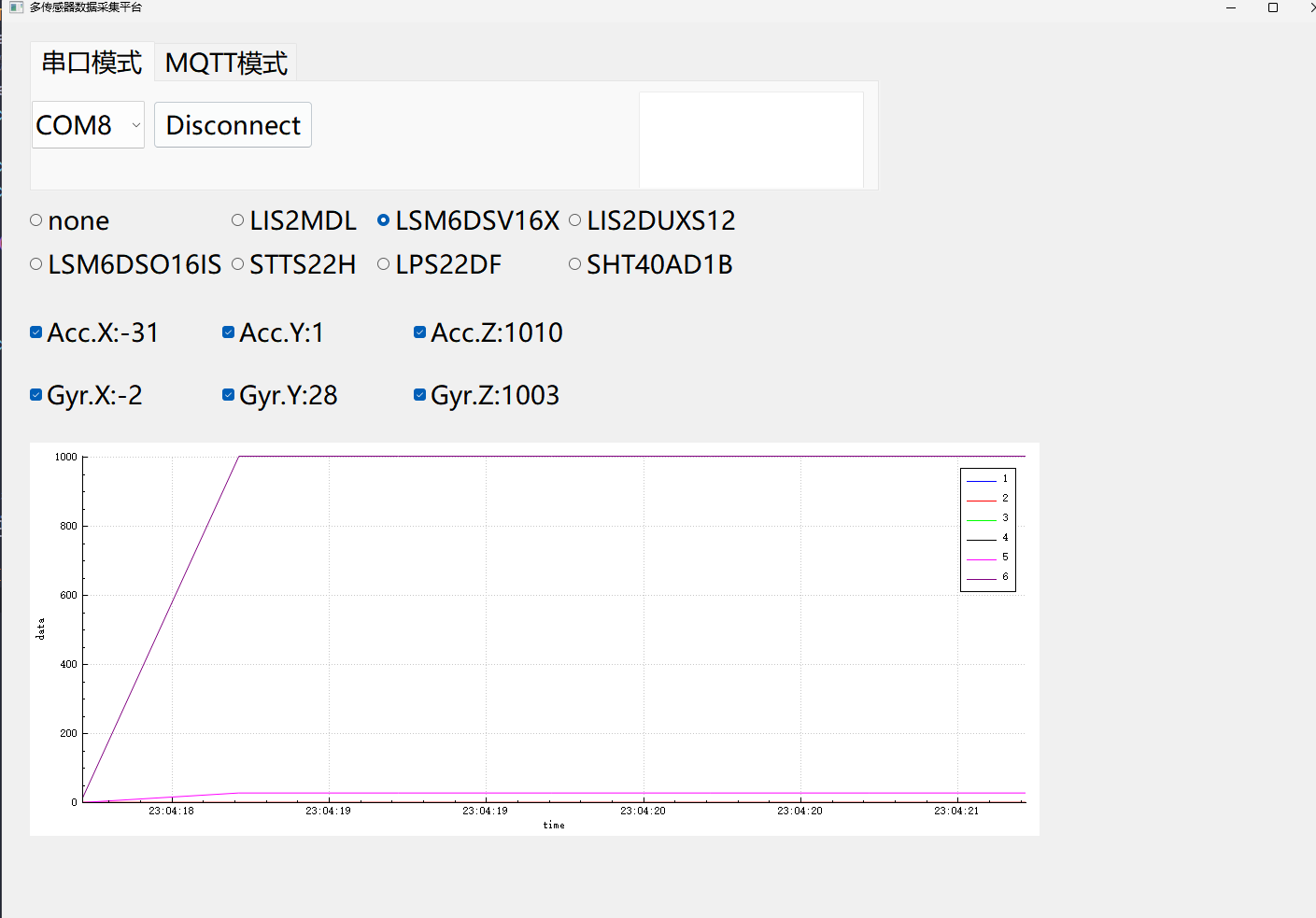

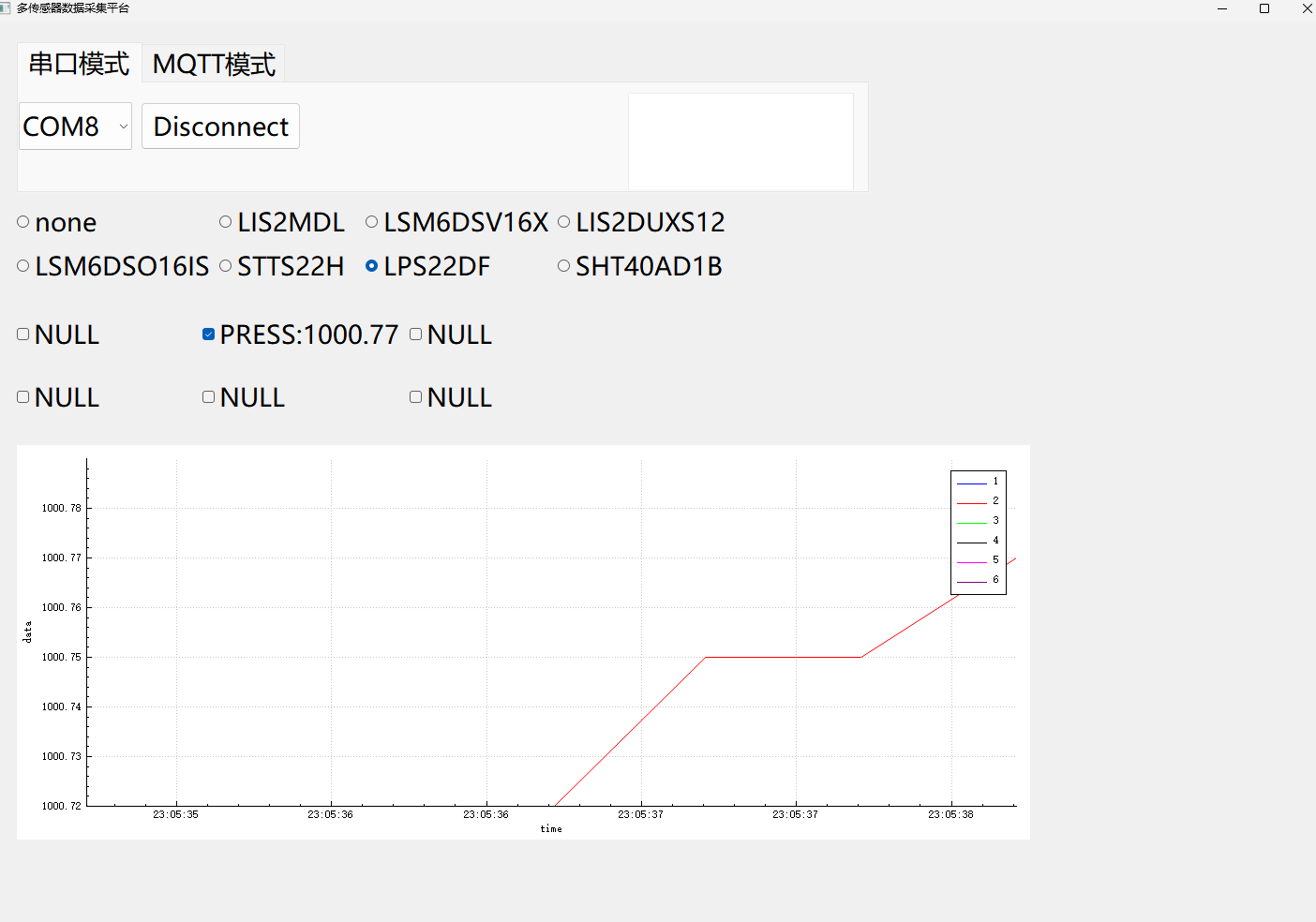

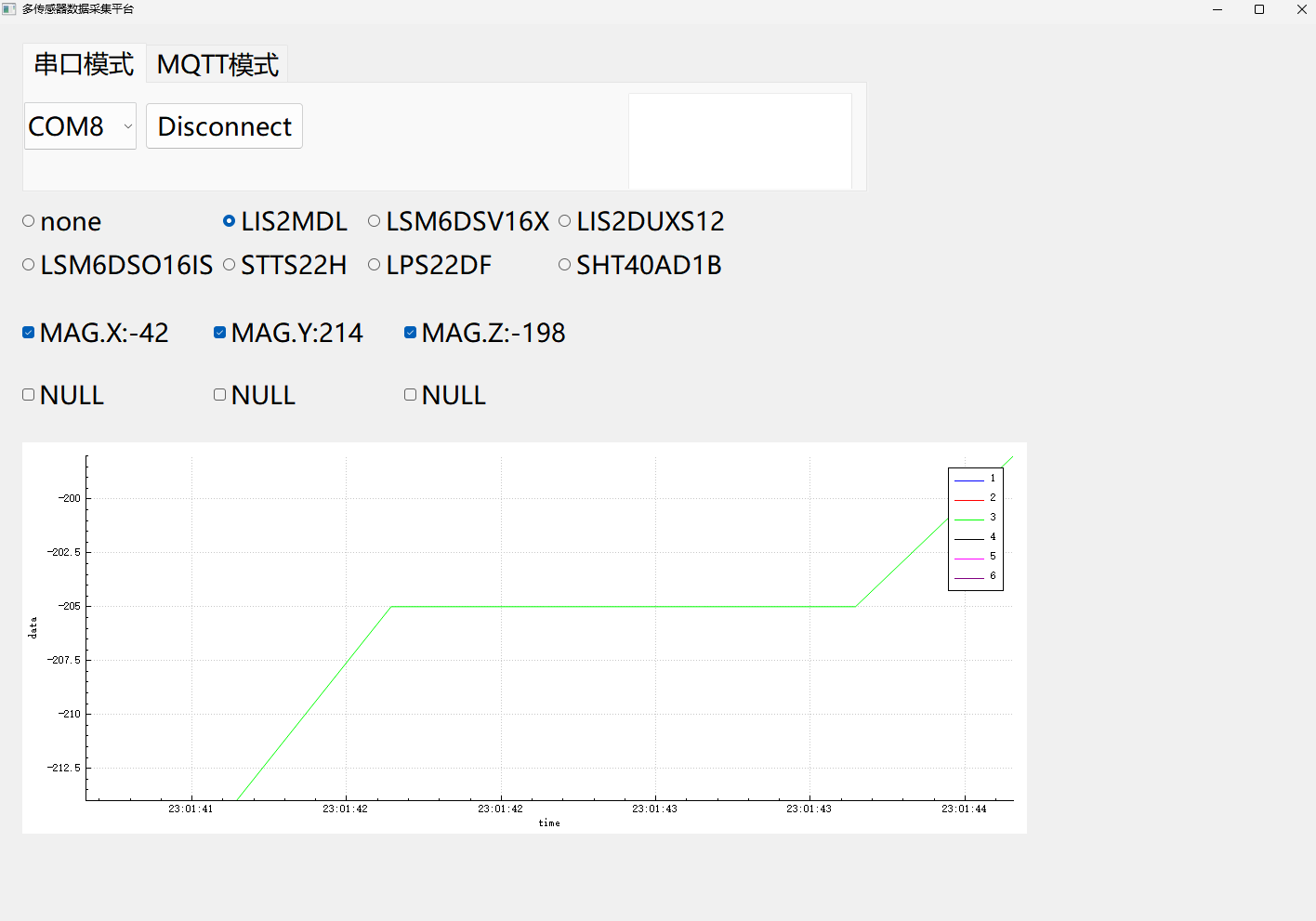

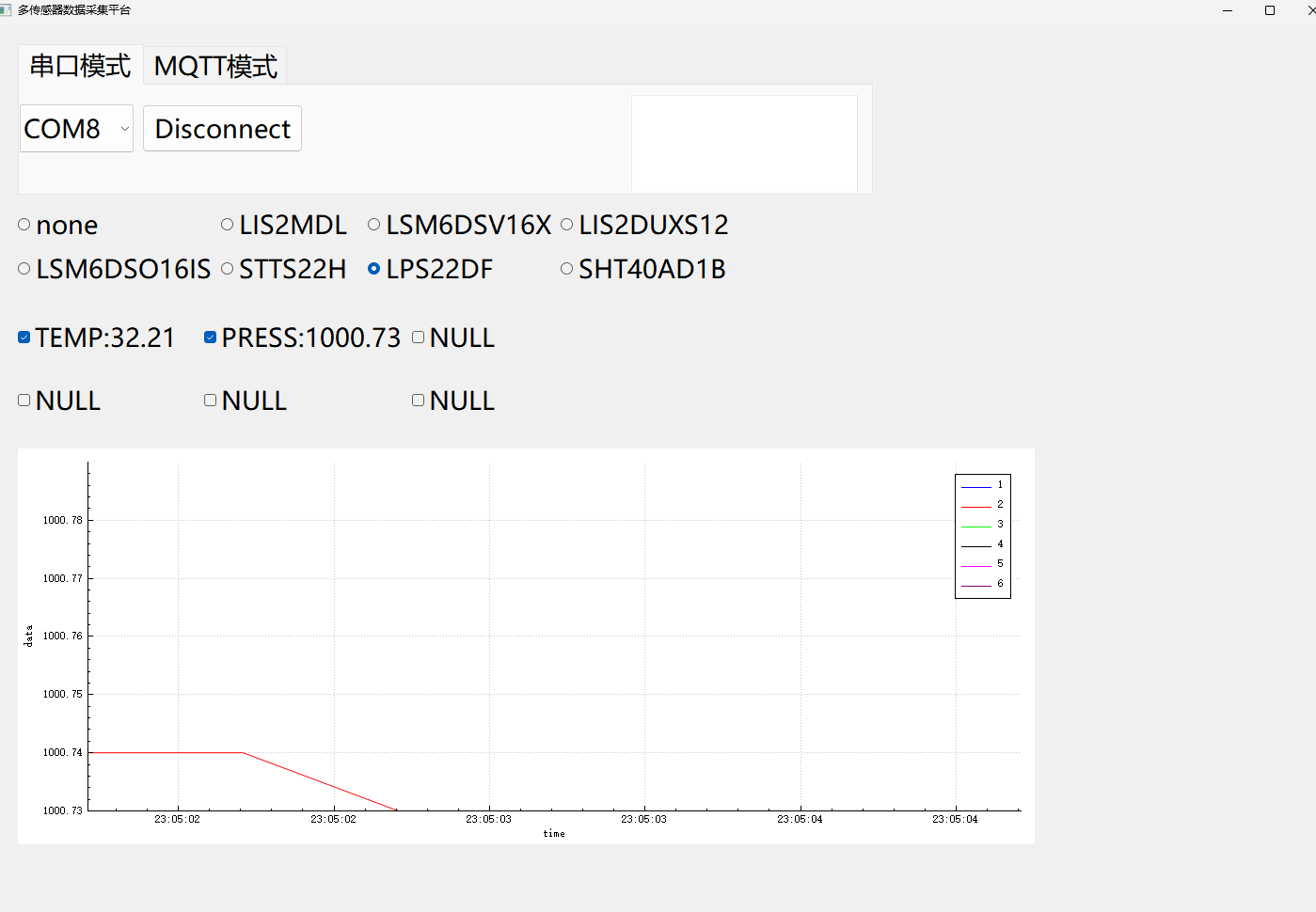

如下是运行时的效果


四、效果展示与遇到的问题

效果展示




遇到的问题

  • QVAR 值受天气影响很大，之前天晴时，测试基本没有波动，但是最近梅雨天时，经常出现我之前写的状态机识别不准的情况。使用吹风机加热后，效果才好一些。
  • 当我加热后，发现两个传感器的 GYRO 的 3 个轴数据，都会出现读取失败的情况，导致上位机数据并没有更新。总不可能吹风机吹一下，就坏了，估计还是环境影响。
  • QT 上位机的串口数据读取出现不连续的情况，串口的 readyRead 信号，只要串口一收到数据，就会触发槽函数，导致数据不连续，在加入回车符截取，才将之前读到的数据传入数据解析函数中，这样才解决这个问题。

五、感想与未来计划

这次终于能玩上 ST 的板子了，玩了这么多的板子，发现还是 ST 的用的最习惯。这次我完成的任务只是都传感器的数据，感觉都没有把这些传感器的功能发挥出来，所以，下一个目标是，帅气的飞控系统！

软硬件
附件下载
H743_SENSOR_DEMO.zip
单片机源代码
BigJob_SensorPlatform.zip
QT上位机源代码
团队介绍
无
评论
0 / 100
查看更多
猜你喜欢
Funpack3-3 - 基于X-NUCLEO-IKS4A1和STM32G0B1RE实现触摸控制各传感器该项目使用了STM32G0B1RE开发板，实现了X-NUCLEO-IKS4A1的设计，它的主要功能为：使用X-NUCLEO-IKS4A1板卡上的触摸按键，实现点按和左右滑动，实现传感器选择和切换。
QingSpace
137
Funpack3-3 针对X-NUCLEO-IKS4A1的传感器数据采集系统设计该项目使用了IKS4A1传感器板、STM32开发板，实现了传感器数据采集系统的设计，它的主要功能为：采集并在上位机显示IKS4A1传感器板上的全部数据。。
obrulviser
93
Funpack3-3：X-NUCLEO-IKS4A1-数据采集和功能切换该项目使用了X-NUCLEO-IKS4A1和 NUCLEO-G0B1RE板子，实现了传感器数据采集和上位机的设计，它的主要功能为：使用板卡上的触摸按键，实现点按和左右滑动，实现传感器选择和切换，并将数据发送到上位机。
鲍飞.
206
相关活动
相关平台
目录
硬禾服务号
关注最新动态
0512-67862536
info@eetree.cn
江苏省苏州市苏州工业园区新平街388号腾飞创新园A2幢815室
苏州硬禾信息科技有限公司
友情链接
STEP小脚丫纳芯微电子
Copyright © 2024 苏州硬禾信息科技有限公司 All Rights Reserved 苏ICP备19040198号
