1.项目需求：

制作一个具有启动、停止、递增和清除功能的秒表；

具体功能如下——

通过小脚丫FPGA核心板上的2个数码管和轻触按键制作一个秒表，通过按键来控制秒表的功能，并在数码管上显示数值。

使用七段显示器作为输出设备，在小脚丫FPGA核心板上创建一个2位数秒表。

秒表应从 0.0 秒计数到 9.9秒，然后翻转，计数值每0.1秒精确更新一次。

秒表使用四个按钮输入：开始、停止、增量和清除（重置）。

开始输入：使秒表开始以10Hz时钟速率递增（即每0.1秒计数一次）；

停止输入：使计数器停止递增，但使数码管显示当前计数器值；

增量输入：每次按下按钮时，都会导致显示值增加一次，无论按住增量按钮多长时间；

复位/清除输入：强制计数器值为零。

2.需求分析：

制作一个秒表，用2位数码管显示——

①秒表正常计数：正常从0.0到9.9，计数0.1s更新一次；（需要“时钟分频”）

②当有按键输入：

开始输入：秒表开始计数；

停止输入：秒表停止计数，数码管显示当前数值；

增量输入：秒表显示值增加一次，无论按住增量按钮多长时间；（需要“负边沿检测”）

重置输入：秒表初始至0.0。

③经过分析我们知道，秒表有两种状态：计数状态（state=1），不计数状态（state=0）。

当处于“计数状态”时：计数器进入“计数过程”——

一般情况下，整数位不变、小数位增加1；

若小数位满9则变为0，且若当整数位也同时为9，则整数位、小数位均变为0；（9.9->0.0实现了翻转的效果）

当处于“不计数状态”时：计数器整数位不变、小数位也不变；

④而按键输入对于计数状态的影响：

开始输入：进入“计数状态”；

停止输入：进入“不计数状态”；

重置输入：进入“不计数状态”，且小数位、整数位均变为0；

增量输入：当进入“不计数状态”后，有增量输入，计数器完成一次“计数过程”。

⑤数码管显示：

cnt_1（个数位），cnt_2（整数位）范围：0-9（需要4位2进制）；

数码管需能够显示0-9之间的十个数字（即数组seg_1[9:0]与数组seg_2[9:0]），并对其进行初始化(数码管1需显示小数点位dp)；

当输入 cnt_1 和 cnt_2 改变时，相应的七段数码管LED灯就会显示对应的数字。

3.实现的方式：

一、项目模块：

总共三个模块Counter、clk_divider_10hz和edge_detector，其功能分别为

计数器（顶层文件，主要模块，模块内实例化了时钟分频器和边沿检测器）

时钟分频（将输入时钟信号分频为10hz的时钟信号，用于实现计数器每0.1s更新一次）

和负边沿检测（检测输入信号 key 的负边沿，用于实现无论按住增量按键多长时间，秒表显示值增加一次）

二、实现逻辑：

输入：时钟(clk)、开始(start)、停止(stop)、增量(inc)、重置(rst)

输出：两个数码管（seg_led_1、seg_led_2）

寄存器：cnt_1(小数位)，cnt_2（整数位）

①模块声明：

module Counter (
    input wire clk, rst, start, stop, inc, // Input signals: clock, reset, start, stop, increment
    output reg [8:0] seg_led_1,            // Output for 7-segment display 1
    output reg [8:0] seg_led_2             // Output for 7-segment display 2
);

②内部信号说明：

reg state;          // State variable: 1 for counting state, 0 for non-counting state
reg [3:0] cnt_1;    // Counter 1
reg [3:0] cnt_2;    // Counter 2
wire clk_10hz;      // Clock divided by 10Hz
wire inc_negedge;   // Negative edge of increment signal

③初始化seg：

// Initial values for 7-segment display patterns
initial begin
    seg_1[0] = 9'hbf;
    seg_1[1] = 9'h86;
    // ...
    seg_2[8] = 9'h7f;
    seg_2[9] = 9'h6f;
end

④时钟分频器和边沿检测器实例化：

// Clock divider for 10Hz output
clk_divider U1 (
    .clk(clk),
    .rst(rst),
    .clkout(clk_10hz)
);

// Edge detector for increment signal
edge_detector U2 (
    .clk(clk_10hz),
    .rst(rst),
    .key(inc),
    .neg_edge(inc_negedge)
);

⑤状态控制逻辑:

// State machine: counting or non-counting state
always @(posedge clk_10hz or negedge rst) begin
    if (!rst)
        state <= 1'b0;    // Non-counting state
    else if (!start && stop)
        state <= 1'b1;    // Counting state
    else if (start && !stop)
        state <= 1'b0;    // Non-counting state
    else
        state <= state;
end

⑥计数逻辑：

// Counter logic
always @(posedge clk_10hz or negedge rst) begin
    // 计数
    if (!rst) begin
        cnt_1 <= 4'd0;
        cnt_2 <= 4'd0;
    end else begin
        // ...
    end
end

⑦seg_led输出逻辑：

// Assigning 7-segment display outputs
always @ (posedge clk_10hz) begin
    seg_led_1 <= seg_1[cnt_2];
	seg_led_2 <= seg_2[cnt_1];
end

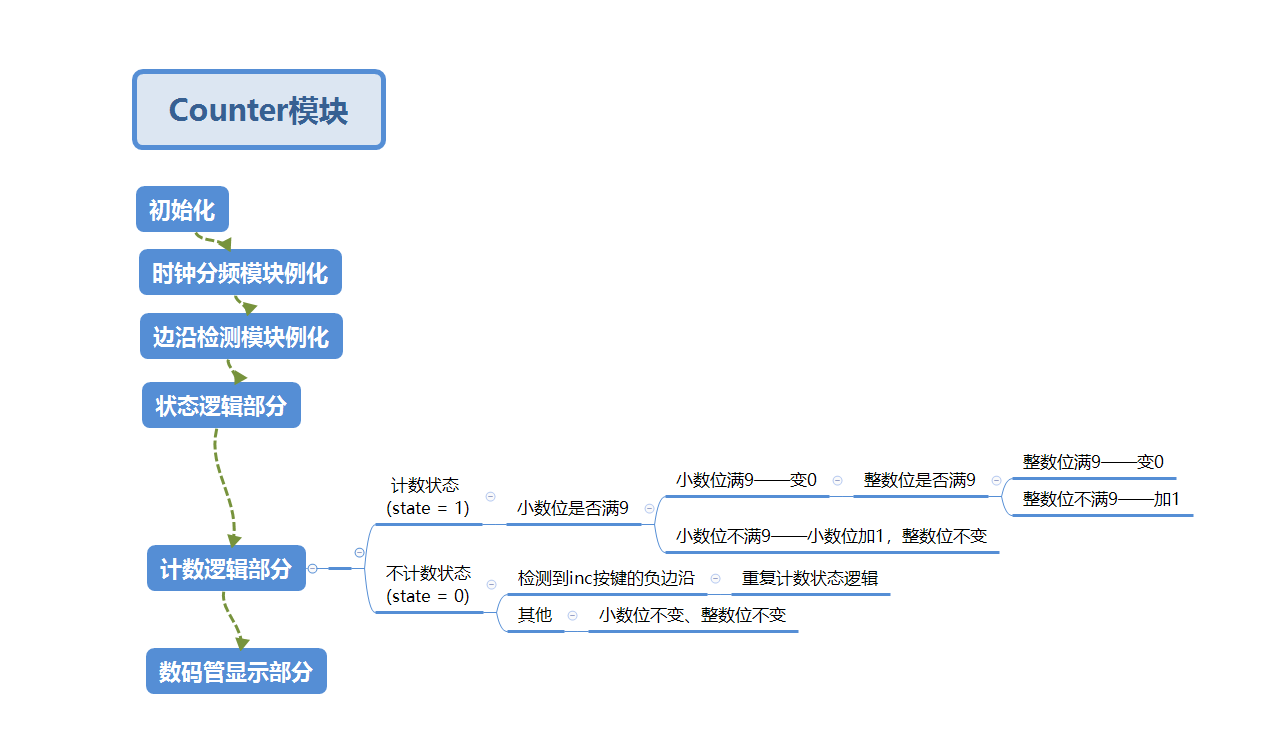

4.功能框图：

如下图所示：

5.代码（内嵌到报告中）及说明：

module Counter (
    input wire clk, rst, start, stop, inc, // Input signals: clock, reset, start, stop, increment
    output reg [8:0] seg_led_1,            // Output for 7-segment display 1
    output reg [8:0] seg_led_2             // Output for 7-segment display 2
);

reg state;          // State variable: 1 for counting state, 0 for non-counting state
reg [3:0] cnt_1;    // Counter 1
reg [3:0] cnt_2;    // Counter 2
wire clk_10hz;      // Clock divided by 10Hz
wire inc_negedge;   // Negative edge of increment signal

// Initial values for 7-segment display patterns
initial begin
    seg_1[0] = 9'hbf;
    seg_1[1] = 9'h86;
    seg_1[2] = 9'hdb;
    seg_1[3] = 9'hcf;
    seg_1[4] = 9'he6;
    seg_1[5] = 9'hed;
    seg_1[6] = 9'hfd;
    seg_1[7] = 9'h87;
    seg_1[8] = 9'hff;
    seg_1[9] = 9'hef;

    seg_2[0] = 9'h3f;
    seg_2[1] = 9'h06;
    seg_2[2] = 9'h5b;
    seg_2[3] = 9'h4f;
    seg_2[4] = 9'h66;
    seg_2[5] = 9'h6d;
    seg_2[6] = 9'h7d;
    seg_2[7] = 9'h07;
    seg_2[8] = 9'h7f;
    seg_2[9] = 9'h6f;
end

// Clock divider for 10Hz output
clk_divider U1 (
    .clk(clk),
    .rst(rst),
    .clkout(clk_10hz)
);

// Edge detector for increment signal
edge_detector U2 (
    .clk(clk_10hz),
    .rst(rst),
    .key(inc),
    .neg_edge(inc_negedge)
);

// State machine: counting or non-counting state
always @(posedge clk_10hz or negedge rst) begin
    if (!rst)
        state <= 1'b0;    // Non-counting state
    else if (!start && stop)
        state <= 1'b1;    // Counting state
    else if (start && !stop)
        state <= 1'b0;    // Non-counting state
    else
        state <= state;
end

// Counter logic
always @(posedge clk_10hz or negedge rst) begin
    if (!rst) begin
        cnt_1 <= 4'd0;
        cnt_2 <= 4'd0;
    end
	else begin
        if (state == 1) begin
            if (cnt_1 == 4'd9) begin
                cnt_1 <= 4'd0;
                if (cnt_2 == 4'd9)
                    cnt_2 <= 4'd0;
                else
                    cnt_2 <= cnt_2 + 1'b1;
            end
			else begin
                cnt_1 <= cnt_1 + 1'b1;
                cnt_2 <= cnt_2;
            end
        end
		else if (inc_negedge && state == 0) begin
            if (cnt_1 == 4'd9) begin
                cnt_1 <= 4'd0;
                if (cnt_2 == 4'd9)
                    cnt_2 <= 4'd0;
                else
                    cnt_2 <= cnt_2 + 1'b1;
            end
			else begin
                cnt_1 <= cnt_1 + 1'b1;
                cnt_2 <= cnt_2;
            end
        end
		else begin
            cnt_1 <= cnt_1;
            cnt_2 <= cnt_2;
        end
    end
end

// Assigning 7-segment display outputs
always @ (posedge clk_10hz) begin
    seg_led_1 <= seg_1[cnt_2];
	seg_led_2 <= seg_2[cnt_1];
end

endmodule

module edge_detector (
    input clk,      // Clock input
    input rst,      // Reset input
    input key,      // Key input for edge detection
    output neg_edge // Output indicating negative edge detection
);

reg [1:0] D;    // Delay register to capture key changes

always @(posedge clk or negedge rst) begin
    if (!rst) begin
        D <= 2'b11;    // Reset delay register when reset is active
    end
    else begin
        D <= {D[0], key};    // Shift in new key value at every clock cycle
    end
end

assign neg_edge = D[1] & ~D[0];    // Output negative edge detection

endmodule

module clk_divider (
    input wire clk,     // Input clock signal
    input wire rst,     // Reset signal
    output wire clkout  // Output divided clock signal
);

    reg [24:0] cnt;     // Counter for dividing the clock frequency
    reg clk_10hz;       // Output signal representing a 10 Hz clock

    // Counter increment logic
    always @(posedge clk or negedge rst) begin
        if (!rst)
            cnt <= 25'd0;                        // Reset the counter to zero
        else if (cnt == 1_200_000 - 1)            // Check if counter reaches desired value
            cnt <= 25'd0;                        // Reset the counter
        else
            cnt <= cnt + 1'b1;                   // Increment the counter
    end

    // Generating a 10 Hz clock signal
    always @(posedge clk or negedge rst) begin
        if (!rst)
            clk_10hz <= 1'b0;                    // Reset the 10 Hz clock signal
        else if (cnt >= 600_000 - 1)             // Check if counter reaches half the desired value
            clk_10hz <= 1'b1;                    // Set the 10 Hz clock signal
        else
            clk_10hz <= 1'b0;                    // Keep the 10 Hz clock signal low
    end

    // Assign the 10 Hz clock signal to the output
    assign clkout = clk_10hz;

endmodule

6.仿真波形图：

（无）

7.FPGA的资源利用说明：

Design Summary:
Number of registers: 52 out of 4635 (1%)
PFU registers: 52 out of 4320 (1%)
PIO registers: 0 out of 315 (0%)
Number of SLICEs: 39 out of 2160 (2%)
SLICEs as Logic/ROM: 39 out of 2160 (2%)
SLICEs as RAM: 0 out of 1620 (0%)
SLICEs as Carry: 13 out of 2160 (1%)
Number of LUT4s: 76 out of 4320 (2%)
Number used as logic LUTs: 50
Number used as distributed RAM: 0
Number used as ripple logic: 26
Number used as shift registers: 0
Number of PIO sites used: 23 + 4(JTAG) out of 105 (26%)
Number of block RAMs: 0 out of 10 (0%)
Number of GSRs: 1 out of 1 (100%)
EFB used : No
JTAG used : No
Readback used : No
Oscillator used : No
Startup used : No
POR : On
Bandgap : On
Number of Power Controller: 0 out of 1 (0%)
Number of Dynamic Bank Controller (BCINRD): 0 out of 6 (0%)
Number of Dynamic Bank Controller (BCLVDSO): 0 out of 1 (0%)
Number of DCCA: 0 out of 8 (0%)
Number of DCMA: 0 out of 2 (0%)
Number of PLLs: 0 out of 2 (0%)
Number of DQSDLLs: 0 out of 2 (0%)
Number of CLKDIVC: 0 out of 4 (0%)
Number of ECLKSYNCA: 0 out of 4 (0%)
Number of ECLKBRIDGECS: 0 out of 2 (0%)
Notes:-
1. Total number of LUT4s = (Number of logic LUT4s) + 2*(Number of distributed RAMs) + 2*(Number of ripple logic)
2. Number of logic LUT4s does not include count of distributed RAM and ripple logic.
Number of clocks: 2
Net clk_10hz: 15 loads, 15 rising, 0 falling (Driver: U1/clk_10hz_15 )
Net clk_c: 14 loads, 14 rising, 0 falling (Driver: PIO clk )
Number of Clock Enables: 2
Net clk_10hz_enable_8: 2 loads, 2 LSLICEs
Net clk_10hz_enable_7: 2 loads, 2 LSLICEs
Number of LSRs: 7
Net cnt_1_0: 1 loads, 1 LSLICEs
Net clk_10hz_enable_8: 2 loads, 2 LSLICEs
Net n398: 2 loads, 2 LSLICEs
Net cnt_2_3: 1 loads, 1 LSLICEs
Net rst_c: 1 loads, 1 LSLICEs
Net cnt_2_0: 1 loads, 1 LSLICEs
Net U1/n390: 13 loads, 13 LSLICEs
Number of nets driven by tri-state buffers: 0
Top 10 highest fanout non-clock nets:
Net cnt_2_1: 15 loads
Net cnt_2_2: 14 loads
Net U1/n390: 13 loads
Net cnt_1_0: 12 loads
Net cnt_2_0: 12 loads
Net cnt_1_1: 11 loads
Net cnt_1_2: 10 loads
Net cnt_2_3: 10 loads
Net cnt_1_3: 9 loads
Net clk_10hz_enable_8: 5 loads

Number of warnings: 0
Number of errors: 0

8.演示视频（3-5分钟，可以将GPT生成的代码做个备份，在演示视频中以便介绍）：

项目功能演示详见项目介绍视频。

9.代码附件（上传到电子森林）：

代码源文件详情见代码附件。

10.Chat GPT使用情况的介绍与总结：

在此项目开发中，自己使用Chat GPT主要完成的任务有

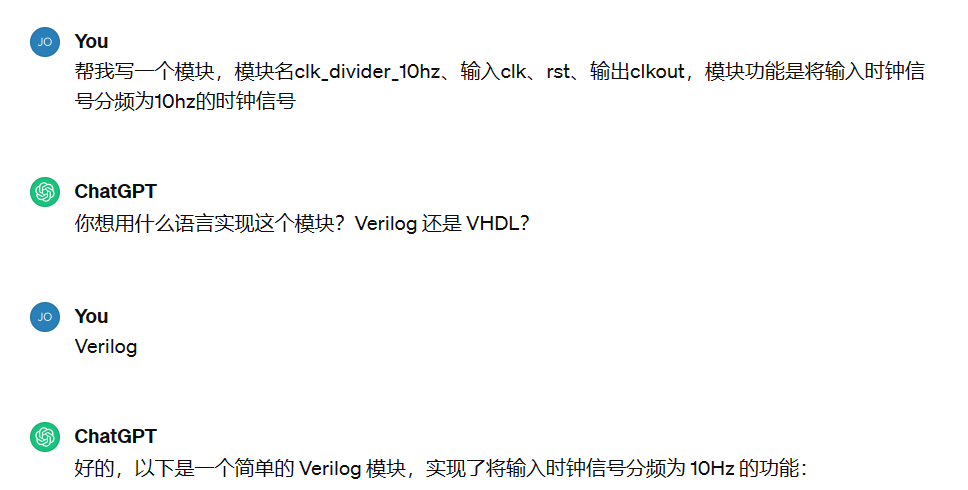

①代码的生成（更重要的是为学习者提供宝贵的实现思路参考）

然后不断地对ChatGPT提出合适的修订信息，ChatGPT会给予代码的订正；

②代码逻辑的阅读，以及生成相应的注释。

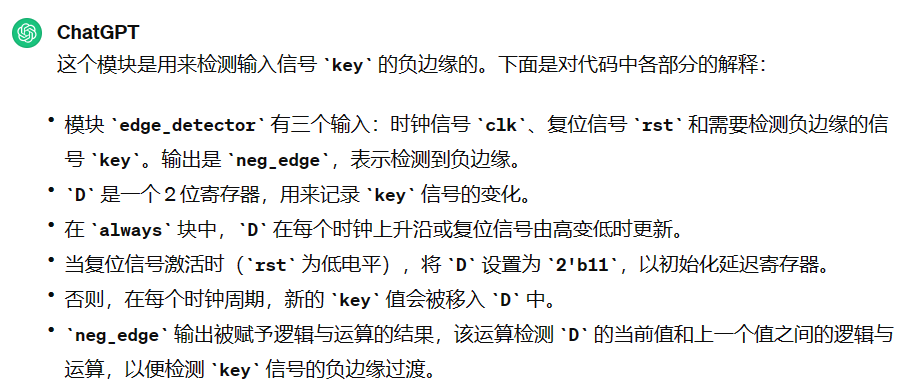

以edge_detecot模块为例，向其提供Verilog代码，ChatGPT会对代码进行阅读并且给出较为详细的解释，结果如下图所示——

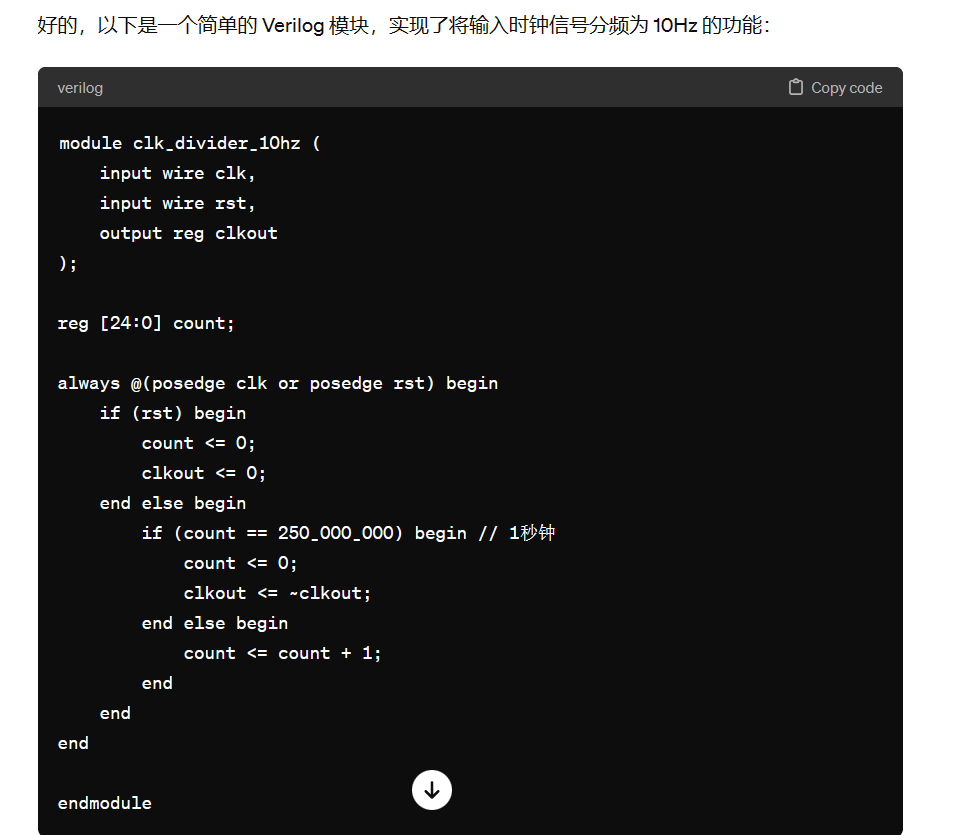

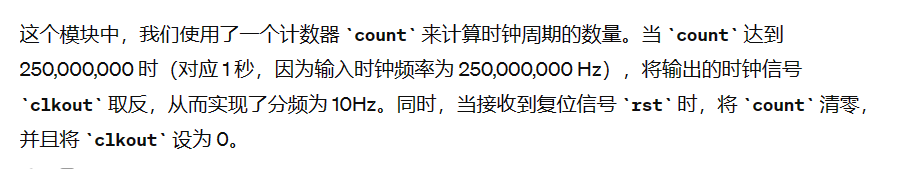

再以clk_divider时钟模块为例，向ChatGPT提供Verilog代码并提出了对代码进行英文注释的要求，结果如下图所示——

总的来说，通过这段时间使用ChatGPT尝试对完成小脚丫FPGA核心板任务的学习，自己对于ChatGPT的在项目中的使用已经有了初步的认知。
