2024年寒假练 - 用英飞凌PSoC62 MCU 完成 hid多媒体按键
该项目使用了基于英飞凌PSoC62 MCU，实现了基于滑条的usb hid多媒体功能的设计，它的主要功能为：使用滑条控制pc机的音量。
标签
嵌入式系统
USB
2024年寒假练
oxlm
更新2024-04-02
36

任务要求

  • 打通usb hid通信
  • 实现hid多媒体设备
  • 打通触摸按键检测逻辑
  • 将触摸滑条事件转换成音量事件上报至PC机

环境配置

rt-studio

         rt-thread官方编译平台，由于PSoC62在该平台上集成了一套相对完善的芯片支持，因此优先采用该环境

PSoC62 With CAPSENSE evaluate kit

         英飞凌官方的触摸按键评估板，也是英飞凌去年适配rt-thread的标准平台

笔记本电脑

用于音量调节功能的验证

程序实现

所有程序均基于rt-thread系统实现，其中触摸滑条部分，rtt官方已经实现，usb hid通信部分，rtt用户测评时，也被热心网友实现（虽然实现粗糙，但在使用中，也够用），因此，优先按照先使用这两个为基础，修改实现，达到完成功能的目的。

模块功能

hid多媒体设备

拉取代码
// 此代码 forked From MagicKingC/usb-test
git clone git@gitee.com:ShaquilleLiu/usb-test.git
修改应用代码
// main.c
// 主要是把应用层的hid鼠标消息改为hid多媒体消息
/*
 * Copyright (c) 2006-2023, RT-Thread Development Team
 *
 * SPDX-License-Identifier: Apache-2.0
 *
 * Change Logs:
 * Date           Author       Notes
 * 2022-06-29     Rbb666       first version
 */

#include <rtthread.h>
#include <rtdevice.h>

#include "drv_gpio.h"
#include "drv_usbd.h"

#define LED_PIN     GET_PIN(0, 0)

#define         USB_STACK_SIZE      2048
#define         USB_PRIORITY        5
#define         USB_TICKS           5

static rt_thread_t Thread_usb;
void thread_usb_entery(void *parameter);

int main(void)
{
    rt_pin_mode(LED_PIN, PIN_MODE_OUTPUT);

    Thread_usb = rt_thread_create("usb_mouse",thread_usb_entery, RT_NULL, USB_STACK_SIZE, USB_PRIORITY, USB_TICKS);
    if(Thread_usb != RT_NULL)
        rt_thread_startup(Thread_usb);

    for (;;)
    {
        rt_pin_write(LED_PIN, PIN_HIGH);
        rt_thread_mdelay(500);
        rt_pin_write(LED_PIN, PIN_LOW);
        rt_thread_mdelay(500);
    }
}


void thread_usb_entery(void *parameter)
{
    uint32_t counter = 0u;
    uint8_t cmd = 0x10U; //mute/unmute
    rt_device_t usbd0 = RT_NULL;
    usbd0 = rt_device_find("hidd");
    if (usbd0)
        rt_device_open(usbd0, RT_DEVICE_FLAG_RDWR);
    else
        return;

    for(;;)
    {
        rt_thread_mdelay(100);
        rt_device_write(usbd0, HID_REPORT_ID_MEDIA, &cmd, 1);
    }
}
将hid鼠标切换成hid 多媒体设备

0
此时发现电脑端仍然识别成hid mouse，因此怀疑MagicKingC并未完全按照RTT要求实现接口，遂检查报文信息，果然发现倪端，报文信息仍然说是hid 鼠标设备。

寻找真实实现信息

通过查询代码，发现cycfg_usbdev.c中描述的hid描述符与bus hound抓取的一致，即：

static uint8_t const usb_hidReportDescriptors[] = {
    /* USAGE_PAGE */ 0x05U,      0x01U,
    /* USAGE */ 0x09U,           0x02U,
    /* COLLECTION */ 0xA1U,      0x01U,
    /* USAGE */ 0x09U,           0x01U,
    /* COLLECTION */ 0xA1U,      0x00U,
    /* USAGE_PAGE */ 0x05U,      0x09U,
    /* USAGE_MINIMUM */ 0x19U,   0x01U,
    /* USAGE_MAXIMUM */ 0x29U,   0x03U,
    /* LOGICAL_MINIMUM */ 0x15U, 0x00U,
    /* LOGICAL_MAXIMUM */ 0x25U, 0x01U,
    /* REPORT_COUNT */ 0x95U,    0x03U,
    /* REPORT_SIZE */ 0x75U,     0x01U,
    /* INPUT */ 0x81U,           0x02U,
    /* REPORT_COUNT */ 0x95U,    0x01U,
    /* REPORT_SIZE */ 0x75U,     0x05U,
    /* INPUT */ 0x81U,           0x01U,
    /* USAGE_PAGE */ 0x05U,      0x01U,
    /* USAGE */ 0x09U,           0x30U,
    /* USAGE */ 0x09U,           0x31U,
    /* LOGICAL_MINIMUM */ 0x15U, 0x81U,
    /* LOGICAL_MAXIMUM */ 0x25U, 0x7FU,
    /* REPORT_SIZE */ 0x75U,     0x08U,
    /* REPORT_COUNT */ 0x95U,    0x02U,
    /* INPUT */ 0x81U,           0x06U,
    /* END_COLLECTION */ 0xC0U,
    /* END_COLLECTION */ 0xC0U,
};
修改真实实现

将此部分修改成hid多媒体设备描述，并将上一级报文中此报告的长度一并修改：

/* 修改内容见RT_USB_DEVICE_HID_MEDIA宏包裹部分*/

#include <rtthread.h>

static uint8_t const usb_configurationDescriptors[] =
{
/******************************************************************************/
/* Configuration Descriptor                                                   */
/******************************************************************************/
/* bLength */                                                             0x09U,
/* bDescriptorType */                                                     0x02U,
/* wTotalLength */                                                 0x22U, 0x00U,
/* bNumInterfaces */                                                      0x01U,
/* bConfigurationValue */                                                 0x01U,
/* iConfiguration */                                                      0x00U,
/* bmAttributes */                                                        0x80U,
/* bMaxPower */                                                           0x19U,

/******************************************************************************/
/* HID Alternate Settings                                                     */
/******************************************************************************/
/* bLength */                                                             0x09U,
/* bDescriptorType */                                                     0x04U,
/* bInterfaceNumber */                                                    0x00U,
/* bAlternateSetting */                                                   0x00U,
/* bNumEndpoints */                                                       0x01U,
/* bInterfaceClass */                                                     0x03U,
/* bInterfaceSubClass */                                                  0x00U,
/* bInterfaceProtocol */                                                  0x00U,
/* iInterface */                                                          0x00U,

/******************************************************************************/
/* HID Descriptor                                                             */
/******************************************************************************/
/* bLength */                                                             0x09U,
/* bDescriptorType */                                                     0x21U,
/* bcdHID */                                                       0x11U, 0x01U,
/* bCountryCode */                                                        0x00U,
/* bNumDescriptors */                                                     0x01U,
/* bDescriptorType(Report) */                                             0x22U,
#ifdef RT_USB_DEVICE_HID_MEDIA
/* wDescriptorLength */                                            0x25U, 0x00U,
#endif
#ifdef RT_USB_DEVICE_HID_MOUSE
/* wDescriptorLength */                                            0x32U, 0x00U,
#endif

/******************************************************************************/
/* Endpoint Descriptor                                                        */
/******************************************************************************/
/* bLength */                                                             0x07U,
/* bDescriptorType */                                                     0x05U,
/* bEndpointAddress */                                                    0x81U,
/* bmAttributes */                                                        0x03U,
/* wMaxPacketSize */                                               0x08U, 0x00U,
/* bInterval */                                                           0x0AU,
};


static uint8_t const usb_hidReportDescriptors[] = {
#ifdef RT_USB_DEVICE_HID_MEDIA
    0x05U, 0x0CU,        // Usage Page (Consumer)
    0x09U, 0x01U,        // Usage (Consumer Control)
    0xA1U, 0x01U,        // Collection (Application)
    0x05U, 0x0CU,        //   Usage Page (Consumer)
    0x15U, 0x00U,        //   Logical Minimum (0)
    0x25U, 0x01U,        //   Logical Maximum (1)
    0x75U, 0x01U,        //   Report Size (1)
    0x95U, 0x07U,        //   Report Count (7)
    0x09U, 0xB5U,        //   Usage (Scan Next Track)
    0x09U, 0xB6U,        //   Usage (Scan Previous Track)
    0x09U, 0xB7U,        //   Usage (Stop)
    0x09U, 0xCDU,        //   Usage (Play/Pause)
    0x09U, 0xE2U,        //   Usage (Mute)
    0x09U, 0xE9U,        //   Usage (Volume Increment)
    0x09U, 0xEAU,        //   Usage (Volume Decrement)
    0x81U, 0x02U,        //   Input (Data,Var,Abs,No Wrap,Linear,Preferred State,No Null Position)
    0x95U, 0x01U,        //   Report Count (1)
    0x81U, 0x01U,        //   Input (Const,Array,Abs,No Wrap,Linear,Preferred State,No Null Position)
    0xC0U,              // End Collection

    // 37 bytes
#endif
#ifdef RT_USB_DEVICE_HID_MOUSE
    /* USAGE_PAGE */ 0x05U,      0x01U,
    /* USAGE */ 0x09U,           0x02U,
    /* COLLECTION */ 0xA1U,      0x01U,
    /* USAGE */ 0x09U,           0x01U,
    /* COLLECTION */ 0xA1U,      0x00U,
    /* USAGE_PAGE */ 0x05U,      0x09U,
    /* USAGE_MINIMUM */ 0x19U,   0x01U,
    /* USAGE_MAXIMUM */ 0x29U,   0x03U,
    /* LOGICAL_MINIMUM */ 0x15U, 0x00U,
    /* LOGICAL_MAXIMUM */ 0x25U, 0x01U,
    /* REPORT_COUNT */ 0x95U,    0x03U,
    /* REPORT_SIZE */ 0x75U,     0x01U,
    /* INPUT */ 0x81U,           0x02U,
    /* REPORT_COUNT */ 0x95U,    0x01U,
    /* REPORT_SIZE */ 0x75U,     0x05U,
    /* INPUT */ 0x81U,           0x01U,
    /* USAGE_PAGE */ 0x05U,      0x01U,
    /* USAGE */ 0x09U,           0x30U,
    /* USAGE */ 0x09U,           0x31U,
    /* LOGICAL_MINIMUM */ 0x15U, 0x81U,
    /* LOGICAL_MAXIMUM */ 0x25U, 0x7FU,
    /* REPORT_SIZE */ 0x75U,     0x08U,
    /* REPORT_COUNT */ 0x95U,    0x02U,
    /* INPUT */ 0x81U,           0x06U,
    /* END_COLLECTION */ 0xC0U,
    /* END_COLLECTION */ 0xC0U,
#endif
};

/* HID array initialization */
static const cy_stc_usb_dev_hid_t usb_hid[] = {
    {
        .hidDescriptor = &usb_configurationDescriptors[18],
        .reportDescriptor     = &usb_hidReportDescriptors[0],
        .reportDescriptorSize = sizeof(usb_hidReportDescriptors) / sizeof(uint8_t), // 原先实现此位置为固定的50U长度，改为根据实际长度自动计算
        .inputReportPos     = 0U,
        .numInputReports    = 1U,
        .inputReportIdx     = &usb_hidReportIdx[0],
        .inputReportIdxSize = 1U,
    },
};

此时终于能够枚举成hid 多媒体类设备了，但是发现上报的消息异常，多报了04，也就是HID_REPORT_ID_MEDIA这个编号，因此需要修改hid.c实现

修改hid.c

由于hid描述符中上报的是不带report id的内容，因此hid.c向上报的内容也需要去掉pos信息，即report id信息。

static rt_ssize_t _hid_write(rt_device_t dev, rt_off_t pos, const void *buffer, rt_size_t size)
{
    struct hid_s *hiddev = (struct hid_s *)dev;
    struct hid_report report;
    //if (hiddev->func->device->state == USB_STATE_CONFIGURED)
    {
#ifdef RT_USB_DEVICE_HID_MEDIA
        report.report_id = *(uint8_t *)buffer;
        //size -= 1;
        if (size) rt_memcpy((void *)report.report, (void *)buffer, size);
#else
        report.report_id = pos;
        rt_memcpy((void *)report.report,(void *)buffer,size);
#endif

        report.size = size;
        hiddev->ep_in->request.buffer = (void *)&report;
        hiddev->ep_in->request.size = (size + 1) > 64 ? 64 : size + 1;
        hiddev->ep_in->request.req_type = UIO_REQUEST_WRITE;
        rt_usbd_io_request(hiddev->func->device, hiddev->ep_in, &hiddev->ep_in->request);
        return size;
    }

    return 0;
}

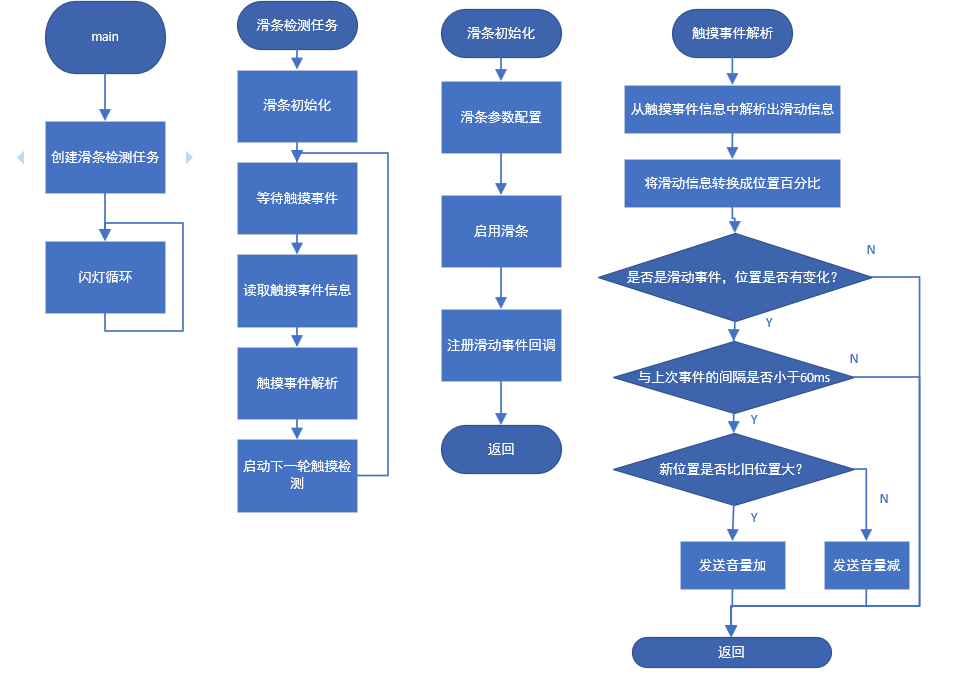

触摸滑条使用

功能验证

PSoc62 开发实践指南中已经提供了实现方式，因此按照指南的实现方式进行打开验证，此时发现编译异常

代码修改

通过查询代码，发现报异常的为缺少pwm模块，查询usb_test工程发现，作者对PWM做了不少修改，因此直接屏蔽PWM相关代码，仅在触摸按键部分增加打印的方式验证触摸按键功能，修改后的验证代码如下：

/*
 * Copyright (c) 2006-2023, RT-Thread Development Team
 *
 * SPDX-License-Identifier: Apache-2.0
 *
 * Change Logs:
 * Date           Author       Notes
 * 2022-07-28     Rbb666       first version
 */

#include <rtthread.h>
#include "drv_common.h"

#ifdef BSP_USING_SLIDER
#include "cycfg_capsense.h"

#define CAPSENSE_INTR_PRIORITY      (7u)
#define EZI2C_INTR_PRIORITY         (6u)

/* Allowed duty cycle for maximum brightness */
#define LED_MAX_BRIGHTNESS      (100u)

/* Allowed duty cycle for minimum brightness*/
#define LED_MIN_BRIGHTNESS      (0u)

#define GET_DUTY_CYCLE(x)       (1 * 1000 * 1000 - x * 10 * 1000)

typedef enum
{
    LED_OFF,
    LED_ON
} led_state_t;

typedef struct
{
    led_state_t state;
    uint32_t brightness;
} led_data_t;

static rt_sem_t trans_done_semphr = RT_NULL;
static rt_thread_t sld_thread = RT_NULL;


static void capsense_isr(void)
{
    /* enter interrupt */
    rt_interrupt_enter();

    Cy_CapSense_InterruptHandler(CYBSP_CSD_HW, &cy_capsense_context);

    /* leave interrupt */
    rt_interrupt_leave();
}

void capsense_callback(cy_stc_active_scan_sns_t *ptrActiveScan)
{
    rt_sem_release(trans_done_semphr);
}

static uint32_t initialize_capsense(void)
{
    uint32_t status = CYRET_SUCCESS;

    /* CapSense interrupt configuration parameters */
    static const cy_stc_sysint_t capSense_intr_config =
    {
        .intrSrc = csd_interrupt_IRQn,
        .intrPriority = CAPSENSE_INTR_PRIORITY,
    };

    /* Capture the CSD HW block and initialize it to the default state. */
    status = Cy_CapSense_Init(&cy_capsense_context);
    if (CYRET_SUCCESS != status)
    {
        return status;
    }

    /* Initialize CapSense interrupt */
    cyhal_system_set_isr(csd_interrupt_IRQn, csd_interrupt_IRQn, CAPSENSE_INTR_PRIORITY, &capsense_isr);
    NVIC_ClearPendingIRQ(capSense_intr_config.intrSrc);
    NVIC_EnableIRQ(capSense_intr_config.intrSrc);

    /* Initialize the CapSense firmware modules. */
    status = Cy_CapSense_Enable(&cy_capsense_context);
    if (CYRET_SUCCESS != status)
    {
        return status;
    }

    /* Assign a callback function to indicate end of CapSense scan. */
    status = Cy_CapSense_RegisterCallback(CY_CAPSENSE_END_OF_SCAN_E,
                                          capsense_callback, &cy_capsense_context);
    if (CYRET_SUCCESS != status)
    {
        return status;
    }

    return status;
}

void Slider_Init(void)
{
    cy_rslt_t result;

    result = initialize_capsense();

    if (CYRET_SUCCESS != result)
    {
        /* Halt the CPU if CapSense initialization failed */
        RT_ASSERT(0);
    }

    /* Initiate first scan */
    Cy_CapSense_ScanAllWidgets(&cy_capsense_context);

    trans_done_semphr = rt_sem_create("slider_sem", 1, RT_IPC_FLAG_PRIO);
    if (trans_done_semphr == RT_NULL)
    {
        rt_kprintf("create transform done semphr failed.\n");
        RT_ASSERT(0);
        return;
    }

}

void update_led_state(led_data_t *ledData)
{
    if (ledData->brightness >= 0)
    {
        uint32_t brightness = (ledData->brightness < LED_MIN_BRIGHTNESS) ? LED_MIN_BRIGHTNESS : ledData->brightness;

        /* Drive the LED with brightness */
        //rt_pwm_set(pwm_dev, PWM_DEV_CHANNEL, 1 * 1000 * 1000, GET_DUTY_CYCLE(brightness));
    }
}

static void process_touch(void)
{
    cy_stc_capsense_touch_t *slider_touch_info;
    uint16_t slider_pos;
    uint8_t slider_touch_status;
    bool led_update_req = false;

    static uint16_t slider_pos_prev;
    static led_data_t led_data = {LED_ON, LED_MAX_BRIGHTNESS};

    /* Get slider status */
    slider_touch_info = Cy_CapSense_GetTouchInfo(
                            CY_CAPSENSE_LINEARSLIDER0_WDGT_ID, &cy_capsense_context);
    slider_touch_status = slider_touch_info->numPosition;
    slider_pos = slider_touch_info->ptrPosition->x;

    /* Detect the new touch on slider */
    if ((RT_NULL != slider_touch_status) &&
            (slider_pos != slider_pos_prev))
    {
        led_data.brightness = (slider_pos * 100)
                              / cy_capsense_context.ptrWdConfig[CY_CAPSENSE_LINEARSLIDER0_WDGT_ID].xResolution;

        rt_kprintf("slider_pos %d\n",led_data.brightness);
        led_update_req = true;
    }

    /* Update the LED state if requested */
    if (led_update_req)
    {
        update_led_state(&led_data);
    }
    slider_pos_prev = slider_pos;
}

static void Slider_thread_entry(void *parameter)
{
    Slider_Init();

    for (;;)
    {
        rt_sem_take(trans_done_semphr, RT_WAITING_FOREVER);

        /* Process all widgets */
        Cy_CapSense_ProcessAllWidgets(&cy_capsense_context);

        /* Process touch input */
        process_touch();

        /* Establishes synchronized operation between the CapSense
         * middleware and the CapSense Tuner tool.
         */
        Cy_CapSense_RunTuner(&cy_capsense_context);

        /* Initiate next scan */
        Cy_CapSense_ScanAllWidgets(&cy_capsense_context);

        rt_thread_mdelay(50);
    }
}

int Slider_ctrl_sample(void)
{
    rt_err_t ret = RT_EOK;

    sld_thread = rt_thread_create("slider_th",
                                  Slider_thread_entry,
                                  RT_NULL,
                                  1024,
                                  25,
                                  10);
    if (sld_thread != RT_NULL)
    {
        rt_thread_startup(sld_thread);
    }
    else
    {
        ret = -RT_ERROR;
    }

    return ret;
}
MSH_CMD_EXPORT(Slider_ctrl_sample, Slider sample to ctrl led);
#endif

最终应用编写

直接贴代码接下来进一步修改代码，各功能模块验证完毕后，剩下的是代码层面的修改，如：

    1. 修改SConscript配置，目的是让工程不编译slider_sample.c文件
    2. 将修改后的触摸按键实现挪至main.c，以便滑条事件和hid事件之间的联动响应
    3. 修改对应功能实现，满足项目设计需求。

这些步骤的细节不再一一描述，仅粘贴最终代码，此代码的运行效果为，一边方向滑动，板卡向PC发送音量加命令，反方向滑动，板卡向PC发送音量减命令。

/*
 * Copyright (c) 2006-2023, RT-Thread Development Team
 *
 * SPDX-License-Identifier: Apache-2.0
 *
 * Change Logs:
 * Date           Author       Notes
 * 2022-06-29     Rbb666       first version
 */

#include <rtthread.h>
#include <rtdevice.h>
#include "cycfg_capsense.h"

#include "drv_gpio.h"
#include "drv_usbd.h"

#define LED_PIN     GET_PIN(0, 0)

#define CAPSENSE_INTR_PRIORITY      (7u)

static rt_sem_t trans_done_semphr = RT_NULL;
static rt_thread_t sld_thread = RT_NULL;

static void capsense_isr(void)
{
    /* enter interrupt */
    rt_interrupt_enter();

    Cy_CapSense_InterruptHandler(CYBSP_CSD_HW, &cy_capsense_context);

    /* leave interrupt */
    rt_interrupt_leave();
}

void capsense_callback(cy_stc_active_scan_sns_t *ptrActiveScan)
{
    rt_sem_release(trans_done_semphr);
}

static uint32_t initialize_capsense(void)
{
    uint32_t status = CYRET_SUCCESS;

    /* CapSense interrupt configuration parameters */
    static const cy_stc_sysint_t capSense_intr_config =
    {
        .intrSrc = csd_interrupt_IRQn,
        .intrPriority = CAPSENSE_INTR_PRIORITY,
    };

    /* Capture the CSD HW block and initialize it to the default state. */
    status = Cy_CapSense_Init(&cy_capsense_context);
    if (CYRET_SUCCESS != status)
    {
        return status;
    }

    /* Initialize CapSense interrupt */
    cyhal_system_set_isr(csd_interrupt_IRQn, csd_interrupt_IRQn, CAPSENSE_INTR_PRIORITY, &capsense_isr);
    NVIC_ClearPendingIRQ(capSense_intr_config.intrSrc);
    NVIC_EnableIRQ(capSense_intr_config.intrSrc);

    /* Initialize the CapSense firmware modules. */
    status = Cy_CapSense_Enable(&cy_capsense_context);
    if (CYRET_SUCCESS != status)
    {
        return status;
    }

    /* Assign a callback function to indicate end of CapSense scan. */
    status = Cy_CapSense_RegisterCallback(CY_CAPSENSE_END_OF_SCAN_E,
                                          capsense_callback, &cy_capsense_context);
    if (CYRET_SUCCESS != status)
    {
        return status;
    }

    return status;
}

void Slider_Init(void)
{
    cy_rslt_t result;

    result = initialize_capsense();

    if (CYRET_SUCCESS != result)
    {
        /* Halt the CPU if CapSense initialization failed */
        RT_ASSERT(0);
    }

    /* Initiate first scan */
    Cy_CapSense_ScanAllWidgets(&cy_capsense_context);

    trans_done_semphr = rt_sem_create("slider_sem", 1, RT_IPC_FLAG_PRIO);
    if (trans_done_semphr == RT_NULL)
    {
        rt_kprintf("create transform done semphr failed.\n");
        RT_ASSERT(0);
        return;
    }
}

#define HID_MEDIA_NULL        0x00U
#define HID_MEDIA_AUDIO_NEXT  0x01U
#define HID_MEDIA_AUDIO_PREV  0x02U
#define HID_MEDIA_AUDIO_STOP  0x04U
#define HID_MEDIA_AUDIO_PLAY_PAUSE  0x08U
#define HID_MEDIA_AUDIO_MUTE  0x10U
#define HID_MEDIA_AUDIO_VOLUME_UP 0x20U
#define HID_MEDIA_AUDIO_VOLUME_DOWN 0x40U
#define HID_MEDIA_AUDIO_INPUT 0x80U
void send_hid_media_cmd(uint8_t cmd)
{
    rt_device_t usbd0 = RT_NULL;

    usbd0 = rt_device_find("hidd");
    if (usbd0)
        rt_device_open(usbd0, RT_DEVICE_FLAG_RDWR);
    else

    rt_thread_mdelay(2);
    rt_device_write(usbd0, HID_REPORT_ID_MEDIA, &cmd, 1);

    cmd = HID_MEDIA_NULL;
    rt_device_write(usbd0, HID_REPORT_ID_MEDIA, &cmd, 1);

    rt_device_close(usbd0);

    return;
}


static void process_touch(void)
{
    cy_stc_capsense_touch_t *slider_touch_info;
    uint16_t slider_pos;
    uint8_t slider_touch_status;
    uint8_t send_cmd;

    static uint16_t slider_pos_prev;
    static rt_tick_t lastMsgTick;

    /* Get slider status */
    slider_touch_info = Cy_CapSense_GetTouchInfo(
                            CY_CAPSENSE_LINEARSLIDER0_WDGT_ID, &cy_capsense_context);
    slider_touch_status = slider_touch_info->numPosition;
    slider_pos = slider_touch_info->ptrPosition->x;
    slider_pos = (slider_pos * 100) / cy_capsense_context.ptrWdConfig[CY_CAPSENSE_LINEARSLIDER0_WDGT_ID].xResolution;

    /* Detect the new touch on slider */
    if ((RT_NULL != slider_touch_status) &&
            (slider_pos != slider_pos_prev))
    {
        //rt_kprintf("slider_pos %d\n\r", slider_pos);
        //rt_kprintf("lastMsgTick %d %d\n\r", lastMsgTick, rt_tick_get());
        if((rt_tick_get() - lastMsgTick ) < 60)
        {
            if(slider_pos > slider_pos_prev)
            {
                send_cmd = HID_MEDIA_AUDIO_VOLUME_UP;
            }
            else
            {
                send_cmd = HID_MEDIA_AUDIO_VOLUME_DOWN;
            }
            send_hid_media_cmd(send_cmd);
            rt_kprintf("send_cmd %x\n\r", send_cmd);
        }
        lastMsgTick = rt_tick_get();
    }

    slider_pos_prev = slider_pos;
}

static void Slider_thread_entry(void *parameter)
{
    Slider_Init();

    for (;;)
    {
        rt_sem_take(trans_done_semphr, RT_WAITING_FOREVER);

        /* Process all widgets */
        Cy_CapSense_ProcessAllWidgets(&cy_capsense_context);

        /* Process touch input */
        process_touch();

        /* Establishes synchronized operation between the CapSense
         * middleware and the CapSense Tuner tool.
         */
        Cy_CapSense_RunTuner(&cy_capsense_context);

        /* Initiate next scan */
        Cy_CapSense_ScanAllWidgets(&cy_capsense_context);

        rt_thread_mdelay(50);
    }
}

int Slider_ctrl_init(void)
{
    rt_err_t ret = RT_EOK;

    sld_thread = rt_thread_create("slider_th",
                                  Slider_thread_entry,
                                  RT_NULL,
                                  1024,
                                  25,
                                  10);
    if (sld_thread != RT_NULL)
    {
        rt_thread_startup(sld_thread);
    }
    else
    {
        ret = -RT_ERROR;
    }

    return ret;
}

int main(void)
{

    Slider_ctrl_init();

    rt_pin_mode(LED_PIN, PIN_MODE_OUTPUT);
    for (;;)
    {
        rt_pin_write(LED_PIN, PIN_HIGH);
        rt_thread_mdelay(500);
        rt_pin_write(LED_PIN, PIN_LOW);
        rt_thread_mdelay(500);
    }
}

最终代码对应流程图

由于usb枚举部分复用了RTT的系统部分，因此不在流程图中展示，对这部分有兴趣的可以看rtt驱动设备注册代码，自行理解（编写驱动时会预留自动注册代码，设备脸上电脑后自动枚举设备），仅提供应用部分的流程图：


后记

至此，使用触摸滑条调节系统音量的功能初步实现，在实现过程中，发现以下问题：

英飞凌的触摸按键并不是特别稳定，具体表现为：

触摸滑条检测逻辑，明显存在跳量程的情况，以100的量程计数，0~25量程段，要么检测不到，要么跳键严重，该问题可以通过修改触摸按键检测灵敏度参数优化，具体优化方法后续实现。

在手按住SCL SDA插座两侧PCB时，明显存在触摸按键误触的情况，该情况属于PCB设计问题，需交由硬件解决，另外，PCB装成整机后，此问题可能消失。

第三方热心用户实现的usb hid通信，并未严格按照rt-thread的usb框架去实现，表现为：

将hid鼠标配置更换为hid多媒体设备时，接上PC端，发现PC端仍然枚举成鼠标。

开启usb功能后，只要上电不接usb，甚至使用过程中拔掉usb线，整个msh都会卡住。

个人理解为英飞凌为实现USB功能，封装了比较深的框架，非原厂工程师很难直接跳开该框架实现usb通信功能，因此在不熟悉英飞凌芯片时，大家都采用保守的调通，并尽量将主要功能按照rtt标准对应用开放。

另外，由于我修改的思路为站在巨人的肩膀上实现想要的功能，因此跳过了使用英飞凌工具配置usb和触摸按键的部分，此部分体验不足，待后续补充，以达到拿到英飞凌芯片便能快速上手的程度。


我把我学习过程中收集的学习资料列一下，方便后来者学习使用：（2024-1月，我相信随着时间的推移会有更好的，更加成熟的教程出现。）

PSoC6开发实践指南 (qq.com)  ——23年rt-thread发起的试用总结报告

《Infineon-PSoC_6_MCU_CY8C62x8_CY8C62xA_Registers_Technical_Reference_Manual-AdditionalTechnicalInformation-v06_00-EN.pdf》---- PSoC62的官方指导资料

附件下载
usb-test-master.zip
团队介绍
目前自己一人
评论
0 / 100
查看更多
猜你喜欢
2024年寒假练 - 基于英飞凌PSoc62 MCU实现使用触摸滑条控制蓝牙设备音量该项目使用了C语言，RT-Thread Studio，ModusToolBox，实现了英飞凌PSoc62 MCU的设计，它的主要功能为：使用触摸滑条控制蓝牙设备音量。
QingSpace
121
2024年寒假练 - 基于英飞凌PSoC62 MCU实现基于蓝牙的无线音量控制该项目使用了英飞凌PSoC62 MCU，实现了基于蓝牙的无线音量控制的设计，它的主要功能为：基于蓝牙的无线音量控制。
cjmf
129
2024年寒假练 - 基于英飞凌PSoC62 MCU实现桌面音量控制该项目使用了ModustToolbox、KitProg3 调试器，cypress hal基础库和emUSB库，实现了基于PSoC62 MCU和Capsense 电容触摸传感器的桌面音量控制的设计，它的主要功能为：作为USB HID设备连接电脑，手势滑动调整音量，设置绝对音量和相对音量。
alexfanqi
101
目录
硬禾服务号
关注最新动态
0512-67862536
info@eetree.cn
江苏省苏州市苏州工业园区新平街388号腾飞创新园A2幢815室
苏州硬禾信息科技有限公司
友情链接
STEP小脚丫纳芯微电子
Copyright © 2023 苏州硬禾信息科技有限公司 All Rights Reserved 苏ICP备19040198号
