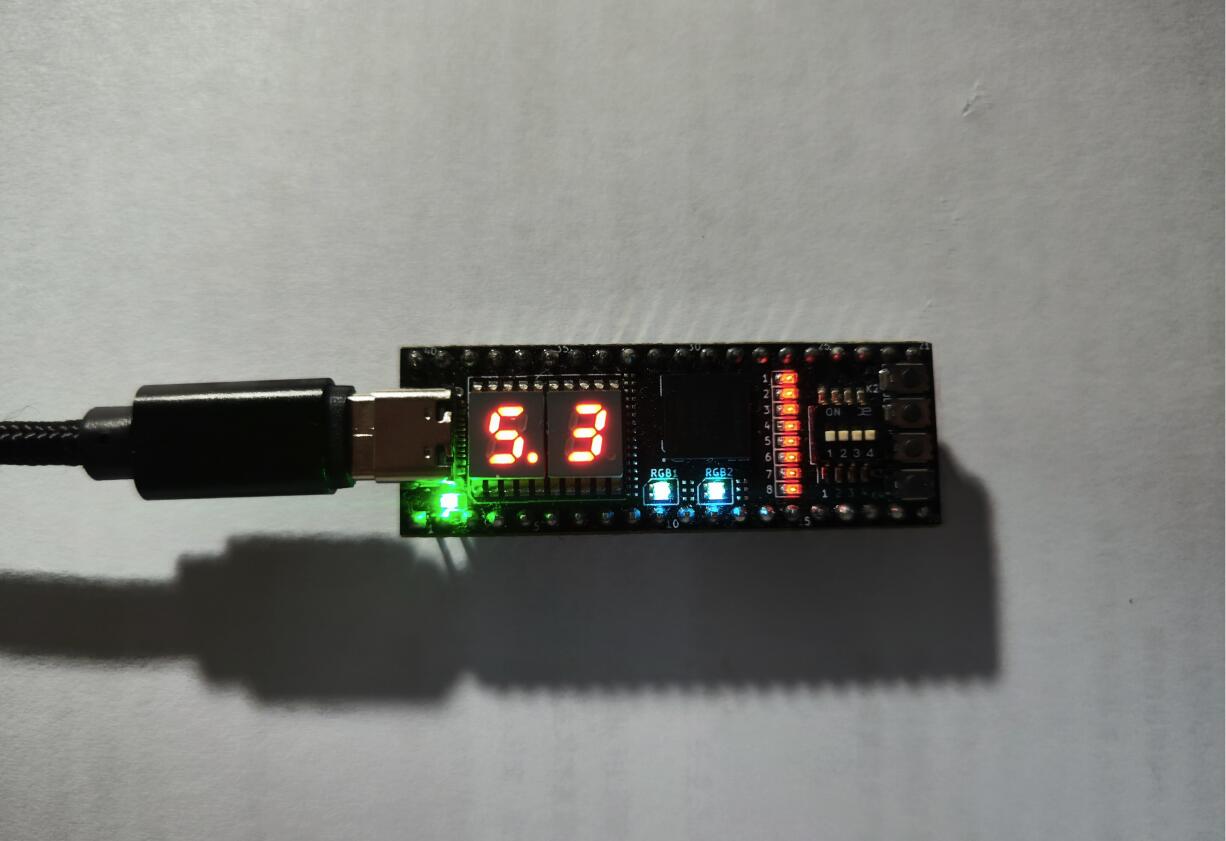

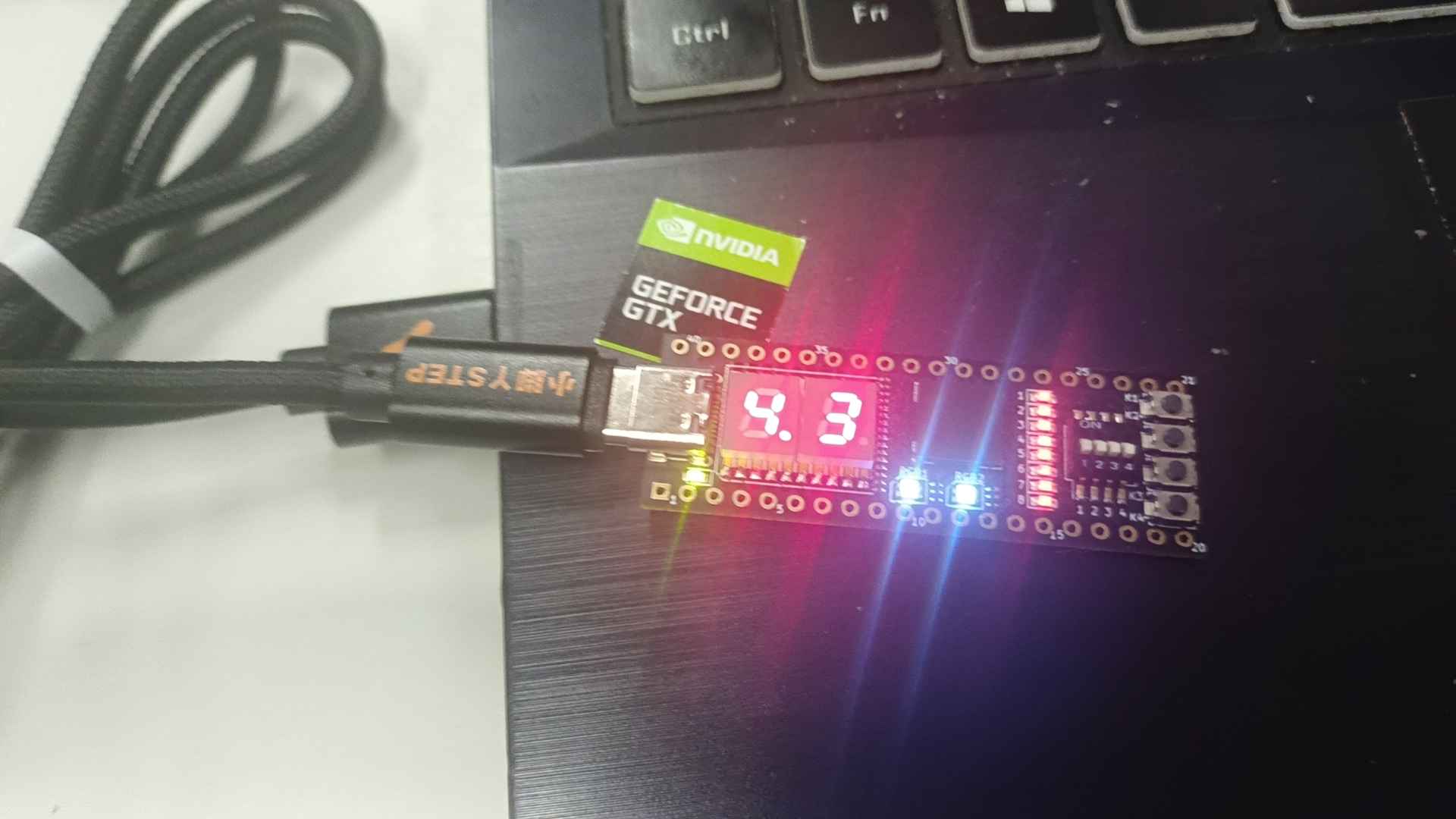

2024年寒假练 -基于Lattice MXO2的小脚丫FPGA核心板 -具有启动、停止、递增和清除功能的秒表

内容介绍

项目需求

通过小脚丫FPGA核心板上的2个数码管和轻触按键制作一个秒表，通过按键来控制秒表的功能，并在数码管上显示数值。

使用七段显示器作为输出设备，在小脚丫FPGA核心板上创建一个2位数秒表。秒表应从 0.0 秒计数到 9.9秒，然后翻转，计数值每0.1秒精确更新一次。

秒表使用四个按钮输入：开始、停止、增量和清除（重置）。开始输入使秒表开始以10Hz时钟速率递增（即每0.1秒计数一次）；停止输入使计数器停止递增，但使数码管显示当前计数器值；每次按下按钮时，增量输入都会导致显示值增加一次，无论按住增量按钮多长时间；复位/清除输入强制计数器值为零。

需求分析

首先为了实现每0.1秒精确更新一次秒表，那么就需要一个模块把12Mhz的时钟通过计数分频到10hz;

其次要让两位七段数码管正确显示，需要编写模块，可以通过传入数据直接显示对应的段码。

然后编写按键的模块代码，实现上升沿检测和消抖检测。

最后通过按键的键值，可以实现秒表的功能。

实现的方式

0.1秒精确计数

将12MHz的时钟分频到10Hz可以通过一个计数器实现。由于目标频率是10Hz，而源频率是12MHz，所以计数器需要计数1,200,000个周期（12MHz / 10Hz = 120,000，但因为每个上升沿都会触发一次，所以实际计数为240,000的一半，即1,200,000）。

这个模块使用了一个26位的寄存器counter来计数12MHz时钟的周期。当计数器达到1,199,999时，它会被重置，并且10Hz的输出时钟会被切换状态。由于输出时钟是从0到1再到0进行切换的，因此它的频率是输入时钟频率的1/1,200,000，即10Hz。

七段数码管显示

当驱动共阴七段数码管时，需要确保当对应的段需要点亮时，输出到该段的信号是高电平。Verilog代码可以通过简单的逻辑来实现这一点。以下是一个简单的Verilog模块，它接受一个4位BCD（二进制编码的十进制）输入，并产生一个7位输出，用于驱动共阴七段数码管显示对应的数字。

首先，需要定义七段数码管的段，通常这些段标记为A、B、C、D、E、F和G。共阴数码管要求当对应的段为高电平时，该段点亮。

在这个模块中，我使用了一个case语句来根据BCD输入选择正确的七段数码管显示编码。每个编码对应一个数字，且都是高电平有效（因为是共阴数码管）。

按键上升沿检测

每个时钟周期检查按钮信号是否从低电平变为高电平，并通过button_rising_edge信号报告结果。可以实现去抖动按钮输入，因为用户可以多次快速按下和释放按钮，而上升沿检测只会在按钮真正开始被按下的瞬间触发一次。

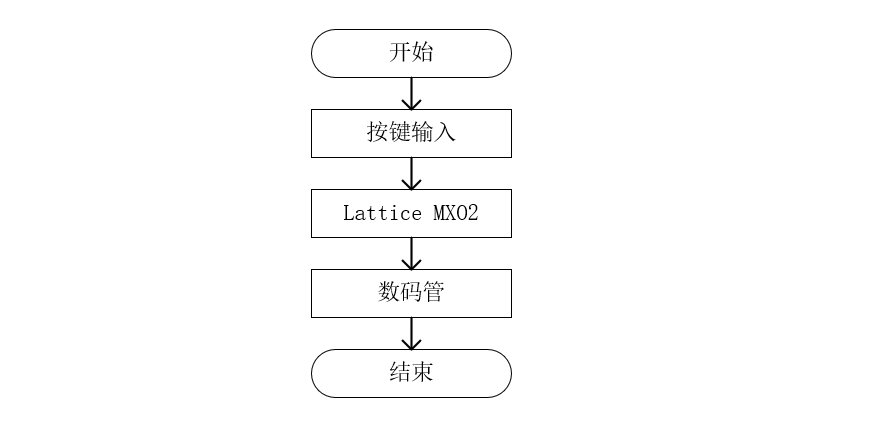

功能框图

代码及说明

0.1秒精确计数

module frequency_divider (
    input wire clk_12mhz, // 12MHz clock input
    output reg clk_out // Divided clock output (10Hz)
);
    reg [25:0] counter; // 26-bit counter

    always @(posedge clk_12mhz) begin
        if (counter == 1200000) // When the counter reaches 1200000 (equivalent to 10Hz)
            begin
                counter <= 0; // Reset the counter
                clk_out <= 1; // Toggle the output clock
            end
        else
            begin
                counter <= counter + 1; // Increment the counter
                clk_out <= 0; // Toggle the output clock
            end
    end
endmodule

代码说明

这段代码定义了一个名为frequency_divider的Verilog模块，用于将12MHz的输入时钟分频至10Hz的输出时钟。

输入与输出

clk_12mhz：输入信号，一个12MHz的时钟信号。
clk_out：输出信号，一个分频后的时钟信号，频率为10Hz。

内部变量

counter：一个26位的寄存器，用作计数器，以跟踪时钟周期的数量。

功能描述

当clk_12mhz的上升沿发生时，always块会被触发。
在每个上升沿，counter会递增。
如果counter达到1,200,000（12MHz除以10Hz的结果），则counter会被重置为0，并且clk_out的值会被切换（toggle）。
如果counter没有达到1,200,000，则counter继续递增，并且clk_out的值会被设置为0。

工作原理

由于clk_12mhz的频率是12MHz，这意味着每秒钟有12,000,000个上升沿。通过将计数器设置为1,200,000，我们可以确保每秒钟clk_out切换10次，从而生成一个10Hz的时钟信号。

总结

这个模块是一个简单的频率分频器，它接受一个12MHz的输入时钟，并输出一个10Hz的时钟信号。它使用了一个26位的计数器来跟踪输入时钟的周期，并在计数达到1,200,000时切换输出时钟的状态。这种分频器在数字电路设计中很常见，用于生成不同频率的时钟信号，以满足系统中不同组件的需求。

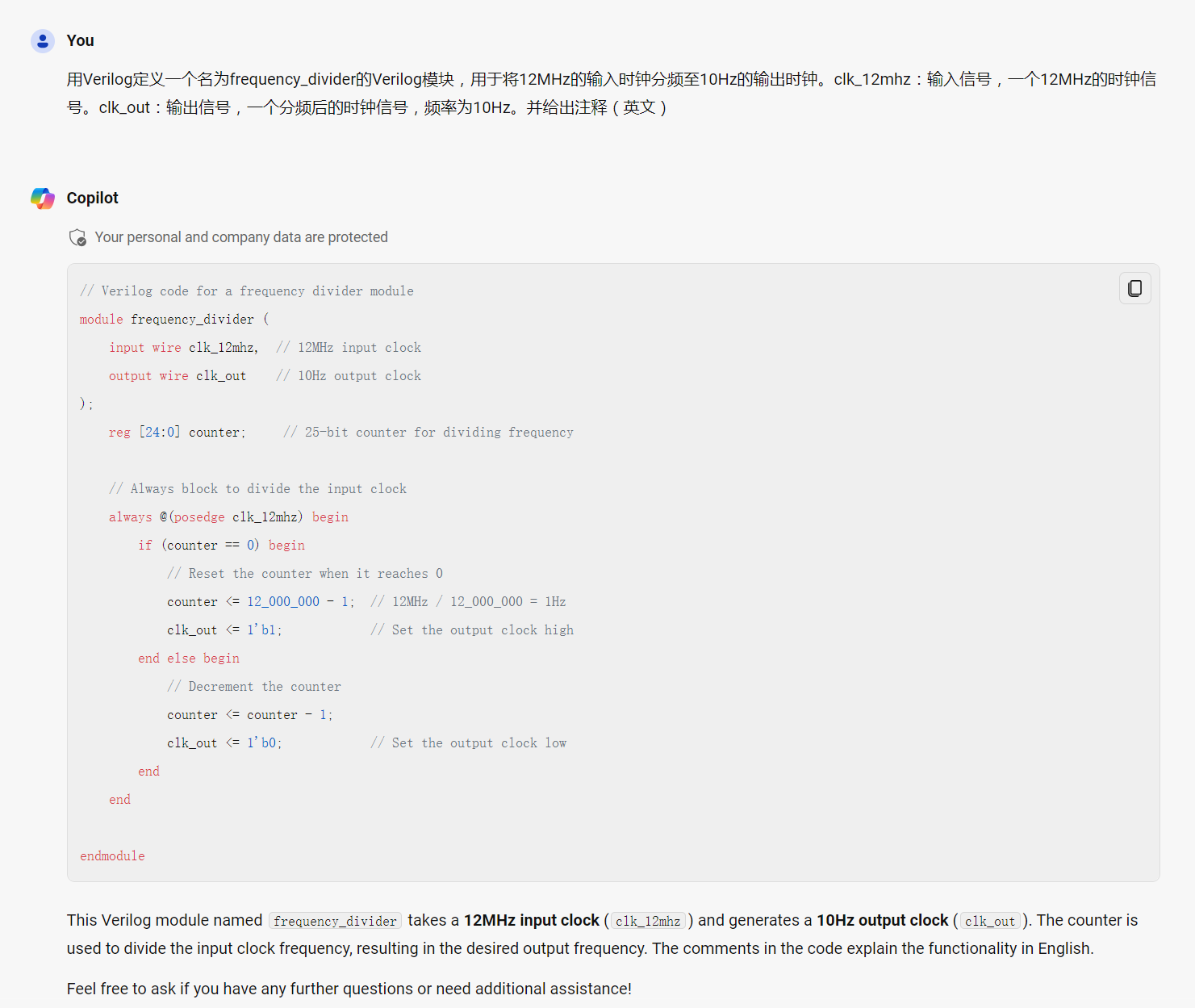

大模型生成截图：

七段数码管显示

module LED (
    seg_data_1,  // 4-bit input for segment data for the first LED
    seg_data_2,  // 4-bit input for segment data for the second LED
    clk_12mhz,   // 12 MHz clock input
    seg_led_1,   // 8-bit output for the segments of the first LED
    seg_led_2,   // 8-bit output for the segments of the second LED
    seg_dig      // 2-bit output indicating which LED is active (0 for LED 1, 1 for LED 2)
);

    input  [3:0] seg_data_1;  // 4-bit input for the first LED's segment data
    input  [3:0] seg_data_2;  // 4-bit input for the second LED's segment data
    input  clk_12mhz;         // Clock signal at 12 MHz
    output reg[7:0] seg_led_1; // 8-bit output for controlling the segments of the first LED
    output reg[7:0] seg_led_2; // 8-bit output for controlling the segments of the second LED
    output [1:0] seg_dig;     // 2-bit output indicating the active LED (0 for LED 1, 1 for LED 2)

    always @(posedge clk_12mhz) begin
        // Decode the seg_data_1 to control the segments of the first LED
        case(seg_data_1)
            4'b0000: seg_led_1 <= 8'b1011_1111;  // Display 0 on the first LED
            4'b0001: seg_led_1 <= 8'b1000_0110;  // Display 1 on the first LED
            4'b0010: seg_led_1 <= 8'b1101_1011;  // Display 2 on the first LED
            4'b0011: seg_led_1 <= 8'b1100_1111;  // Display 3 on the first LED
            4'b0100: seg_led_1 <= 8'b1110_0110;  // Display 4 on the first LED
            4'b0101: seg_led_1 <= 8'b1110_1101;  // Display 5 on the first LED
            4'b0110: seg_led_1 <= 8'b1111_1101;  // Display 6 on the first LED
            4'b0111: seg_led_1 <= 8'b1000_0111;  // Display 7 on the first LED
            4'b1000: seg_led_1 <= 8'b1111_1111;  // Display 8 on the first LED
            4'b1001: seg_led_1 <= 8'b1110_1111;  // Display 9 on the first LED
            default: seg_led_1 <= 8'b1000_0000;  // Display blank or an invalid number on the first LED
        endcase
        // Decode the seg_data_2 to control the segments of the second LED
        case(seg_data_2)
            4'b0000: seg_led_2 <= 8'b0011_1111;  // Display 0 on the second LED
            4'b0001: seg_led_2 <= 8'b0000_0110;  // Display 1 on the second LED
            4'b0010: seg_led_2 <= 8'b0101_1011;  // Display 2 on the second LED
            4'b0011: seg_led_2 <= 8'b0100_1111;  // Display 3 on the second LED

            4'b0100 : seg_led_2 <= 8'b0110_0110;// Display 4 on the second LED
            4'b0101: seg_led_2 <= 8'b0110_1101; // Display 5 on the second LED
            4'b0110: seg_led_2 <= 8'b0111_1101; // Display 6 on the second LED
            4'b0111: seg_led_2 <= 8'b0000_0111; // Display 7 on the second LED
            4'b1000: seg_led_2 <= 8'b0111_1111; // Display 8 on the second LED
            4'b1001: seg_led_2 <= 8'b0110_1111; // Display 9 on the second LED
            default: seg_led_2 <= 8'b0000_0000; // Display blank or an invalid number on the second LED
        endcase
    end
endmodule

代码说明

这段Verilog模块，用于控制两个7段数码管LED的显示。该模块根据输入的4位二进制数字来显示相应的数字。

输入与输出

seg_data_1 和 seg_data_2：两个4位宽的输入信号，分别表示要在两个LED上显示的数字。这些数字应该是0到9之间的整数。
clk_12mhz：一个12MHz的时钟信号，用于同步地更新LED显示。
seg_led_1 和 seg_led_2：两个8位宽的输出信号，用于控制两个LED的各个段是否点亮。
seg_dig：一个2位宽的输出信号，表示当前激活的LED。2'b00 表示第一个LED激活，2'b01 表示第二个LED激活。

功能描述

模块内部使用case语句根据seg_data_1 和 seg_data_2 的值来选择相应的8位编码来点亮LED的相应段。这些编码是7段LED显示器的标准编码，用于显示0到9的数字。

例如，如果seg_data_1为4'b0000，则seg_led_1的输出将是8'b1000_0000，这将点亮7段LED显示器的第一个段，从而显示数字0。

如果输入的值不在0到9的范围内，default 语句将确保LED显示空白或不显示有效的数字。

时钟同步

由于输入和输出都与时钟clk_12mhz同步，因此LED的显示将在每个时钟周期更新，产生连续且稳定的显示。

总结

这个模块是一个简单的7段LED显示器控制器，它接受两个数字作为输入，并使用一个12MHz的时钟来更新两个LED的显示。它使用标准的7段LED编码来点亮相应的段，以显示输入的数字。如果输入无效，它将显示空白或不显示有效的数字。

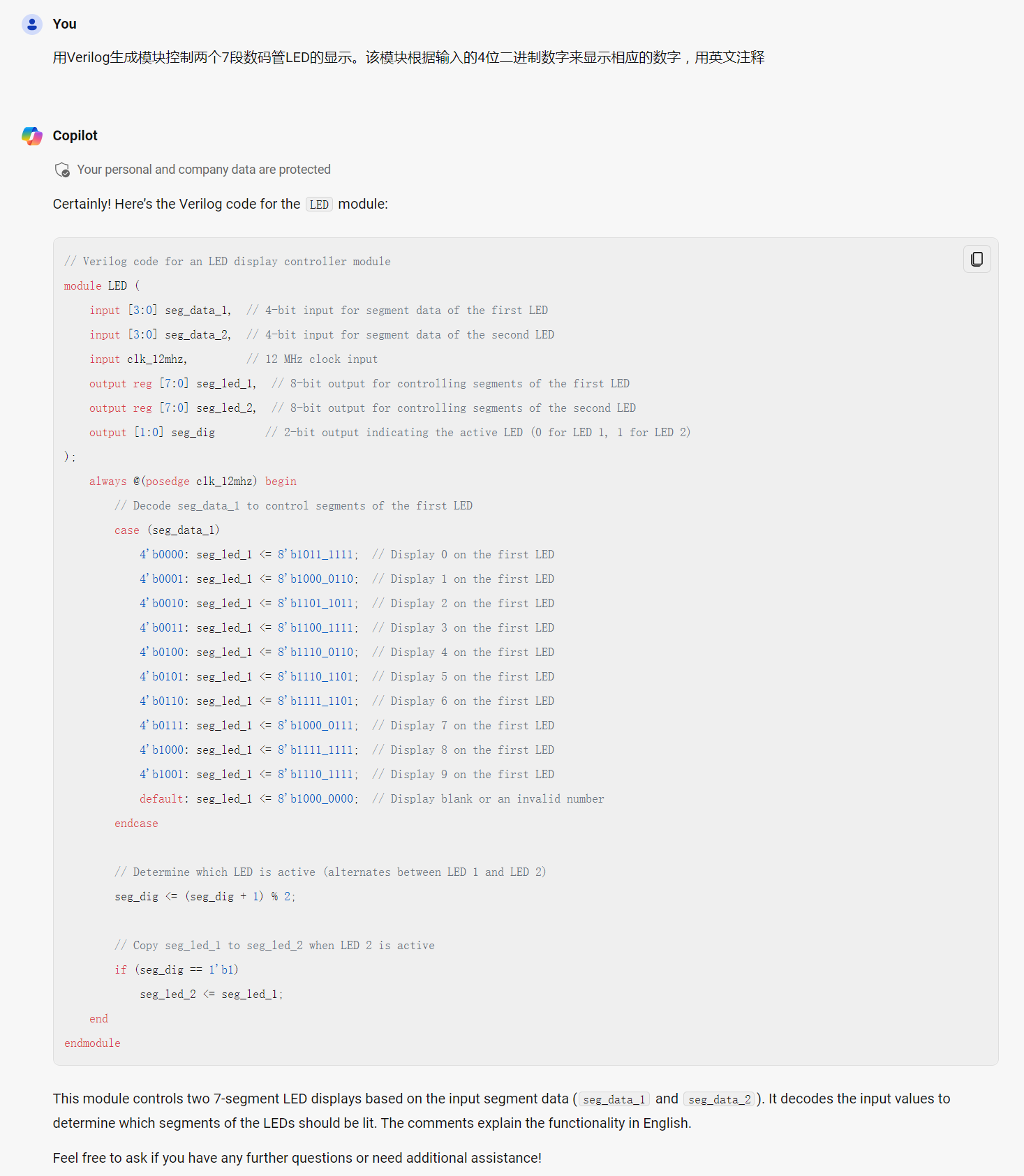

大模型生成截图：

按键上升沿检测

module ButtonEdgeDetection (
    input wire clk, // clock signal
    input wire button, // Key signal
    output reg button_rising_edge // Rising edge detection result
);
    reg button_last_state; // Key status of the previous cycle

    always @(posedge clk) begin
        // Detect rising edge
        if (button && !button_last_state)
            button_rising_edge <= 1'b1;
        else
            button_rising_edge <= 1'b0;

        // Record the current key status
        button_last_state <= button;
    end
endmodule

代码说明

这个Verilog代码实现了一个简单的上升沿检测器，用于检测一个按钮信号button从低电平（0）变为高电平（1）的瞬间。下面是代码实现的原理：

寄存器声明

button_last_state：这是一个寄存器，用于存储按钮在上一个时钟周期的状态。在Verilog中，reg类型用于声明可以保持其值的变量，即使它们不在赋值语句的左侧。

时钟边沿检测

always @(posedge clk)：这是一个始终块，它会在clk（时钟）信号的上升沿（从0到1的跳变）时被触发。在这个块内部执行的代码会在每个时钟周期执行一次。

上升沿检测逻辑

if (button && !button_last_state)：这个条件检查当前按钮状态是否为高电平（button为1），并且上一个状态是否为低电平（button_last_state为0）。只有当这两个条件都满足时，即按钮从低电平跳变为高电平，才认为检测到了上升沿。
button_rising_edge <= 1'b1;：如果检测到了上升沿，则将输出button_rising_edge设置为1。1'b1是一个1位二进制字面量，表示值为1。
else：如果没有检测到上升沿，
button_rising_edge <= 1'b0;：则将输出button_rising_edge设置为0。这表示当前没有检测到上升沿。

状态更新

button_last_state <= button;：无论是否检测到上升沿，都需要更新button_last_state以存储当前按钮的状态。这样，在下一个时钟周期，我们可以比较新的button状态和button_last_state以检测另一个上升沿。

输出

button_rising_edge：这是一个输出信号，它会在每次检测到按钮的上升沿时变为1，并在其他时间保持为0。

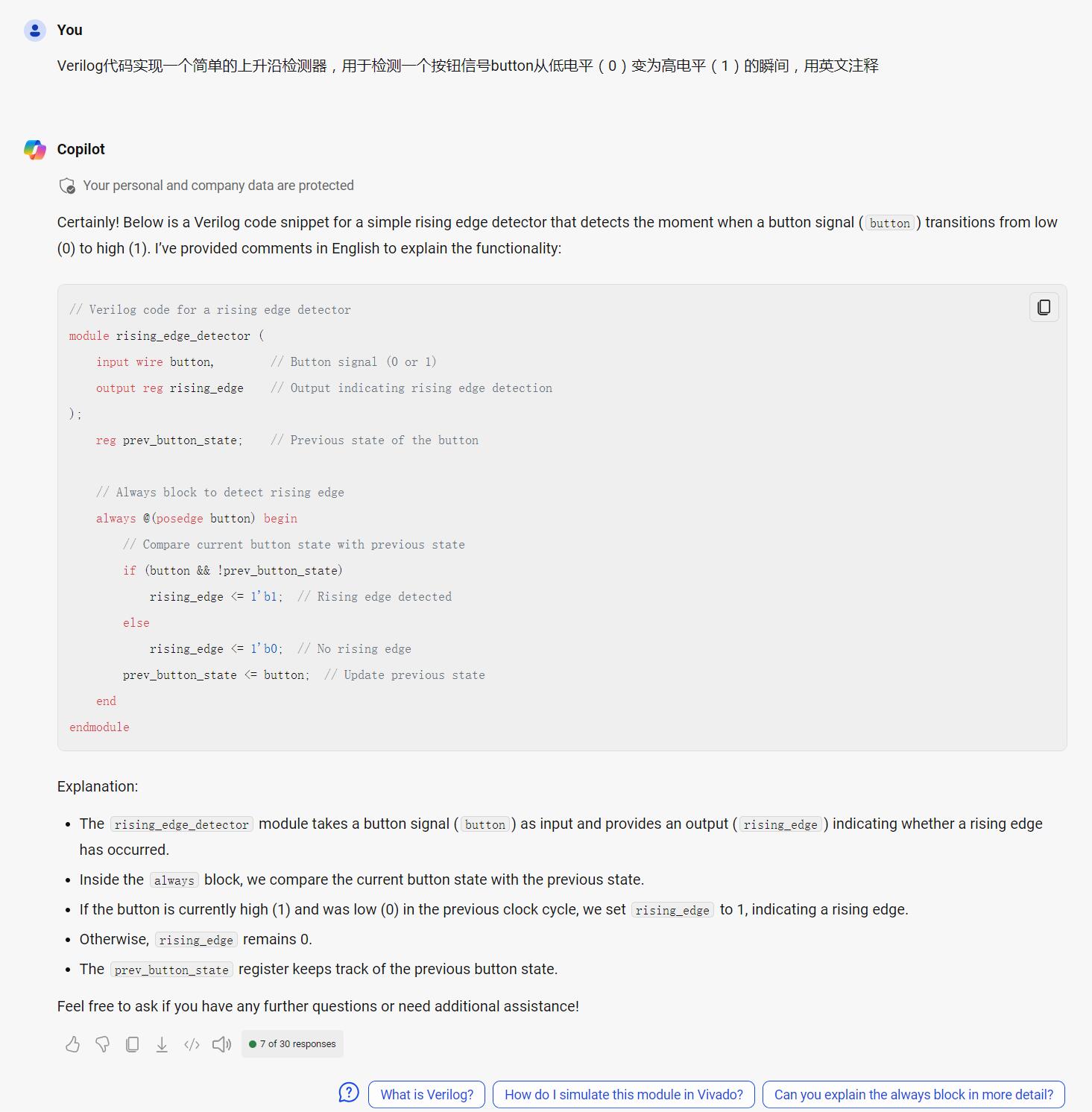

大模型生成截图：

仿真波形图

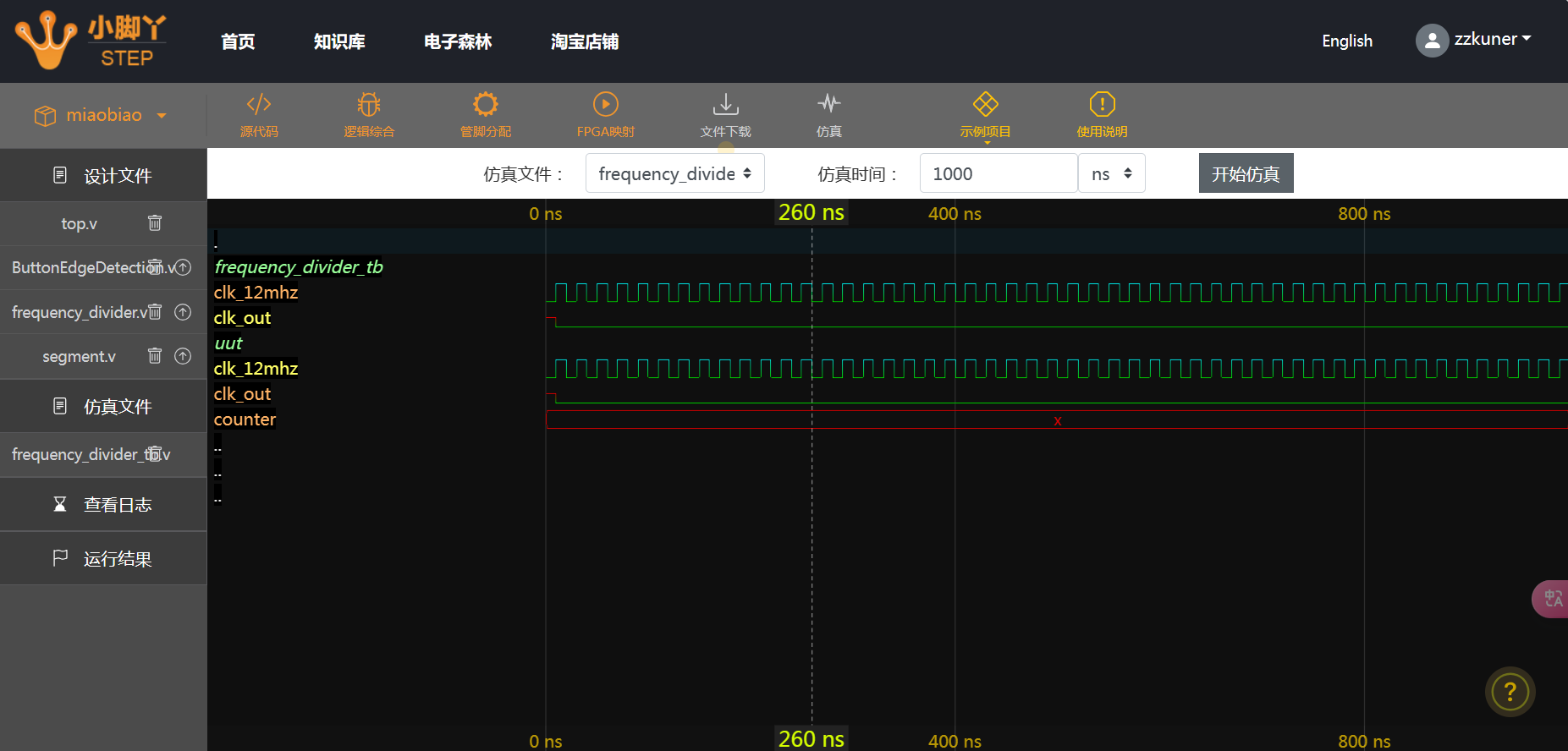

0.1秒精确计数仿真测试

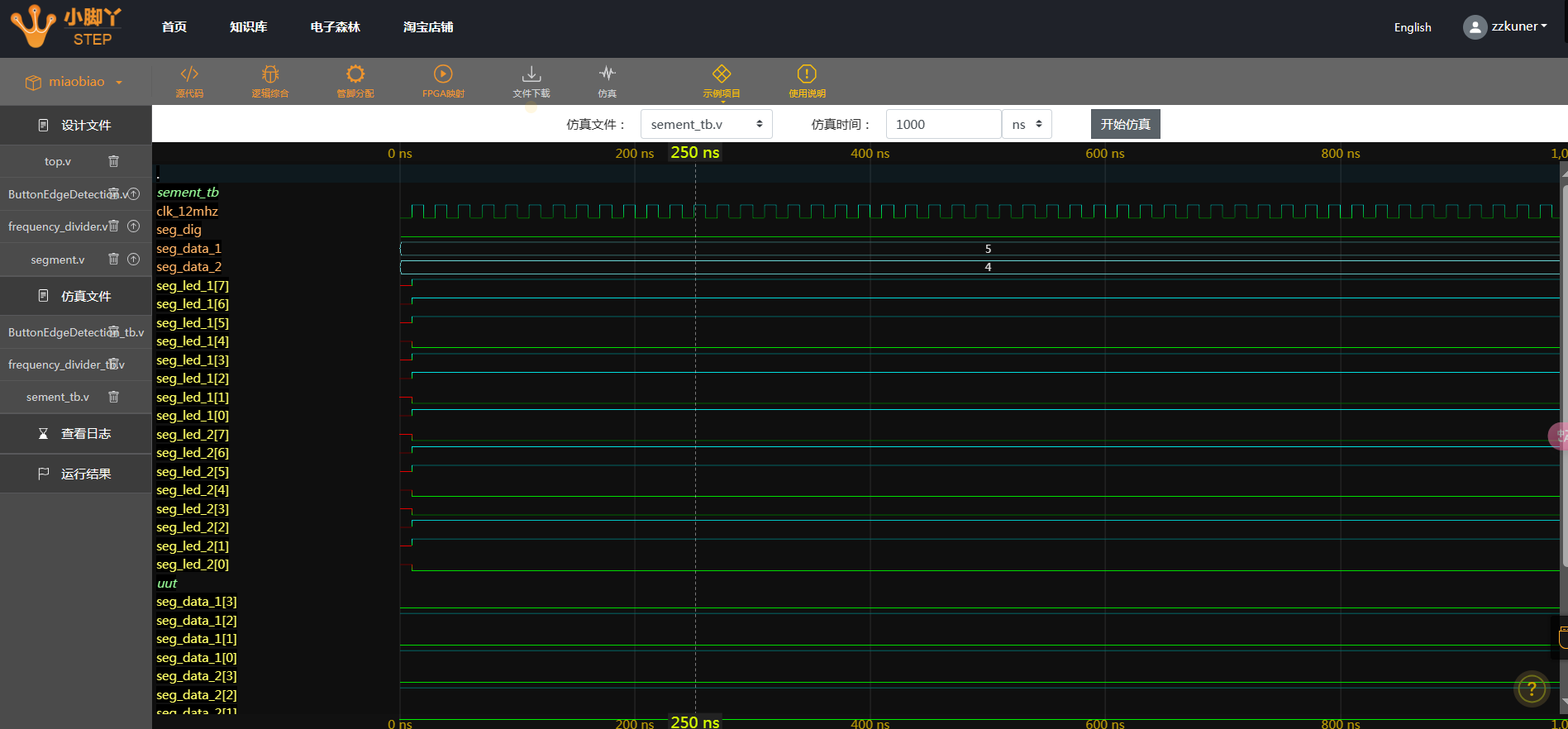

七段数码管显示仿真测试

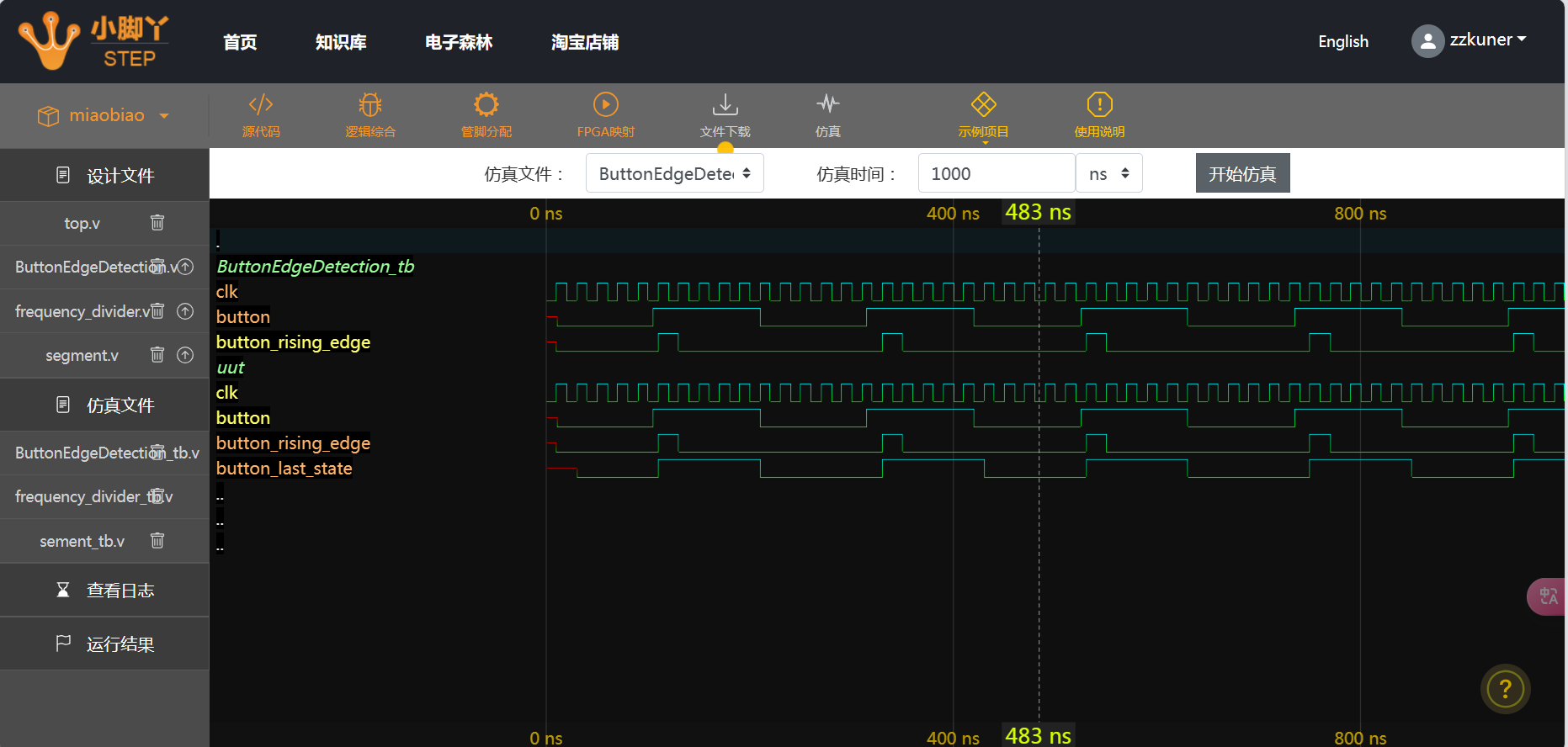

按键上升沿检测仿真测试

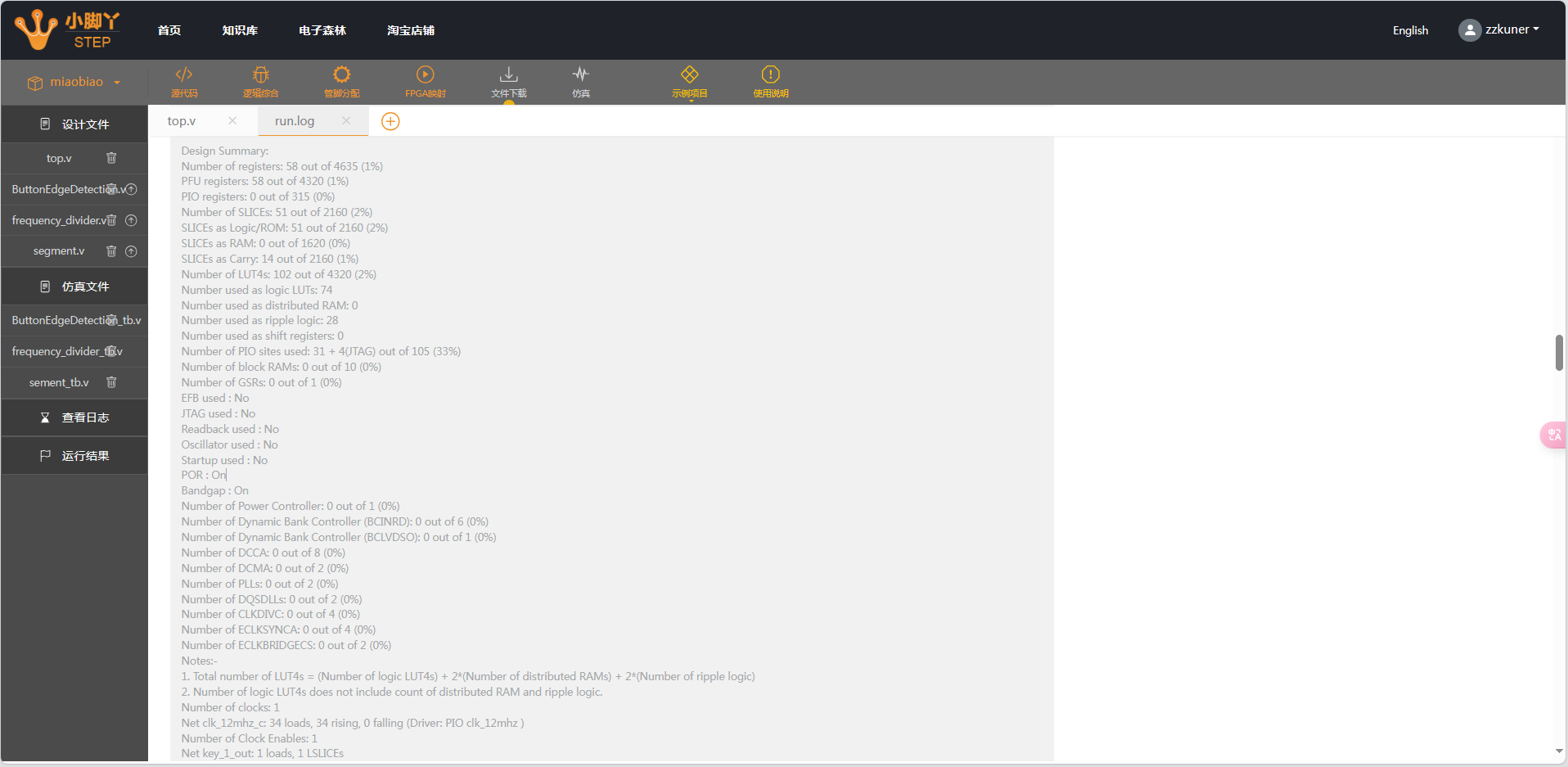

FPGA的资源利用说明

Design Summary:
Number of registers: 58 out of 4635 (1%)
PFU registers: 58 out of 4320 (1%)
PIO registers: 0 out of 315 (0%)
Number of SLICEs: 51 out of 2160 (2%)
SLICEs as Logic/ROM: 51 out of 2160 (2%)
SLICEs as RAM: 0 out of 1620 (0%)
SLICEs as Carry: 14 out of 2160 (1%)
Number of LUT4s: 102 out of 4320 (2%)
Number used as logic LUTs: 74
Number used as distributed RAM: 0
Number used as ripple logic: 28
Number used as shift registers: 0
Number of PIO sites used: 31 + 4(JTAG) out of 105 (33%)
Number of block RAMs: 0 out of 10 (0%)
Number of GSRs: 0 out of 1 (0%)
EFB used : No
JTAG used : No
Readback used : No
Oscillator used : No
Startup used : No
POR : On
Bandgap : On
Number of Power Controller: 0 out of 1 (0%)
Number of Dynamic Bank Controller (BCINRD): 0 out of 6 (0%)
Number of Dynamic Bank Controller (BCLVDSO): 0 out of 1 (0%)
Number of DCCA: 0 out of 8 (0%)
Number of DCMA: 0 out of 2 (0%)
Number of PLLs: 0 out of 2 (0%)
Number of DQSDLLs: 0 out of 2 (0%)
Number of CLKDIVC: 0 out of 4 (0%)
Number of ECLKSYNCA: 0 out of 4 (0%)
Number of ECLKBRIDGECS: 0 out of 2 (0%)
