2024年寒假练 - 基于搭配带屏12指神探的传感器扩展板的恒温控制系统

内容介绍

项目要求

本项目要求基于搭配带屏12指神探的传感器扩展板实现恒温控制系统。

至少使用一种自控算法控制，如PID等
可用按键或拨轮控制目标温度
可在LCD屏上显示目标温度及实时温度

板卡介绍

12指神探的传感器扩展板搭载了多款常见传感器和功能模块，包括麦克风、蜂鸣器、红外收发、霍尔效应开关、加热电阻等。为进阶操作准备了温湿度传感器、六轴传感器、接近/环境光/IR传感器、颜色传感器等。可拆卸的传感器模块可通过连接线延伸使用空间范围。提供了初学和进阶操作两种使用方式，支持直接获取数字或模拟量，以及通过编写协议进行数据交流。并且配备了240*240分辨率的LCD彩屏，两个可程控按键和一个拨轮，丰富了人机交互功能。白色外壳设计美观且方便使用。

实现思路

通过12指神探的传感器扩展板获取温度数据，利用加热电阻和PID自控算法实现恒温控制。将采集到的数据显示在带屏版的12指神探的LCD彩屏上，实现实时监测和人机交互。

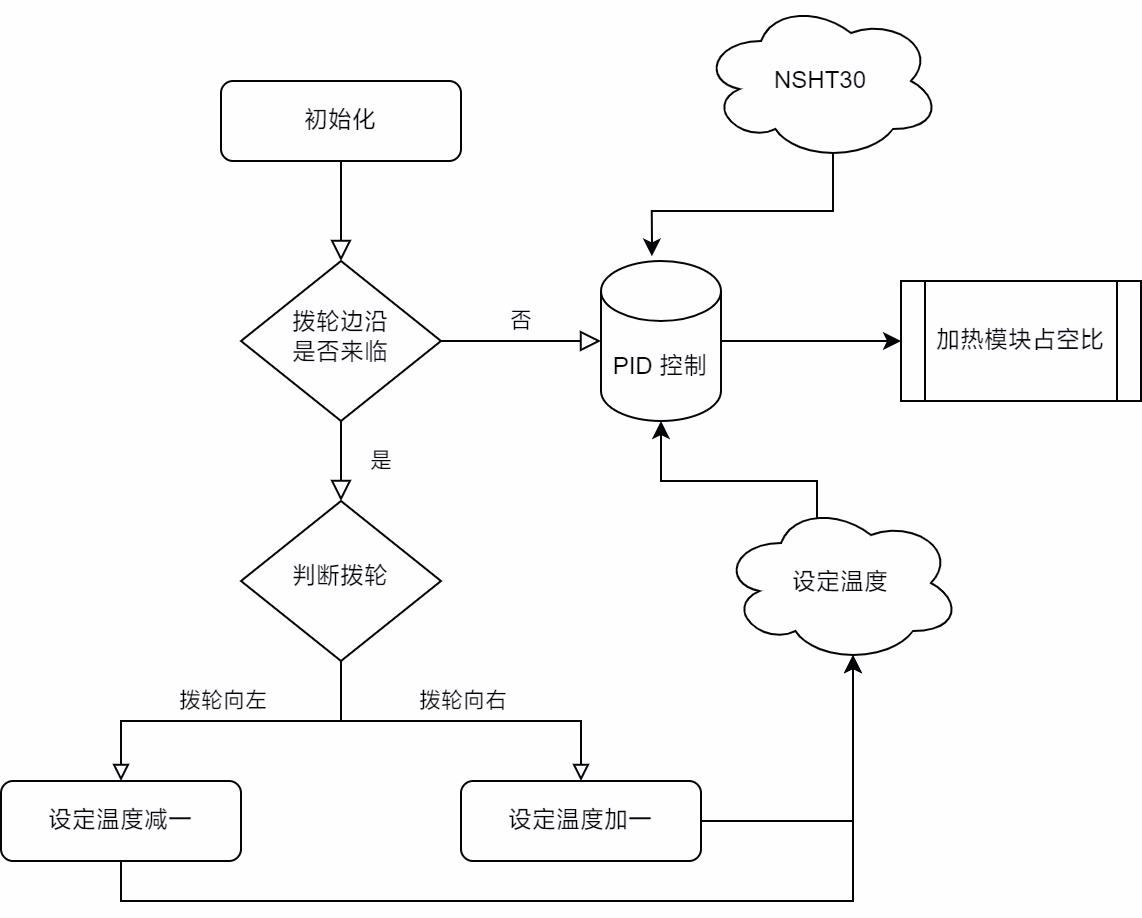

实现框图

实现方法

将温湿度传感器模块连接至扩展板，并正确插入方向。
利用NSHT30获取温度数据。

首先，可以从 CSDN 上下载 NSHT30 的驱动。

from machine import I2C, Pin
import time
__version__ = '0.2.1'
__author__ = 'Roberto Sánchez'
__license__ = "Apache License 2.0. https://www.apache.org/licenses/LICENSE-2.0"
# I2C address B 0x45 ADDR (pin 2) connected to VDD
DEFAULT_I2C_ADDRESS = 0x44
class SHT30():
    """
    SHT30 sensor driver in pure python based on I2C bus
    References:
    * https://www.sensirion.com/fileadmin/user_upload/customers/sensirion/Dokumente/2_Humidity_Sensors/Sensirion_Humidity_Sensors_SHT3x_Datasheet_digital.pdf
    * https://www.wemos.cc/sites/default/files/2016-11/SHT30-DIS_datasheet.pdf
    * https://github.com/wemos/WEMOS_SHT3x_Arduino_Library
    * https://www.sensirion.com/fileadmin/user_upload/customers/sensirion/Dokumente/11_Sample_Codes_Software/Humidity_Sensors/Sensirion_Humidity_Sensors_SHT3x_Sample_Code_V2.pdf
    """
    POLYNOMIAL = 0x131  # P(x) = x^8 + x^5 + x^4 + 1 = 100110001
    ALERT_PENDING_MASK = 0x8000 # 15
    HEATER_MASK = 0x2000        # 13
    RH_ALERT_MASK = 0x0800		# 11
    T_ALERT_MASK = 0x0400		# 10
    RESET_MASK = 0x0010	        # 4
    CMD_STATUS_MASK = 0x0002	# 1
    WRITE_STATUS_MASK = 0x0001	# 0
    # MSB = 0x2C LSB = 0x06 Repeatability = High, Clock stretching = enabled
    MEASURE_CMD = b'\x2C\x10'
    STATUS_CMD = b'\xF3\x2D'
    RESET_CMD = b'\x30\xA2'
    CLEAR_STATUS_CMD = b'\x30\x41'
    ENABLE_HEATER_CMD = b'\x30\x6D'
    DISABLE_HEATER_CMD = b'\x30\x66'
    def __init__(self, scl_pin=21, sda_pin=20, delta_temp = 0, delta_hum = 0, i2c_address=DEFAULT_I2C_ADDRESS):
        self.i2c = I2C(0, scl=Pin(scl_pin), sda=Pin(sda_pin))
        self.i2c_addr = i2c_address
        self.set_delta(delta_temp, delta_hum)
        time.sleep_ms(50)
    def init(self, scl_pin=5, sda_pin=4):
        """
        Init the I2C bus using the new pin values
        """
        self.i2c.init(scl=Pin(scl_pin), sda=Pin(sda_pin))
    def is_present(self):
        """
        Return true if the sensor is correctly conneced, False otherwise
        """
        return self.i2c_addr in self.i2c.scan()
    def set_delta(self, delta_temp = 0, delta_hum = 0):
        """
        Apply a delta value on the future measurements of temperature and/or humidity
        The units are Celsius for temperature and percent for humidity (can be negative values)
        """
        self.delta_temp = delta_temp
        self.delta_hum = delta_hum
    def _check_crc(self, data):
        # calculates 8-Bit checksum with given polynomial
        crc = 0xFF
        for b in data[:-1]:
            crc ^= b;
            for _ in range(8, 0, -1):
                if crc & 0x80:
                    crc = (crc << 1) ^ SHT30.POLYNOMIAL;
                else:
                    crc <<= 1
        crc_to_check = data[-1]
        return crc_to_check == crc
    def send_cmd(self, cmd_request, response_size=6, read_delay_ms=100):
        """
        Send a command to the sensor and read (optionally) the response
        The responsed data is validated by CRC
        """
        #self.i2c.start();
        self.i2c.writeto(self.i2c_addr, cmd_request);
        if not response_size:
            # self.i2c.stop();
	            return
        time.sleep_ms(read_delay_ms)
        data = self.i2c.readfrom(self.i2c_addr, response_size)
        # self.i2c.stop();
        for i in range(response_size//3):
            if not self._check_crc(data[i*3:(i+1)*3]): # pos 2 and 5 are CRC
                raise SHT30Error(SHT30Error.CRC_ERROR)
        if data == bytearray(response_size):
            raise SHT30Error(SHT30Error.DATA_ERROR)
        return data
    def clear_status(self):
        """
        Clear the status register
        """
        return self.send_cmd(SHT30.CLEAR_STATUS_CMD, None);
    def reset(self):
        """
        Send a soft-reset to the sensor
        """
        return self.send_cmd(SHT30.RESET_CMD, None);
    def status(self, raw=False):
        """
        Get the sensor status register.
        It returns a int value or the bytearray(3) if raw==True
        """
        data = self.send_cmd(SHT30.STATUS_CMD, 3, read_delay_ms=20);
        if raw:
            return data
        status_register = data[0] << 8 | data[1]
        return status_register
    def measure(self, raw=False):
        """
        If raw==True returns a bytearrya(6) with sensor direct measurement otherwise
        It gets the temperature (T) and humidity (RH) measurement and return them.
        The units are Celsius and percent
        """
        data = self.send_cmd(SHT30.MEASURE_CMD, 6);
        if raw:
            return data
        t_celsius = (((data[0] << 8 |  data[1]) * 175) / 0xFFFF) - 45 + self.delta_temp;
        rh = (((data[3] << 8 | data[4]) * 100.0) / 0xFFFF) + self.delta_hum;
        return t_celsius, rh
    def measure_int(self, raw=False):
        """
        Get the temperature (T) and humidity (RH) measurement using integers.
        If raw==True returns a bytearrya(6) with sensor direct measurement otherwise
        It returns a tuple with 4 values: T integer, T decimal, H integer, H decimal
        For instance to return T=24.0512 and RH= 34.662 This method will return
        (24, 5, 34, 66) Only 2 decimal digits are returned, .05 becomes 5
        Delta values are not applied in this method
        The units are Celsius and percent.
        """
        data = self.send_cmd(SHT30.MEASURE_CMD, 6);
        if raw:
            return data
        aux = (data[0] << 8 | data[1]) * 175
        t_int = (aux // 0xffff) - 45;
        t_dec = (aux % 0xffff * 100) // 0xffff
        aux = (data[3] << 8 | data[4]) * 100
        h_int = aux // 0xffff
        h_dec = (aux % 0xffff * 100) // 0xffff
        return t_int, t_dec, h_int, h_dec
class SHT30Error(Exception):
    """
    Custom exception for errors on sensor management
    """
    BUS_ERROR = 0x01
    DATA_ERROR = 0x02
    CRC_ERROR = 0x03
    def __init__(self, error_code=None):
        self.error_code = error_code
        super().__init__(self.get_message())
    def get_message(self):
        if self.error_code == SHT30Error.BUS_ERROR:
            return "Bus error"
        elif self.error_code == SHT30Error.DATA_ERROR:
            return "Data error"
        elif self.error_code == SHT30Error.CRC_ERROR:
            return "CRC error"
        else:
            return "Unknown error"

在 main 函数中，首先通过实例化一个 SHT30 类，然后调用 measure 的方法就可以得到当前传感器的温度。

from sht30 import SHT30
sensor = SHT30()
temperature, humidity = sensor.measure()

使用PID算法控制加热电阻，实现恒温控制。

PID（Proportional-Integral-Derivative）算法是一种经典的控制算法，常用于工程领域中对系统进行控制。它结合了比例（Proportional）、积分（Integral）和微分（Derivative）三个部分，通过对系统的当前状态、历史状态以及状态变化速率的综合考量，来调节控制器的输出，使系统能够快速且稳定地达到期望的状态或轨迹。其中，比例项使控制器根据当前偏差的大小进行调节；积分项能够消除系统静态误差，并且积累系统误差以对其进行补偿；微分项则根据误差变化率对系统进行预测和调节，以提高系统的动态性能和稳定性。PID算法的参数调节和优化是一个关键的问题，不同的系统需要根据其特性和要求来选择合适的参数配置，以达到最佳的控制效果。PID算法被广泛应用于各种自动控制系统中，包括温度控制、速度控制、位置控制等领域。

通过合理地调节PID算法的参数，我们可以实现对恒温系统的精确控制，使系统能够快速、稳定地达到设定的温度，并在温度变化时及时调整以保持稳定。

这里，使用 PID 算法对整个系统进行控制。

from pid import PID
pid = PID(1000, 0.2, 10000, setpoint=set_temp, sample_time=None)
control = pid(temperature)

上面代码的含义就是将P设置为1000，I设置为0.2，D设置为10000。通过测试，这个参数可以快速地使温度稳定下来。

通过PWM调整加热模块。

从原理图中可以看到，加热模块连接的是 22 脚，所以直接将 PWM 连接到 22 脚，通过调节占空比就可以使加热模块定时启动。

from machine import PWM
out = PWM(Pin(22))
out.freq(50)
out_duty += control
out_duty = min(65536, max(0, int(out_duty)))
out.duty_u16(out_duty)

将数据通过SPI协议传输至LCD屏幕并显示。

屏幕使用的是 st7789 驱动。可以直接使用电子森林提供的 st7789 驱动进行屏幕输出。

display.text(font1, "set_temp="+str(set_temp), 10, 190)
display.text(font1, "real_temp="+str(temperature), 10, 210)

这样，就可以在屏幕上显示设定的温度和当前的温度。

通过拨轮进行人机交互，调节设定温度等参数。

if buttonValueL == 0:
	set_temp -= 1

if buttonValueR == 0:
	set_temp += 1

if buttonValueL == 0 or buttonValueR == 0:
	pid = PID(1000, 0.2, 10000, setpoint=set_temp, sample_time=None)

这里直接使用 GPIO 监测电平。当拨轮向左滚动时，将设定的温度下降一度，反之则向上升一度。

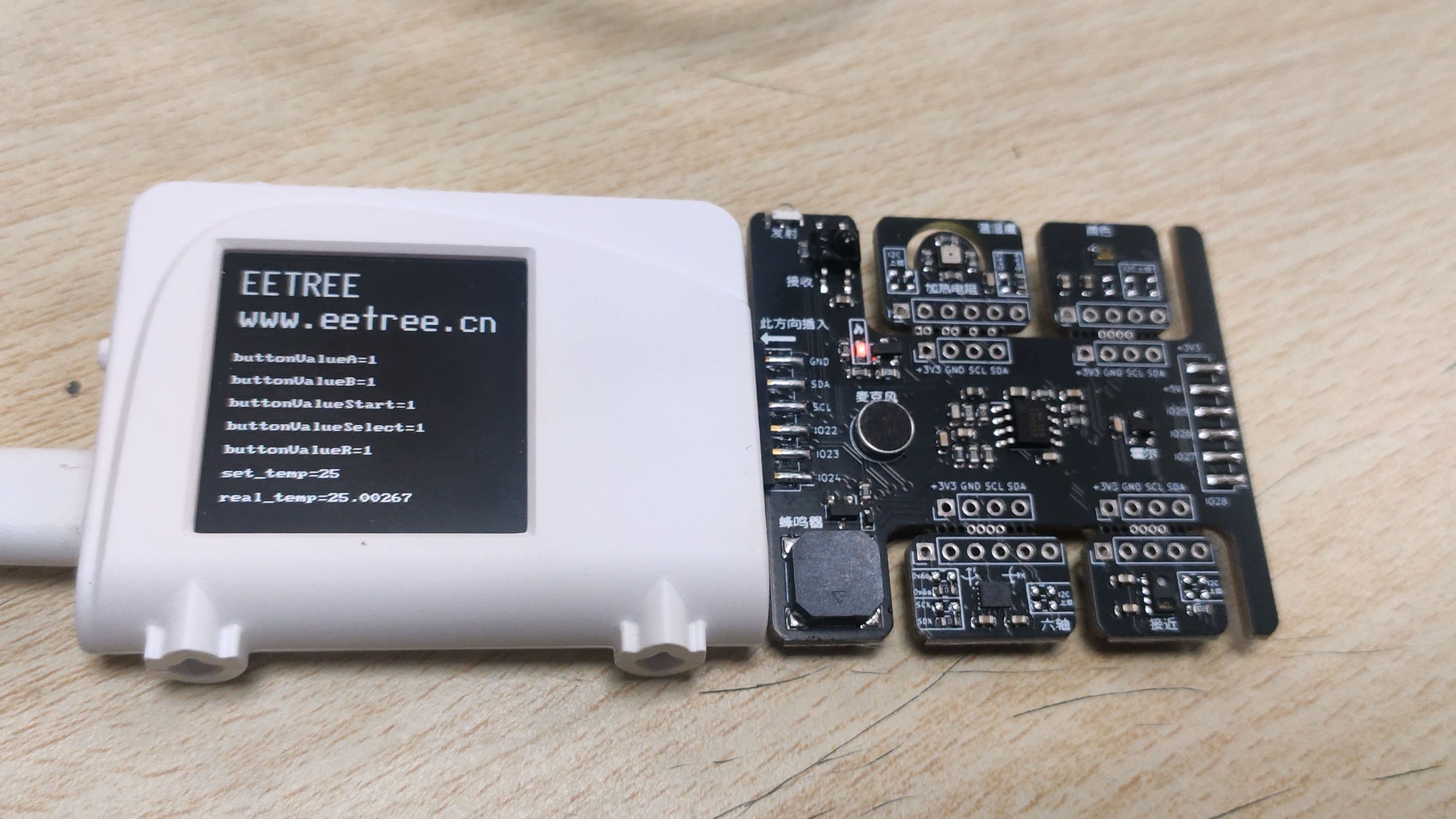

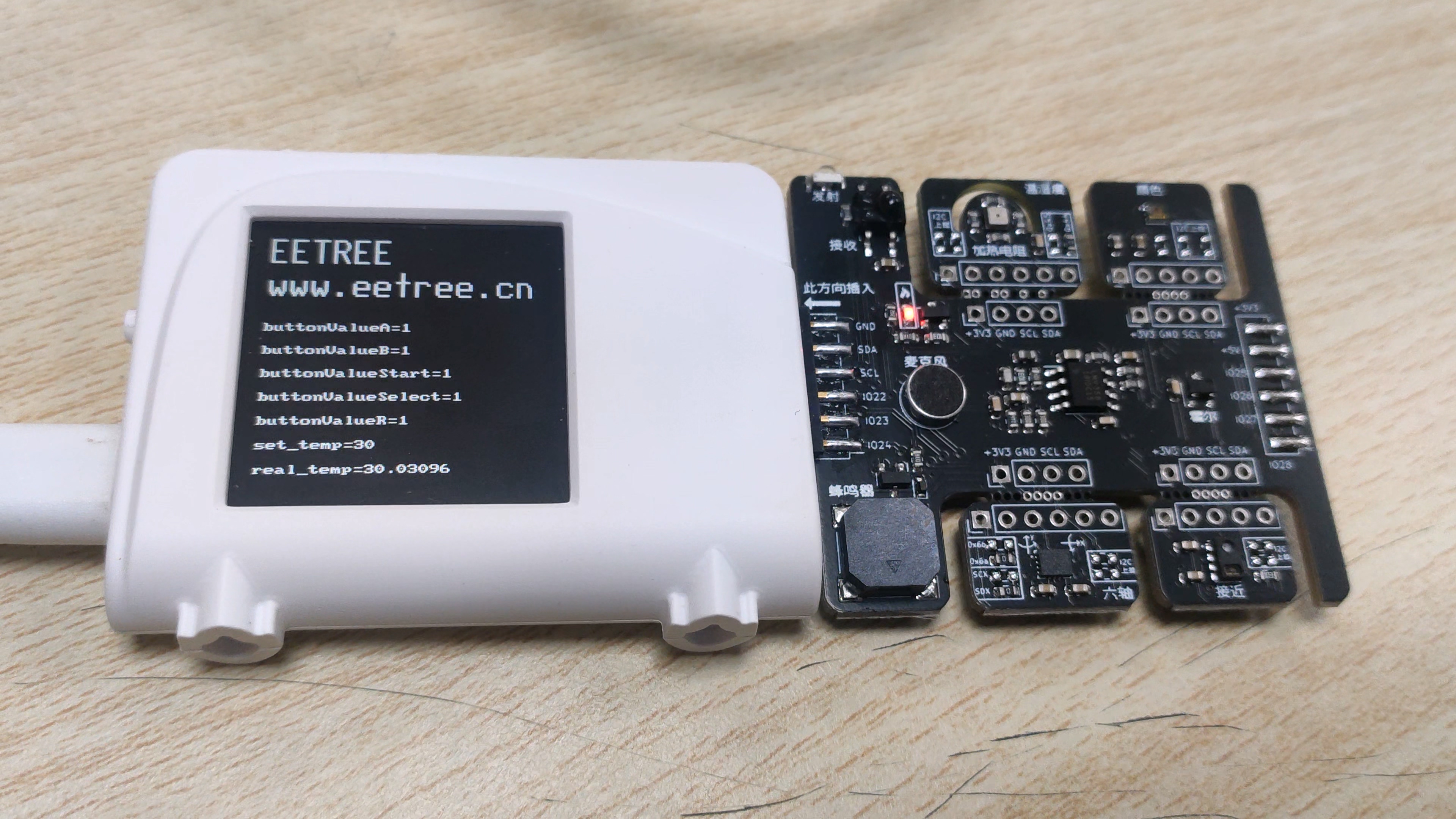

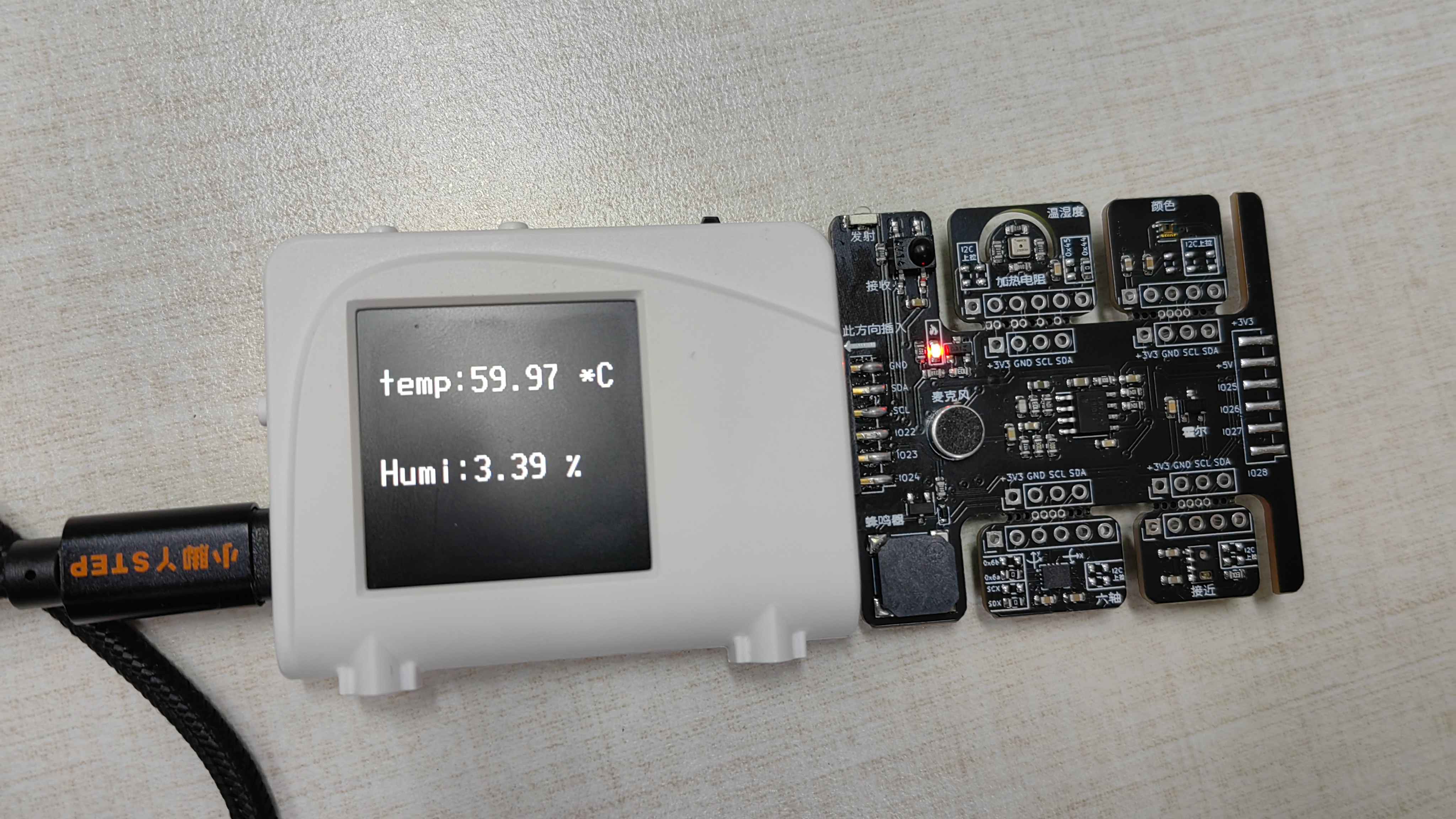

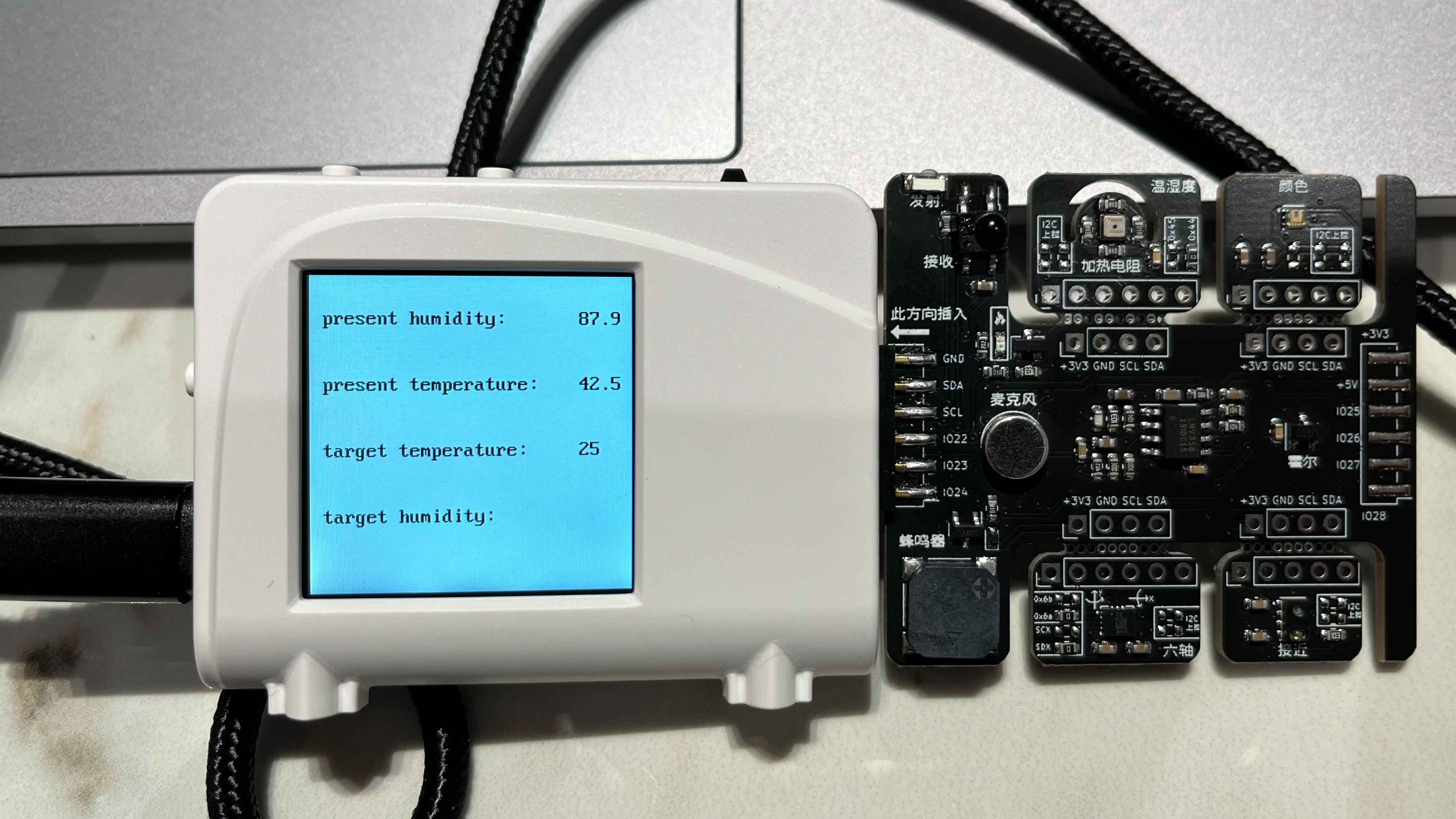

实物演示

遇到问题

初期接触板卡操作不熟悉，需要花费较多时间学习和调试。
在PID算法调优过程中，需要考虑系统响应速度和稳定性的平衡。

总结感想
