Funpack第三季第一期——无线温度检测

内容介绍

项目介绍

本次活动我做了两个小的项目

①使用芯片内部的温度检测外设，测量温度并通过蓝牙发送至上位机，在上位机中以“绘图”的形式对温度数据进行可视化。（此项目完成了要求任务一）

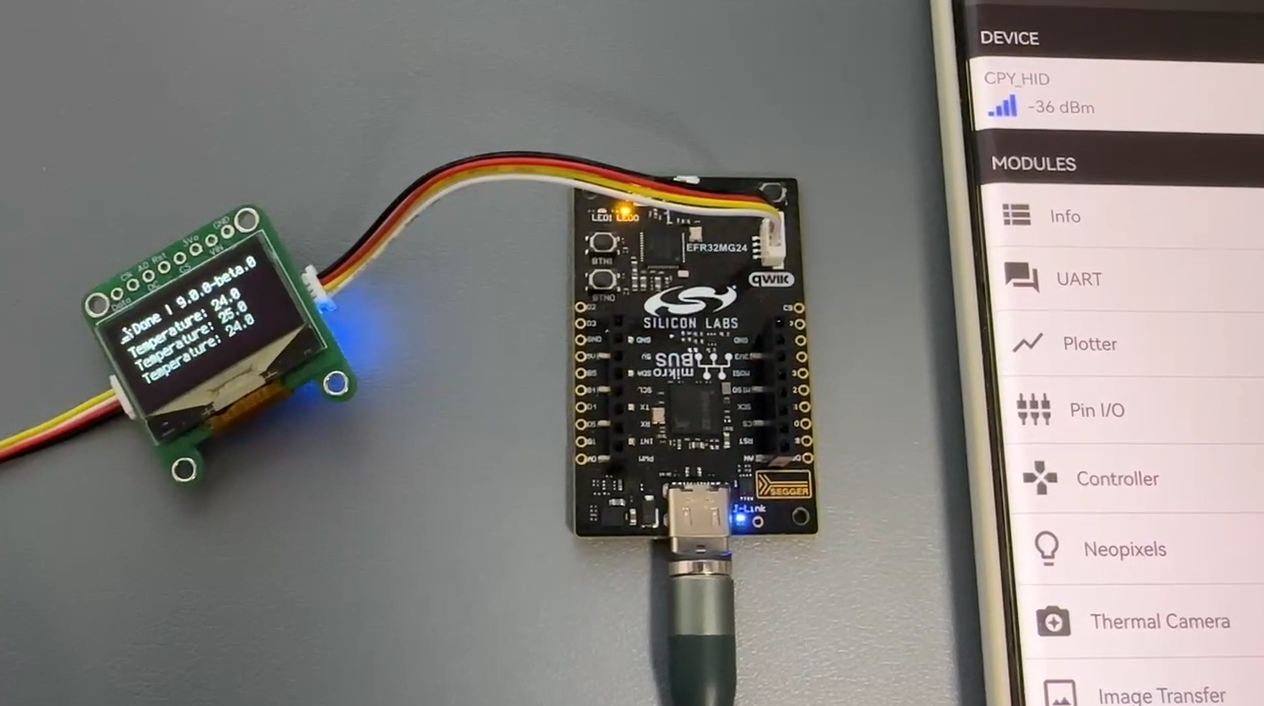

②使用板载QWIIC接口连接了0.96寸OLED显示器以及BMP390温湿度传感器，EFR32MG24基于IIC通信读取BMP390传感器的温度数据并将数据在0.96寸OLED显示器中显示（此项目部分完成了任务三）

设计思路

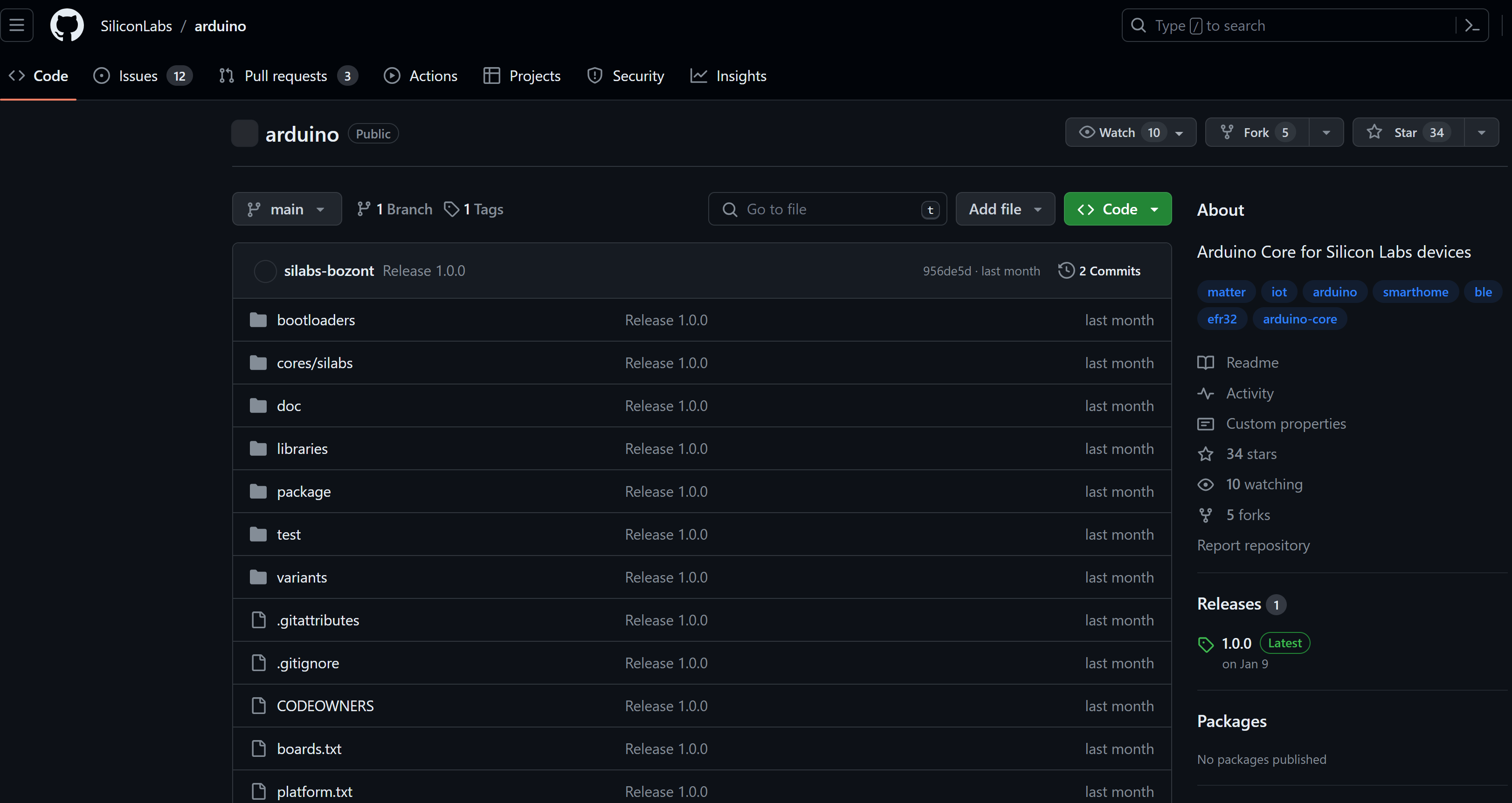

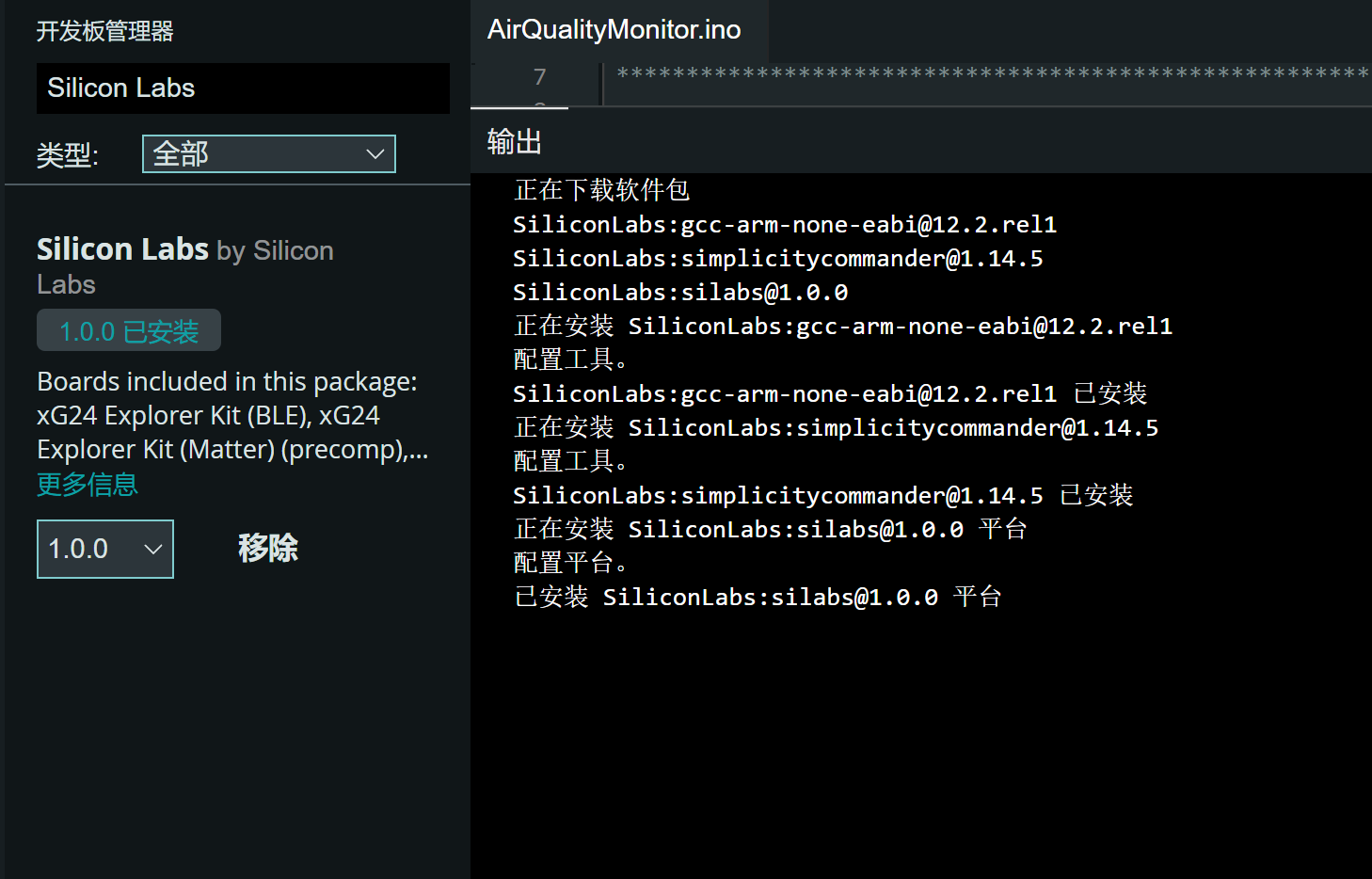

因为我个人更喜欢Arduino开发环境，在搜索后发现SiliconLabs提供了Arduino开发环境，所以就先进行了尝试。

最初我的设想是在Arduino环境下，读取内部温度再基于蓝牙将温度数据发送到另一块带屏幕的esp32开发板，并进行数据显示。

经过初步的尝试，使用getCpuTemp();函数即可获取芯片内部温度传感器的温度数值，此时已经基本完成了任务一的一半。

但尝试了很久，我始终没有调通EFR32MG24 Arduino环境下与esp32进行蓝牙通信，蓝牙id似乎和正常的不太一样。并且我也没有找到更多的资料，所以最终放弃了使用Arduino的方案。

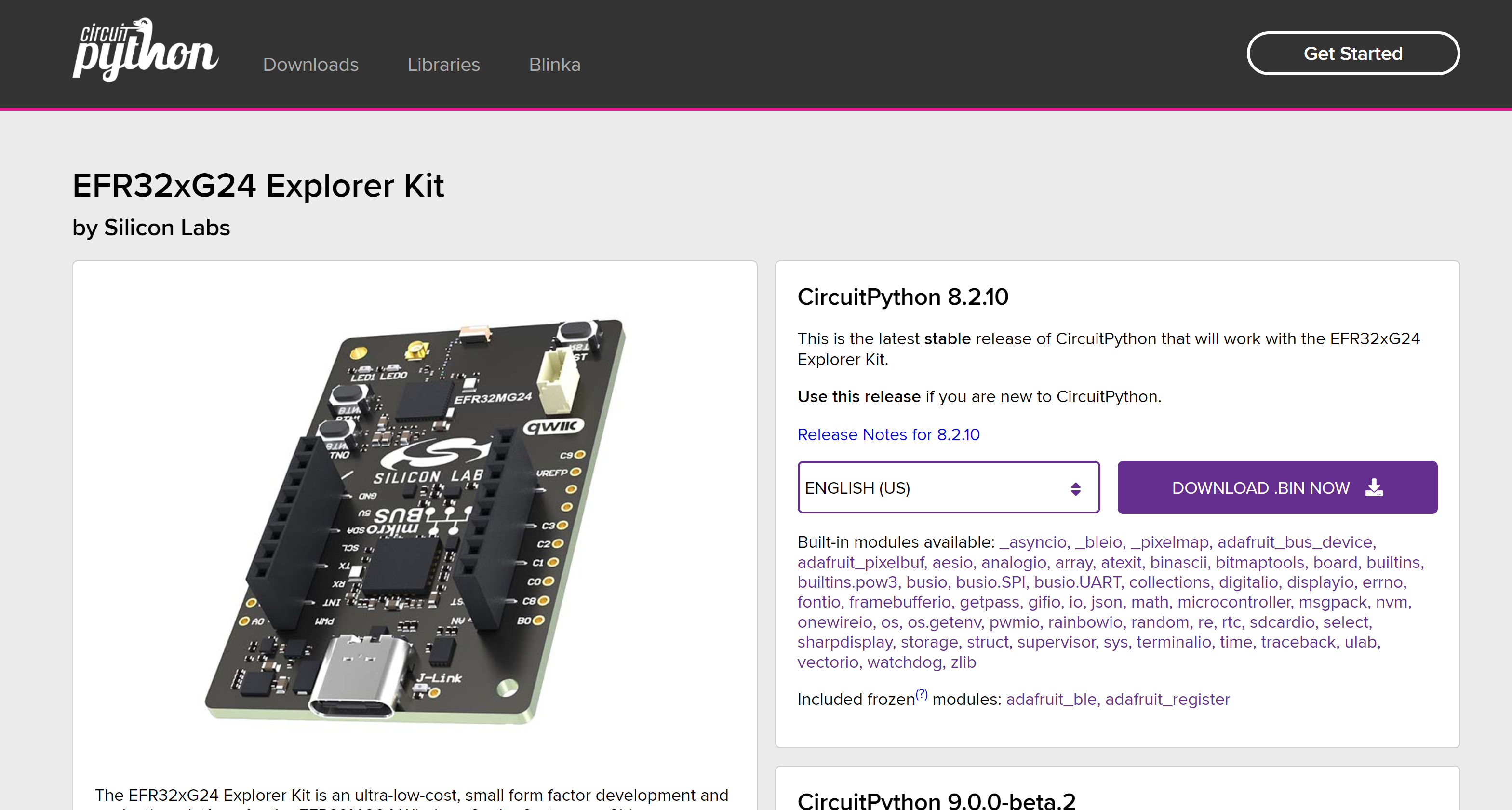

之后看了群里大家的讨论，发现主要使用的有CircuitPython和Simplicity Studio环境，其中Simplicity Studio安装似乎因为网络问题有点小麻烦，CircuitPython环境我相对还比较熟悉，所以选择使用了CircuitPython环境。

Circuitpython环境下开发就相对简单了，Circuitpython是Adafruit维护的类Python开发环境，对于使用蓝牙方面的应用，还开发了Bluefruit APP，基于Adafruit_ble库可以很轻易地进行蓝牙通信和实现上位机显示的需求。

而Circuitpython环境中，也有可以直接读取芯片内部温度传感器温度数值的变量：microcontroller.cpu.temperature

于是参考了Adafruit_ble库的例程后，项目一的主要代码如下：

while True:
    for i in range(2):
        led[i].value = not led[i].value
        print(led[i].value)
    print("CPU温度：", microcontroller.cpu.temperature)

    ble.start_advertising(advertisement)
    print("Waiting to connect")
    while not ble.connected:
        pass
    print("Connected")

    while ble.connected:
        print("Temperature: %0.1f℃" % microcontroller.cpu.temperature)
        result = "%0.1f\n" % microcontroller.cpu.temperature
        uart.write(result.encode("utf-8"))
        time.sleep(1)

以上代码使用microcontroller.cpu.temperature函数读取芯片内部温度传感器温度数据，并将数据发送到串口在oled屏幕上显示

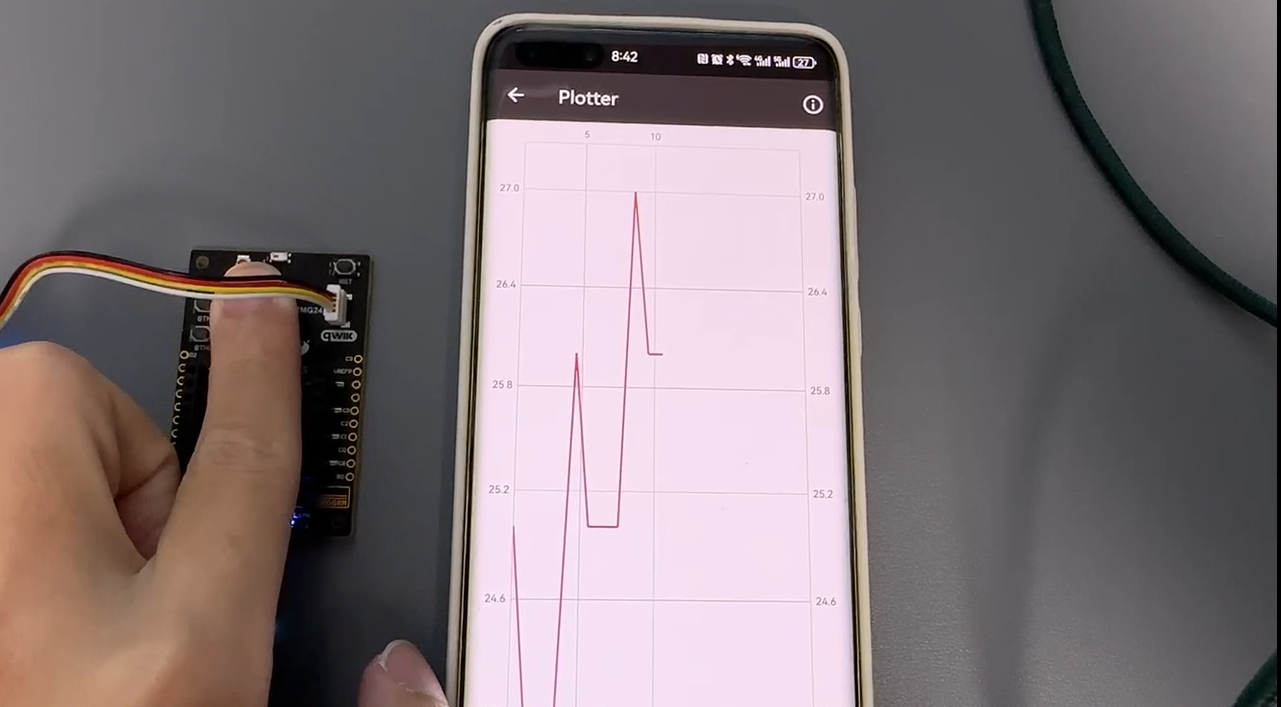

之后等待蓝牙成功连接，连接后使用uart.write代码将温度数据发送到Bluefruit APP，APP会接受蓝牙串口数据并在绘图器重绘制曲线。

完成了项目一后，我又仔细看了看这块开发板，板载集成了qwiic接口和microBUS接口，算是扩展性能非常丰富的了，由于我手头没有microBUS的传感器，所以选择使用qwiic接口来连接一些iic传感器跑一个简单的小项目，于是就有了项目二

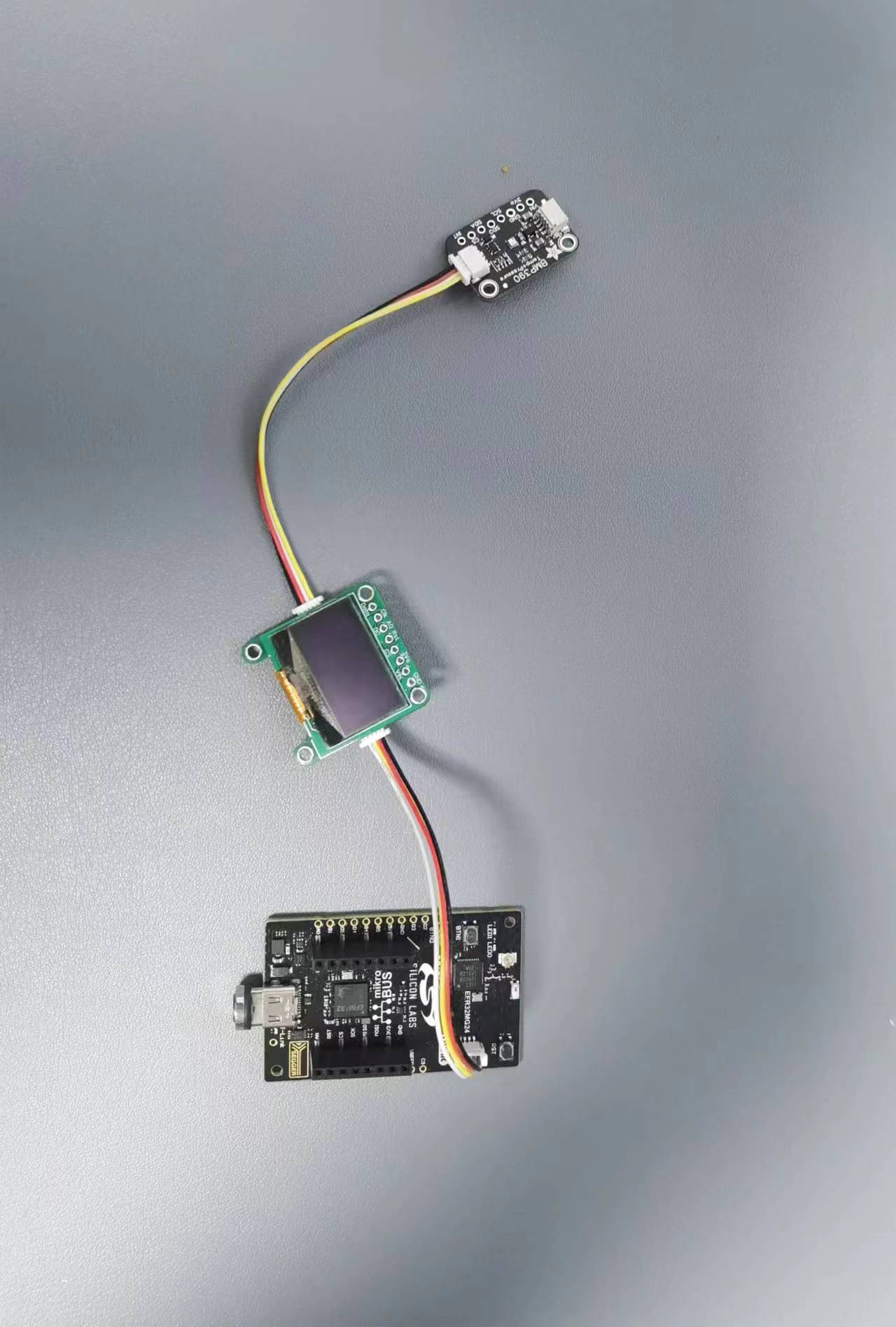

项目二使用了一块0.96oled屏幕和BMP390传感器，屏幕和传感器都板载了qwiic接口，连接到开发板非常简单

基于CircuitPython完成这个项目也不难，Adafruit为这两个外设都提供了相对完备的库和使用指南：

0.96oled：https://learn.adafruit.com/monochrome-oled-breakouts/circuitpython-usage

BMP390：https://learn.adafruit.com/adafruit-bmp388-bmp390-bmp3xx/python-circuitpython

项目二的主要代码如下：

while True:
    print("Pressure: {:6.1f}".format(bmp.pressure))
    print("Temperature: {:5.2f}".format(bmp.temperature))

    color_palette[0] = 0x000000  # White
    bg_sprite = displayio.TileGrid(color_bitmap, pixel_shader=color_palette, x=0, y=0)
    splash.append(bg_sprite)
    # Draw a smaller inner rectangle
    inner_bitmap = displayio.Bitmap(WIDTH - BORDER * 2, HEIGHT - BORDER * 2, 1)
    inner_palette = displayio.Palette(1)
    inner_palette[0] = 0x000000  # Black
    inner_sprite = displayio.TileGrid(inner_bitmap, pixel_shader=inner_palette, x=BORDER, y=BORDER)
    splash.append(inner_sprite)
    # Draw a label
    text = "{:5.2f}".format(bmp.temperature)
    text_area = label.Label(terminalio.FONT, text=text, color=0xFFFFFF, x=28, y=HEIGHT // 2 - 1)
    splash.append(text_area)

    time.sleep(1)

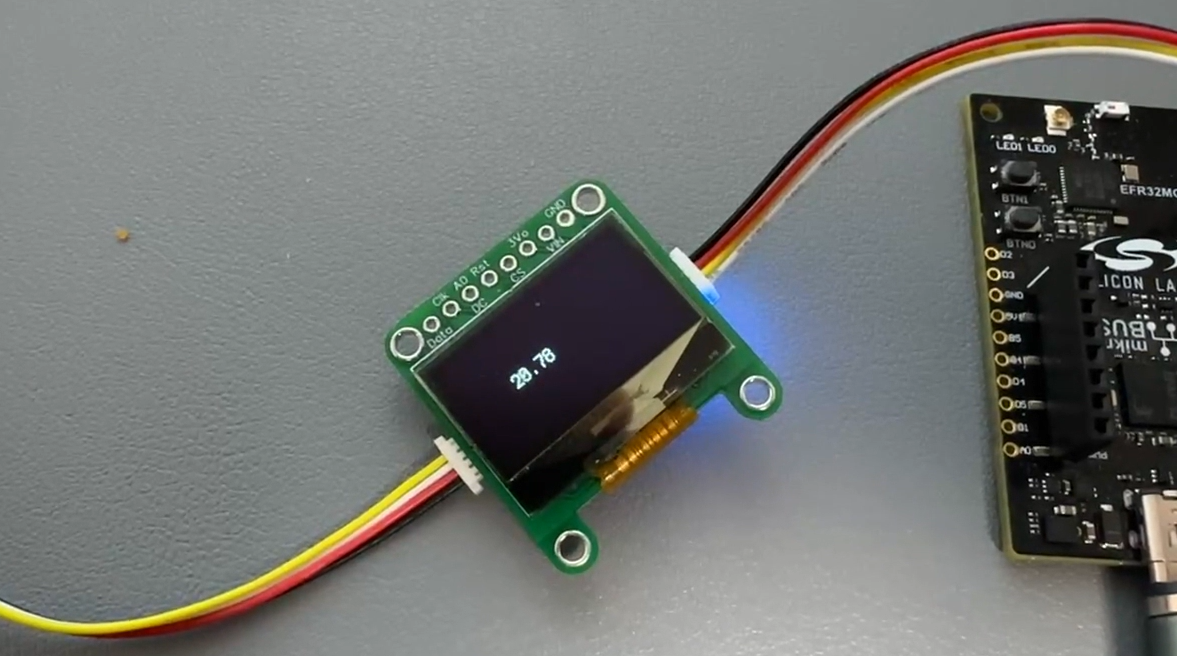

代码使用bmp.temperature读取bmp390的温度数据，再将其格式化后写入oled屏幕的显示缓存，之后通过splash.append将显示缓存发送至oled屏幕进行显示

总结

经过这次活动，我算是第一次比较完整地实用Circuitpython开发单片机，相比于之前主要使用Arduino为主，即使偶尔使用Circuitpython也是使用Mu编辑器，可能是这块开发板不支持原生USB的原因，我对Thonny环境摸索了很久，在库上传的步骤一直有报错。

对于EFR32MG24芯片，Arm内核，支持蓝牙，甚至Sparkfun也为它开发了ThingPlus开发板，其实个人感觉是一颗非常适合diy玩家的芯片，但是在搜索了淘宝等渠道后，发现很少有这颗芯片的散片出售，零星的链接中芯片价格也过百，期待以后能在diy环境中看到这颗芯片的普及。
