项目介绍

本项目基于Silicon Labs XG24-EK2703A开发板，通过HID协议实现了一个蓝牙键盘+鼠标复合设备，可通过按键实现上下翻页、发送字符功能。使用板载两个按键，当BTN0按下，向上翻页；当BTN1按下，向下翻页；当两按键同时按下2s后，向主机依次发送字符“EETREE.CN”。

👉 Simplicity Studio 5

硬件介绍

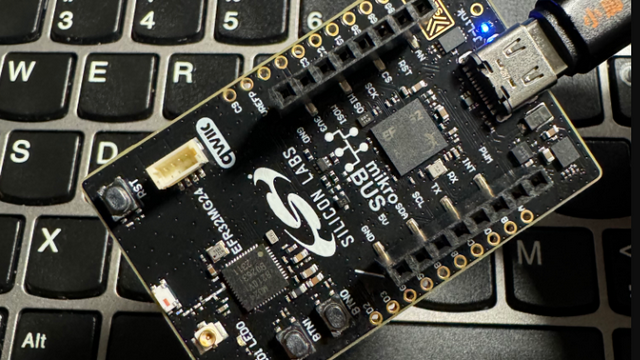

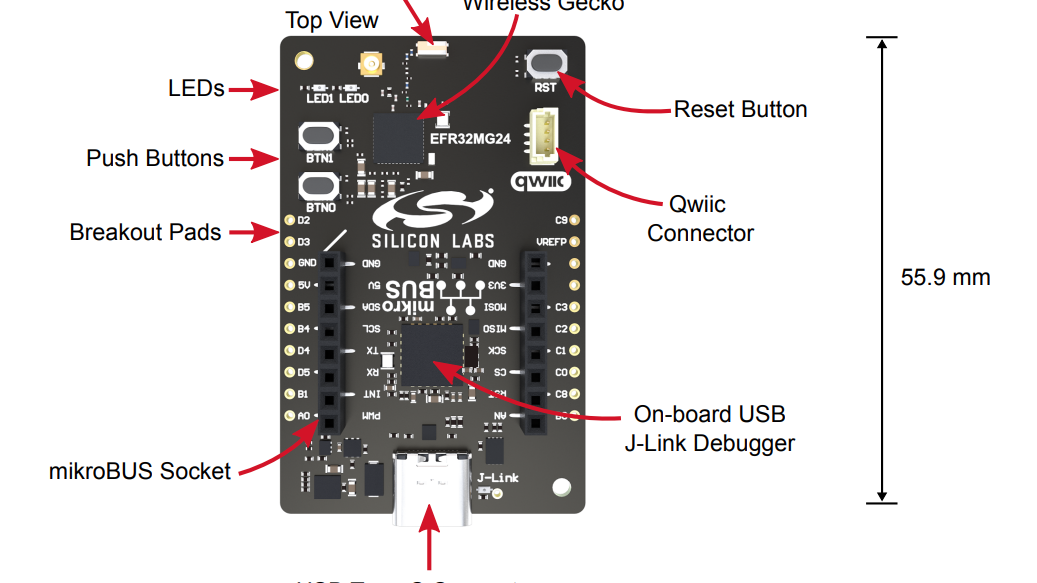

XG24-EK2703A是一款基于EFR32MG24片上系统的开发套件，具备超低成本、低功耗和小巧的特点。该套件支持2.4GHz无线通信，兼容蓝牙LE、蓝牙mesh、Zigbee、Thread和Matter协议，为无线物联网产品的开发和原型制作提供了极大的便利。包含：

1. 一个USB接口
2. 一个板载SEGGER J-Link 调试器，支持SWD
3. 两个LED和两个按钮
4. 虚拟COM端口
5. 数据包跟踪接口（PTI）
6. 一个支持外部硬件连接的mikroBus插座和一个Qwiic连接器
7. 32 位 ARM Cortex-M33，78 MHz最高工作频率
8. 1536 kB 闪存和 256 kB RAM

项目设计

开发环境及工程参考

本项目使用Silicon Labs官方的IDE Simplicity Studio 5开发，使用Gecko SDK v4.4.0，GNU ARM Toolchain 12.2。工程目录上，按照Bluetooth - SoC Empty 空白示例的代码组织形式即可。主要的业务代码写在 app.c 及 app.h 内，外设、驱动及蓝牙部分通过 .slcp 文件配置。

👉 本工程参考SiliconLabs蓝牙应用示例：bluetooth_hid_keyboard

总体流程图

所使用的系统外设：两个按键、两个LED及蓝牙栈。

• 在按键中断回调中，根据不同按键按下，置位或清除各按键按下的事件。
• 使用FreeRTOS操作系统，创建按键响应任务，用以实现两个按键按下的响应服务：循环读取按键按下事件，当按键单独按下时，则用一枚举变量 km_status 记录：
• • 当BTN0按下，置 KM_SCROLL_UP
  • 当BTN1按下，置 KM_SCROLL_DOWN
  • 当同时按下，且无定时器在运行，则开启2s定时器，该定时器绑定一回调函数，在该回调内：置 km_status 为 KM_SEND_STRING，同时反转两LED状态（便于观察现象）
  • 最后，都向蓝牙栈发送外部事件信号
• 在蓝牙事件回调中，当接收到外部事件信号后，根据 km_status 值进行相应操作。从而实现上/下翻页、发送字符的功能。

硬件基本配置

在基于 “Bluetooth - Soc Empty” 空白示例的基础上，打开 .slcp 文件，在 SOFTWARE COMPONENTS 选项卡下安装如下组件：

• [Platform] → [Driver] → [Button] → [Simple Button]，例化 btn0 与 btn1，对应开发板上两个按键，均设置为中断模式
• [Platform] → [Driver] → [LED] → [Simple LED]，例化 led0 与 led1，对应开发板上两个 LED
• [Services] → [IO Stream] → [IO Stream: USART]，保持默认配置即可
• [Application] → [Utility] → [Timer for FreeRTOS]
• [Application] → [Utility] → [Log]

并且，参考SiliconLabs蓝牙应用示例：bluetooth_hid_keyboard，使用该示例提供的 GATT 配置，导入到自己的工程中：

1. 打开项目中 .slcp 文件
2. 在 CONFIGURATION TOOLS 选项卡下找到 Bluetooth GATT Configurator
3. 导入 config/btconf/gatt_configuration.btconf 文件
4. 保存 GATT 配置

后续还会进行一定程度的修改。

应用初始化

在 app.h 内，定义四种按键按下的枚举类型，分别表示：未按下、发送字符（两按键同时按下）、上翻页（BTN0按下）及下翻页（BTN1按下）：

typedef enum
{
  KM_IDLE = 0U,
  KM_SEND_STRING = 1U,
  KM_SCROLL_UP = 2U,
  KM_SCROLL_DOWN = 3U,
} km_status_t;
```
在初始化阶段，先创建按键按下事件组、按键响应任务。

```c
#define KM_BTN_TASK_NAME        "keymouse_btn"
#define KM_BTN_TASK_STACK_SIZE  1024
#define KM_BTN_TASK_STATIC      0

TaskHandle_t km_btn_task_handle = NULL;
static EventGroupHandle_t xbtn_events = NULL;
static km_status_t km_status = KM_IDLE;

SL_WEAK void app_init(void)
{
  	xbtn_events = xEventGroupCreate();
  	if (xbtn_events == NULL) {
  		app_log_error("BTN events create failed\r\n");
	}
  	xTaskCreate(km_btn_task,
              	KM_BTN_TASK_NAME,
             	configMINIMAL_STACK_SIZE,
              	NULL,
              	tskIDLE_PRIORITY,
              	&km_btn_task_handle);
}

按键中断回调

按键中断回调定义在 `void sl_button_on_change(const sl_button_t *handle)` 内，可参考示例修改。在此，根据触发中断的 `handle` 判断是哪个按键按下或释放，相应地置位或清除事件位 `xbtn_events` 。

#include "sl_simple_button_instances.h"
#define BTN0_PRESSED            (1 << 0)
#define BTN1_PRESSED            (1 << 1)
#define BTN_NONE_PRESSED        0
#define BTN_BOTH_PRESSED        (BTN0_PRESSED | BTN1_PRESSED)
void sl_button_on_change(const sl_button_t *handle)
{
	BaseType_t xHigherPriorityTaskWoken;
  	if (&sl_button_btn0 == handle) {
    	if (sl_button_get_state(handle) == SL_SIMPLE_BUTTON_PRESSED) {
	     	xEventGroupSetBitsFromISR(xbtn_events, BTN0_PRESSED, &xHigherPriorityTaskWoken);
	    }
		else {
      		xEventGroupClearBitsFromISR(xbtn_events, BTN0_PRESSED);
      	}
	}
	if (&sl_button_btn1 == handle) {
    	if (sl_button_get_state(handle) == SL_SIMPLE_BUTTON_PRESSED) {
	     	xEventGroupSetBitsFromISR(xbtn_events, BTN1_PRESSED, &xHigherPriorityTaskWoken);
	    }
		else {
      		xEventGroupClearBitsFromISR(xbtn_events, BTN1_PRESSED);
      	}
	}
}

定时器回调

该回调函数被捆绑在2s不自动重载定时器上，由于定时器是在两按键同时按下并持续2s后才结束，因此在回调内，需清除两个按键按下事件，最后发送给蓝牙栈外部事件信号。

static void btn_press_timer_cb(app_timer_t *timer, void *data)
{
  	(void)data;
  	(void)timer;
  	BaseType_t xResult;
  	xResult = xEventGroupClearBitsFromISR(xbtn_events, BTN_BOTH_PRESSED);
  	if (xResult == pdFAIL) {
    	app_log_error("Clear BTN_BOTH_PRESSED event failed\r\n");
  	}
  	km_status = KM_SEND_STRING;
  	sl_led_toggle(&sl_led_led0);
  	sl_led_toggle(&sl_led_led1);
  	sl_bt_external_signal(1);
}

按键响应任务

主体为一循环。在循环内，通过 `xEventGroupGetBits` 读取按键事件，并做出不同响应。该事件在应用初始化时创建。用一bool型变量 `is_running` 记录定时器是否在运行，从而避免在两按键一直按下时反复重启定时器。由于可能出现先两按键按下，再释放一个或两个按键的情况，因此在其他情况下，都关闭定时器。

static void km_btn_task(void *p_arg)
{
	app_timer_t btn_press_timer;
	bool is_running = false;
	EventBits_t btn_events;

		while (1) {
    	btn_events = xEventGroupGetBits(xbtn_events);
    	switch (btn_events) {
      		case (BTN_BOTH_PRESSED):
      			if (!is_running) {
				    app_timer_start(&btn_press_timer, 2000, btn_press_timer_cb, NULL, false);
		          	is_running = true;
		        }
      		case (BTN0_PRESSED):
      			app_timer_stop(&btn_press_timer);
      			km_status = KM_SCROLL_UP; // scroll up
        		sl_bt_external_signal(1);
        		break;
					case (BTN1_PRESSED):
		        app_timer_stop(&btn_press_timer);
		        km_status = KM_SCROLL_DOWN; // scroll down
		        sl_bt_external_signal(1);
		        break;
		    	default:
		    		app_timer_stop(&btn_press_timer);
		    		is_running = false;
        		break;
		}
		vTaskDelay(pdMS_TO_TICKS(50));
	}
	vTaskDelete(NULL);
}

蓝牙事件回调

参考SiliconLabs蓝牙应用示例：bluetooth_hid_keyboard，修改蓝牙事件回调中当 MSG_ID 为 `sl_bt_evt_system_external_signal_id` 时的部分代码：根据 `km_status` 状态分别实现上/下翻页、发送字符，且这几个功能分别用函数封装。最后，置 `km_status = KM_IDLE` 。

...
case  sl_bt_evt_system_external_signal_id:
	if (notification_enabled == 1 && km_status != KM_IDLE) {
        if (km_status == KM_SEND_STRING) {
        	send_eetree_string();
        }
        else if (km_status == KM_SCROLL_UP) {
        	scroll_with_distance(0x01);
        }
        else { // KM_SCROLL_DOWN
        	scroll_with_distance(0xFF);
        }
        app_log_info("Key report %d was sent\r\n", km_status);
        km_status = KM_IDLE;
      }
      break;
...

BLE HID

HID(Human Interface Device)人体学接口设备，是生活中常见的输入设备，比如键盘、鼠标等。早期的HID是设备大部分都是通过USB接口来实现，蓝牙技术出现后，通过蓝牙作为传输层，实现了无线HID设备。通过低功耗蓝牙实现的HID功能一般简称为HOGP(HID over Gatt Profile)。BLE HID 规范以 USB HID 规范为基础，因此具体含义仍需参照USB HID文档。

👉 参考：【BLE】HID设备的实现（蓝牙自拍杆、蓝牙键盘、蓝牙鼠标、HID复合设备）

Report Map及报文

键盘设备

👉 参考：DIY蓝牙键盘(1) - 理解键盘报文

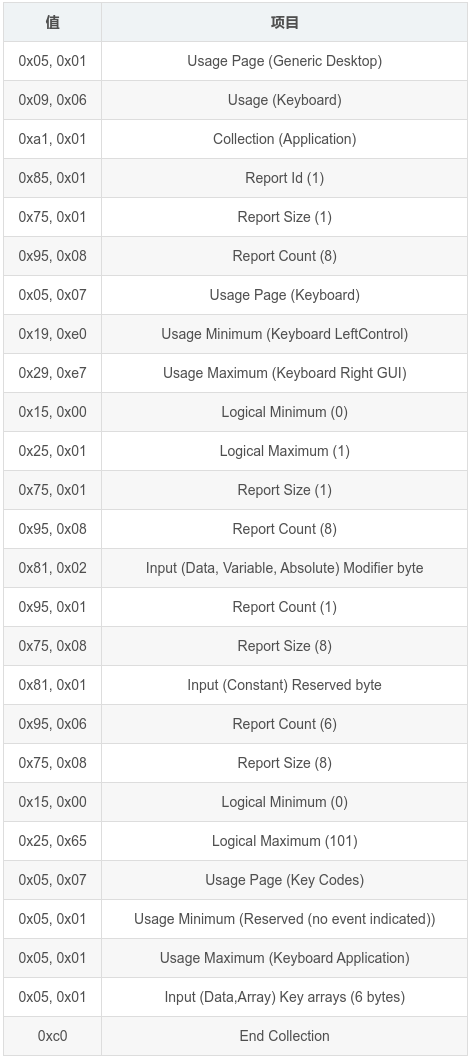

Report Map用十六进制数据，描述HID设备的基本信息，例如，按键数量，数据的最大最小值，功能等。为了实现鼠标+键盘复合设备，参考SiliconLabs蓝牙应用示例：bluetooth_hid_keyboard所给出的一个键盘设备的报告映射，并加入Report ID条目：

这样描述的键盘设备具有通用键盘的基本功能，将按键与释放键信息通过输入报告发送到主机。同时，使用常见的键盘报文结构，其中包含保留字节、修饰符字节与6个键码字节（可以描述最多6个按键同时按下）。键盘报文格式如下所列：

其中，第一个字节从LSB开始依次表示：

第二个字节保留（默认为0）。后面6个字节的每个字节都可以表示一个按键的状态，可以同时有多个按键按下。在手册《HID Usage Tables For Universal Serial Bus (USB)》中，规定了键码与按键的对应关系，例如：

例如，下述两个报文分别表示a与A（同时按下左Shift + a）：

此外，在发送按下按键的信息后，还需发送释放按键的报文，否则键盘将一直按住。

鼠标设备

鼠标设备的报告映射如下所列：

对于鼠标，上报的数据我们定义了4个字节。其中Byte 0 的bit 0～2分别表示鼠标左键、右键与中键，后4位由设备定义（默认为0）。Byte 1 表示鼠标指针X轴移动，Byte 2 表示鼠标指针Y轴移动（有符号数，具体数值与移动距离的关系可实际测试），Byte 3 表示滚轮移动。鼠标的报文格式如下所列：

复合设备

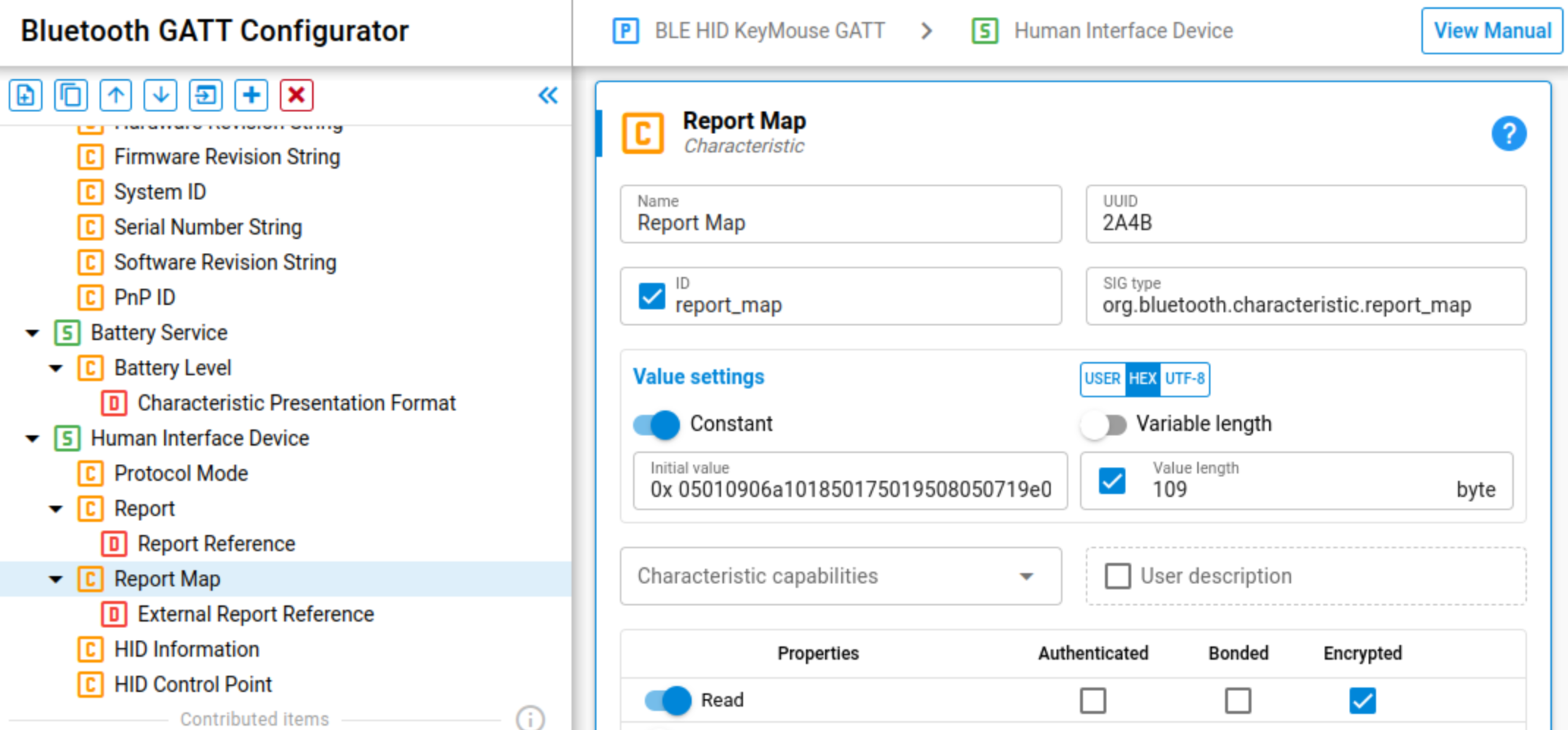

对于两个或以上的HID复合设备来说，需要额外用Report ID描述，在此键盘Report ID为1，鼠标为2。同时，设备的报文前需额外一个字节表示Report ID。将上述两个设备的报告映射写在一起，即可描述键盘+鼠标的复合设备。如图所示，将这个长字节配置至 Bluetooth GATT Configurator 内。

发送字符串

通过键盘设备发送字符串“EETREE.CN”，各字符码表为：0x08(e)、0x17(t)、0x15(r)、0x37(.)、0x06(c)、0x11(n)。要实现大写，还需要修饰键按下左Shift。例如，发送“E”，并结合键盘的Report ID(0x01)：

发送一个字符后，再发送一次全0报文，表示按键释放。两各按键前后最好间隔几十毫秒。由于所发送字符串“EETREE.CN”有连续的字符，因此不方便在一次报文中发送（如此两个“EE”将仅表达一次“E”按下），且“.”无需修饰符，因此索性每个字符都单次发送。

#define REPORT_ID_INDEX         0
#define KB_REPORT_ID            0x01
#define MODIFIER_INDEX          1
#define DATA_INDEX              3
#define LSHIFT_KEY_OFF        	0x00
#define LSHIFT_KEY_ON         	0x02
static uint8_t kb_report_data[] = { 0, 0, 0, 0, 0, 0, 0, 0, 0 };

void send_keyboard(uint8_t caps_key, uint8_t c)
{
  sl_status_t sc;
  memset(kb_report_data, 0, sizeof(kb_report_data));
  kb_report_data[REPORT_ID_INDEX] = KB_REPORT_ID;
  kb_report_data[MODIFIER_INDEX] = caps_key;
  kb_report_data[DATA_INDEX] = c;
  sc = sl_bt_gatt_server_notify_all(gattdb_report,
                                    sizeof(kb_report_data),
                                    kb_report_data);
  app_assert_status(sc);
  memset(kb_report_data, 0, sizeof(kb_report_data));
  kb_report_data[REPORT_ID_INDEX] = KB_REPORT_ID;
  sc = sl_bt_gatt_server_notify_all(gattdb_report,
                                    sizeof(kb_report_data),
                                    kb_report_data);
  app_assert_status(sc);
  sl_sleeptimer_delay_millisecond(20);
}

void send_eetree_string()
{
  send_keyboard(LSHIFT_KEY_ON, 0x08); // E
  send_keyboard(LSHIFT_KEY_ON, 0x08); // E
  send_keyboard(LSHIFT_KEY_ON, 0x17); // T
  send_keyboard(LSHIFT_KEY_ON, 0x15); // R
  send_keyboard(LSHIFT_KEY_ON, 0x08); // E
  send_keyboard(LSHIFT_KEY_ON, 0x08); // E
  send_keyboard(LSHIFT_KEY_OFF,0x37); // .
  send_keyboard(LSHIFT_KEY_ON, 0x06); // C
  send_keyboard(LSHIFT_KEY_ON, 0x11); // N
}

上/下滚动

通过鼠标设备实现上下滚动，并结合鼠标的Report ID(0x02)：

#define MOUSE_REPORT_ID         0x02
#define WHEEL_INDEX             4
static uint8_t mouse_report_data[] = { 0, 0, 0, 0, 0 };

void scroll_with_distance(uint8_t distance)
{
  sl_status_t sc;
  memset(mouse_report_data, 0, sizeof(mouse_report_data));
  mouse_report_data[REPORT_ID_INDEX] = MOUSE_REPORT_ID;
  mouse_report_data[WHEEL_INDEX] = distance;
  sc = sl_bt_gatt_server_notify_all(gattdb_report,
                                    sizeof(mouse_report_data),
                                    mouse_report_data);
  app_assert_status(sc);
}

功能展示

开发板连接PC并配对蓝牙后，可以看到XG24 KeyMouse设备已连接，且电量为100%。功能演示参见视频。

👉 详细展示参见：B站：基于XG24-EK2703A的BLE HID蓝牙键盘+鼠标复合设备功能开发

项目总结

本次项目通过BLE HID协议，实现了键盘+鼠标复合设备，使用两个按键实现上/下翻页、发送字符串的功能。Silicon Labs的IDE总体感觉还不错，直接在IDE内把GSDK、编译工具链都给安装好。对于配置开发板的外设、IO口、驱动、蓝牙GATT配置等有图形化界面，上手较为容易。
