一、项目思路

这是一个简单的智能门锁系统设计，使用ESP32和R305指纹传感器模块。以下是分点详细介绍：

1. 主控芯片：选择ESP32作为主控芯片，因为它是一种强大的Wi-Fi和蓝牙双模无线解决方案，适合连接互联网和其他无线设备。您可以参考ESP32的硬件规格和引脚定义来设计硬件。

2. 传感器：选择一个适用的指纹传感器模块，用于识别用户的指纹。常见的指纹传感器模块有R305和GT-511C3等型号。您需要根据所选传感器的规格和接口来设计电路和连接方式。

3. 可选组件：您还可以考虑添加其他组件来增强系统功能，例如门磁传感器、密码键盘、摄像头等。这些组件可以提供额外的安全性和便利性。

软件设计：

1. 开发环境：使用Arduino集成开发环境（IDE）进行ESP32的编程。您可以在Arduino官网上下载ESP32的开发环境，并安装相应的驱动程序。

2. 库：为了支持ESP32和指纹传感器的功能，您需要安装相应的库。例如，对于ESP32，您可以安装ESP32开发板的核心库。对于指纹传感器，您可以查找适用于所选传感器模块的相应库，并按照库的说明进行安装。

3. 连接硬件：根据所选硬件和传感器的接口定义，将ESP32和指纹传感器按照正确的方式连接起来。您可以参考硬件和传感器的文档来获取正确的引脚定义和连接方法。

4. 编程：使用Arduino IDE编写相应的代码来控制和管理智能门锁系统。您可以结合ESP32的库和指纹传感器的库来实现指纹识别、用户授权、门锁解锁等功能。

5. 密码解锁显示：除了指纹识别，您还可以添加密码解锁的功能。可以通过连接一个小型液晶显示器或者使用ESP32的串口进行与用户的交互，显示密码输入界面和解锁状态。

具体的实现细节和代码编写可能会根据所选硬件和库的不同而有所变化。在开始设计之前，建议您查阅ESP32和指纹传感器的相关文档，以便更好地理解它们的特性和操作方式，并根据需求进行相应的设计。

二、方案框架

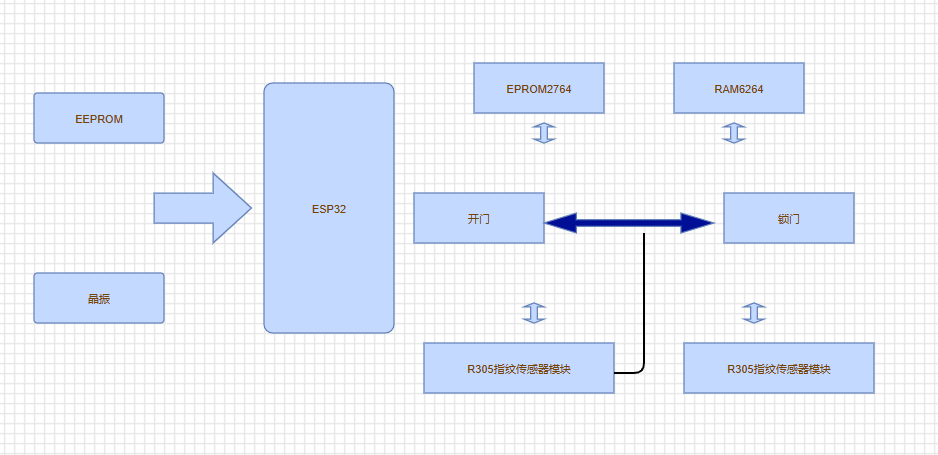

方案框图

https://www.digikey.cn/schemeit/project/智能门锁-efdec719e409458f91d7c22ce3b91db8

https://www.digikey.cn/schemeit/project/detail/efdec719e409458f91d7c22ce3b91db8

主要元器件：

   ESP32-WROOM-32E-N4 乐鑫科技（Espressif）

   R305指纹传感器模块

主控芯片:乐鑫ESP32

    ESP32是一种广泛使用的低功耗、高性能的Wi-Fi和蓝牙开发板，它由乐鑫科技开发并广泛使用。ESP32开发板基于双核Tensilica LX6处理器运行，并集成了Wi-Fi和蓝牙连接功能。它还具有多个GPIO引脚，以及多个通用串行总线（如SPI和I2C）来支持各种传感器和设备的连接。ESP32开发板可通过Arduino IDE或MicroPython等开发环境进行编程和控制。

   模组提供丰富的外设接口,包括UART ,PWM , SPI , I2S, I2C,ADC , LCD, DVP,RMT(TX/RX),脉冲计数器, USB OTG , USB Serial/JTAG , SDIO , DMA 控制器, TWAI控制器,温度传感器,电容式传感器和多个IO口。
    模块具有多种特有的硬件安全机制。硬件加密加速器支持AES、SHA 和RSA算法。其中的RNG、HMAC和数字签名(Digital Signature)模块提供了更多安全性能。其他安全特性还包括Flash加密和安全启动(secure boot)签名验证等。完善的安全机制使芯片能够完美地应用于各种加密产品。模块支持低功耗蓝牙:Bluetooth5 , Bluetoothmesh 。蓝牙速率支持:125Kbps,500Kbps,1Mbps,2Mbps。支持广播扩展，多广播，信道选择。
支持蓝牙和WIFI，就意味着可以进行很多的无线连接；同时乐鑫提供了大量的开源库，包括语音识别Skainet，可以方便的进行后期扩展。

R305指纹传感器模块

R305指纹传感器模块是一种常见的指纹识别模块，常用于智能门锁、安防系统等应用中。以下是R305指纹传感器模块的一些主要特点和工作原理：

1. 工作原理：R305指纹传感器模块使用光学传感器技术，通过感应指纹的细节和特征来进行识别。它包含一个高分辨率的光学传感器，用于获取指纹的图像。

2. 特征提取和匹配：通过采集指纹图像，R305模块可以提取和存储指纹的特征数据。在后续的指纹识别过程中，模块会将输入的指纹与已存储的指纹特征进行比对，以确定是否匹配。

3. 通信接口：R305指纹传感器模块通常使用串口（如TTL级UART）与主控芯片进行通信。它提供了一组指令集，用于控制和配置传感器的功能，如图像采集、特征提取、指纹存储和识别。

4. 存储容量：R305模块通常有一定的指纹存储容量，可以存储多个指纹模板。这些指纹模板可以通过指纹图像的特征提取生成，并通过模块的指令进行管理。

5. 稳定性和可靠性：R305指纹传感器模块具有高集成度、稳定性和可靠性，可以在不同环境条件下进行准确的指纹识别。它还具备防伪和抗干扰的特性，以提高系统的安全性。

在集成R305指纹传感器模块时，您需要了解模块的技术规格、接口定义和通信协议，以便与您选择的主控芯片（如ESP32）进行正确的连接和通信。同时，您需要使用相应的软件库和指令集，以便进行指纹的图像采集、特征提取、指纹存储和识别等操作。

三、电路图

四、总结

      本项目设计了一个简单的智能门锁系统，采用ESP32和R305指纹传感器模块作为核心组件。ESP32作为主控芯片提供了强大的Wi-Fi和蓝牙连接功能，可以连接到互联网和其他无线设备。R305指纹传感器模块使用光学传感器技术进行指纹识别，通过采集指纹图像并提取指纹特征进行匹配。除了指纹识别，项目还可以添加其他组件如门磁传感器和密码键盘，提高系统的安全性和便利性。

      在软件方面，使用Arduino IDE进行编程，利用相关库实现与ESP32和R305模块的通信和控制。通过编写代码，实现指纹的图像采集、特征提取、指纹存储和识别等功能。同时，可以使用ESP32的串口进行与用户的交互，显示密码输入界面和解锁状态。

      最终，该智能门锁系统可实现通过指纹识别或密码解锁的方式进行门锁的解锁，提供了安全、方便的门禁控制方案。通过对ESP32和R305指纹传感器模块的正确连接和编程操作，可以实现可靠的指纹识别功能，并随着需求的增加进行相应的功能扩展。
