FastBond2阶段1-基于esp8266的物联网多功能报警器

内容介绍

项目总结报告

一．设计思路

现在的人大都追求方便实用，我就想设计一个集合多种功能的小制作，完美契合人们追求简洁高效的心理，并且能在日常生活中实实在在的发挥作用。再联想到日常生活中煤气泄漏的危害、前几年新冠的横行等等，我决定制作一款物联网多功能报警器。

二．项目介绍

本项目旨在设计一款方便实用，集合小夜灯、紫外线消毒灯、燃气报警器、温度计等多种功能的实用小制作，使用场景为厨房，过道等。

功能介绍：

1、小夜灯，在光线暗的时候若感应到人体则亮，并延时30S熄灭，一直有感应到人体则一直亮，也可远程手机开启（亮度可调）。

2、紫外线消毒灯，紫外线直射对人体有害，需要远程手机开启（紫外强度可调），开启后，红灯闪烁提醒人离开，后再开启。如在运行中，感应到人体则关闭紫外灯，红灯闪烁，直到没有人体感应继续开启。

3、燃气报警器，对烟雾，甲烷，丙烷，检测报警，高于500ppm则报警，蜂鸣器，红灯闪，远程手机显示。需要手动确认才可关闭报警。

4、温度报警器，高于45度则报警，蜂鸣器，红灯闪，远程手机显示。需要手动确认才可关闭报警。

三．市场介绍

想推广一件商品最重要的就是要人们觉得自己有需要，而这款物联网多功能报警器非常适合放在家里的厨房，既能照明，又能消毒，还能在温度过高（失火等）或燃气泄漏时发出警报，通过手机进行控制，保护户主人身安全，方便实用，市场广阔。

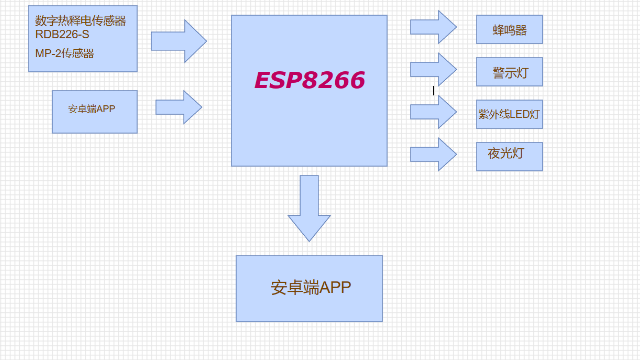

四．方案框图

本项目的主要框图及地址如下：https://www.digikey.cn/schemeit/project/物联网多功能报警器-522593e274494e3892751d33c1015df0

五.主要元器件及介绍

1、基本元件：数字热释电传感器RDB226-S，紫外线LED，10K 3950K，热敏电阻，光敏电阻，蜂鸣器等等。

产商：顺丰光电，美光科技，意法半导体等

2、主控芯片：ESP8266，一款由中国乐鑫信息科技公司（Espressif Systems）推出的低成本、高性能、低功耗的WiFi芯片。该芯片集成了WiFi模块、处理器和存储器等多个功能模块，可以直接连接到互联网，并具有一定的计算和存储能力。ESP8266芯片广泛应用于物联网、智能家居、智能工业、智能农业等领域，是物联网应用开发的重要组成部分之一。

ESP8266芯片的主要特点如下：

高性能：ESP8266芯片采用Tensilica L106 32位处理器，主频可达80MHz，具有较高的计算能力和运行速度。

低功耗：ESP8266芯片采用先进的功耗管理技术，能够在低功耗模式下运行，最大程度地延长电池寿命。

WiFi连接：ESP8266芯片集成了2.4GHz WiFi模块，支持802.11 b/g/n协议，能够直接连接到互联网，实现智能化控制。

存储器：ESP8266芯片内置64KB的SRAM和外置Flash存储器，支持OTA升级，可以方便地更新程序和固件。

开发支持：ESP8266芯片支持多种开发工具和编程语言，如Arduino IDE、MicroPython、Lua等，开发门槛较低。

除此之外，ESP8266芯片还支持多种接口，如UART、SPI、I2C、GPIO等，可以方便地与其他硬件设备进行通信和控制。因此，ESP8266芯片被广泛应用于物联网、智能家居、智能工业、智能农业等领域，是一款性能优良、功能强大的WiFi芯片。

3、软件部分：Arduino用于编写和上传代码到ESP8266。

六.Scheme-it 工具介绍

Scheme-it是一款功能强大的在线原理图和图表绘制工具。它允许用户在浏览器中创建和分享自己的技术布局设计。该工具提供了一整套构建电路所需的原理图符号，并集成了Digi-Key目录，方便用户选择和添加元件。

使用Scheme-it，用户可以通过简单拖拽和连接符号来构建电路图或系统框图。并且支持将产品图片和图像插入设计中，使得绘制的图表更加直观和具体。此外，Scheme-it还提供了一个集成的物料清单(BOM),方便用户将每个通用符号或制造商元件与 Digi-Key 零件编号相关联，以便后续采购和使用。

Scheme-it还具有导出功能，可以将绘制的框图导出为常见的图片格式(如PNG)或文档格式(如PDF)，方便用户进行保存、打印或与他人共享。此外，Scheme-it 还支持将框图导出为KiCad 格式，以便在KiCad PCB设计软件中进行进一步的开发和设计。

Scheme-it是一个方便易用的在线绘图工具，适用于电路设计、系统布局等技术领域。它提供了丰富的符号库、集成的元件目录和物料清单功能，以及导出和分享的便利性，使用户能够快速创建和分享自己的技术布局设计。

七．心得体会

参加FastBond第2季大赛，作为一次挑战和尝试，对于我来说是一次非常有意义的经历。

我意识到比赛需要有一个清晰的目标和计划。在比赛开始之前，我花了很多时间阅读比赛规则和要求，了解比赛的评分标准和时间表，并制定了一个详细的计划来确保我在比赛期间能够按时完成任务。我还了解到了Scheme-it这款功能强大的绘制工具，收获满满。

这让我感到更加自信和有准备，也有助于避免在比赛期间遇到不必要的问题和错误。我明白了比赛的真正意义不仅在于获胜，而在于学习和成长。我学到了很多新知识和技能，并克服了许多挑战和问题。

这一经历让我更加自信和勇敢，也让我更加珍惜每一个机会和挑战。
