FastBond2阶段2-基于stm32完成婴儿房监测器

内容介绍

项目介绍：

本项目是基于stm32的婴儿房监测器，用蜂鸣器，HX711，DHT11，TPM300A等传感器与stm32的最小系统板进行连接，并通过蓝牙模块与手机app相连，使得婴儿父母可以得知房内的各项指标以及婴儿状态，从而可以脱身从事其他活动。

市场介绍：

婴儿照顾，一直以来都是每个家庭的头等大事，但专业的育婴师并不是每个家庭都可以负担得起，所以就有了婴儿房间监测器来帮助那些没有育婴师的家庭，从而使得父母照顾婴儿更轻松。

设计思路：

用蜂鸣器，HX711，DHT11，TPM300A等传感器与stm32的最小系统板进行连接，并通过蓝牙模块与手机app相连，使得婴儿父母可以得知房内的各项指标以及婴儿状态。

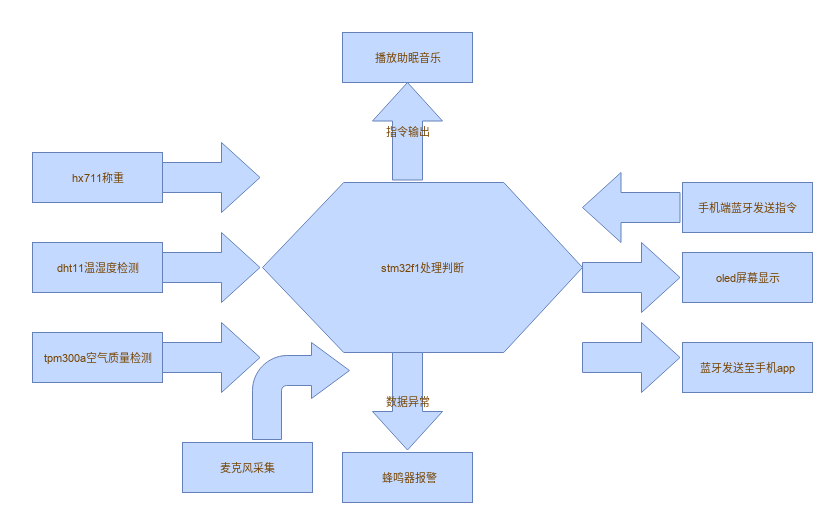

方案框图和原理图解释：https://www.digikey.cn/schemeit/project/婴儿房监测-28dd95f7d7b04469a21494d73e412192

Fl6TA_9hAQXv75J-qZAIUWvP4hgl

由蜂鸣器，HX711，DHT11，TPM300A等传感器与ESP32的最小系统板进行连接，并通过蓝牙模块与手机app相连，然后由stm32进行数据处理，与设置的各种参数阈值进行比较并判断是否报警，一切的数据都可以通过蓝牙与手机相连。手机端也可以用蓝牙发送指令来使得监测器做出一定的响应，例如播放助眠音乐。

FhrWrhSbIgu2o8K9onc8Mps56hYv

sw6，7，8，9是四个案件，可以用来设置各个阈值。jp4是电源开关，jp7是DC5v的电源接入端口。剩下的各个接口都是用来接各个传感器模块。

原件介绍：

R2,R3是采用的TE公司的电阻，这两个电阻在测试器件的时候比我们实验室的电阻都要更加精准，与标定的阻值更加接近，可以帮助我们减少仿真与实物的差别。

主板与蓝牙模块的链接也是用的TE公司的连接线，这些线比我们实验室现有的导线，在相同的长度下阻值都要小，更有利于我们对电路板的回流计算。

PCB：

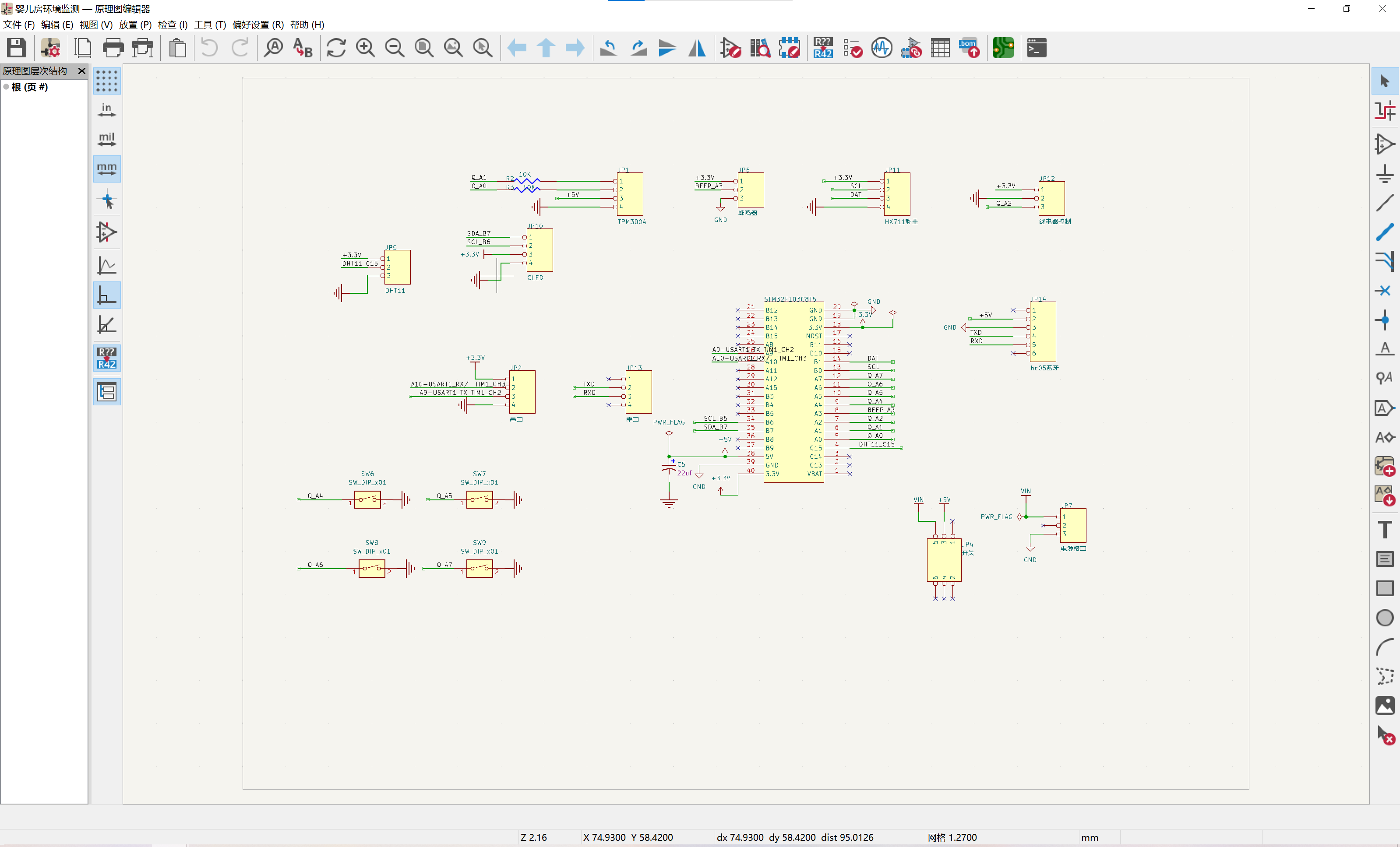

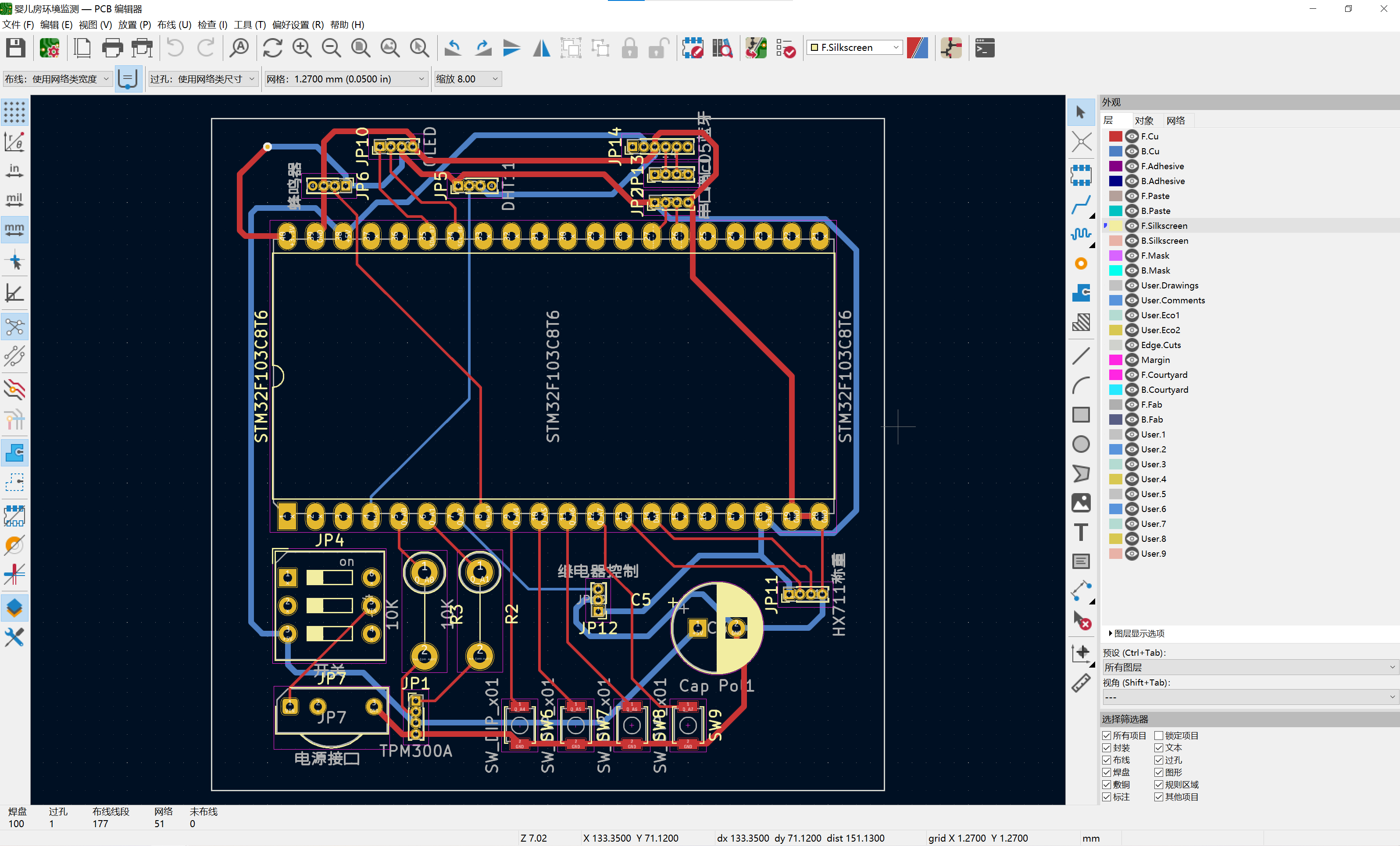

原理图如上，之后绘制PCB如下，能用就算胜利。

使用Scheme-it设计的原理图导出到KiCad后，有一些地方并不匹配，比如网络标签并不识别，用户自定义的符号引脚未分配等等，因此需要继续更改加以完善。与阶段1中并没有什么改动。

在PCB绘制过程中，KiCad也经常出现卡死的情况，不知道是我电脑系统问题还是其他问题，以至于我后来只能每过两分钟保存一次。

关键代码：

蓝牙相关代码：把各个传感器采集到的数据通过串口蓝牙发送到手机

void fasong()
	{
		USART_SendData(USART1,DHT11_Data .temp_int/10+48);
		delay_ms(70);
		USART_SendData(USART1,DHT11_Data .temp_int%10+48);
		delay_ms(70);
		USART_SendData(USART1,'.');
		delay_ms(70);
		USART_SendData(USART1,DHT11_Data .temp_deci+48);
		delay_ms(70);
		USART_SendData(USART1,'C');
		delay_ms(70);
		USART_SendData(USART1,' ');
		delay_ms(70);
		USART_SendData(USART1,DHT11_Data .humi_int/10+48);
		delay_ms(70);
		USART_SendData(USART1,DHT11_Data .humi_int%10+48);
		delay_ms(70);
		USART_SendData(USART1,'%');
		delay_ms(70);
		USART_SendData(USART1,' ');
		delay_ms(70);
		if(zl<1)
		{
			USART_SendData(USART1,'Z');
		delay_ms(70);
		USART_SendData(USART1,' ');
		delay_ms(70);
		}
		if(GPIO_Pin_13==0)
		{
			USART_SendData(USART1,'N');
		delay_ms(70);
		USART_SendData(USART1,' ');
		delay_ms(70);
		}
	}

oled屏幕相关代码：把各个传感器采集到的数据显示在oled屏幕上

	 		DHT11_Read_TempAndHumidity ( & DHT11_Data );
						OLED_ShowNum(0,0,DHT11_Data .temp_int,2,8,1);
				OLED_ShowString(16,0,".",8,1);
				OLED_ShowNum(24,0,DHT11_Data .temp_deci,1,8,1);
				OLED_ShowString(32,0,"C",8,1);

				OLED_ShowNum(50,0,DHT11_Data .humi_int,2,8,1);
				OLED_ShowString(63,0,"%",8,1);

			Get_Zhongwu ();
			zl=(Weight_Zhongwu-2930)*5-1815;
			zl=zl/100-800;
			OLED_ShowNum(76,0,(zl/10)-7,2,8,1);
			OLED_ShowString(90,0,".",8,1);
			OLED_ShowNum(96,0,zl%10,1,8,1);
			OLED_ShowString(104,0,"K",8,1);
			OLED_ShowString(112,0,"G",8,1);
					OLED_Refresh();

功能展示：

板子的最终效果在视频部分有所展示。

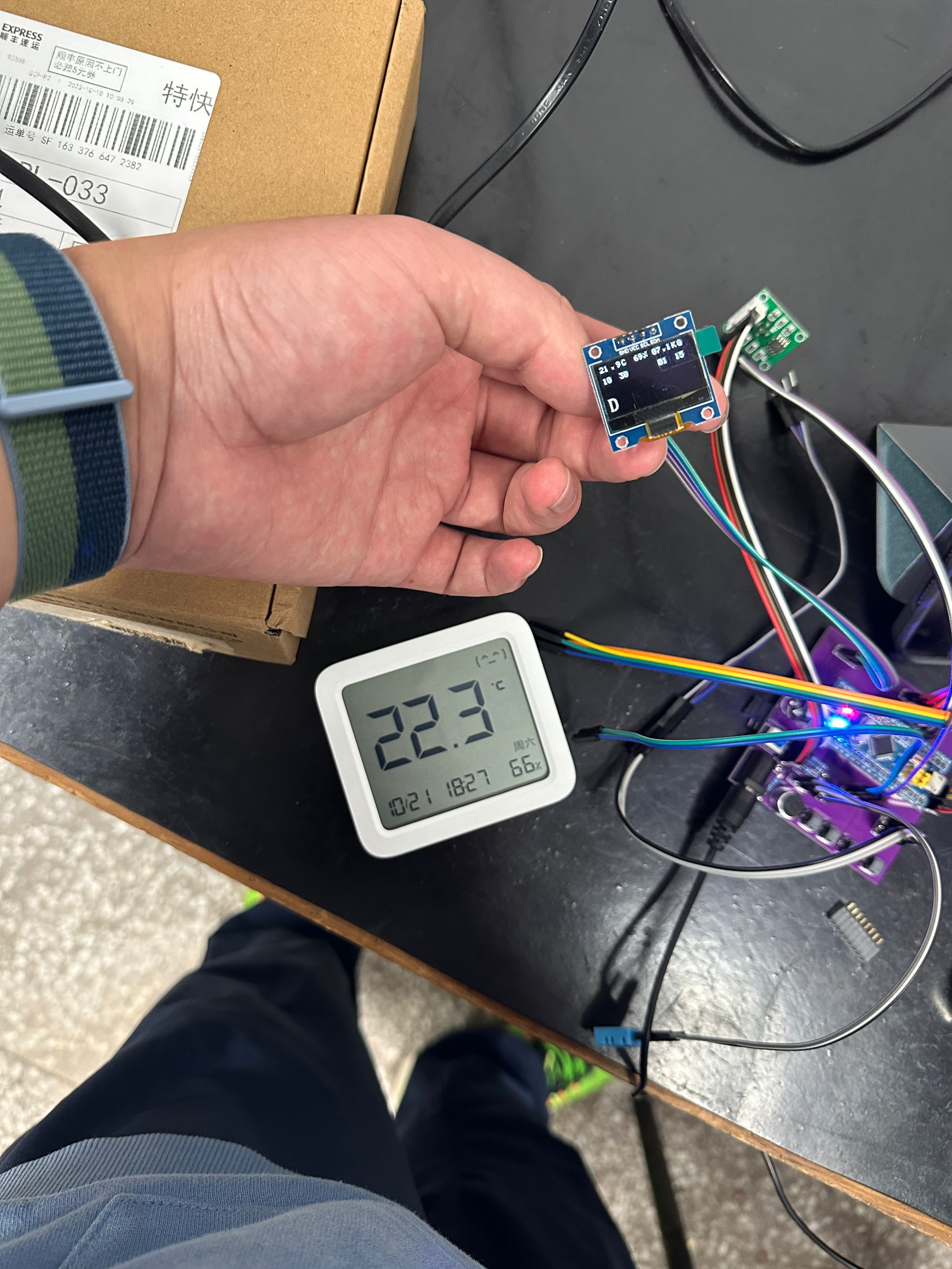

可以看出，测得的数据与米家的温湿度仪所得数据相差无几。
