研究目的

为了更加方便人们的生活，智能窗帘是一个必要的产品，在光照过强时，光强传感器就会感应到，通过主控芯片来控制窗帘自动关闭，当时间晚于设定时间时，也会自动关闭；同时也可以用红外线遥控器去控制窗帘的开关。

主要元器件

主控芯片ESP32-C3

ESP32-C3是乐鑫科技推出的一款芯片模组，是ESP8266和ESP32系列的继承者。其采用了一个Tensilica Xtensa LX7内核，主频可高达160MHz，并集成了一个2.4GHz的Wi-Fi 6支持器和一个低功耗蓝牙（BLE）5.0无线模组。它还具备一个高效的硬件安全系统，包括支持WPA3-Personal和WPA2-Enterprise的Wi-Fi安全认证。

ESP32-C3模组具有紧凑的尺寸和低功耗特性，适用于各种物联网（IoT）设备和传感器应用。它支持多种外设和接口，如GPIO、I2C、UART等，并且可以与各种外部传感器和设备进行通信。此外，ESP32-C3也内置了一些基本的功能，如模拟输入输出（ADC/DAC）、PWM控制和定时器。

ESP32-C3主要为物联网设计，智能家具、工业自动化、医疗保健、消费电子产品方面有着重要的应用。

光传感器BH1750环境光传感器

这款BH1750环境光传感器内置16位的模数转换器，它能够直接输出一个数字信号，不需要再做复杂的计算。这是一种更精良的和容易使用的简易电阻器版本，通过计算电压,来获得有效的数据。这款环境光传感器能够直接通过光度计来测量。

光强度的单位是流明"lx"。当物体在均匀的光照下它能够在每平方米获得1lx的光通量，它们的光强度是1lx。有时为了充分利用光源，你可以增加一个光源的反射装置。那样在某些方向就能获得更多的光通量，以增加被照表面的亮度。

红外线接收模块IR Receiver Module红外接收模块

IR Receiver Module是一款Arduino兼容的38KHz红外线接收传感器，可接收标准38KHz调制的遥控器信号，通过对Arduino进行编程，即可实现对遥控器信号的解码操作。和Arduino、IR Transmitter Module配合使用可实现红外无线通讯。

心得体会

通过这次活动我学习了很多电子设计方面有了一个初步的了解，也学到了不少相关知识，对我来说是一次不可多得的锻炼的机会，这次项目仅仅是一个构想，希望可以通过进一步深入学习有机会将它变成现实。

方案构图

https://www.digikey.cn/schemeit/project/新项目-2023-10-27-2151-1af83a4aef0e4cc39d1ed55342a141bc

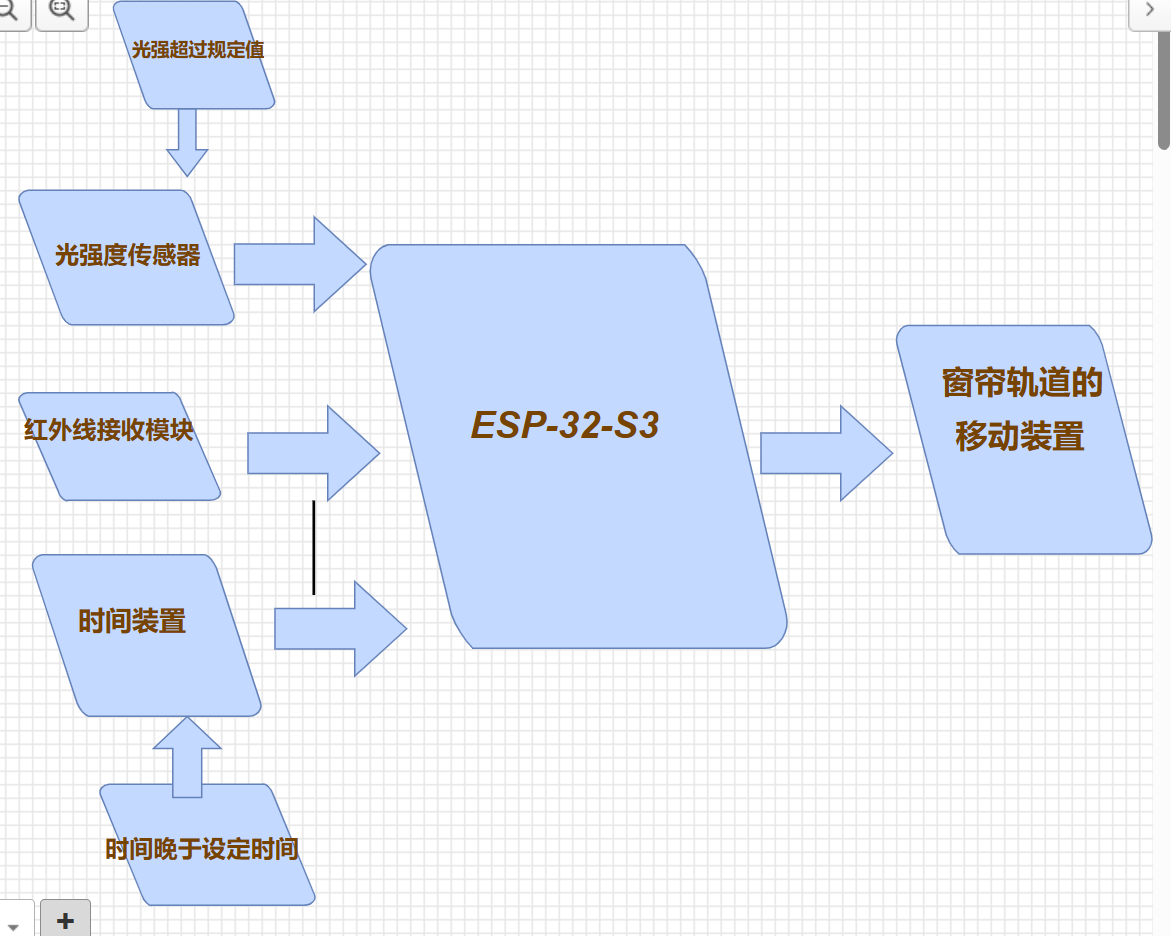

智能窗帘的构图如下，主要芯片是ESP32,同时有光强度传感器，可以感受外界的光强变化，当光强超过阈值时，可以通过芯片使窗帘关闭；也有时间装置，当时间晚于设定值时，会通过芯片使窗帘自动关闭，也有红外线接收模块，可以接受红外线遥控的控制
