一、项目简介
本项目是基于ESP8266为主控芯片，以实现远程控制led电灯开关的目的。
二、流程图和原理介绍

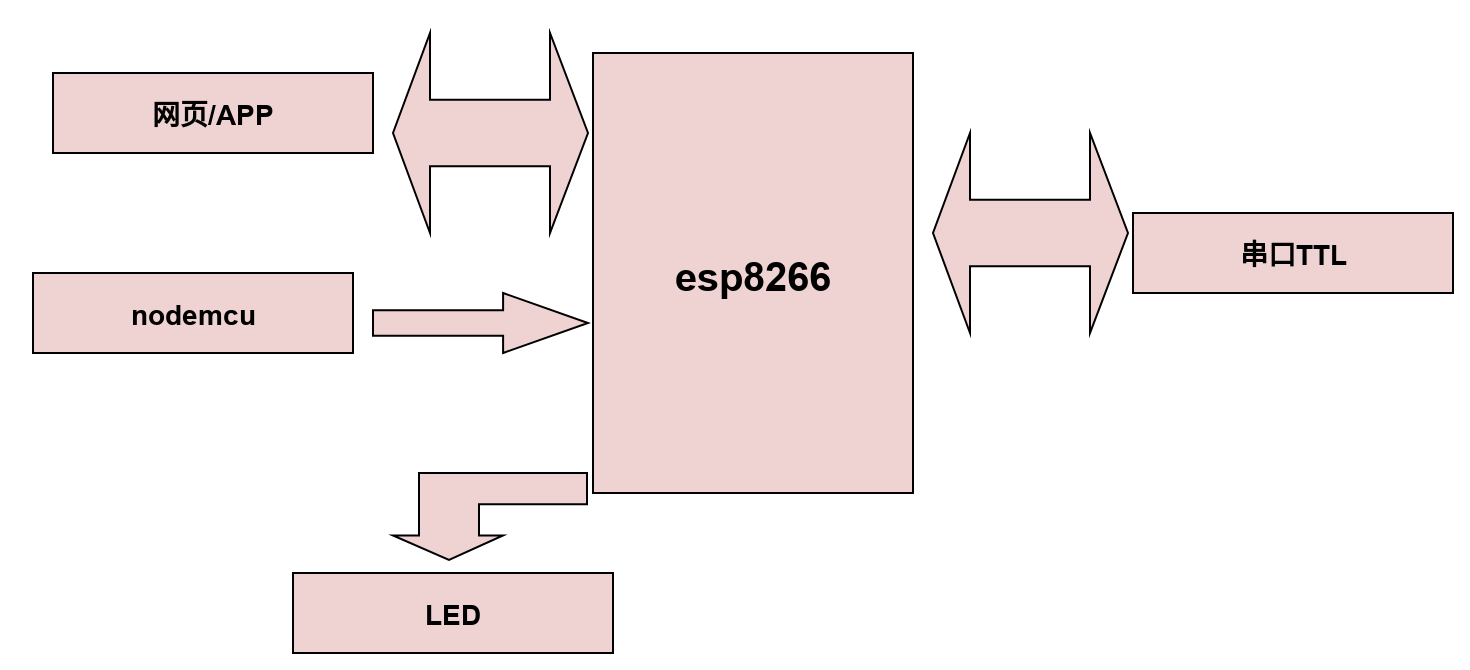

流程图及原理图初步设计都是在Scheme-it网页上绘制的，还挺方便的。使用了FastBond2大赛中要求的厂商的芯片乐鑫科技（Espressif）。
如图所示，有ESP8266作为主控芯片，并且给整个拓展版提供输入电压，网页就是起到一个控制高低电平的作用，从而来实现控制LED灯泡亮灭的作用。
分享链接：https://www.digikey.cn/schemeit/project/j-e8f6ab589c394f4387b68805a6644393
三、原理图及芯片介绍

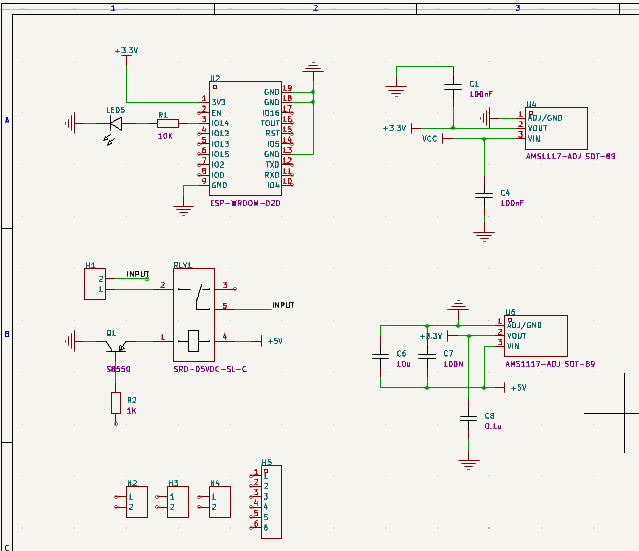

使用Scheme-it设计的原理图导出到KiCad后，有一些地方并不匹配，比如网络标签并不识别，用户自定义的符号引脚未分配等等，因此需要继续更改加以完善。经过完善的原理图如下，整个扩展板原理图设计如下所示，使用了FastBond2大赛中要求的乐鑫科技厂家的ESP8266芯片。

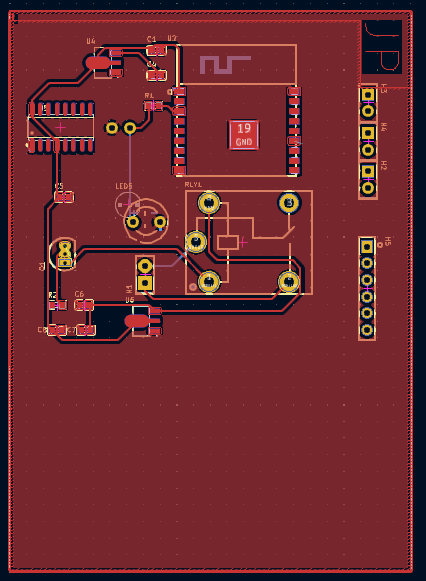

PCB如下：
在pcb板卡的绘制过程中我还是遇到了许多的问题，就比如说在软件里面找不到我需要的相应型号的原件，而且还会有找到了，但是封装不同的情况，还有点担心这个板卡出问题，所以我就在下方留了一些空白，方便自行打孔焊接，在板卡的右方还预留了几个排针的位置。
ESP8266芯片介绍，乐鑫科技的ESP8266是一款经济且功能强大的Wi-Fi微控制器，适用于低电压、小型设备。它已成为很多物联网（IoT）项目的首选。其主要特点包括：
-
集成式解决方案：ESP8266集成了TCP/IP协议栈，用户只需要专注于设备的应用设计，无需为网络协议层面的实现担心。
-
小尺寸且功耗低：ESP8266尺寸小巧且功耗低，这使得它特别适用于需要便携和连续工作的设备，例如可穿戴设备和物联网设备。
-
价格优势：与同类产品比较，ESP8266的价格更为亲民，降低了物联网设备的成本。
-
可编程性: ESP8266可以使用乐鑫科技官方SDK或者其他第三方开源工具（如Arduino）进行开发，支持Lua脚本语言和MicroPython等，非常易于编程。
-
Wi-Fi功能：ESP8266支持802.11 b/g/n Wi-Fi, 支持STA/AP/STA+AP工作模式，并支持五种TCP/IP协议。
-
存储能力：ESP8266包含一个Flash，并且可以直接启动用户程序。
-
GPIO端口：ESP8266包含多个GPIO口，支持I2C, SPI, etc.这提供了与其他硬件接口的可能性。
以上特点使得ESP8266非常适用于各种类型的物联网应用，包括智能家居、无线传感器网络、工业自动化等等。
四、程序功能说明
这里是对程序要使用的外部库的声明。
#include <ESP8266WiFi.h>
#include <WiFiClient.h>
#include <ESP8266WebServer.h>
#include <ESP8266mDNS.h>将这里的网络名称和网络密码改成需要连接的WiFi相应的就行，需要注意的是操控设备要和芯片连接的是同一个网络，不然就会出现生成不了网页的问题，这里的'D0'是芯片连接继电器的GPIO引脚，也就是给继电器输入信号的引脚。
const char* ssid = "网络名称";
const char* password = "网络密码";
const int relayPin = D0;ESP8266WebServer server(80);
void setup() {
pinMode(relayPin, OUTPUT);
Serial.begin(9600);
connectToWiFi();
server.on("/", handleRoot);
server.begin();
Serial.println("HTTP server started");}
void loop() {
server.handleClient();}
void connectToWiFi() {
Serial.print("\n\nConnecting to ");
Serial.println(ssid);
WiFi.begin(ssid, password);
while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");}上面的代码弄好了之后，会在串口显示网页的IP，然后用任意和芯片同一个网络的设备进入即可
Serial.println("\nWiFi connected"); //串口监视器中显示的信息
Serial.print("IP address: "); //串口监视器中显示IP地址
Serial.println(WiFi.localIP());}
void handleRoot() {
Serial.println("Got a Request");
if (server.arg(0)[0] == '1') {
digitalWrite(relayPin, HIGH);}
else
{
digitalWrite(relayPin, LOW);}
String msg = "";
msg += "<html><body>\n"; //此部分为浏览器上显示的信息，可根据实际修改美化
msg += "<h1>Relay Remote</h1>";
msg += "<h2><a href='?a=1'/>On</a></h2>"; //开启
msg += "<h2><a href='?a=0'/>Off</a></h2>"; //关闭
msg += "</body></html>";
server.send(200, "text/html", msg);}五、项目设计思路及应用市场
1.室内照明市场：可控LED在室内照明市场上有广阔的应用前景。通过使用可控LED灯具，用户可以根据需求调整照明亮度、颜色和色温，从而创造出更加舒适和美观的照明效果。可控LED灯具还可以实现智能控制和自动化，例如通过手机应用或声控来调整灯光。
2.娱乐场所市场：可控LED在娱乐场所市场上越来越受欢迎。例如，音乐会、夜店、剧院和舞台等场所可以使用可控LED灯光系统来创造出丰富多样的灯光效果，以提升观众的视觉体验。可控LED还可以与音乐或视频同步，实现动态灯光表演。
3.商业展示和展览市场：商业展示和展览是一个需要吸引目光和展示产品的市场。通过使用可控LED灯具，商家和展商可以设计出各种吸引人的灯光效果来突出产品的特点，增强展示效果，吸引观众的注意力。
4.建筑景观市场：建筑景观照明是一项重要的市场。可控LED灯具可以用于建筑物外部照明，创造出各种引人注目的灯光效果，提升建筑的形象和夜晚的美感。可控LED还可以用于景观照明，如公园、广场和花园等，为环境带来更加美丽和温馨的氛围。
5.智能家居市场：随着智能家居的发展，可控LED灯具在智能家居市场上有很大的潜力。可控LED灯具可以与智能家居系统集成，通过手机应用、语音控制或自动化场景设置来调整灯光状态，实现舒适的照明体验。
总结来说，可控LED设计方向的市场非常广泛，涉及室内照明、娱乐场所、商业展示、建筑景观和智能家居等领域。随着人们对照明体验的要求不断提高，可控LED灯具将成为满足个性化、舒适化和智能化需求的重要选择。

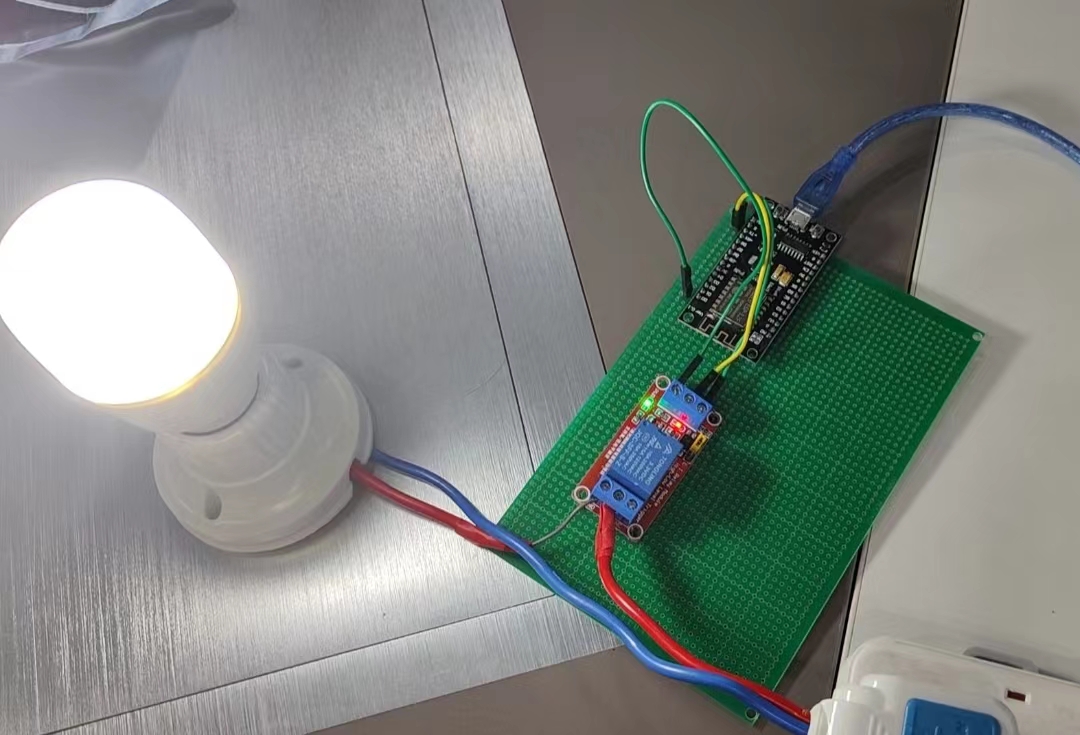

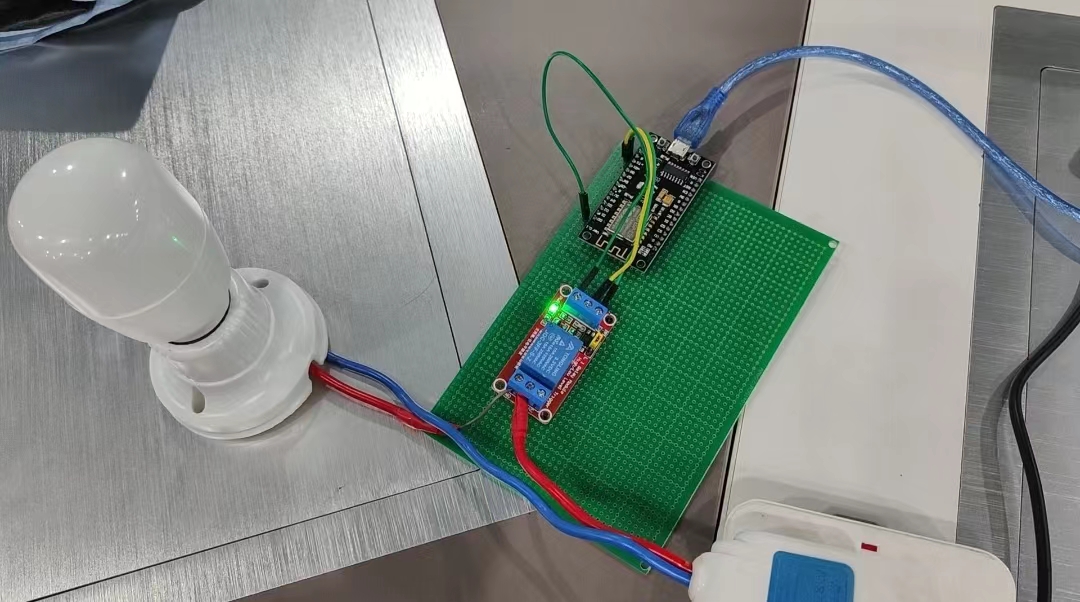

功能展示：下图就是本项目要展示的一个功能，其想法就是用ESP8266作为主控芯片来进行控制继电器输出高低电平，继电器默认的是低电平，然后通过代码来改变继电器的高低电平，从而到达一个远程开关电灯的一个目的。
六、结语
通过FastBond2大赛，增强了我的动手能力，写文档以及语言表达的能力，使我明白了继电器的逻辑和ESP8266的应用。虽然作品比较粗糙，但我还是会尽力完善，提高自己的水平，很感谢硬禾学堂举办的FastBond2活动，让我有机会通过这个活动学习到了scheme-it和kicad的使用，还尝试用一些之前不了解的芯片来做一些自己很感兴趣的制作。
