FastBond2阶段1-基于STM32F103的空气质量检测仪的框图设计
基于STM32F103的空气质量检测仪,可以采集温湿度、 甲醛浓度、 PM2.5 浓度等参数,并通过OLED屏幕实时展示。
标签
FastBond2阶段1
STM32F103
微型环境质量检测仪
星辰i
更新2023-10-12
609

项目介绍

本文设计了一款基于STM32F103C8T6单片机室内空气质量检测仪,主要功能有

  1. 实时测量室内的温湿度、 甲醛浓度、 PM2.5 浓度, 并在oled显示屏上实时显示出来。
  2. 当甲醛浓度或 PM2.5 浓度超过报警值时, 测试仪通过蜂鸣器鸣叫的方式提醒用户室内有害气体超标。
  3. 可以在云端上实时查看当前室内空气参数与历史曲线。

该检测仪由以下部分组成:

  • STM32F103C8T6最小系统
  • 温湿度检测模块
  • 甲醛气体检测模块
  • PM2.5 检测模块
  • 按键
  • OLED显示器
  • 蜂鸣器
  • wifi模块
  • 电源管理电路

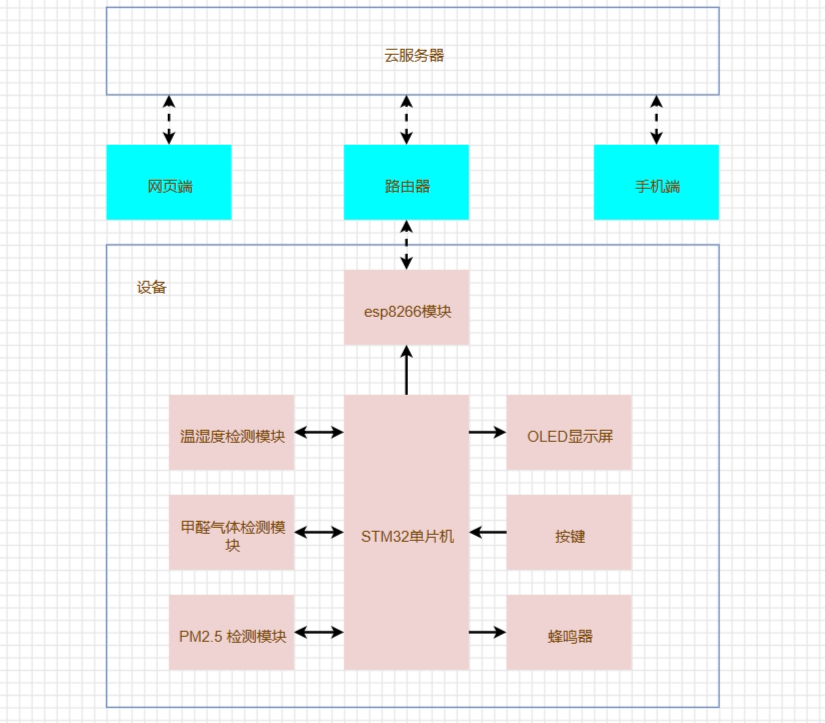

方案框图

FpcWkcbt-38XoJSElY_m-HJZ6T53

https://www.digikey.cn/schemeit/project/空气质量检测仪-a15e6e67de394fffa81e9b8c3e814c2d



Scheme-it工具介绍

Scheme-it工具是一款极其方便实用的电路设计工具。它提供了丰富的预设模板,用户只需简单地在网页上进行拖拽操作就能轻松创建电路。

Scheme-it中,内置了一个参考设计库(Design Starters),里面收录了近200个设计文件,涵盖了通信、工业、交通、电源、开发工具和消费类电子等多个领域。

Scheme-it还提供了一个包含700多个通用符号的符号库,用户可以将各种元器件和功能符号直接添加到设计中。

Scheme-it与Digi-Key元件目录实现了紧密的连接,用户可快速查找并获取超过400万种不同元件的详细信息。



方案中可能用到的规定厂商元器件介绍

1.STM32F103C8T6

STM32F103xx中密度高性能系列集成了高性能Arm Cortex-M3 32位RISC内核,工作频率为72 MHz,高速嵌入式存储器(闪存高达128 KB,SRAM高达20 KB),以及连接到两条APB总线的各种增强型I/O和外设。所有器件均提供两个 12 位 ADC、三个通用 16 位定时器和一个 PWM 定时器,以及标准和高级通信接口:最多两个 I2Cs 和 SPI,三个 USART,一个 USB 和一个 CAN。



2.DHT11

DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器,它应用专用的数字模块采集技术和温湿度传感技术,确保产品具有极高的可靠性和卓越的长期稳定性。传感器包括一个电阻式感湿元件和一个NTC测温元件,具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。单线制串行接口,使系统集成变得简易快捷。超小的体积、极低的功耗。



3.ZE08-CH2O型电化学甲醛模组

ZE08-CH2O型电化学甲醛模组是一个通用型、小型化模组。利用电化学原理对空气中存在CH2O(甲醛)进行探测,具有良好的选择性,稳定性。内置温度传感器,可进行温度补偿;同时具有数字输出与模拟电压输出,方便使用。ZE08-CH2O传感器模块是将成熟的电化学检测技术与精良的电路设计紧密结合,设计制造出的通用型气体模组。



4.GP2Y1014AU0F灰尘传感器

夏普光学灰尘传感器(GP2Y1014AU0F)在检测非常细的颗粒,如香烟烟雾,是特别有效的,并且是常用的空气净化器系统。该装置中,一个红外发光二极管和光电晶体管,对角布置成允许其检测到在空气中的灰尘反射光。该传感器具有极低的电流消耗(最大20mA,11毫安典型的),可以搭载高达7VDC的传感器。输出的是一个模拟电压正比于所测得的粉尘浓度,敏感性为0.5V/0.1mg/m3。



5.esp8266模块

ESP8266 WiFi模块是一款由乐鑫公司推出的低成本、高性能的无线通信模块。 它集成了处理器和WiFi功能,可通过串口与其他设备进行通信,并通过WiFi连接到互联网。 ESP8266 WiFi模块在物联网、智能家居、远程控制等领域有着广泛的应用。



对本大赛的心得体会(包括意见或建议)

感谢硬禾学堂提供本次机会。

软硬件
电路图
附件下载
基于STM32F103的空气质量检测仪的框图.pdf
