一.项目思路

随着人们生活水平的提高,空气净化器在广大百姓家中的应用越来越普遍,为了提高空气净化器的使用寿命与使用安全性,借着本次FastBond2的机会在此做出以下的探讨。

  1. 如何降低产品噪音?
  2. 如何延长和保障产品的使用寿命与安全

二.方案框图

ecd635c2305de9ecbb1b720b7f03b23

空气净化器或也称为空气过滤器是一种通过使用纤维材料从空气中分离灰尘、花粉、霉菌和细菌来清洁空气的设备。 空气滤清器电机是空气滤清器电机,它能够吸收周围空气。 当空气过滤器吸收空气并清洁空气时,一些污垢与电机接触并导致其发生故障,消耗更大的电流以保持其转速,然后过热。 保护电机和驱动电机的电路的一种方法是在电源和电机之间安装多晶开关可复位装置。

eabeec64b7d427651a214b58dae446a

电源来自电压为 220VAC 的插座。 变压器将 220VAC 降压至 12VAC 电压,并由 D1 和 D2 整流,使其成为直流电压。 脉动直流和整流器输出的噪声由电容器C1和C2滤除,使直流电压平滑。 为了消除电容滤波器输出端的纹波并将直流电压调节至12VDC,在电源电路中增加了一个稳压器。 电容C3是一个附加滤波器,用于消除稳压器输出端的无用噪声。

随着电子信息技术的不断发展,电子信息传播过程中的质量是人们所关注的重点。噪声污染是电子信息传播质量的重要影响因素之一,直接影响着人们的生活。关于电子电路的噪声有许多成因,应通过适宜的检测手段寻找噪声来源并对其进行具有针对性的抑制,以提升整个电子电路的质量。

在组成电路的内部组件中,特定器件自带噪声源,且产生噪声随机。其中主要包括散弹噪声、热噪声和接触噪声等。热噪声主要成因是导体内部自由电子的无规则热运动;散弹噪声则是在晶体管期间中产生的电流噪声,是载流子在通过势垒区时不均匀而引起的电流的微小起伏;接触噪声则是因为两种不同材料之间的不完全接触,使电导率发生起伏而产生的干扰信号。这几种噪声源都可看作特定器件的固有噪声源,但在噪声的抑制过程中却可能有所区别。

在电子电路中,噪声对其造成负面效果的大小,取决于噪声与信号相比的相对大小。这种比较通常通过信噪比来表示。对电子电路进行噪声上的优化,应以提升电路输出信噪比为最终目的。具体可从信号强度的提升和噪声的降低上进行。因此在相应的选择过程中,应确保信号和噪声的增减差异,以改变整个电路的信噪比,以下是通过减小电路中内部噪声来提升信噪比的具体途径。

1.电源滤波器的运用

在电子电路中,滤波器作为对电源频率进行选择的期间,职能通过对电源频率进行详尽频率成分的选择,而若有高于此频率成分的信号,则会产生衰竭。因为电源滤波器具有十分有效的降噪功能,因而在当前的市场上出现的五花八门的电源滤波器,在许多电子设备的电源输入端都有安装使用。

2.在电子电路中负反馈的引入

负反馈在电子电路中的运用有利有弊,在电子电路中,负反馈对抑制电路内部的噪声具有很好的效果,但对有用信号也会产生抑制影响,相对比则会发现信噪比并无显著提升。在运用负反馈的同时,也会产生如下的负面效果:一是负反馈的引入会在电路中增加一个反馈电阻带来的热噪声;而是在负反馈引入后可能造成电路自激,造成电路无法正常运作。因此,通常在电子电路的噪声抑制中部推荐运用负反馈的办法。

ff633912f9fa1333c51a1acac2ff79b

电机驱动电路是一个晶体管,通过配置为PWM发生器的定时器打开和关闭。 电机的转速由晶体管基端信号的频率和占空比控制。 定时器产生的PWM信号的频率和占空比取决于电阻R1、R2、R3和电容C4的值。 PWM信号的占空比通过可变电阻R3进行调整。 电机及其驱动器受 TE 连接 RUSBF110-2 多晶开关 PTC 可复位保险丝的保护。 该器件通过在由于电机故障而发生过流和过热情况时从低电阻状态变为高电阻状态来保护电路。

芯片选用:

LM555CN芯片

555定时器是一种常被用于定时器,脉冲产生器和振荡电路的集成电路芯片,常被用作与电路中的延时器件,触发器或起振元件。

标准的LN555CN芯片集成有25个晶体管,2个二极管和15个电阻,并提供8个引脚采用DIP-8封装。其引脚图如下:

d04d6300c8c1ad60c81047a5e924191d24e8ae8b3cf0ac47300eed64c88075

其真值表/功能表如下

4c2d4a0ff614964b9aaae82391e9b6e

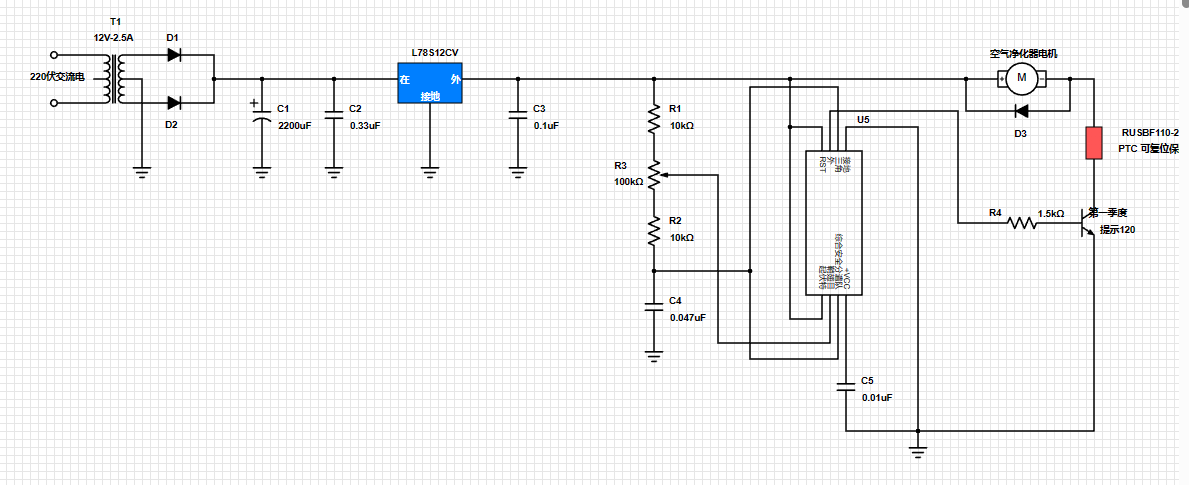

三.电路图

e36ae1e709800ee13c92610a62d456a

四. 总结

通过本次FastBond2活动,以及相关模板的帮助下,我相对清晰地了解一款家用电器的具体工作流程以及改进方案,希望在今后的日子里相关活动能够继续为广大学子带来更多的接触生活中设备设计与原理的机会

原理图

https://www.digikey.cn/schemeit/project/air-a1-3b2e1c116a4541a5bd6e5fecb6e4029d

Digikey账号:18808837352



软硬件
电路图
附件下载
方案图框.pdf
