FastBond2阶段1-基于esp32主控的智能提醒物联网闹钟
基于esp32主控的智能提醒物联网闹钟,可自动链接互联网,自动校准时间天气,可通过手机web设置闹钟,备忘录,倒计时,到点提醒,方便好看。
标签
嵌入式系统
Funpack活动
显示
智能闹钟
暮陈涛
更新2023-08-28
1078

一、项目思路

这个项目的主要目标是制作一个基于ESP32主控的智能提醒物联网闹钟,该闹钟具备多项功能,包括自动联网、自动校准时间和天气、通过手机web进行设置、备忘录、倒计时以及到点提醒。以下是一个基本的项目思路:

  • 使用ESP32-WROOM-32D作为主控芯片,它提供了蓝牙和WiFi功能,适合与互联网通信和连接。
  • 集成时钟模块DS1302SN/T&R,用于精确的时间跟踪和校准。
  • 集成扬声器SPKM.2413.8.A,用于播放提醒音响。
  • 使用屏幕FPM-7061T-R3AE作为显示界面,显示闹钟设置、天气信息等。

二、方案框图

这次使用得捷的Scheme-it来设计框图,非常方便!推荐使用!

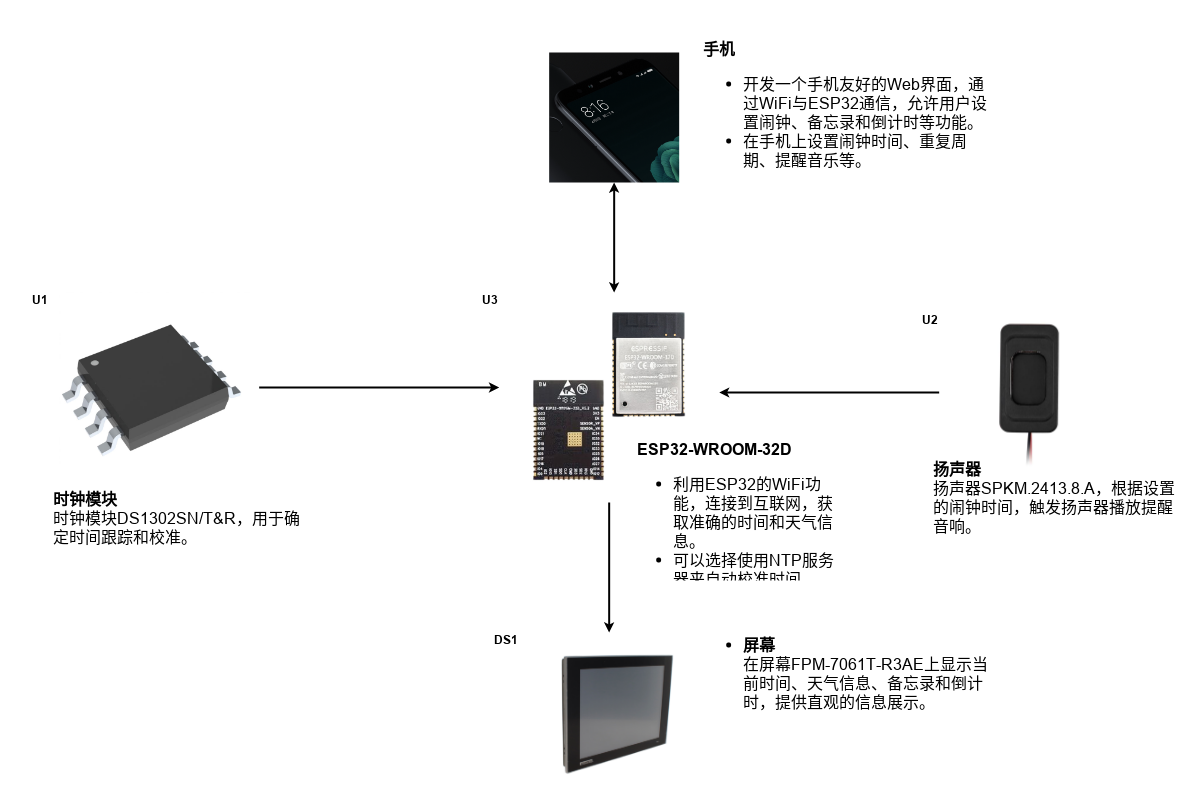

本项目的主要框图如下,得捷网站链接如下:

https://www.digikey.cn/schemeit/project/智能物联网机器人-ddd7a9be124546cba94231ac8c57e30d



FsmcHY0F9heUDCqFjXavTUCEM-ee



三、功能模块介绍

ESP32-WROOM-32D

ESP32-WROOM-32D (4MB HIGH TEMP) MCU是由Espressif Systems制造的一款高性能微控制器单元(MCU),专为无线通信和物联网应用而设计。它具有以下特点:

  1. 多功能通信能力: 这款MCU集成了蓝牙(Bluetooth)和WiFi 802.11b/g/n功能,使其能够无线连接到多种设备和网络。支持Bluetooth v4.2 +EDR,以及蓝牙的Class 1、2和3传输等级。

  2. 稳定的射频传输: ESP32-WROOM-32D能够在2.4GHz至2.5GHz频率范围内进行稳定的射频(RF)收发,使其适用于各种通信场景。

  3. PCB Trace表面贴装: 该MCU采用PCB Trace表面贴装(SMD)技术,这种技术能够在紧凑的封装中实现高性能和可靠性,适用于现代电子设备的设计。

  4. 4MB Flash内存: ESP32-WROOM-32D配备了4MB的Flash内存,可用于存储应用程序、固件和数据,为开发人员提供足够的存储空间。

  5. 高温环境适应性: 该型号专为高温环境设计,适用于在一些要求较高工作温度的应用中使用。

总之,ESP32-WROOM-32D (4MB HIGH TEMP)是一款多功能、高性能的微控制器单元,集成了蓝牙和WiFi通信功能,适用于物联网、嵌入式系统和无线连接应用。无论是在智能设备、传感器网络还是物联网解决方案中,这款MCU都为开发者提供了强大的工具来实现创新的无线通信应用。



时钟模块DS1302SN/T&R

这款产品是一款实时时钟(RTC)集成电路,型号为DS1302SN/T&R。该产品由Analog Devices Inc./Maxim Integrated公司生产,并采用DS1302SN/T&R作为其制造商产品编号。

DS1302SN/T&R是一款集成了时钟和日历功能的芯片,适用于各种电子设备和系统,旨在提供精确的时间和日期信息。其采用了3线串行通信协议,具有高度集成的特点,适用于各种空间受限的应用。

产品的封装采用了8引脚小外形无铅塑料封装(8-SOIC),封装尺寸为0.209英寸(约合5.30毫米)宽,这使得它易于在电路板上进行安装和焊接。

DS1302SN/T&R除了提供准确的时间和日期跟踪功能外,还可能包括其他附加特性,具体取决于制造商的规格。这款产品在各种需要时间记录和日历功能的应用中都有潜在的用途,如消费类电子产品、工业自动化设备、仪器仪表等。

总之,DS1302SN/T&R是一款集成了实时时钟和日历功能的芯片,通过简单的3线串行通信协议,能够为各种电子设备和系统提供精确的时间和日期信息。其紧凑的封装使其适用于空间受限的各种电路板设计,为设计师提供了一种方便的解决方案。



扬声器SPKM.2413.8.A

这款扬声器SPKM.2413.8.A是一款高性能的音频输出设备,由知名制造商Taoglas Limited生产。其Digi-Key零件编号为931-SPKM.2413.8.A-ND。这款扬声器专为通用音频应用而设计,具有出色的音频表现和多功能性。

该扬声器的特点包括:

1. 声音质量优异:SPKM.2413.8.A采用8欧姆的阻抗,可在低电力输入下提供清晰、高保真的音质。无论是语音还是音乐,它都能产生出色的声音效果。

2. 高效率:尽管其小尺寸,这款扬声器具备650毫瓦的功率输出,有效地将电能转化为声能,确保音频输出的高效率。

3. 宽频响范围:SPKM.2413.8.A的工作频率范围为10赫兹至11千赫兹,涵盖了人耳可感知的大部分声音范围。这使得它适用于多种不同类型的音频播放。

4. 设计精美:扬声器的顶部为椭圆形,矩形框架使其易于安装和集成到各种设备中,无论是消费类电子产品还是工业设备。

总之,SPKM.2413.8.A扬声器是一款性能卓越、多用途的音频设备,适用于各种应用领域,包括消费电子、通信设备、娱乐系统等,为用户带来高品质的声音体验。无论是娱乐还是通讯,它都能为您的设备增添出色的音频功能。



屏幕FPM-7061T-R3AE

这款屏幕型号FPM-7061T-R3AE由知名制造商Advantech Corp生产,是一款高亮度、高性能的6.5英寸触摸屏显示器。其Digi-Key零件编号为FPM-7061T-R3AE-ND。

该触摸屏显示器具有以下特点:

1.高亮度显示:FPM-7061T-R3AE采用高亮度技术,确保在各种环境下都能清晰可见。无论是室内还是户外,即使在强烈的阳光下,屏幕上的内容也能保持鲜明。

2. 多点触控技术: 配备了先进的多点触控技术,使用户可以通过手指轻触、滑动等操作与屏幕进行互动。这种直观的交互方式为用户提供了更加便捷和灵活的操作体验。

3. 多种接口支持: 该屏幕支持DP(DisplayPort)和VGA(Video Graphics Array)两种接口,可以与多种不同类型的设备进行连接,包括计算机、工控设备、监控系统等。

4. 适用于工业环境:FPM-7061T-R3AE的设计经过精心考虑,适合在工业环境中使用。它具有坚固的外壳和可靠的性能,能够承受各种工业应用场景的挑战。

5. 制造商可靠性:Advantech Corp作为制造商,以其高可靠性和卓越的质量闻名。这款触摸屏显示器的制造商标准交货周期为23周,确保产品的稳定供应。

综上所述,FPM-7061T-R3AE触摸屏显示器是一款专为工业环境设计的高性能产品,具备高亮度显示、多点触控、多接口支持等特点。它适用于各种工业应用,为用户提供出色的视觉体验和交互性能。无论是在车间控制、监控系统还是其他工业场景,这款触摸屏都能发挥出色的视觉体验和交互性能。



四、总结

总的来说,这个设计项目成功地实现了一个功能强大且实用的智能提醒物联网闹钟系统。它为用户提供了多种有用的功能,包括自动联网、时间校准、备忘录和倒计时,为日常生活和工作提供了方便和可靠的工具。我们成功地将硬件和软件集成在一起,创造了一个实用的智能设备,满足了用户的需求。这个项目也展示了物联网的潜力,为未来的物联网项目奠定了坚实的基础。同时这个大赛很好的激发了开发者的兴趣和想法,希望这个大赛能够越来越好,越办越大!
