感谢这次硬禾学堂与得捷提供的展示创意的机会。我的idea跟老年人健康相关。

一、设计思路

据统计，我国每年约发生2500万起老人意外摔倒事件。【国际老年医学】报告指出：摔倒最高发的场景在凌晨3-6点，床边（落床）占54%；其次在浴室、卫生间，占28%，而其他日常活动总和只占18%。所以卧室和卫生间浴室是老人摔倒的最高危场所。摔倒是我国伤害死亡的第4位原因，而在65岁以上的老年人中则为首位。老年人由于反应迟钝，摔倒着地时常常缺乏保护性动作，所以一般都摔的比较重。更为重要的是，老年人普遍存在骨质疏松，受到外力很容易发生骨折，而且一旦出现骨关节损伤则恢复起来十分困难。

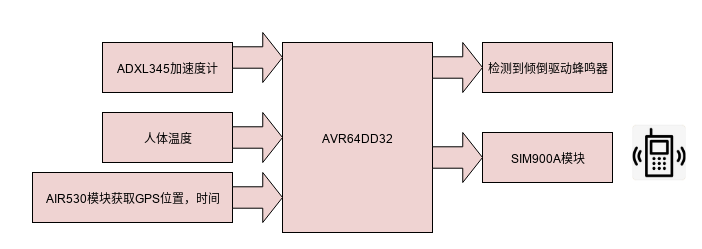

因此，本文基于Microchip公司性能强大，具有多种模拟外设的AVR64DD32单片机作为主控，设计了一款老年人跌倒报警仪。系统框图如下：

得捷Scheme-it网站：https://www.digikey.cn/schemeit/project/fastbond2-老人跌倒报警-18815e6b147e4ef6a9f6490b8ff0f665

• 以AVR64DD32单片机作为主控系统；
• 通过OLED显示屏显示当前的经纬度及时间的信息；
• 温度传感器采集当前体温；
• 通过GPS接收模块获得当前位置的位置的经度、纬度、时间和高度等信息；
• 通过ADXL345检测老人摔倒的一瞬间重力加速度通过按键设置加速度上限，如果超过上限说明老人摔倒，蜂鸣器进行报警提醒GSM发送短信；
• 通过SIM900A模块，将单片机和手机进行短信通信，手机上可以显示采集到的时间和经纬度信息；

二、核心模块介绍：

AVR64DD32: 专为多电压模拟应用而设计
AVR DD 系列以 AVR 架构的低功耗性能为基础，提供世界一流的内核独立外设 （CIP） 和满载智能模拟产品组合，让您可以自由地进行设计创新。AVR DD 系列具有全面的功能集，包括多电压输入/输出 （MVIO），非常适合复杂应用或作为具有多个电源域的复杂设计的配套微控制器 （MCU）。

该系列MCU利用板载CIP和5伏工作模式来提高抗噪性，同时利用功能强大的事件系统（EVSYS）和可配置自定义逻辑（CCL）外设来降低系统延迟。AVR DD 系列的 MVIO 允许与不同电源域上的器件进行真正的电平转换双向通信，从而消除了对电平转换器的需求。该系列的灵活性使其非常适合工业控制、家用电器、汽车、物联网 （IoT） 和其他应用中的实时控制功能。我们的 AVR DB MCU 是信号调理功能的绝佳选择，具有三个片上运算放大器。

ADXL345加速度传感器

ADI公司的ADXL345，实现了加速度传感器的一系列典型应用，包括：计步器，闪信，硬盘跌落保护，人体跌倒保护，倾角测量，旋转检测，晃动检测，单击、双击检测以及其他智能检测功能和游戏控制功能，等等。

ADXL345：三轴数字输出iMEMS加速度传感器
• ±2，±4，±8，±16g可变的测量范围
• 最高13bit分辨率，固定的4mg/LSB灵敏度
• 3mm*5mm*1mm超小封装
• 23至140uA超低工作功耗，休眠状态功耗低至0.1uA
• 标准的I2C或SPI数字接口
• 32级FIFO存储
• 内置多种运动状态检测功能和灵活的中断方式

Air530模块

Seeed Studio Grove-GPS (Air530)是一款高性能、高度集成的多模式卫星定位和导航模块。grove -GPS (Air530)模块配有GPS (Air530)板和grove电缆。该模块支持GPS/北斗/Glonass/Galileo/QZSS/SBAS，适合GNSS定位应用。Grove-GPS (Air530)模块能够同时接收6颗以上的卫星。这种方法能在信号不好的情况下快速准确地工作。模块功能的低功耗在31µ,硬/软接口兼容其他模块和定位误差在10米。

.sim900a模块介绍

SIM900A是一种GSM/GPRS（2G）无线通信模块，由SIMCom Wireless Solutions有限公司生产。该模块可以通过GSM网络发送和接收短信、电话、传真和数据等信息，并支持TCP/IP协议栈，可以连接到互联网。

以下是SIM900A模块的主要特点和应用：

    主要特点：SIM900A模块支持Quad-Band GSM（850/900/1800/1900MHz）频段，同时集成了GPRS类10/8数据传输功能和SIM卡接口等，具有高度的集成度和稳定性。
    应用范围：由于SIM900A模块体积小、功耗低、稳定性好，因此广泛应用于各种嵌入式系统中，如智能家居、远程监控、物流管理、车辆定位、安防系统等领域。
    系统开发：为了便于开发人员使用该模块，厂商提供了SIM900A模块的API（应用程序接口）和AT指令手册，可供开发人员使用。
    其他功能：除了常规的GSM/GPRS通信功能外，SIM900A模块还支持ADC、PWM、SPI、IIC、UART等多种外设接口，可方便地与其他硬件进行接口。

三、结语

以上是本次FastBond活动的第一阶段设计内容。第一阶段要求目前进行了简化，只要求绘制框图即可，实现步骤相对简单。本设计时间较为仓促，如有错误，欢迎指正。
