Arduino官网上关于该产品的介绍：UNO R4 WiFi
它围绕瑞萨电子的32位微控制器RA4M1设计，同时还具有用于 Wi-Fi® 和蓝牙® 连接的 ESP32 模块。 其独特的 12x8 LED 矩阵使您可以直接在板上制作视觉效果原型，并且通过 Qwiic 连接器，您可以创建即插即用风格的项目。
主要特点
板上的 MCU 是高性能 Renesas RA4M1 (Arm® Cortex®-M4)，具有 48 MHz 时钟速度、32 kB SRAM 和 256 kB 闪存。 该 MCU 具有 RTC、DAC 和 CAN 总线，并通过 USB 支持 HID。
UNO R4 WiFi 还具有用于 Wi-Fi®/蓝牙® 连接的 ESP32-S3，也可以通过特定接头进行单独编程。

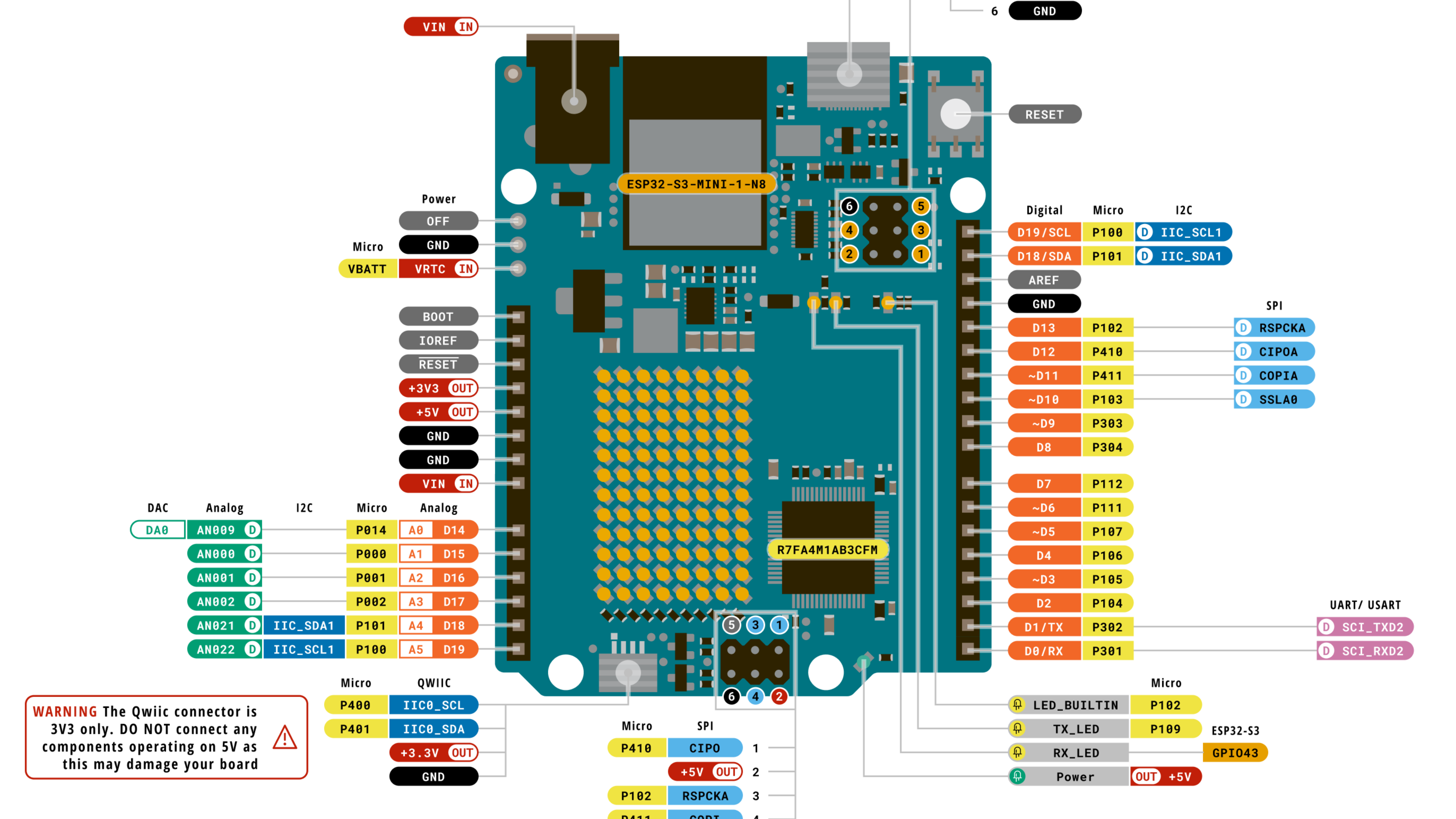

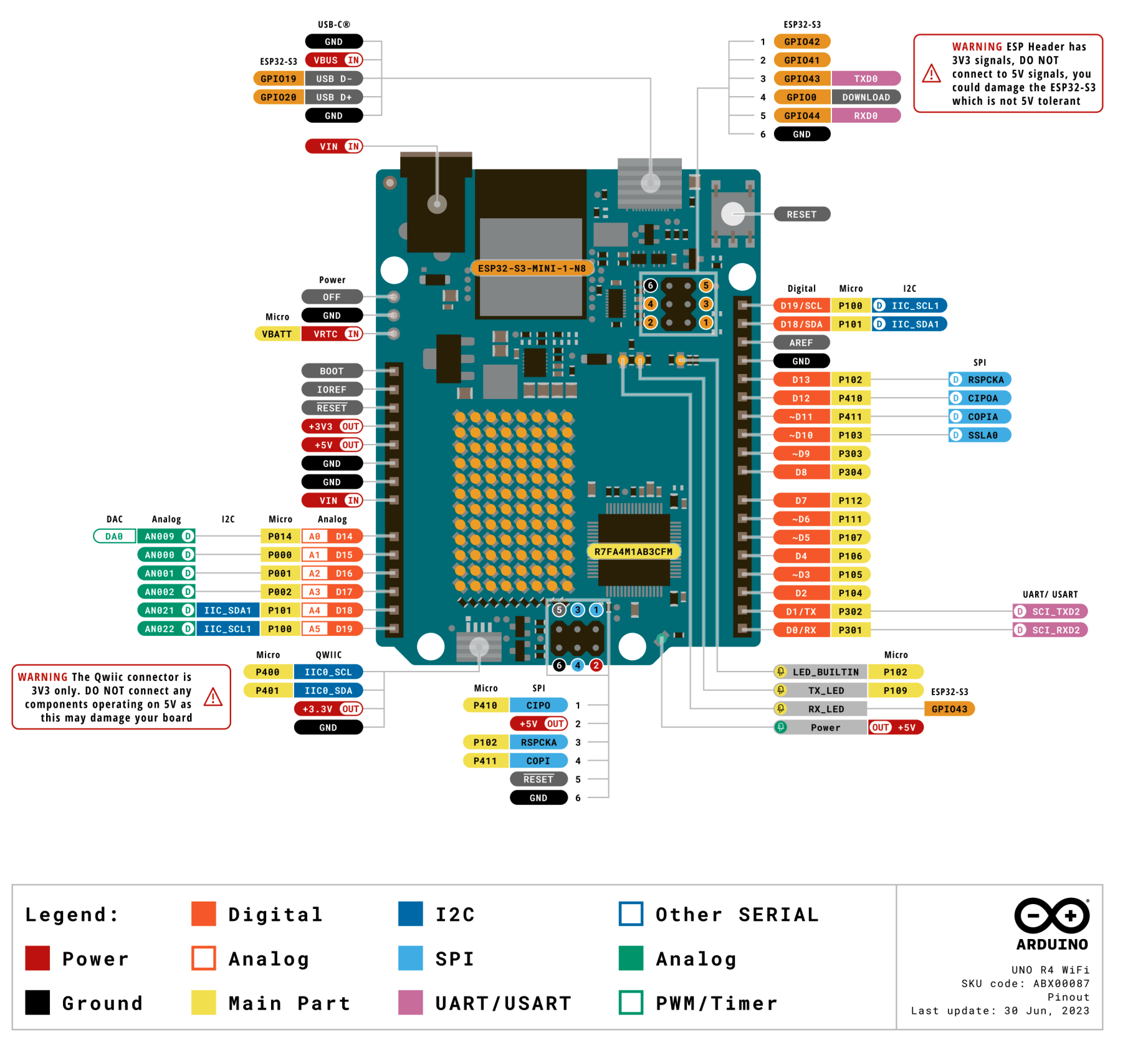

基本参数：
| Board | Name | Arduino® UNO R4 WiFi |
|---|---|---|
| SKU | ABX00087 | |
| Microcontroller | Renesas RA4M1 (Arm® Cortex®-M4) | |
| Radio Module | ESP32-S3-MINI-1-N8 | |
| USB | USB-C® | Programming Port |
| Pins | Digital I/O Pins | 14 |
| Analog input pins | 6 | |
| DAC | 1 | |
| PWM pins | 6 | |
| Communication | UART | Yes, 1x |
| I2C | Yes, 1x | |
| SPI | Yes, 1x | |
| CAN | Yes 1 CAN Bus | |
| Power | Circuit operating voltage | 5 V (ESP32-S3 is 3.3 V) |
| Input voltage (VIN) | 6-24 V | |
| DC Current per I/O Pin | 8 mA | |
| Clock speed | RA4M1 | 48 MHz |
| ESP32-S3-MINI-1-N8 | up to 240 MHz | |
| Memory | RA4M1 | 256 kB Flash, 32 kB RAM |
| ESP32-S3-MINI-1-N8 | 384 kB ROM, 512 kB SRAM | |
| Dimensions | Width | 68.85 mm |
| Length | 53.34 mm |

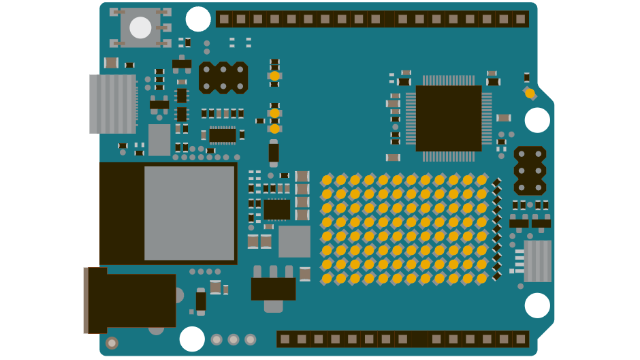

软硬件
元器件
R7FA4M1AB3CFM#AA0
32位微控制器，48MHz Arm® Cortex®-M4和LCD 控制器以及用于人机接口的电容触摸
ESP32-S3-MINI-1-N8
乐鑫公司的蓝牙、WiFi 802.11b/g/n、蓝牙v5.0收发模块，2.4GHz PCB引线表面贴装、8MB闪存
NLASB3157DFT2G
SPDT模拟开关，1.65到5.5V供电, 6-Pin SC-88封装
ISL854102FRZ-T
宽电压输入（3V-40V），1.2A同步降压稳压器
TXB0108DQSR
具有自动方向感应和 +/-15kV ESD 保护的 8 位双向电压电平转换器
SGM2205-3.3XKC3G/TR
800mA, 高压、低噪声、低压差线性稳压器

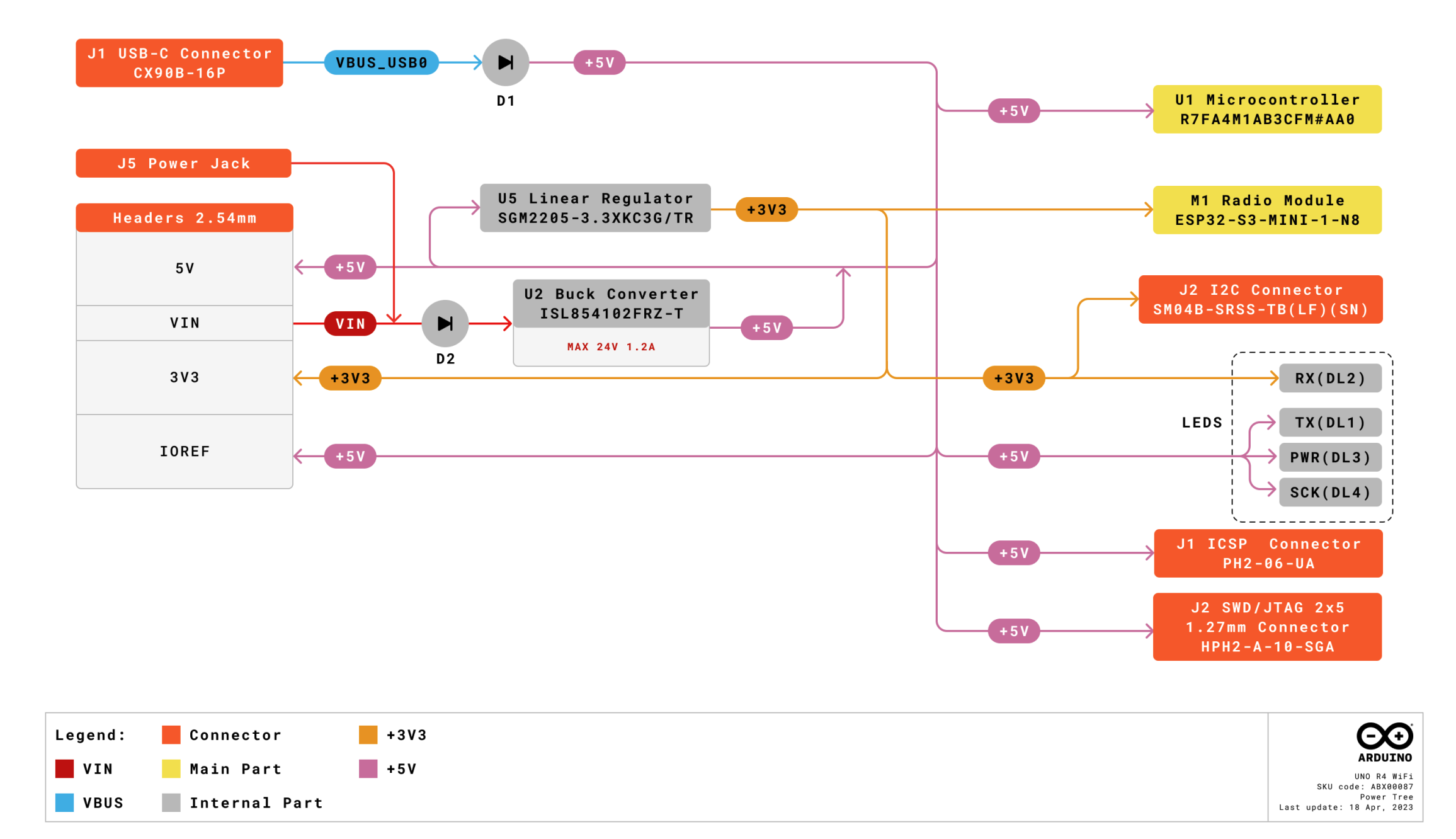

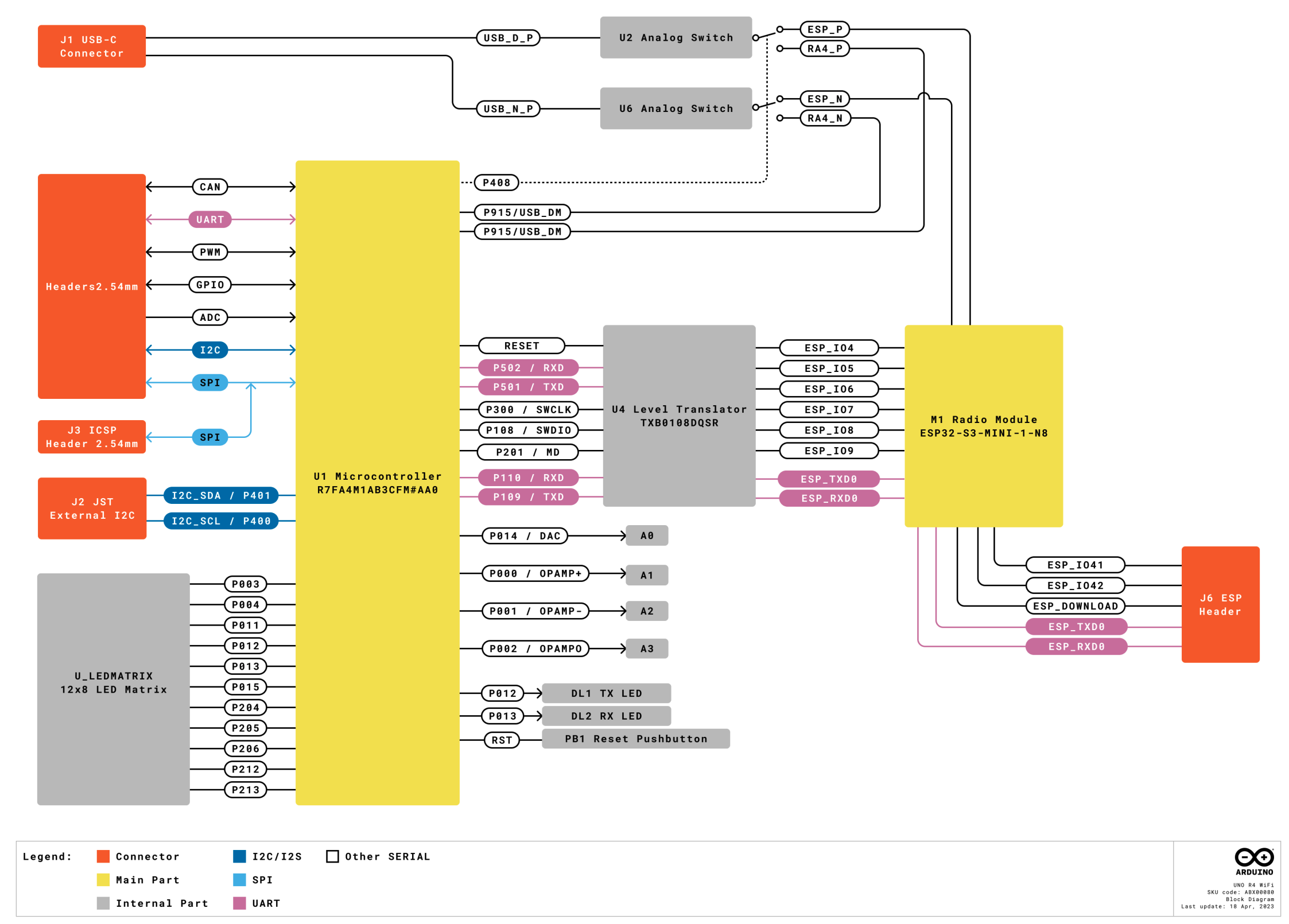

电路图
附件下载
ABX00087-schematics.pdf
原理图
ABX00087-datasheet.pdf
数据手册
ABX00087-cad-files.zip
PCB设计文件
