内容介绍
内容介绍

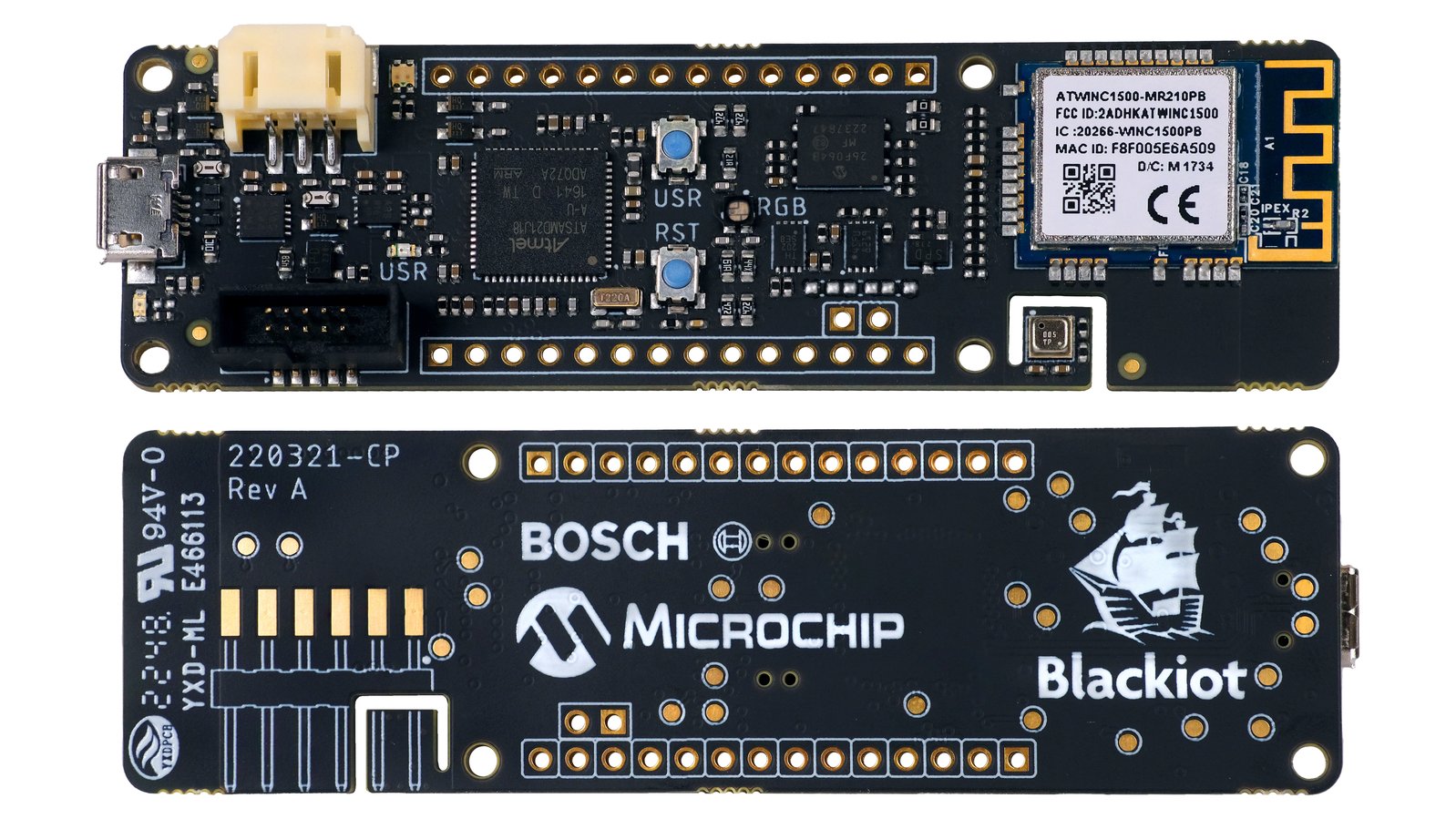

Martinica 是一款功能强大的无线传感器开发板，采用 Arduino MKR 外形，具有增强的安全性。 Martinica 采用了带有嵌入式人工智能的 Bosch Sensortec BME688 环境传感器。 可以训练检测和测量温度、湿度、压力和 VOC（挥发性有机化合物）气体的核心。 它还拥有 ATECC608B-TFLXTLSU-PROTO，这是一款增强型安全芯片，可实现安全的无线数据传输。 Martinica 可以在 Arduino IDE 或 Native IDE 中进行编程，以释放设备的全部潜力。
Martinica感知一切，从野火到霉菌
Martinica 可用于监测各种空间的环境条件。 查看实时数据和历史日志，可以检测关键问题，例如湿度过高或过低、空气质量差或存在危险气体，并在问题成为真正问题之前解决或至少减轻问题。 马提尼克岛可以做一些事情，例如检测野火或防止食物变质。 它可以让您优化植物和花园的条件，或优化日常家庭的电力消耗。
有些工作环境需要监测特定的VOC浓度以保证健康。 马提尼克委员会可以创建一个网络，持续监控 VOC 气体，并在超出案例限制时创建警报消息。 连续 24/7 测量可以帮助发现偶尔测量无法检测到的泄漏。

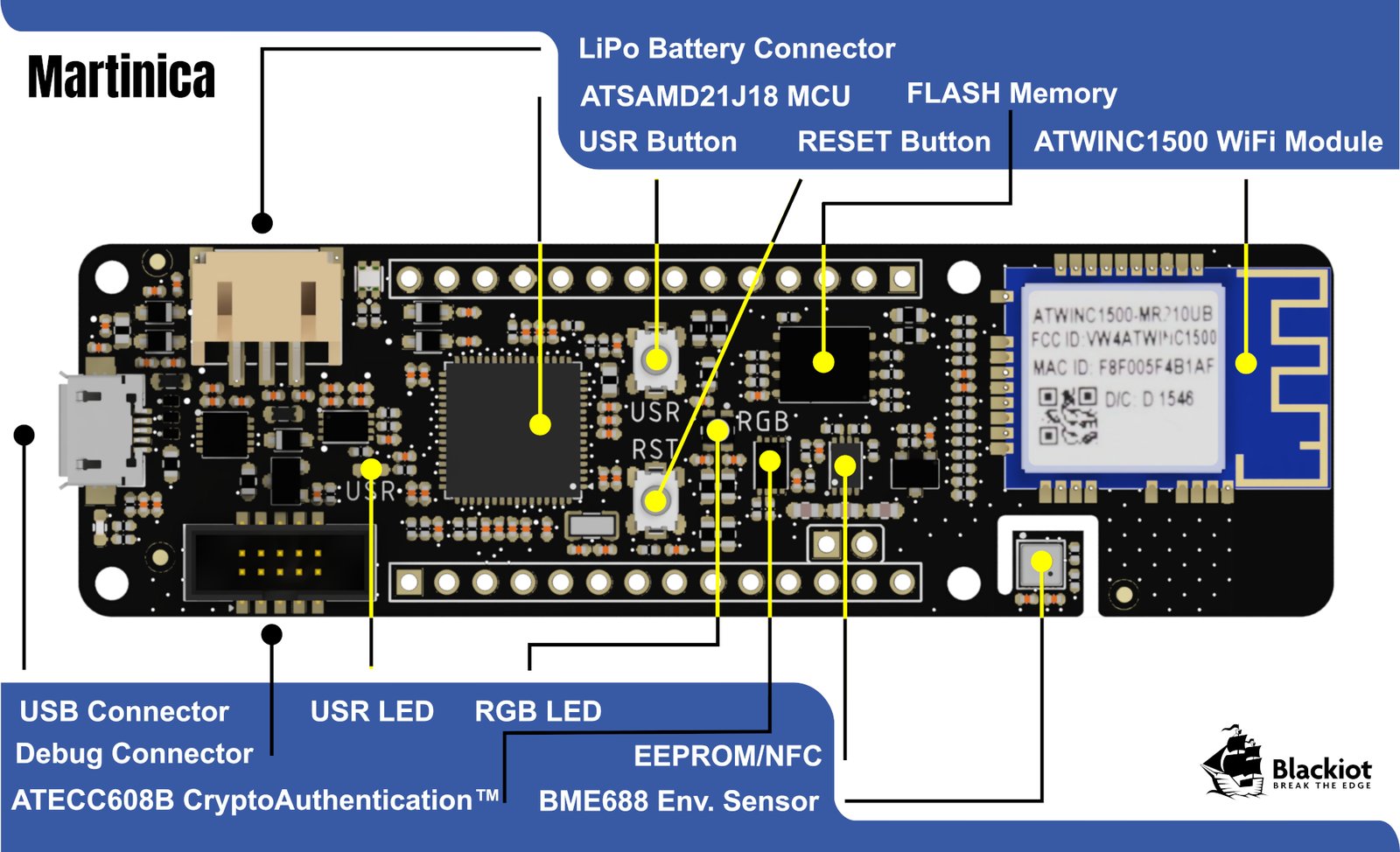

特性和指标
- Arduino MKR 外形尺寸
- 基于ATDSAMD21单片机
- ARM® Cortex®-M0+
- ATWINC1500 WiFi 无线连接
- ATECC608B-TFLXTLSU-PROTO CryptoAuthentication™
- 传感器：BME688 温度湿度压力 VOC，带 A.I.
- 近场通信
- 外部闪存
- 锂聚合物电池充电器
- 用于 JLink 编程器/调试器的 10 针连接器
- 100% Arduino 软件和硬件兼容性
- 与 Microchip Studio 和 X-Lab IDE 兼容

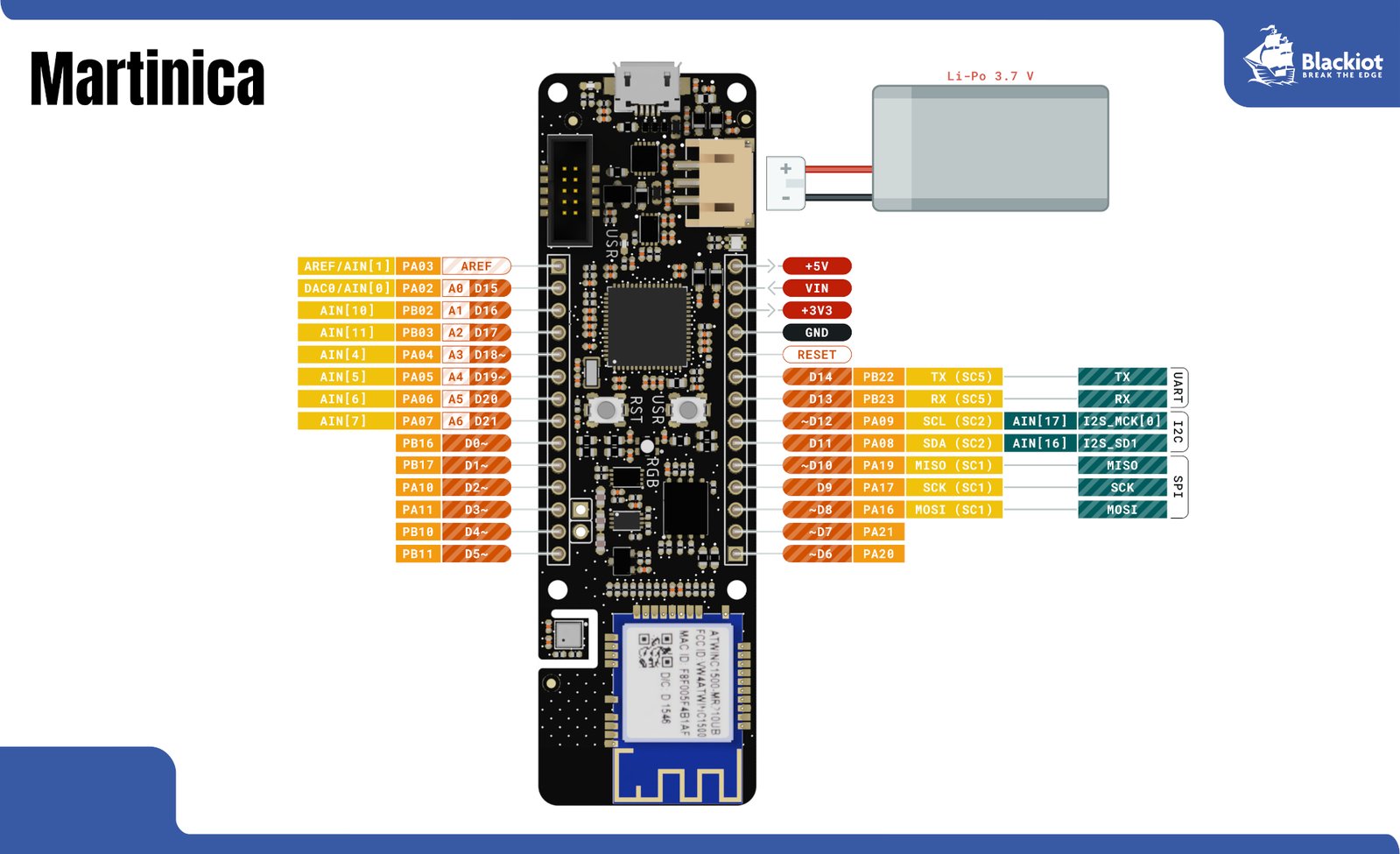

管脚
元器件
软硬件
元器件
ATSAMD21J18A-MU
低功耗32位Cortex-M0+ MCU具有高级模拟功能以及PWM，256KB flash和32KB SRAM， VQFN64封装
SST26VF064B-104V/MF
64Mb 2.3-3.6V 串行Quad I/O (SQI) Flash，8WDFN
BME688
传感器 - 湿度,压力,温度, VOC
ATECC608B-MAHDA-S
IC AUTHENTICATION CHIP 8UDFN
M24SR64-YMC6T/2
IC RFID TRANSP 64Kb 13.56MHZ 8UFDFPN
MCP1725T-3302E/MC
IC REG LINEAR 3.3V 500MA 8DFN
MCP73833T-FCI/MF
IC LI-ION/LI-POLY CTRLR 10DFN
ABS07-32.768KHZ-T
CRYSTAL 32.768KHZ ±20PPM 12.5PF 70KOHM
D5V0F1U2LPQ-7B
TVS DIODE 5.5VWM 12VC DFN1006-2
电路图
附件下载
220321_Martinica_A0.pdf
原理图
Martinica-main.zip
工程文件（软件为主，暂时没有PCB设计源文件）
