一.项目介绍

1.项目要求介绍以及需求分解：

2.硬件实现过程及相关介绍：

根据设计需求，按照如下顺序进行设计：

任意波形输出和任意数据采集二选一先开始，接下来根据以上两个功能模块的使用芯片来确认需要的电压，以及供电电流，最终生成电源的Block Diagram

1. 结合实战项目二，确认任意波形输出的方案，DAC也选用AD5626，结合LPF进行处理，是可以达到“频率最高为 1MHz、幅度能够达到 10Vpp ”的要求，要使用两路AD5626+LPF，因为要双通道波形输出

a. 重点是使用Analog Filter Wizard确认LPF方案，按如下一些步骤进行确认：

b. 搭建滤波器的过程需要注意：

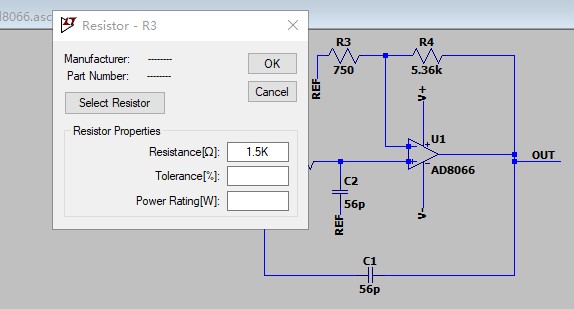

这个LPF方案要兼顾输出波形完整度，-3db点，以及输出波形的电压，因为输出波形幅度需要达到10Vpp，同时是有源滤波，所以运放供电就需要起码+-10V，这会在下部分电源处理部分再详细说明，在已经通过ADI Filter tool处理后，根据自己需求，需要对运放的配置电阻进行调整，如下是演示，最终文件会放在附件中。

c. 供电处理：

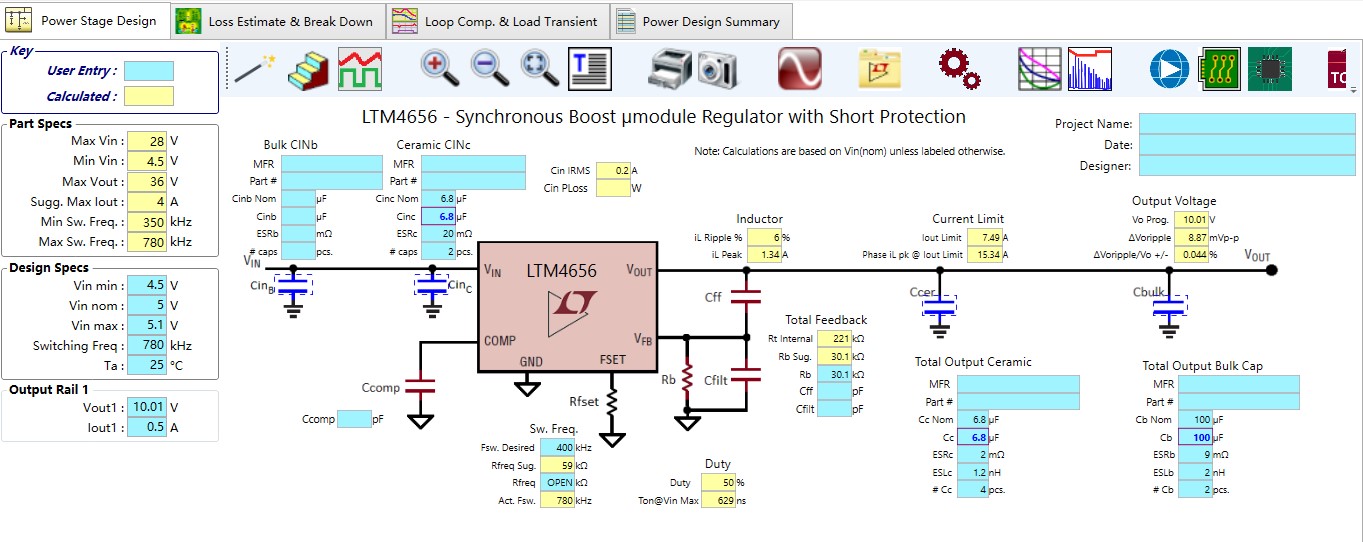

如上一条，需要用到+-10V，这就要用到ADI的LTpowerCAD II v2这个工具，

先使用5V转换为10V输出，按如下顺序来

再寻找5V转换为-10V的方案，使用ADI官网中的电源管理选型来，这个链接:

如下的操作：

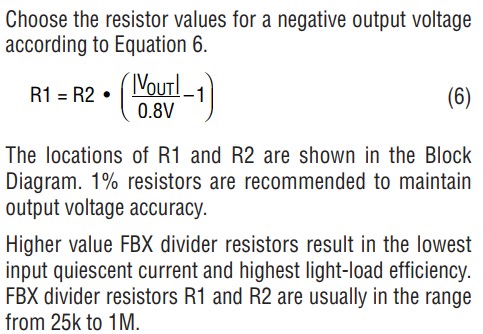

选用第一个LT8333，结合SPEC和LTpowerCAD II v2看到LT8333可以做到-10V，在附件中看到LTSpice是生成正电压，看情况是需要再进行其他部分的设置，但是这些设置目前在SPEC中还没看到，也许对照实物来做会更方便，所以有时候，模拟软件也只能做参考。

2. 结合实战项目一，确认双通道数据采集的方案，这个相对容易一些，可以参考ADALM2000的方案来做

a. 首先因为采集信号幅度范围为 5mVpp 到 50Vpp ，需要对采集电压进行适当处理，如下这样

b. 结合实际线路，供电采用5V转3.3V，以及5V转-3.3V的方案

其中，5V转3.3V是使用LTpowerCAD II v2进行选型，如下这样

5V转-3.3V的方案参考实战项目二，使用LT1054，这颗芯片在实战项目二中已经做过，是可以稳定输出负电压的，参照SPEC中的reference如下

LTSpice模拟如下：

根据SPEC确认到，供电时使用3.3V，这可以使用如上的3.3V

二.软件工具使用过程及相关介绍：

在这个实战项目中，使用到了一些工具，包括

1. ADI的网页选型工具switching regulators，用来器件选型

2. ADI的网页工具Filter Design Tool，用来设计滤波器

3. ADI的离线工具LTSpice，用来做各种模拟

4. ADI的离线工具LTpowerCAD II v2，用来对ADI/MAXIM/LTC的电源芯片进行选型和配置

三.效果演示

根据如上的器件选型和电源设置，最终可以得到如下的Power Bolck Diagram，详细部分会负载附件中

四.第二阶段的学习总结

这是模拟电路前工程化课程第三阶段实战作业，也是这个模拟课程的最后一个实战项目，说实话，从始至终，这个项目干货满满，对于题目的工程化是名副其实，在这个课程中，得到了硬禾老师的很多帮助，把信号处理部分系统的重新复习了一遍，硬禾推出这个项目对新进入工作岗位的同学非常友好，现在硬禾又推出了更专业的课程，希望硬禾越办越好，我们后续还会多多支持。
