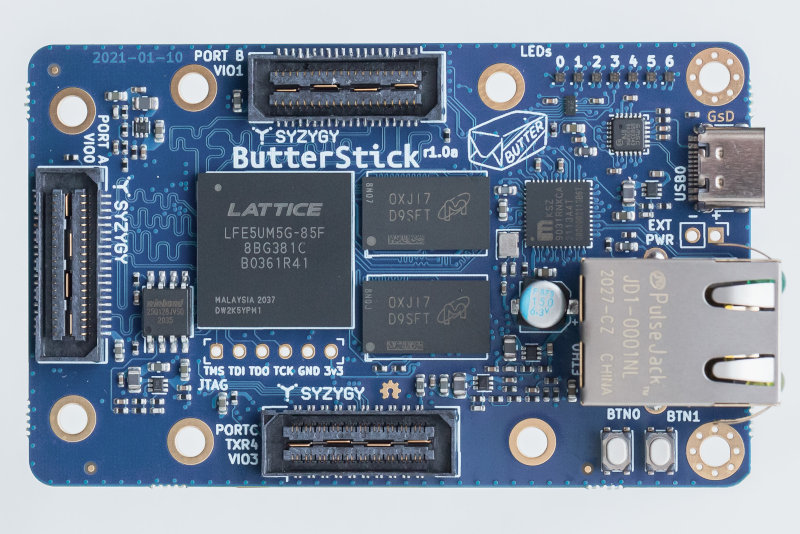

基于Lattie半导体的ECP5 FPGA,支持GigE到SYZYGY的接口板ButterStick。它是一款基于Lattice的ECP5 FPGA的紧凑型开发板,板上有DDR3、高速USB以及以太网接口,以及很多高速I/O和Serdes。
规格:
- ECP5 25F/45F/85F (BGA381 package)
- USB 2.0 High Speed (480 Mbit/s)
- Gigabit Ethernet
- upto 8Gbit DDR3L RAM (dual rank)
- 128Mbit QSPI FLASH Memory (Bitstream + User storage)
- MicroSD socket (4 bit SD interface)
- Onboard oscillators:
- 30 MHz (ECP5's PLLs can create 60MHz,125MHz,etc.)
- 25 MHz (RGMII PHY)
- 0.1" pitch JTAG connector
- 7x User RGB LEDs
- 2x User Buttons
- 2x Standard SYZYGY compatible connectors
- Adjustable VCCIO 1.2V-3.3V
- Up to 32 single ended I/O
- 10 differential pairs
- Dedicated clock input pins
- 1x Transceiver SYZYGY compatible connector
- Adjustable VCCIO 1.2V-3.3V
- Up to 14 single ended I/O
- 2x/4x Lanes TX (5 Gbps SERDES)
- 2x/4x Lanes RX (5 Gbps SERDES)
- 1x Reference clock input
Board dimensions: 80mm x 49mm
Variants
The ButterStick can be configured in different variants, the part number defines which FPGA and DDR3 parts are installed.
ButterStick-r1.0-[Memory gigabits]-[FPGA density]
ButterStick-r1.0-2G-25F | ButterStick-r1.0-2G-85F | ButterStick-r1.0-8G-85F | |
---|---|---|---|
FPGA | LFE5UM5G-25F-8BG381C | LFE5UM5G-85F-8BG381C | LFE5UM5G-85F-8BG381C |
DDR3 | 2x MT41K64M16TW-107 | 2x MT41K64M16TW-107 | 2x MT41K256M16TW-107 |
The 25F also has the following limitations on the ButterStick:
- 25F Only provides 2x SERDES lanes.
- 25F does not connect I/O pins S8/S9 on SYZYGY.C
Licence
- Hardware in this repository is licenced under CERN OHL v1.2
软硬件
元器件
电路图
物料清单
附件下载
ButterStick-r1.0a-sch.pdf
PDF格式的原理图
ButterStick_r1.0.rar
KiCad工程文件
