• AVR64DD32微控制器
• 一个黄色用户LED
• 一个机械式用户开关
• 一个32.768kHz晶体
• 一个24MHz晶体
• 板载调试器：

  • 一个绿色电源及状态指示LED
  • 编程和调试
  • 虚拟串行端口 (CDC)
  • 两个调试GPIO通道 (DGI GPIO)

• USB供电
• 可调目标电压：
  • MIC5353 LDO稳压器，由板载调试器控制
  • 输出电压范围：1.8V至5.1V（受USB输入电压限制）
  • 最大输出电流：500mA（受环境温度和输出电压限制）

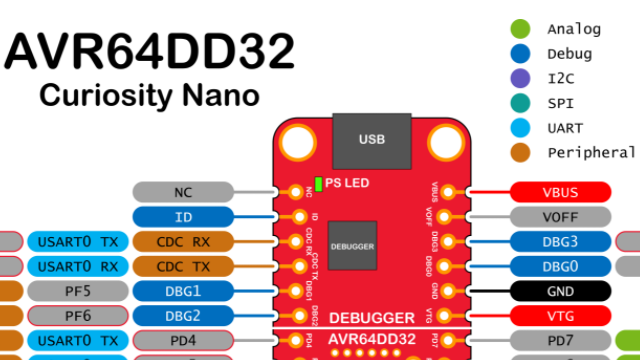

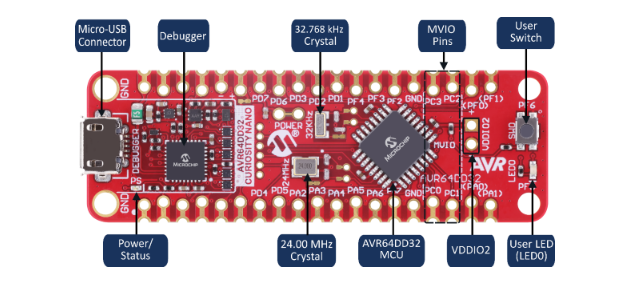

外观示意图如图1.1，引脚图如1.2所示

图1.1



图1.2

二.开发环境搭建

这里使用的开发环境是Arduino的开发环境，环境的搭建参考了一位博主的教程，教程链接为https://blog.csdn.net/honestqiao/article/details/129635075

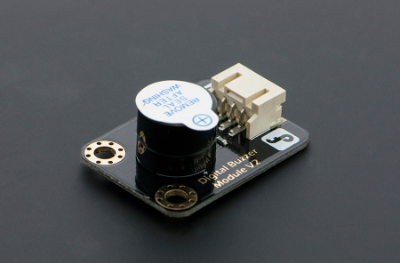

选购模拟信号输出的温度传感器，搭配AVR片内模拟比较器实现温度监控，当超过一定温度时报警。我这里使用的两个模块一个是温度传感器模块另一个是蜂鸣器模块 。这里介绍一下选购的数字蜂鸣器模块 DFR0032。该模块可以通过Arduino或者其他控制器就能轻松的控制蜂鸣器发出声音甚至MID音乐。 该模块与Arduino其他传感器结合使用，能够实现酷炫的声光互动作品，外观图如图3.1

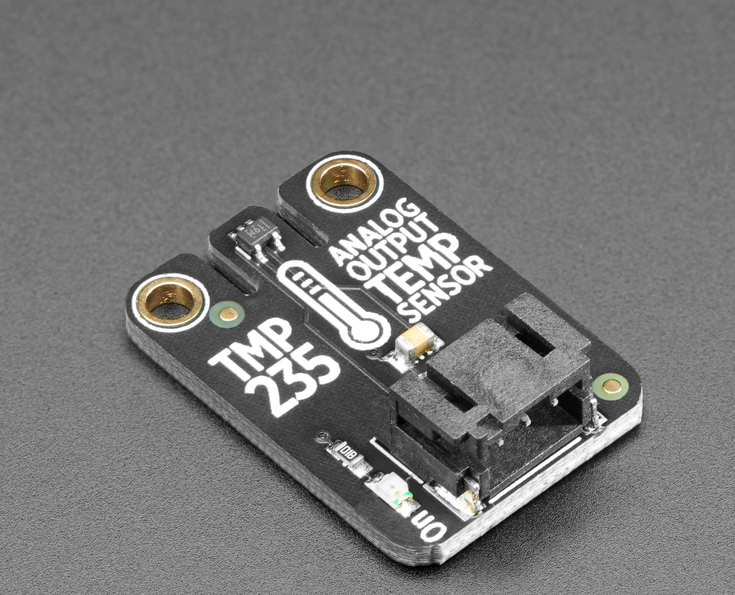

温度传感器是Adafruit TMP235模块外观如图3.2。















图3.1



数字蜂鸣器模块 DFR0032产品参数

• 类型：数字信号
• 电压：+5V DC
• 接口模式：PH2.0-3
• 平面尺寸：30x20mm
• 高电平控制发声，低电平停止发声

图3.2

这里使用到了AVR64DD32 Curiosity Nano的PD3和PD7引脚PD7引脚作为ADC的输入端 PD3作为蜂鸣器模块的控制引脚，使用杜邦线把温度传感器模块和蜂鸣器模块连接到AVR64DD32 Curiosity Nano板子上。

这里根据题目要求主要实现了温度报警，当监控的温度超过一定的度数蜂鸣器会报警，同时通过串口把温度信息传到电脑的串口助手上。

四.软件编写

程序部分使用了AVR64DD32 Curiosity Nano的一个ADC模块和串口的模块。一共使用了两个引脚，PD3用于控制蜂鸣器，PD7用于读取温度传感器采集的值详细程序如下。

#include <SoftwareSerial.h>

SoftwareSerial mySerial(PIN_PD5, PIN_PD4); // RX, TX
int sensorValue = 0;  // value read from the pot
void setup() {
  pinMode(PIN_PD3,OUTPUT);
   // Open serial communications and wait for port to open:
  Serial.begin(57600);
  // while (!Serial) {
  //   ; // wait for serial port to connect. Needed for native USB port only
  // }
    // set the data rate for the SoftwareSerial port
  mySerial.begin(4800);
}

void loop() {

 //读取adc值
 sensorValue=analogRead (PIN_PD7);
 float voltage= sensorValue * (3.3 / 1023.0);
 float tem=(voltage-0.5)*100;
  delay(1000);
  if(tem>30)
  {
    digitalWrite(PIN_PD3,HIGH);

  }
  else
  {
      digitalWrite(PIN_PD3,LOW);

  }
 mySerial.println(tem);
}
