基于AVR64DD32和ESP32-E的蓝牙小车控制系统

0 引言

        本人曾于2022年3月Funpack第一季结束时，在电子森林发布了《基于Arduino Nano33 BLE和Wio Terminal的遥控小车设计》，当时使用的是Funpack第一季第8期和第12期的开发板。

        此次Funpack第二季第4期也是机缘巧合，准备把原遥控小车的硬件更新一下，于是将车体控制板Arduino Nano33 BLE换成了AVR64DD32 Curiosity Nano，将遥控器控制板由Wio Terminal换成了FireBeetle ESP32-E及扩展板，同时又增加了一点新功能，将Funpack2-3和Funpack2-4的开发板物尽其用。

1 概述

        本文使用Microchip公司AVR64DD32 Curiosity Nano开发板和DFRobot公司 FireBeetle ESP32-E开发板，设计开发了一套蓝牙小车控制系统。该系统主要包括遥控和车体两部分，通过操作遥控手柄，可实现四驱车的前进、后退、转向、停止等功能。

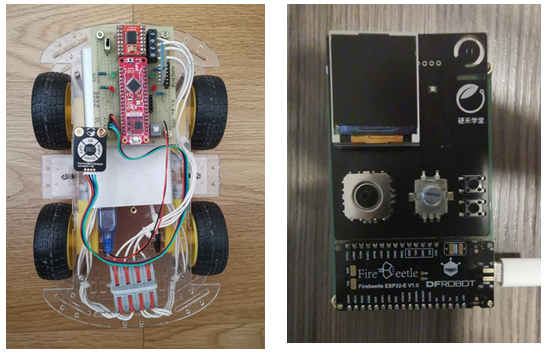

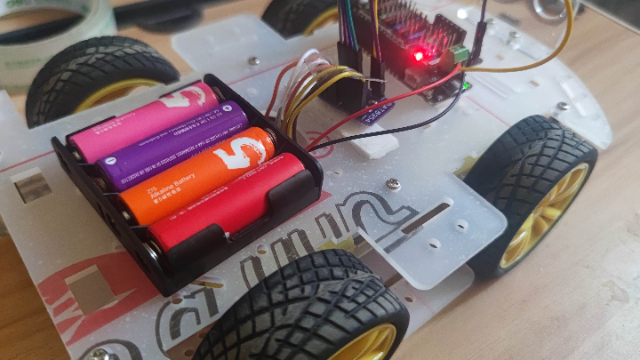

图1  遥控车体及遥控器

       为便于测试，车体配备了一个手势传感器，可用手势操作，进行本地测试，验证电机驱动功能。

2  硬件设计

项目用到的主要硬件清单见表1

表1 项目关键硬件清单

序号	名称	型号	数量	供应商
1	车体控制板	AVR64DD32 Curiosity Nano	1	Microchip
2	电机驱动板	TB6612FNG	1	TOSHIBA(东芝)
3	手势传感器	PAJ7620U2	1	DFRobot
4	蓝牙接收模块	HC-05	1	汇承
5	遥控控制板	FireBeetle ESP32-E	1	DFRobot
6	扩展板		1	硬禾学堂



       车体以AVR64DD32开发板为核心，配合HC-05蓝牙模块、TB6612FNG电机驱动模块，共同完成蓝牙数据接收和电机控制功能。

车体部分的硬件连接图如图2所示。

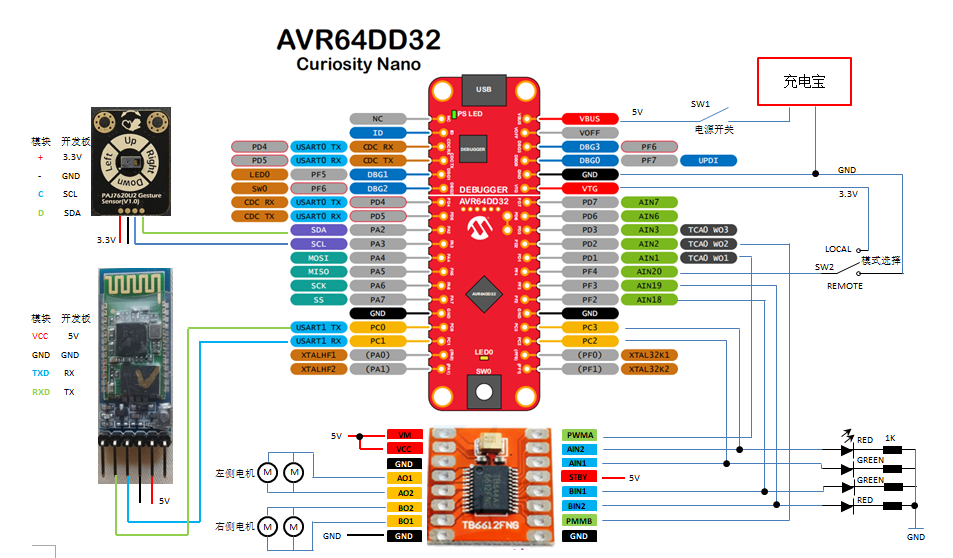

                                                                   图2 遥控车车体接线图

      AVR64DD32开发板的PC2、PC3、PD1控制1组电机。其中PC2、PC3作为开关量输出，连接到电机驱动板TB6612FNG的AIN1和AIN2，控制小车左侧电机的方向；PD1作为PWM输出，连接到电机驱动板的PWMA，控制小车左侧电机的速度。PF2、PF3、PD2控制小车右侧另1组电机。为便于观察开发板的输出信号，在PC2、PC3、PF2、PF3都接了LED指示灯，用于显示小车的状态，如前进、后退、转弯等。

        开发板的PF4脚接了一个开关，用来进行模式切换。当开关在本地模式时，可通过手势传感器对小车进行控制；当开关在远程模式时，通过蓝牙对小车进行控制。

        手势传感器通过I2C接口与AVR64DD32开发板进行连接；蓝牙模块HC-05连接在开发板的UART1端口。

        遥控器以ESP32-E开发板为核心，配合硬禾学堂的扩展板，完成遥控操作、蓝牙传输、状态显示等功能。遥控器的硬件连接图如图3所示.

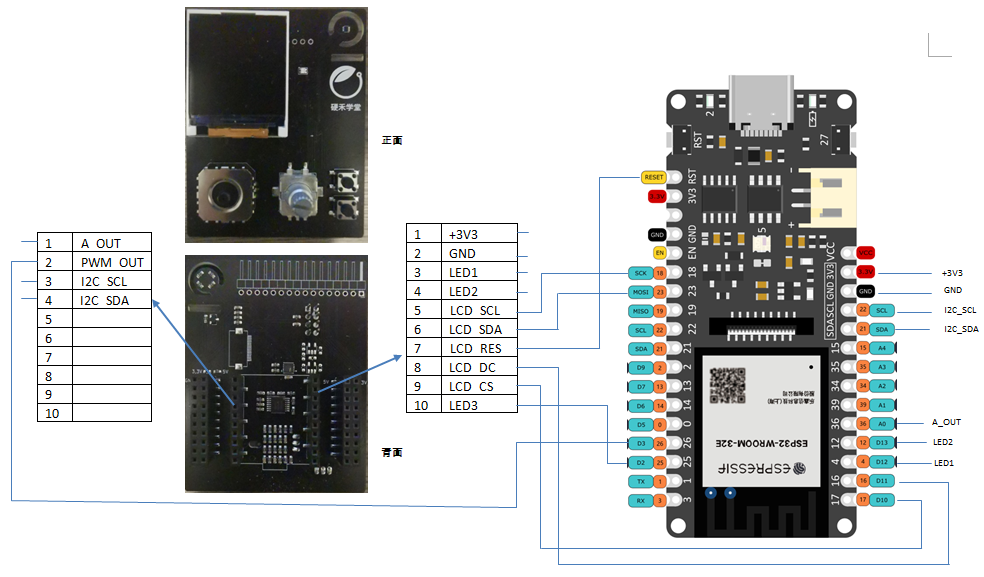

图3 遥控器硬件接线图

        遥控器的主控板为ESP32-E，它与硬禾学堂扩展板进行连接。通过SPI口连接彩色显示屏、通过开关量输入端口采集手柄的PWM信号，此外扩展板的三色LED也由主控板进行控制，用来显示车体状态。

3  软件设计

编写代码前，需要先对HC-05蓝牙模块进行配置。首先通过USB转TTL模块连接电脑与蓝牙模块，然后使用XCOM串口调试软件对HC-05模块进行配置。

本系统将HC-05配置成从站

AT+ORGL   //恢复出厂设置，恢复后需重新连接

AT+NAME=LAOHU  //设备名称

AT+ROLE=0   //从站模式

AT+CMODE=1   //任意蓝牙地址连接模式(不受绑定指令设置地址的约束)

AT+PSWD=1234  //密码

AT+UART=9600,0,0  //设置波特率

AT+ADDR?   // 获取地址

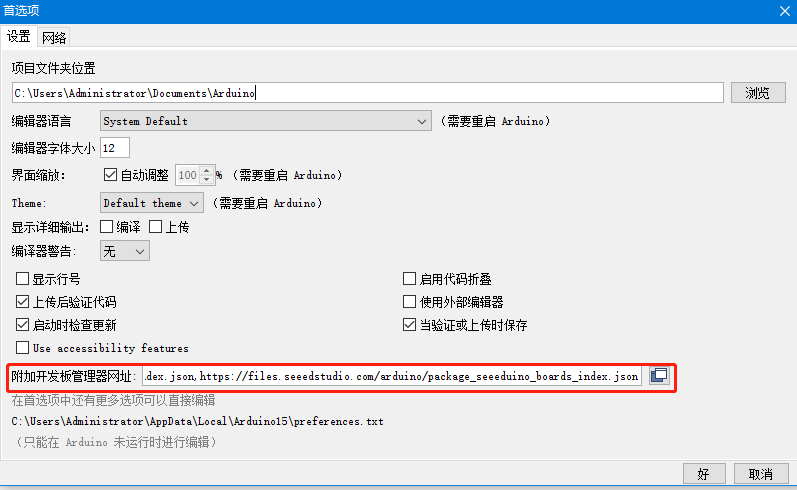

然后打开Arduino软件，在首选项里配置开发板网址。

添加下面的网址

http://download.dfrobot.top/FireBeetle/package_DFRobot_index.json

http://drazzy.com/package_drazzy.com_index.json

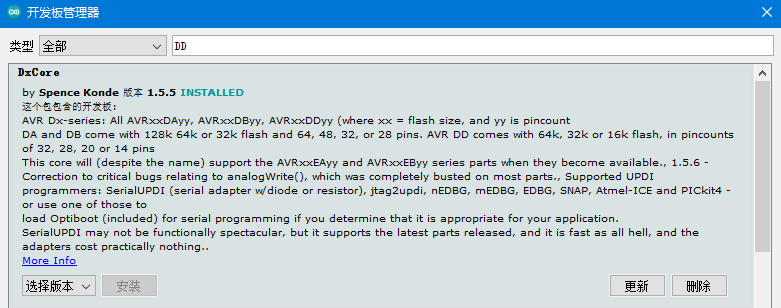

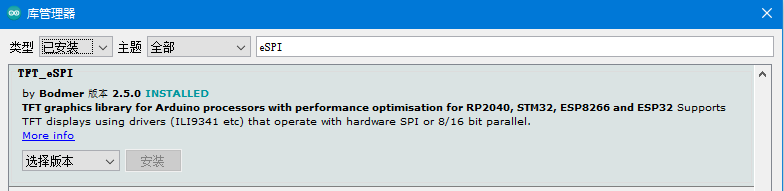

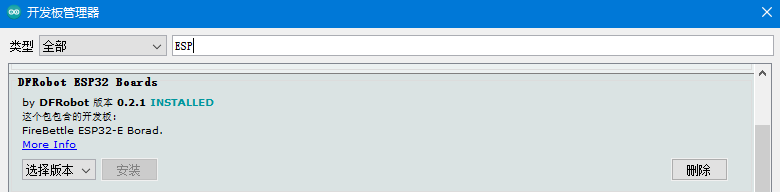

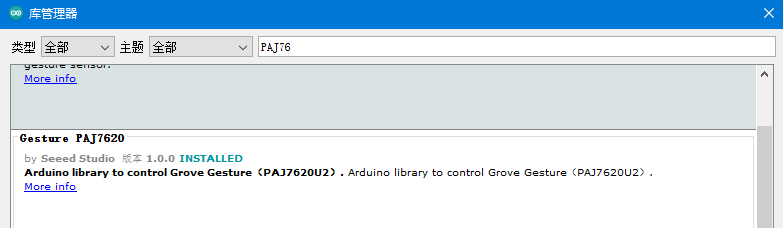

然后在Arduino软件中安装开发板和库文件。

根据扩展板屏幕硬件参数信息，修改TFT_eSPI库配置文件

打开C:\Users\Administrator\Documents\Arduino\libraries\TFT_eSPI目录，修改

User_Setup.h 文件



#define ST7735_DRIVER   //设置显示芯片型号

#define TFT_WIDTH  130  //设置屏幕大小，要设置的比128*128略大，否则会看到花屏的边线

#define TFT_HEIGHT 135

                                     //设置TFT屏控制脚对应的引脚

#define TFT_CS   D10

#define TFT_DC   D11

#define TFT_RST  -1   // -1表示使用硬件Reset脚

#define TOUCH_CS D9

下面是主要代码内容

车体代码

#include <Wire.h>
#include <SoftwareSerial.h>
#include "paj7620.h"

#define AVR_LED PIN_PF5
#define Drive_AIN1 PIN_PC2
#define Drive_AIN2 PIN_PC3
#define Drive_PWMA PIN_PD1

#define Drive_BIN1 PIN_PF2
#define Drive_BIN2 PIN_PF3
#define Drive_PWMB PIN_PD2

#define PIN_MODE PIN_PF4  //模式选择开关  0-本地模式  1-遥控模式

#define Speed_PWMA 100     //A通道速度 0-255
#define Speed_PWMB 100    //B通道速度  0-255

//SoftwareSerial UART0(PIN_PD5, PIN_PD4); //调试下载监控串口，不定义时用硬件串口，但硬件串口有时候不打印
 SoftwareSerial UART1(PIN_PC1, PIN_PC0); //AVR接蓝牙模块串口

char carRcvData;//蓝牙接收的原始数据
char carState;//蓝牙数据过滤处理 1-前进 2-后退 3-左转 4-右转 5-停止

int WorkMode=1;//工作模式 0-遥控 1-本地
int iCarCmd; //小车控制命令
void setup()
{
  Serial.begin(9600);// UART0.begin(9600)
  UART1.begin(9600);
  uint8_t error = 0;
  error = paj7620Init();      // initialize Paj7620 registers
      if (error)
      {
        Serial.print("INIT ERROR,CODE:");
        Serial.println(error);
      }
      else
      {
        Serial.println("INIT OK");
      }
      Serial.println("Please input your gestures:\n");

  pinMode(PIN_MODE, INPUT);
  pinMode(AVR_LED, OUTPUT);
  digitalWrite(AVR_LED, HIGH);////初始化，先把LED关掉

  pinMode(Drive_AIN1, OUTPUT); //小车左侧两个电机控制，电机并联。AIN1=1=1，AIN2=0正转；AIN1=1=0，AIN2=1反转；AIN1=1=0，AIN2=0，停止
  pinMode(Drive_AIN2, OUTPUT);
  pinMode(Drive_PWMA, OUTPUT);//电机转速控制，0-255对应转速0-100%

  pinMode(Drive_BIN1, OUTPUT); //小车右侧两个电机控制
  pinMode(Drive_BIN2, OUTPUT);
  pinMode(Drive_PWMB, OUTPUT);

  digitalWrite(Drive_AIN1, LOW);//初始化
  digitalWrite(Drive_AIN2, LOW);
  analogWrite(Drive_PWMA,Speed_PWMA);

  digitalWrite(Drive_BIN1, LOW);//初始化
  digitalWrite(Drive_BIN2, LOW);
  analogWrite(Drive_PWMB,Speed_PWMB);
}

void loop()
{
  WorkMode=digitalRead(PIN_MODE);//获取工作模式

  //接收手势指令
  if(WorkMode==1)  //本地模式，手势控制
  {
  digitalWrite(AVR_LED, HIGH);//LED灭
  uint8_t data = 0, error;
  error = paj7620ReadReg(0x43, 1, &data);
      if (!error)
      {
           delay(50);
          if (data==1)   //手势向右，小车右转
          { iCarCmd=4;  }
          else  if (data==2) //手势向左，小车左转
          { iCarCmd=3; }
          else  if (data==4) //手势向上，小车前进
          { iCarCmd=1; }
           else  if (data==8)   //手势向下  小车后退
           { iCarCmd=2;  }
          else  if ((data==16)||(data==32)) //手势靠近或远离传感器，小车停止
           { iCarCmd=5;  }
        }
      delay(50);
      }
  else   //WorkMode==0  远程遥控模式    接收蓝牙遥控指令
  {
     digitalWrite(AVR_LED, LOW);//LED亮
             if (UART1.available())
           {
                 carRcvData=UART1.read();
                 if ((carRcvData=='1') || (carRcvData=='2') || (carRcvData=='3') || (carRcvData=='4') || (carRcvData=='5'))
                 {carState=carRcvData;
                  Serial.println(carState);
                  }
                  if (carState=='1')
                   {iCarCmd=1; }
                   else if (carState=='2')
                   { iCarCmd=2; }
                   else if (carState=='3')
                   { iCarCmd=3;}
                   else if (carState=='4')
                   {iCarCmd=4;}
                   else if (carState=='5')
                   {iCarCmd=5; }
            }

   }

//控制小车运动
   if (iCarCmd==1)
   {
        digitalWrite(Drive_AIN1, HIGH);
        digitalWrite(Drive_AIN2, LOW);
        analogWrite(Drive_PWMA,Speed_PWMA);

        digitalWrite(Drive_BIN1, HIGH);
        digitalWrite(Drive_BIN2, LOW);
        analogWrite(Drive_PWMB,Speed_PWMB);
    }

    else if (iCarCmd==2)
   {
        digitalWrite(Drive_AIN1, LOW);
        digitalWrite(Drive_AIN2, HIGH);
        analogWrite(Drive_PWMA,Speed_PWMA);

        digitalWrite(Drive_BIN1, LOW);
        digitalWrite(Drive_BIN2, HIGH);
        analogWrite(Drive_PWMB,Speed_PWMB);
   }
       else if (iCarCmd==3)
   {

         digitalWrite(Drive_AIN1, LOW);
         digitalWrite(Drive_AIN2, HIGH);
         analogWrite(Drive_PWMA,Speed_PWMA);

         digitalWrite(Drive_BIN1, HIGH);
         digitalWrite(Drive_BIN2, LOW);
         analogWrite(Drive_PWMB,Speed_PWMB);
   }
       else if (iCarCmd==4)
   {

         digitalWrite(Drive_AIN1, HIGH);
         digitalWrite(Drive_AIN2, LOW);
         analogWrite(Drive_PWMA,Speed_PWMA);

         digitalWrite(Drive_BIN1, LOW);
         digitalWrite(Drive_BIN2, HIGH);
         analogWrite(Drive_PWMB,Speed_PWMB);
   }
          else
   {

        digitalWrite(Drive_AIN1, LOW);
        digitalWrite(Drive_AIN2, LOW);
        analogWrite(Drive_PWMA,Speed_PWMA);

        digitalWrite(Drive_BIN1, LOW);
        digitalWrite(Drive_BIN2, LOW);
        analogWrite(Drive_PWMB,Speed_PWMB);
   }

}

遥控代码

#include "BluetoothSerial.h"

/*
 #########################################################################
 ###### DON'T FORGET TO UPDATE THE User_Setup.h FILE IN THE LIBRARY ######
 C:\Users\Administrator\Documents\Arduino\libraries\TFT_eSPI
 #########################################################################
 */
#include <TFT_eSPI.h>        //TFT屏驱动
TFT_eSPI tft;
TFT_eSprite spr=TFT_eSprite(&tft);

int PIN_LED1 = D12;//蓝
int PIN_LED2 = D13;//绿
int PIN_LED3 = D2;//红
int LED_State;
int iAdd;

int PIN_Encoder = A0;//编码器引脚
int EncoderValue;

int PIN_PWM_IN = D3;  //手柄引脚  也可以#define PIN_PWM_IN D3  //传感器的输出脚
int cycleTime,time_L,time_H;//PWM周期，低电平时长ms，高电平时长ms
float PWM_DutyCycle;  //PWM占空比
float PWM_Frequency;  //频率
float PWM_CycleTime;  //周期

char CAR_State;//1-前进，2-后退，3-左转，4-右转，5-停止

BluetoothSerial SerialBT;
String MACadd = "00:21:07:00:0B:84";//00,21,07,00,0B,84 蓝牙MAC地址
uint8_t address[6]  = {0x00, 0x21, 0x07, 0x00, 0x0B, 0x84};
String name = "LAOHU"; //蓝牙从站名称
const char *pin = "1234";  //<- 默认情况下将提供标准管脚
bool connected;

void setup() {
pinMode(PIN_LED1, OUTPUT);
pinMode(PIN_LED2, OUTPUT);
pinMode(PIN_LED3, OUTPUT);

pinMode(PIN_Encoder, INPUT);
pinMode(PIN_PWM_IN, INPUT);

tft.init();
tft.setRotation(0);
tft.fillScreen(TFT_BLACK);
//spr.createSprite(TFT_HEIGHT,TFT_WIDTH);
spr.createSprite(128,128);

  Serial.begin(9600);

  SerialBT.begin("ESP32test", true);
  Serial.println("The device started in master mode, make sure remote BT device is on!");

  // 连接（address）速度快（最多10秒），连接（name）速度慢（最多30秒）
  // 首先将名称解析为地址，但它允许连接到同名的不同设备。
  // 将CoreDebugLevel设置为Info以查看设备蓝牙地址和设备名称
  connected = SerialBT.connect(name);
  if(connected) {
    Serial.println("Connected Succesfully!");
  } else {
    while(!SerialBT.connected(10000)) {
      Serial.println("Failed to connect. Make sure remote device is available and in range, then restart app.");
    }
  }
  // disconnect() 最多可能需要10秒
  if (SerialBT.disconnect()) {
    Serial.println("Disconnected Succesfully!");
  }
  // 这将重新连接到名称（如果解析，将使用地址）或与connect一起使用的地址（名称/地址）。
  SerialBT.connect();


}

void loop() {
    spr.createSprite(128, 128);
    spr.drawString("LED State",10,10);   // spr.print("LED State：");   带冒号会闪屏
    spr.drawNumber(LED_State,80,10);

//处理编码器模拟量数值或按键按下后的模拟量电压值
    EncoderValue = analogRead(PIN_Encoder);
    spr.drawString("Encoder Value",10,30);
    spr.drawNumber(EncoderValue,100,30);



    //通过检测高低电平长度，计算周期
    time_L = pulseIn(PIN_PWM_IN, LOW); //检测低电平的时间长度 ms
    time_H = pulseIn(PIN_PWM_IN, HIGH);//检测高电平的时间长度 ms
    cycleTime=time_L+time_H;
    PWM_CycleTime=float(cycleTime);//周期
    PWM_Frequency=10000.0/float(cycleTime);//频率

    float f_timeL, f_timeH;
    f_timeL=time_L/10.0;
    f_timeH=time_H/10.0;
    PWM_DutyCycle=f_timeH/(f_timeL+f_timeH); //占空比

    spr.drawString("CycleTime",10,60);
    spr.drawNumber(cycleTime,70,60);

    spr.drawString("DutyCycle",10,90);
    spr.drawFloat(PWM_DutyCycle,2,70,90);



     spr.drawChar(CAR_State,110,110);
    //动画显示  编码器模拟量
    int EncoderRectWidth;
    EncoderRectWidth= int(EncoderValue/40.95);   //0-4095 转换成0-100
    spr.fillRect(5, 45, EncoderRectWidth, 10, TFT_RED);   //屏幕矩形显示电压  x坐标 y坐标 宽度  高度

    //周期
    int PwmT_RectWidth;
    PwmT_RectWidth= int(222-PWM_CycleTime*0.047);   //线性化 4700-2444     转换成0-100
    spr.fillRect(5, 75, PwmT_RectWidth, 10, TFT_GREEN);   //屏幕矩形显示电压  x坐标 y坐标 宽度  高度

    //动画显示 PWM 占空比  Y轴
    int PwmD_RectWidth;
    PwmD_RectWidth= int((PWM_DutyCycle-0.31)*212.77); //线性化 0.33-0.80 转换成0-100
    spr.fillRect(5, 105, PwmD_RectWidth, 10, TFT_BLUE);   //屏幕矩形显示电压  x坐标 y坐标 宽度  高度

      if ((PwmD_RectWidth>0) && (PwmD_RectWidth<40))
    {CAR_State='1';//前进
     LED_State=2; //绿灯
    }
    else if (PwmD_RectWidth>60)
    {CAR_State='2';//后退
    LED_State=3; //红灯
    }
    else if ((PwmT_RectWidth>0) && (PwmT_RectWidth<40))
    {CAR_State='3';
     LED_State=4; //黄灯
    }
    else if (PwmT_RectWidth>60)
    {CAR_State='4';
     LED_State=4; //黄灯
    }
    else
    {CAR_State='5';
     LED_State=1; //蓝灯
      }


    if  (LED_State==1 )
    {
    digitalWrite(PIN_LED1, LOW);//低电平有效 蓝
    digitalWrite(PIN_LED2, HIGH);
    digitalWrite(PIN_LED3, HIGH);}
    else if  (LED_State==2 )
    {
    digitalWrite(PIN_LED1, HIGH);
    digitalWrite(PIN_LED2, LOW);//绿
    digitalWrite(PIN_LED3, HIGH);}
    else if  (LED_State==3 )
    {
    digitalWrite(PIN_LED1, HIGH);
    digitalWrite(PIN_LED2, HIGH);
    digitalWrite(PIN_LED3, LOW);}//红
    else  if  (LED_State==4 )
    {
    digitalWrite(PIN_LED1, HIGH);
    digitalWrite(PIN_LED2, LOW);//绿     红绿组合成黄灯
    digitalWrite(PIN_LED3, LOW);//红
    }

    spr.pushSprite(0,0);
    spr.deleteSprite();//刷新屏幕



   SerialBT.write(CAR_State);
   Serial.println(CAR_State);
   delay(20);

}

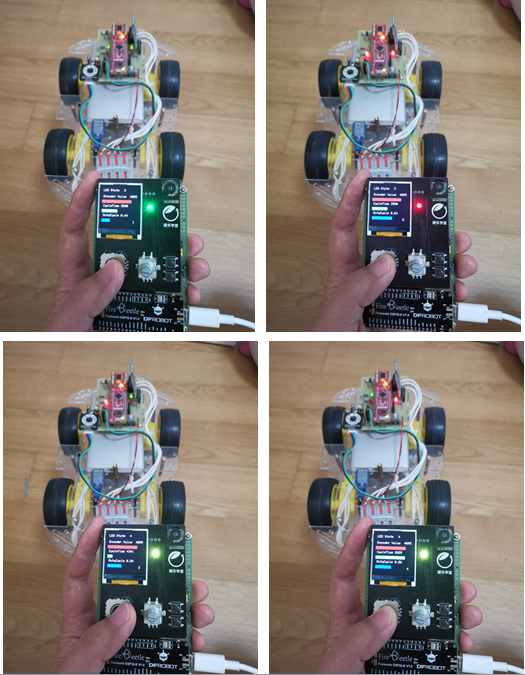

4  演示效果

静止状态时，车体开发板两侧四个指示灯都熄灭，遥控器指示灯蓝色；

小车前进时，车体开发板两侧绿色指示灯点亮，遥控器指示灯绿色；

小车后退时，车体开发板两侧红色指示灯点亮，遥控器指示灯红色；

小车左转时，车体开发板左侧红色指示灯点亮，右侧绿色指示灯点亮，遥控器指示灯黄色；

小车右转时，车体开发板左侧绿色指示灯点亮，右侧红色指示灯点亮，遥控器指示灯黄色。

5  心得体会

      蓝牙模块的波特率需设置一致，开始时HC-05使用的默认波特率38400，而手机蓝牙和ESP32-E都是9600，测试时出现收发数据不一致的情况，后来重新设置了HC-05的波特率为9600，解决了上述问题。

     蓝牙数据过滤、数据格式。开发板接收蓝牙数据时，应进行过滤，只接收1、2、3、4、5等指定数据，并以字符形式发送，防止受到干扰。使用蓝牙透明传输和BLE还是有所区别，BLE相当于带协议，可以直接对应数据，如果用蓝牙传输多个数据时，还需要自己定义数据格式。

     Arduino对AVR64DD32开发板编程时，建议使用版本1.8.19，使用高版本时会出现无法下载的问题。AVR64DD32使用硬件串口时，有时串口无输出，需改用softwareSerial再定义一次，具体原因不明。
