Funpack2-3 使用FireBeetle ESP32-E制作物联网温湿度监控平台

内容介绍

项目介绍

本期 Funpack 活动包含多项任务，其基本要求是使用 FireBeetle EPS32-E 开发板作为主控，并搭配额外传感器、显示、控制模块实现具体功能。其中任务一，渔业养殖水质监控系统的具体任务要求为：

用FireBeetle ESP32-E开发板作为控制单元，观察养殖水质参数（温度/浊度/tds/pH值/电位/溶解氧中两项指标以上）的变化，并能把数据上传到IoT网站上，可实时动态显示监测水质的变化情况。

建议搭配：防水温度计/浊度计/tds传感器/pH计/溶氧传感器等两个及以上传感器配合完成。

本次活动期间内对任务一的变体进行了实现，将养殖水质参数更换为常见的温湿度参数，并搭配显示模块。数据上传的IoT 网站更换为自编 Flask 项目，以实现温湿度数据的完全自我管理。

使用器件如下：

FireBeetle ESP32-E 主控板
DFROBOT SEN0414 humidity & temperature sensor SHTC3 温湿度传感器
SSD1306 OLED 显示屏

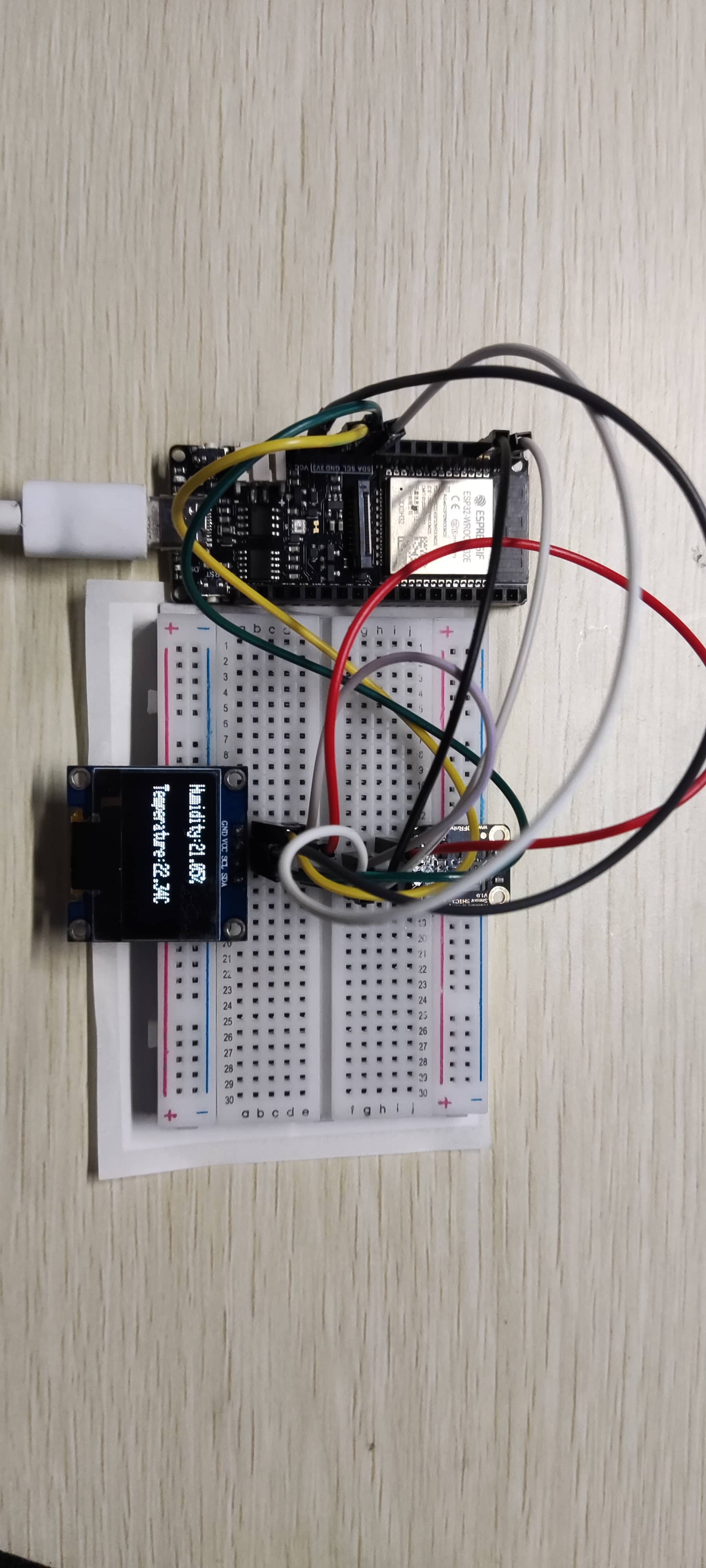

FpkJ3MVmZ2HFrNPdoeu-WLOTZ2oS

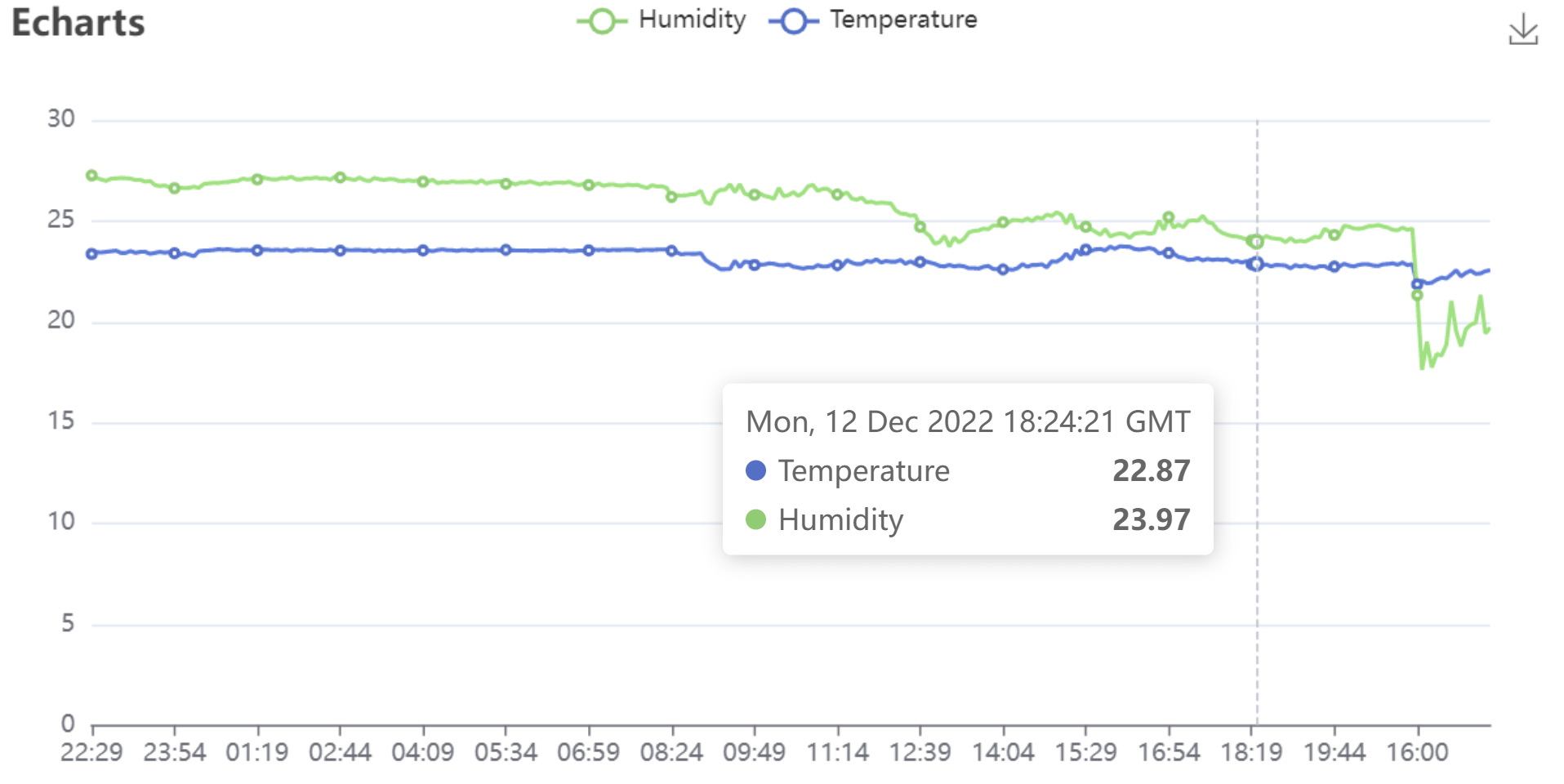

FuzDdsCThUiNIidss-TmeAGpS9tP

开发平台介绍

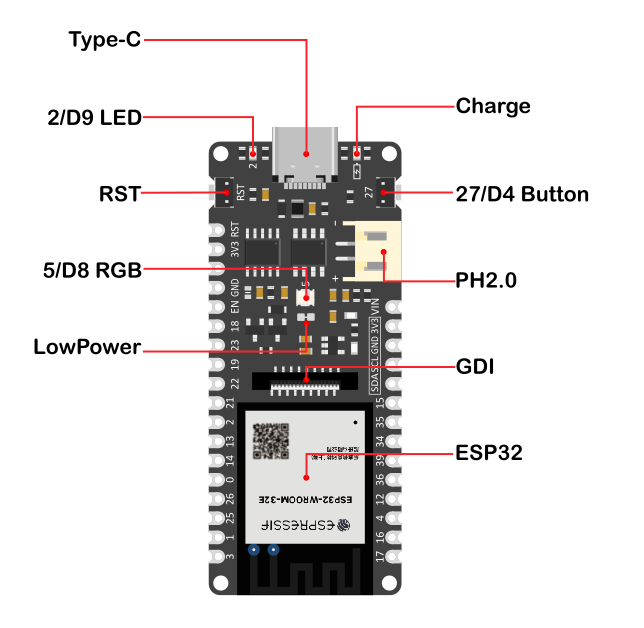

FireBeetle ESP32-E是一款基于ESP-WROOM-32E双核芯片的主控板，它专为IoT设计。

支持WIFI和蓝牙双模通信并具有体积小巧、超低功耗、板载充电电路、接口易用等特性。可灵活的用于家庭物联网改装、工业物联网改装、可穿戴设备等等。

Type-C: USB接口：75v-5.5v
0锂电池接口：3.5-4.2v
2/D9 LED灯：使用2/09号脚控制的LED灯
充电指示灯：指示充电方式的红色LED，通过三种方式指示充电状态：1充满电或末充电时熄灭2、充电时常亮3、USB供电，末连接锂电池时高频闪烁
RST复位引脚：单击复位按钮，将程序复位
5/D8 WS2812指示灯：使用5/D8引脚控制的WS2812RGB灯珠
低功耗焊盘：此焊盈专为低功耗设计，默认为连接状态，使用小刀轻轻刮粉中间的细线即可断开，断开后可降低500u4静态功耗，通过程序控制主控进入睡眠模式后可将功耗降低至131A。注意：焊盘断开后仅UsE方式供电可驱动RGE灯
GD显示接口：DFRobot专用显示屏接口
ESP32模组：乐鑫公司推出的ESP32-E模组
按钮：连接27/D4的按钮

更多参数及上手指南可参考链接：
https://wiki.dfrobot.com.cn/SKUDFR0654FireBeetleBoardESP32E

设计思路

项目整体可分为边缘设备端和服务器端两部分：边缘端采集环境数据，本地显示数值并上传到服务端。服务端负责数据的存储、查询以及可视化。

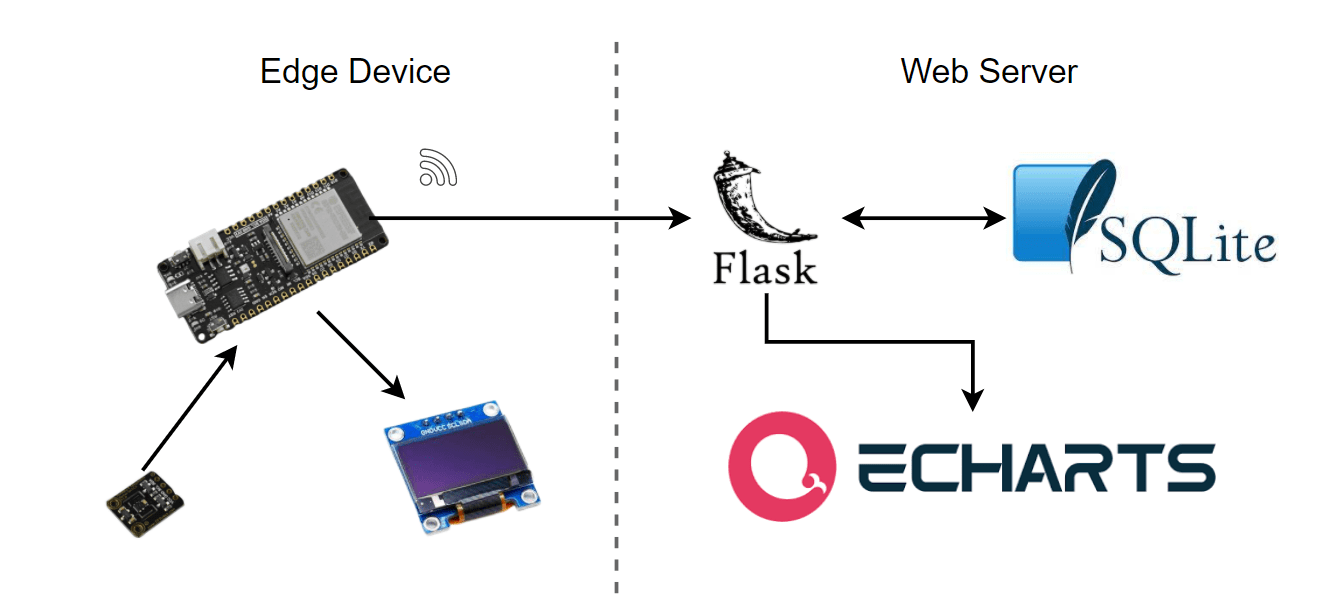

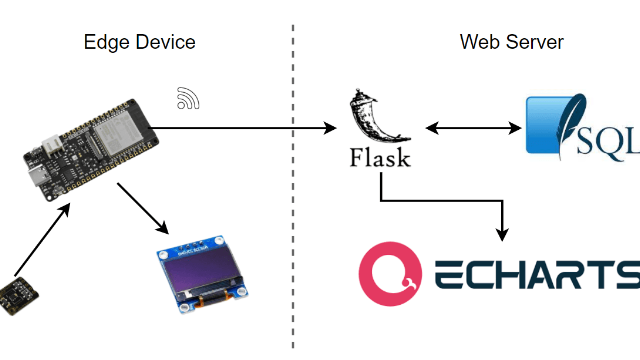

具体结构如下图所示，服务器端以 Flask 作为开发框架，数据使用 SQLite 存储，可视化使用 ECHARTS 库实现。

FofpS5Meuhyyt31kyEZALNGfZzHI

设计要点

SHTC3 传感器官方提供了具体的数据获取代码，ESP32 联网和显示数据也是比较常见的功能，因此整个项目实现起来难度不高。这里对实践过程中遇到的一些问题进行了记录：

双 I2C 设备

SHTC3 和 SSD1306 都使用 I2C 协议进行通信，但 FireBeetle 默认只配置了 21 和 20 两个引脚作为 I2C 端口。通过查阅文档发现，ESP32 芯片包含两个 I2C 控制器，且可以被配置到任意 I/O 口具体方法为：引入 <Wire.h> 库后，在调用 Wire1.begin(); 时传入自定义的 SDA 和 SCL 端口号即可。

ESP32有两个I2C控制器（也称为端口），负责处理两条I2C总线上的通信。每个I2C控制器都可以作为主机或从机运行。引脚21 默认的SDA, 引脚22是默认的SCL
https://wiki.dfrobot.com.cn/SKUDFR0654FireBeetleBoardESP32E

配置 GPIO 12 为 I2C 端口后无法开机

首次编程时将 GPIO 12 引脚配置后发现程序下载后无法开机，经过搜索后发现该引脚实际上是 ESP32 的 Strapping 引脚，与芯片系统的复位相关，12 必须在开机时保证低电平。将引脚进行调整后程序成功执行。

ESP32 共有5 个Strapping 管脚。

MTDI/GPIO12：内部下拉
GPIO0：内部上拉
GPIO2：内部下拉
MTDO/GPIO15：内部上拉
GPIO5：内部上拉

ESP32 发送 POST 请求

封装后的函数如下，首先需要确保联网，之后定义 http 客户端，添加 header，并使用 & 拼接需要发送的变量。最后调用 http.POST() 发送具体的网络请求数据。

// Use the post method to send sensor data
void sendData() {
  if(WiFi.status() == WL_CONNECTED){
    WiFiClient client;
    HTTPClient http;

    http.begin(client, serverName);
    // If you need Node-RED/server authentication, insert user and password below
    //http.setAuthorization("REPLACE_WITH_SERVER_USERNAME", "REPLACE_WITH_SERVER_PASSWORD");

    // Specify content-type header
    http.addHeader("Content-Type", "application/x-www-form-urlencoded");
    // Data to send with HTTP POST
    String httpRequestData = "secret=esp32";
    httpRequestData = httpRequestData + "&temperature=" + T + "&humidity=" + RH;
    // Send HTTP POST request
    int httpResponseCode = http.POST(httpRequestData);
    Serial.print("HTTP Response code: ");
    Serial.println(httpResponseCode);

    // Free resources
    http.end();
  }
  else{
    Serial.println("WiFi Disconnected");
  }
}

网站设计

网站的功能主要是接收来自硬件平台的数据并进行存储，并且能够渲染温湿度变化曲线并展示。本项目中选用的 Web 开发框架为 Flask，由于数据存储需求不高直接使用 SQLite 存储数据。网站主要的实现步骤为：

明确网站功能需求
定义数据模型
编写数据查询及存储路由函数
前端实现数据绘制

数据查询和存储均为 POST 请求，具体参数可以参照源码。

数据模型定义

主要包含温度和湿度两个模型。

class Temperature(db.Model):
    __tablename__ = 'temperature'
    id = db.Column(db.Integer, primary_key=True)
    temperature = db.Column(db.Float)
    time = db.Column(db.DateTime)

    def __init__(self, temperature, time):
        self.temperature = temperature
        self.time = time

    def __repr__(self):
        return '<Temperature %r>' % self.temperature


class Humidity(db.Model):
    __tablename__ = 'humidity'
    id = db.Column(db.Integer, primary_key=True)
    humidity = db.Column(db.Float)
    time = db.Column(db.DateTime)

    def __init__(self, humidity, time):
        self.humidity = humidity
        self.time = time

    def __repr__(self):
        return '<Humidity %r>' % self.humidity

绘图

作图主要使用 Echarts 库，使用 Ajax 发起请求获得数据后进行解析并绘图。

var dom = document.getElementById('container');
var myChart = echarts.init(dom, null, {
    renderer: 'canvas',
    useDirtyRect: false
});
var app = {};

var option;
var data = {};
var settings = {
    "url": "get-ht-data",
    "method": "POST",
    "timeout": 0,
    "headers": {
        "Content-Type": "application/x-www-form-urlencoded"
    },
    "data": {
        "secret": "esp32"
    }
};

$.ajax(settings).done(function (response) {
    data = response;
    option = {
        title: {
            text: 'Echarts'
        },
        tooltip: {
            trigger: 'axis'
        },
        legend: {
            data: ['Humidity', 'Temperature']
        },
        grid: {
            left: '3%',
            right: '4%',
            bottom: '3%',
            containLabel: true
        },
        toolbox: {
            feature: {
                saveAsImage: {}
            }
        },
        xAxis: {
            type: 'category',
            boundaryGap: false,
            data: data['time'],
            axisLabel: {
                formatter: function (value) {
                    return value.split(' ')[4].substr(0, 5);
                }
            }
        },
        yAxis: {
            type: 'value'
        },
        series: [
            {
                name: 'Temperature',
                type: 'line',
                data: data['temperature']
            },
            {
                name: 'Humidity',
                type: 'line',
                data: data['humidity']
            }
        ]
    };

    if (option && typeof option === 'object') {
        myChart.setOption(option);
    }

    window.addEventListener('resize', myChart.resize);
});

总结

感谢 Funpack 活动提供的开发板和器件支持
自己搭建网站需要花费更多的时间，且功能大概率不完整，但能够拥有对数据和服务端显示、接口等内容的完全自主权。
