1.项目要求

自己组装，并通过编程驱动模拟扬声器实现电子琴的功能。

2.实现功能

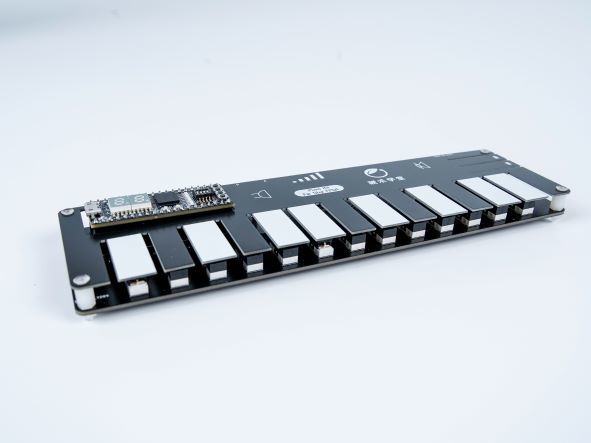

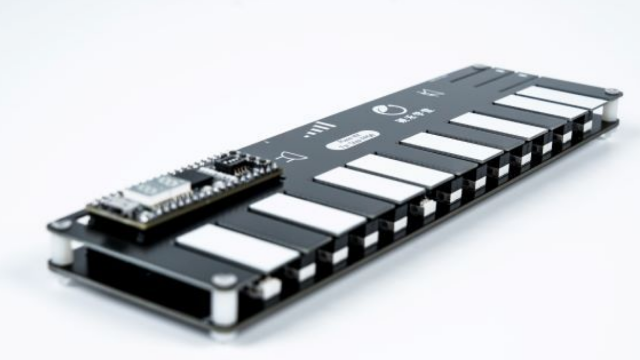

1. 基于套件和工具，自己组装电子琴。

2. 编程基于FPGA实现：

   1. 存储一段音乐，并可以进行音乐播放。

   2. 可以自己通过板上的按键进行弹奏，支持两个按键同时按下（和弦）并且声音不能失真，板上的按键只有13个，可以通过有上方的“上“、”下”两个按键对音程进行扩展。

   3. 使用扬声器进行播放时，输出的音调信号除了对应于该音调的单频正弦波外，还必须包含至少一个谐波分量。

   4. 音乐的播放支持两种方式，这两种方式可以通过开关进行切换：

      1. 当开关切换到蜂鸣器端，可以通过蜂鸣器来进行音乐播放。

      2. 当开关切换到扬声器端，可以通过模拟扬声器来进行音乐播放，每个音符都必须包含基频 + 至少一个谐波分量。

3.项目分析

该项目需要使用小脚丫FPGA与电子琴扩展板，电子琴拓展板与所有小脚丫核心板兼容，本次使用基于Lattice XO2-4000HC的小脚丫FPGA核心模块，通过Diamond进行开发（lattice_diamond_安装配置）。

本项目共需要有两种声音输出方式——蜂鸣器与扬声器。蜂鸣器通过PWM进行驱动，产生的声音效果较差。扬声器则通过PWM和一位DAC后加运放进行驱动，以达到更好的声音效果。

• 2个RGB灯指示扬声器输出或蜂鸣器输出。

• LED显示当前音程。

• 数码管显示按下琴键。

• Key1为系统复位按键。

• SW1为切换音乐盒模式。

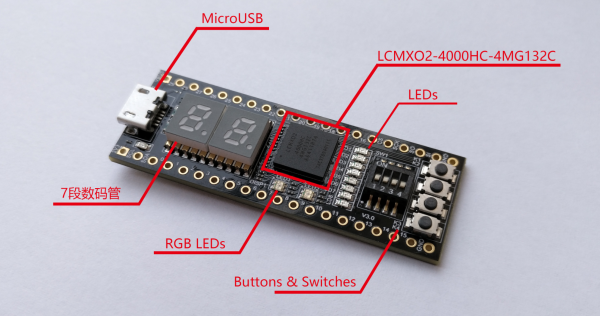

4.硬件结构

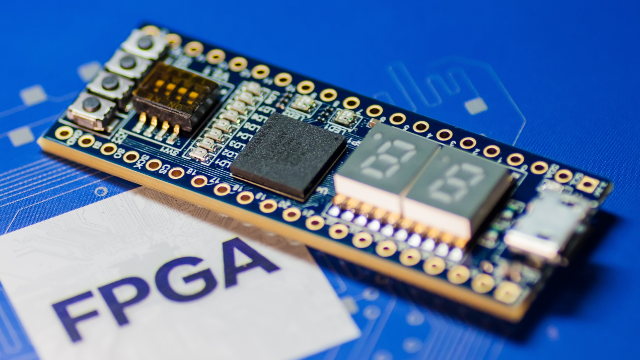

• 核心器件：Lattice LCMXO2-4000HC-4MG132

  • 132脚BGA封装，引脚间距0.5mm，芯片尺寸8mm x 8mm；

  • 上电瞬时启动，启动时间<1ms；

  • 4320个LUT资源， 96Kbit 用户闪存，92Kbit RAM；

  • 2+2路PLL+DLL；

  • 嵌入式功能块（硬核）：一路SPI、一路定时器、2路I2C

  • 支持DDR/DDR2/LPDDR存储器；

  • 104个可热插拔I/O；

  • 内核电压2.5-3.3V；

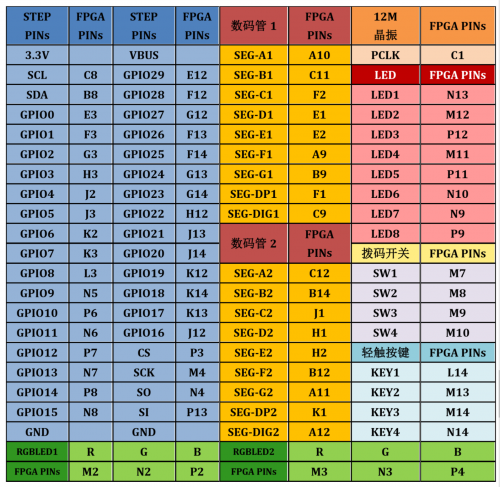

• 板载资源：

  • 两位7段数码管；

  • 两个RGB三色LED；

  • 8路用户LED；

  • 4路拨码开关；

  • 4路按键；

• 36个用户可扩展I/O（其中包括一路SPI硬核接口和一路I2C硬核接口）

• 支持Lattice的开发工具Diamond

• 支持MICO32/8软核处理器

• 板上集成FPGA编程器

• 一路Micro USB接口

• 板卡尺寸52mm x 18mm

5.蜂鸣器

蜂鸣器可以直接参考例程，按下不同按键时调整PWM的频率即可。按键按下时输出，抬起后声音停止。

//当蜂鸣器使能时，计数器按照计数终值（分频系数）计数
always@(posedge clk_in or negedge rst_n_in) begin
   if (!rst_n_in) begin
       time_cnt <= 1'b0;
       end else if (!tone_en) begin
       time_cnt <= 1'b0;
       end else if (time_cnt>= time_end) begin
       time_cnt <= 1'b0;
       end else begin
       time_cnt <= time_cnt + 1'b1;
   end
end
​
//根据计数器的周期，翻转蜂鸣器控制信号
always@(posedge clk_in or negedge rst_n_in) begin
   if (!rst_n_in) begin
       piano_out <= 1'b0;
       end else if (time_cnt == time_end) begin
       piano_out <= ~piano_out; //蜂鸣器控制输出翻转，两次翻转1Hz
       end else begin
       piano_out <= piano_out;
   end
end

6.扬声器

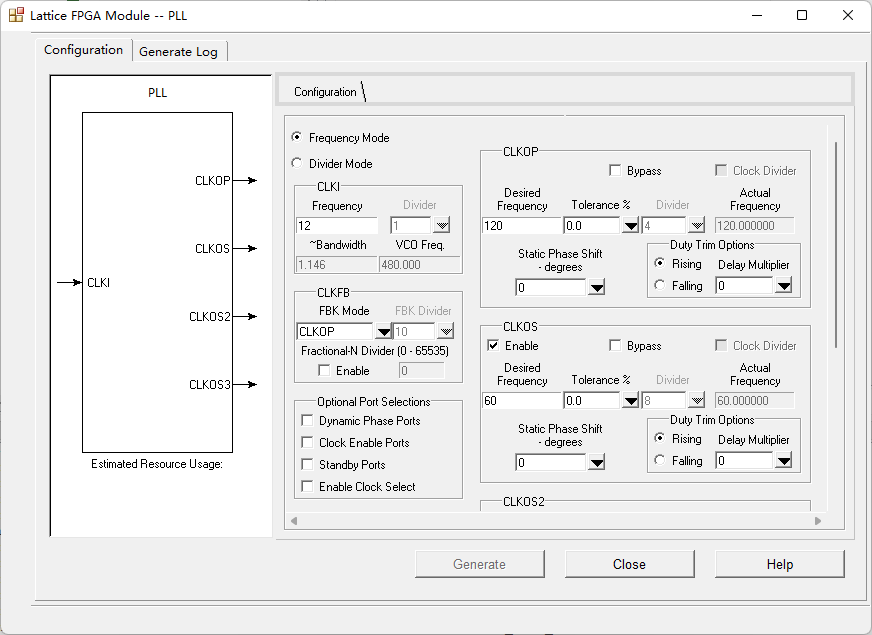

扬声器为达到更好的效果，先使用PLL倍频，输入晶振为12MHz，通过PLL倍频至120MHz。

通过调整PWM波的占空比，以实现不同电压，可以参考简易电子琴设计。

PWM的代码如下：

module PWM(input clk,
           input rst_n,
           input [9:0]duty,
           input pwm_en,
           output pwm_output);

    reg [10:0] pwm_acc;

    always @(posedge clk or negedge rst_n) begin
        if (!rst_n)begin
            pwm_acc <= 0;
        end
        else begin
            pwm_acc <= pwm_acc[9:0]+duty;
        end
    end

    assign pwm_output = pwm_acc[10]&pwm_en;

endmodule

正弦波表预先存储在ROM中，采用EXCEL制作，加入谐波分量（最高至五次谐波），各次比例如下：

按该比例加和后进行归一化处理，再进行整形与十六进制转换，最终的得到256位10bit的正弦波形。

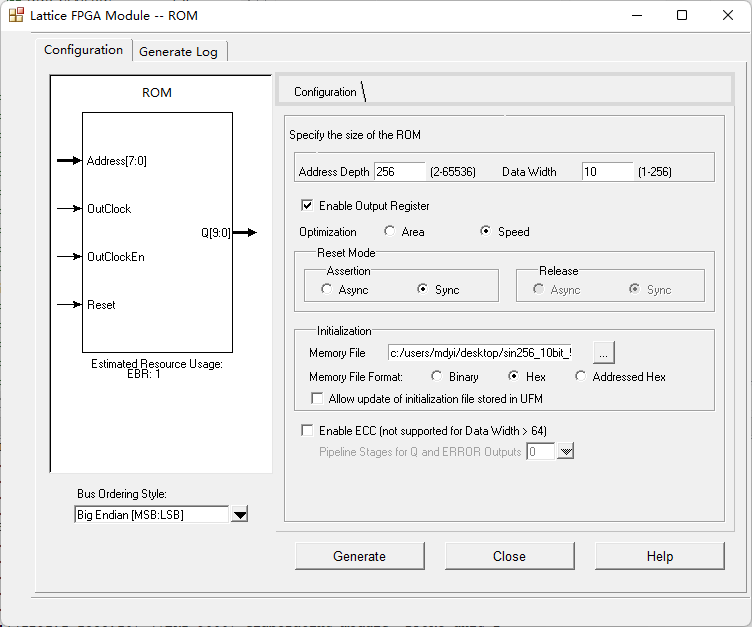

将该数据以mem格式存储后生成ROM，配置如下：

对于不同的音节正弦信号频率不同，修改ROM的时钟频率即可以不同速度输出正弦波，以达到输出不同频率正弦波的作用。

   ReadSinData ReadSinData1(
    .clk(clk),
    .rst_n(rst_n),
    .tone_en(tone_en),
    .tone(tone1),
    .sin_out(sin_out1)
    );

    PWM PWM(
    .clk(clk),
    .rst_n(rst_n),
    .duty(pwm_duty),
    .pwm_en(tone_en),
    .pwm_output(piano_out)
    );

7.和弦

和弦时例化3个读取ROM的模块，输入不同音节频率，将输出结果合成即可。

   ReadSinData ReadSinData1(
    .clk(clk),
    .rst_n(rst_n),
    .tone_en(tone_en),
    .tone(tone1),
    .sin_out(sin_out1)
    );

    ReadSinData ReadSinData2(
    .clk(clk),
    .rst_n(rst_n),
    .tone_en(chord_en),
    .tone(tone2),
    .sin_out(sin_out2)
    );

    ReadSinData ReadSinData3(
    .clk(clk),
    .rst_n(rst_n),
    .tone_en(chord_en),
    .tone(tone3),
    .sin_out(sin_out3)
    );
​
assign chord_out  = (sin_out1 + sin_out2 + sin_out3)/3;

8.音乐盒

预先存储一段乐谱在ROM中，控制音符以0.5s的速度播放，演示中播放的是小星星。

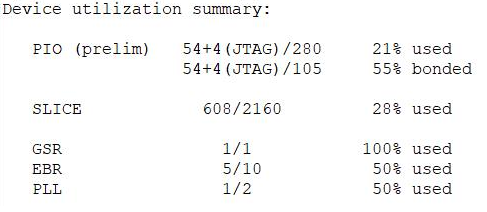

9.资源占用

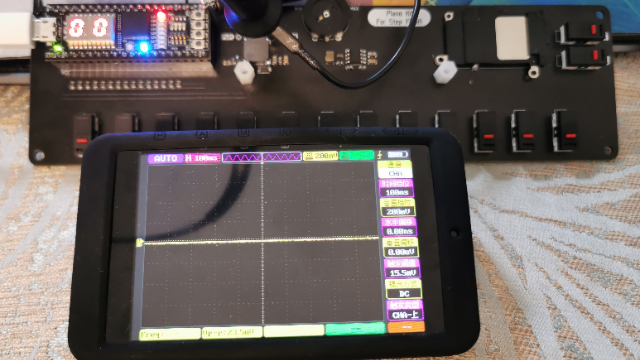

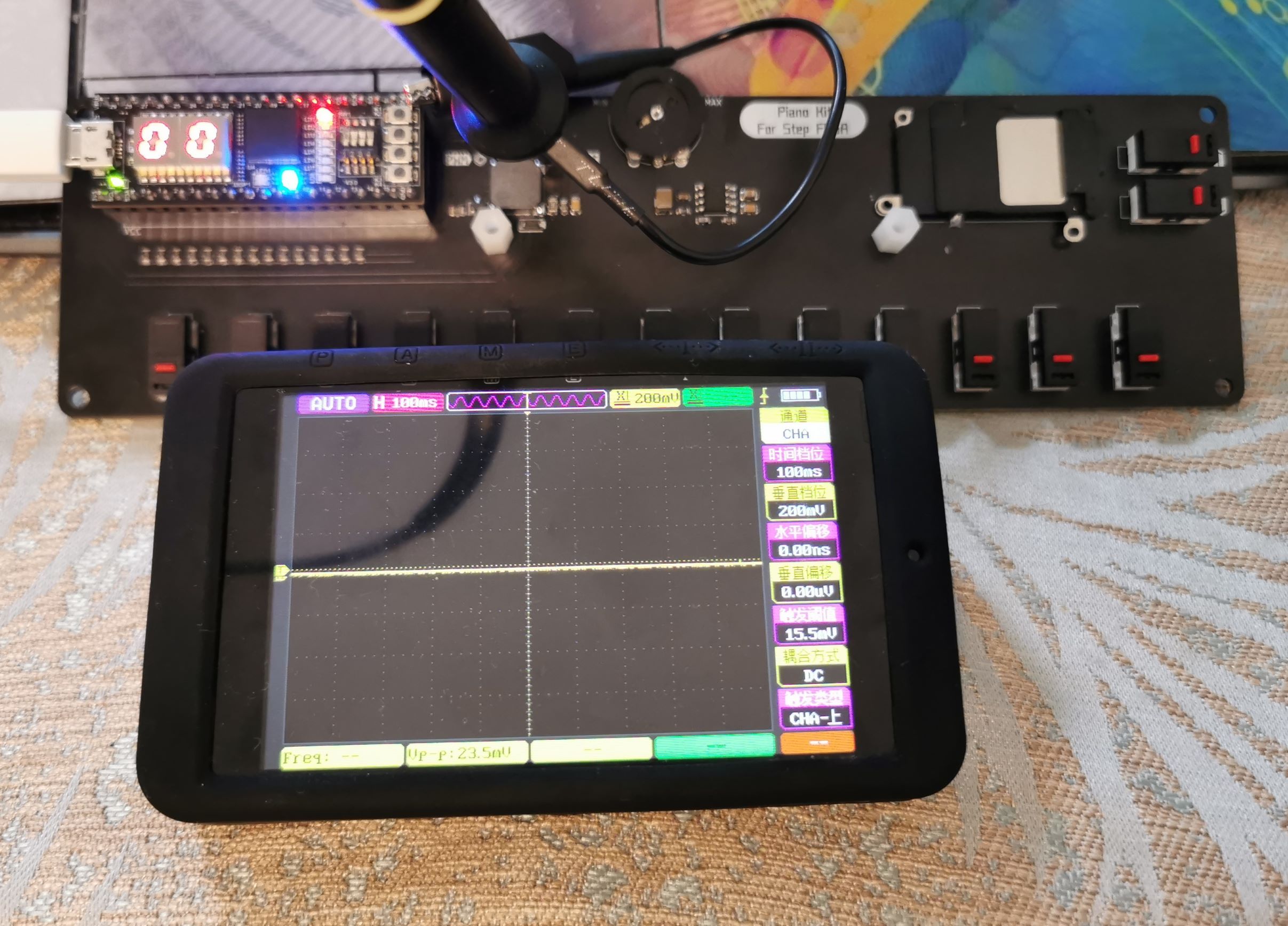

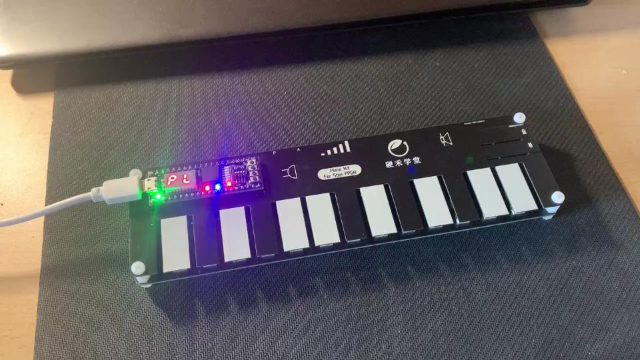

10.实物演示

演示视频见b站链接。

11.心得体会

• Diamond与Quartus使用上界面相似，但IP核的使用体验比Quartus差。

• 和弦的种类较多，只设置了1 3 5的和弦，其他和弦种类未进行设置。

12.附件

链接：https://pan.baidu.com/s/1kk9RoY3Ls0tt1VMOvek-hA?pwd=64ir 提取码：64ir
