使用edge-impulse进行NN模型的训练。受限于非会员的限制，模型无法搭建的很大，不过对于简单的声纹信息处理来说足够。并且在NDP芯片上的网络大小也是受到限制的。

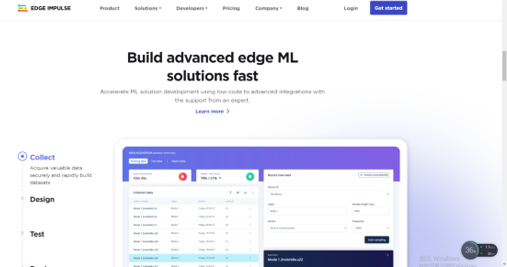

图1 Edge-impulse网页

收集语音数据：使用火山引擎的语音合成数据进行训练。加入噪声数据。

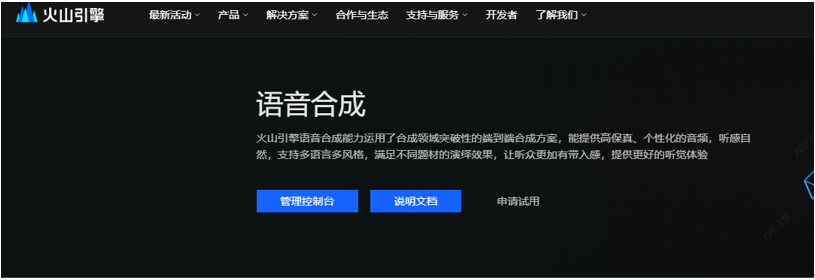

图2火山引擎网页

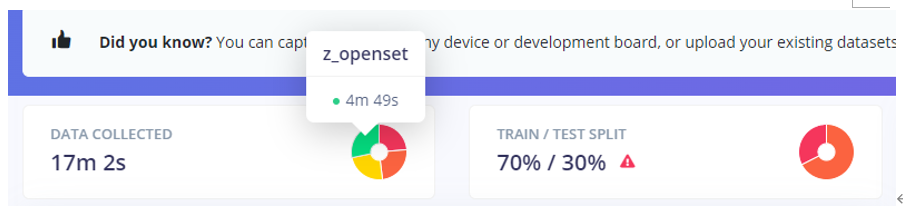

数据集构成：总长度为17min，每段语音长度在1s至2s之间，标签为male、female、little和噪声集openset。

图3 数据信息

声纹识别理论：傅里叶变换和梅尔尺度变换

我们常说的声音信号，都是由各种不同频率的声波组成而来的，如下图所示，我们能看到的其实只有一个矩形波，但它背后是由许许多多的正弦波叠加而成。这些正弦波按照频率从低到高从前向后排列开来，而每一个波的振幅也都是不同。所以为了能得到这个信号更多维度的信息（即从时域的信息转换成频域的信息），此时就需要傅里叶变换了。

首先考虑一个连续信号 f(x) 的傅里叶变换，如下

在实际应用中，计算机只能处理离散信号，我们得到离散傅里叶变换(DFT)，如下

而现在，计算机直接采用的是快速傅里叶变换(FFT)，结果是与DFT一样的。

傅里叶变换到声谱图spectrogram

声谱图是我们最终处理的目标。不同的人的音色之所以不同，原因在于大家发音的过程中的谐波成分有所区别，人耳以及背后的大脑通过处理这个信息，得到了我们对声音的印象，通过大脑这个神经网络，我们可以区别不同人的声音。对于我们的芯片上的神经网络而言，用声谱图提取信息就十分重要。

短时傅里叶变换定义如下：

通过分帧的策略，将连续的声音信号进行分段的捕捉，正好可以利用STFT。

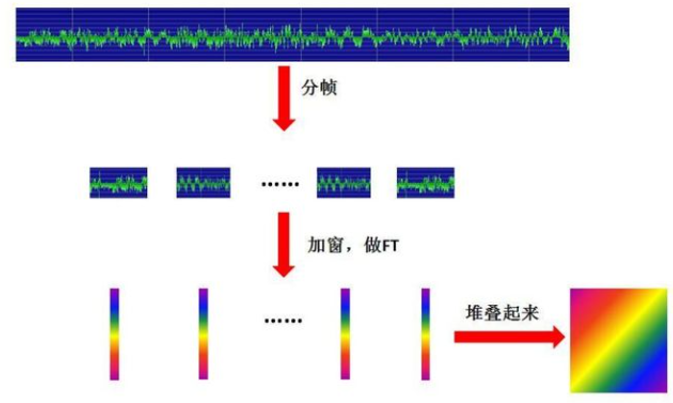

然后我们就要对分帧后的信号进行快速傅里叶变换（FFT），最后把每一帧的结果沿另一个维度堆叠起来，得到类似于一幅图的二维信号形式，然后就可以得到声谱图了。

图4 原理图

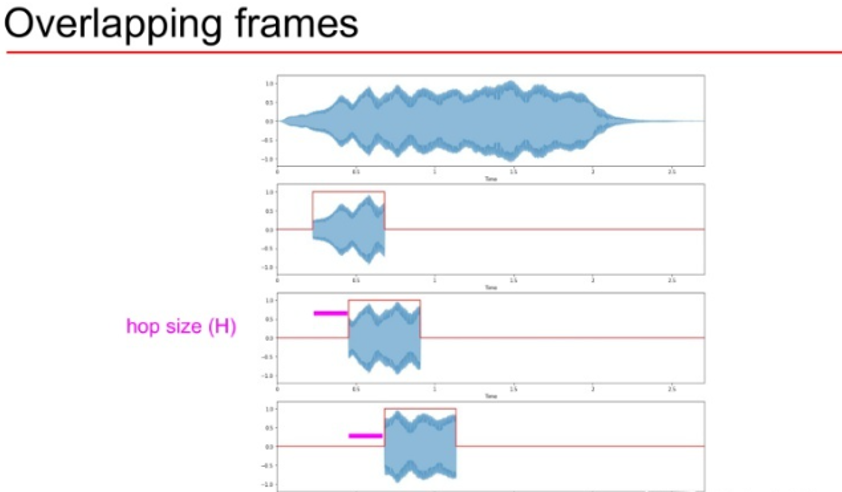

需要注意的是，帧与帧之间必须有一定的重叠，这个overlap有利于整体的连贯性。

图5图 帧间隔混叠策略

所以处理的过程是从信号的左端向右滑动。伪代码为

梅尔尺度，梅尔滤波器和梅尔频谱

梅尔尺度（Mel Scale）是建立从人类的听觉感知的频率——Pitch到声音实际频率直接的映射。频率的单位是赫兹（Hz），人耳能听到的频率范围是20-20000Hz，但人耳对Hz这种标度单位并不是线性感知关系，例如，若把音调频率从1000Hz提高到2000Hz，我们的耳朵只能觉察到频率似乎提高了一些而不是一倍。但是通过把频率转换成美尔尺度，我们的特征就能够更好的匹配人类的听觉感知效果。从频率到梅尔频率的转换公式如下：

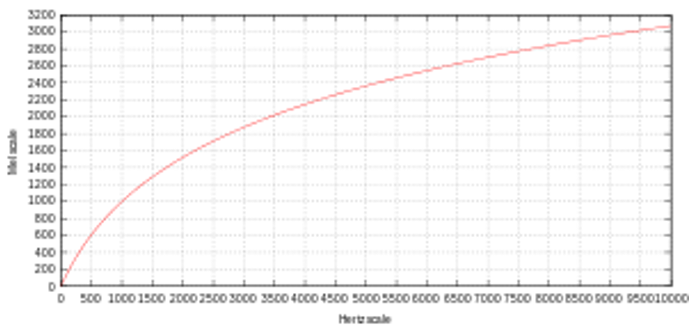

我们可以观察一下转换后的映射图，可以发现人耳对于低频声音的分辨率要高于高频的声音，因为赫兹到梅尔是log的关系，所以当频率较小时，mel随Hz变化较快；当频率很大时，mel的上升很缓慢，曲线的斜率很小。这说明了人耳对低频音调的感知较灵敏，在高频时人耳是很迟钝的，梅尔标度滤波器组启发于此。

图6 听觉感知灵敏度

为了模拟人耳对声音的感知，人们发明的梅尔滤波器组。一组大约20-40(通常26)个三角滤波器组，它会对上一步得到的周期图的功率谱估计进行滤波。而且区间的频率越高，滤波器就越宽(但是如果把它变换到美尔尺度则是一样宽的)。为了计算方便，我们通常把26个滤波器用一个矩阵来表示，这个矩阵有26行，列数就是傅里叶变换的点数。

图7 梅尔频谱MFCC特征提取策略

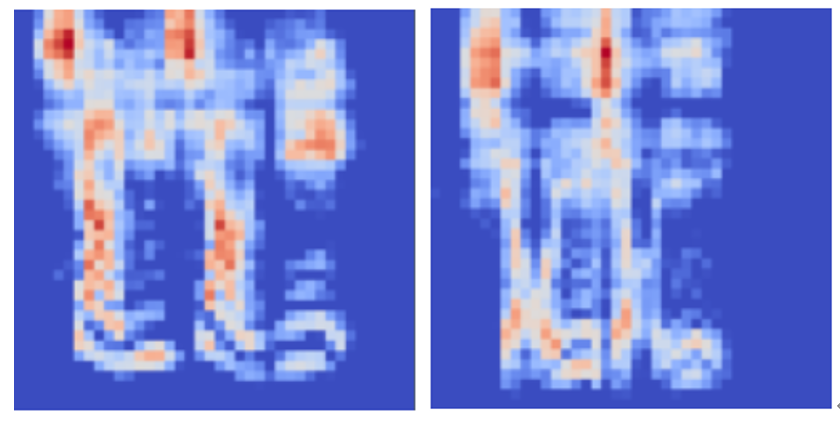

前处理后的噪声信号，有用信号对比



（1）福特福特

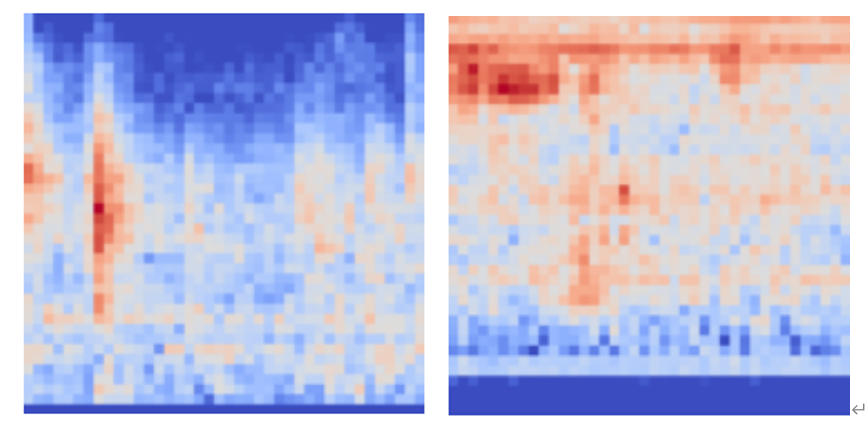

（2）洗衣机、吸尘器噪声

图8数据信息对比图



模型训练

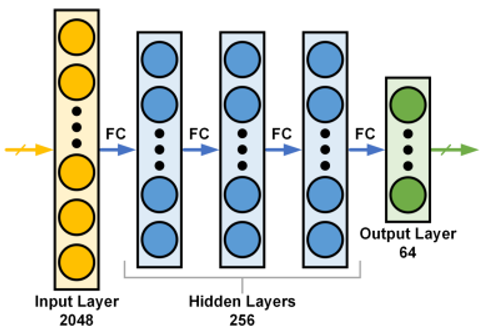

选择classification，五层全连接网络。查看NDP芯片的内置网络，由于我们的MFCC信号是40*40输入，最后分类结果为4，满足输入输出的需求。

图9 NDP

全连接神经网络利用反向传播，通过多次训练逐步调整神经元的参数，最终提取出我们预先处理好的信号中利于判断声音类别的特征。

我们将事先提取出的梅尔频谱作为输入传递到网络中，经过每个神经元后，最终产生一个输出值，并通过输出值根据损失函数（loss function）产生一个损失值（loss），常用的损失函数有平方损失函数和对数似然损失函数。

利用上次网络中计算出的损失值，我们采取梯度下降方法来降低每次训练后得到的损失值，最终使网络的输出与我们先前的预期基本一致。梯度下降方法的计算公式如下:

构建好模型之后，利用edge-impulse开始训练

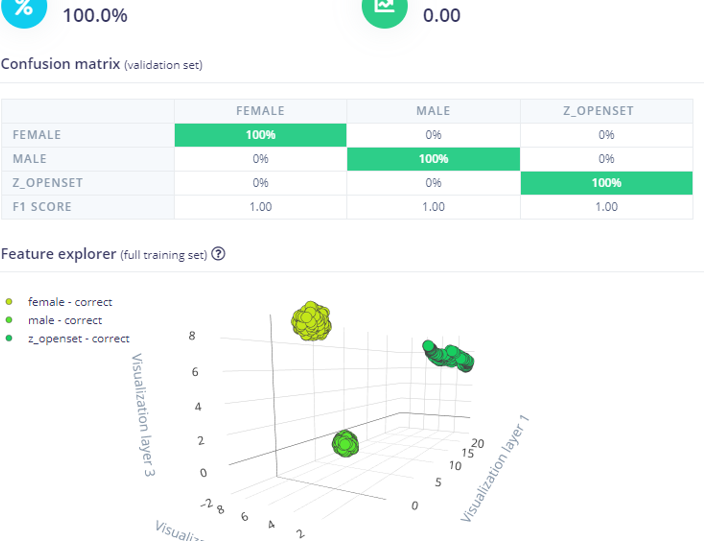

由于训练语音较为简单，分类情况在测试集上验证效果很好。

生成NDP库的NN包文件，通过bash刷入NDP芯片内。模型训练结束。



Arduino工程建立

开发板支持arduino开发，对应的arduino核心板类型为MKZ，安装相关的开发库文件后，可以对示例工程进行编译。

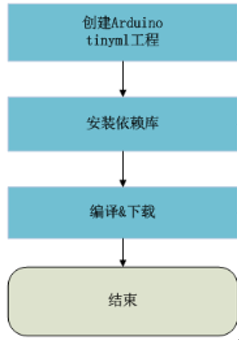

图10编译流程图

其中NDP库通过poll命令得到识别结果，通过在arduino主函数中加入我们想要的逻辑就可以完成识别判断。此外将训练结果从debug串口的sercom3发送出去，给到树莓派，树莓派将识别到的声纹信息进行下一步的处理。比如，将车内语音替换为我们预先驾驶员喜欢的声音。

关于噪声

处理噪声的关键在于加入无关集，根据背景噪声的不同，分析噪声的频率。并且将所有容易误触发的噪声打openset标签，retrain之后更新模型就可以大幅提高准确率，减少误触发

实现结果展示：视频最后1min

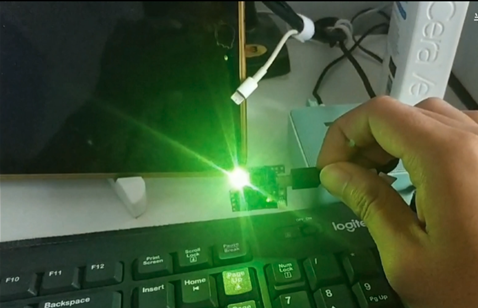

关键词1 你好福特 绿灯

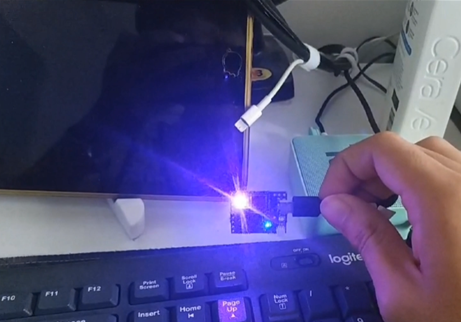

关键词2 开门 蓝灯
