1 项目介绍

利用RP2040以及所配套的240*240的屏幕进行复古FC游戏《坦克大战》，玩家控制所属黄色坦克，在设计地形中与所创造的敌方绿坦克进行相互攻击，从而消灭全部敌方坦克取得胜利。

2 设计思路

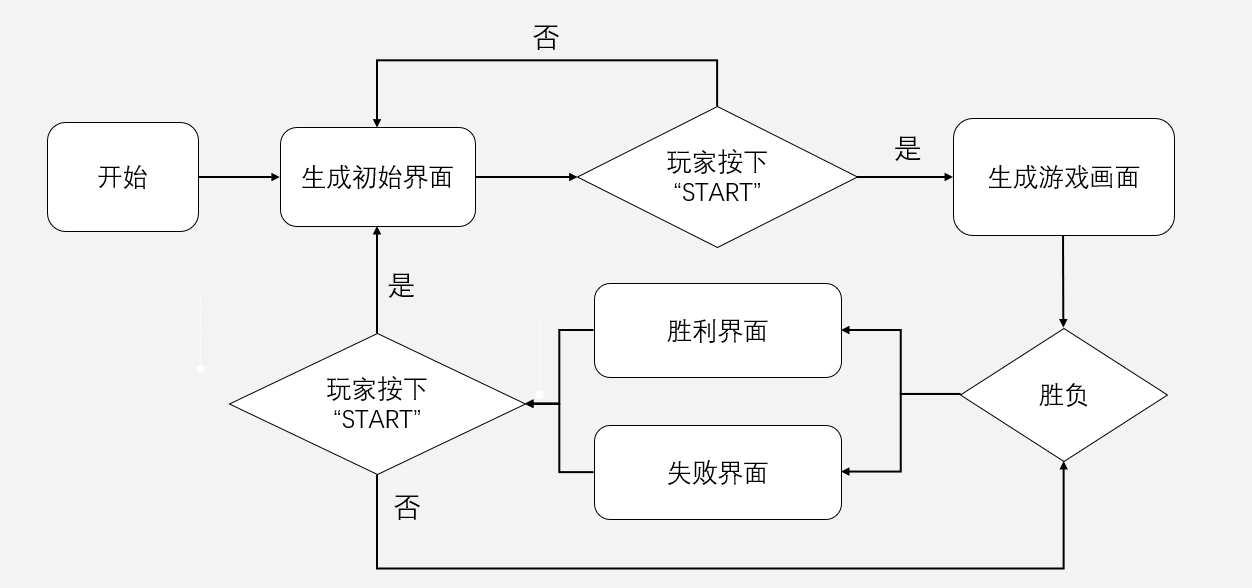

2.1 游戏界面设计与控制

游戏开始界面提示玩家按键“START”进入游戏，循环判定，在游戏界面中胜负判定后进入结算画面，然后提示用户按键“START”返回初始画面，重新开始游戏。主要的界面通过原版FC《坦克大战》中的开始界面和关卡选择界面。

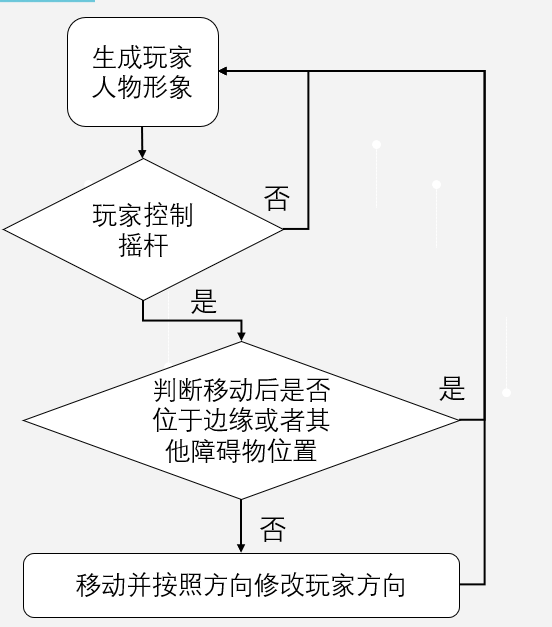

2.2  玩家移动控制

通过检测st7789四向摇杆的状态触发对于玩家坦克的控制，上下左右检测以及是否碰到障碍物和边缘，如符合条件，则通过图像消失和再生成实现对于玩家坦克移动的动画。从网上下载《FC版坦克大战》并进行素材截取后，获取到关于开始界面，地形、玩家形象以及敌人等素材后，在屏幕上得以显示。

2.3 子弹生成与飞行

子弹作为像素块，与玩家控制的坦克类似，这里不过多赘述。

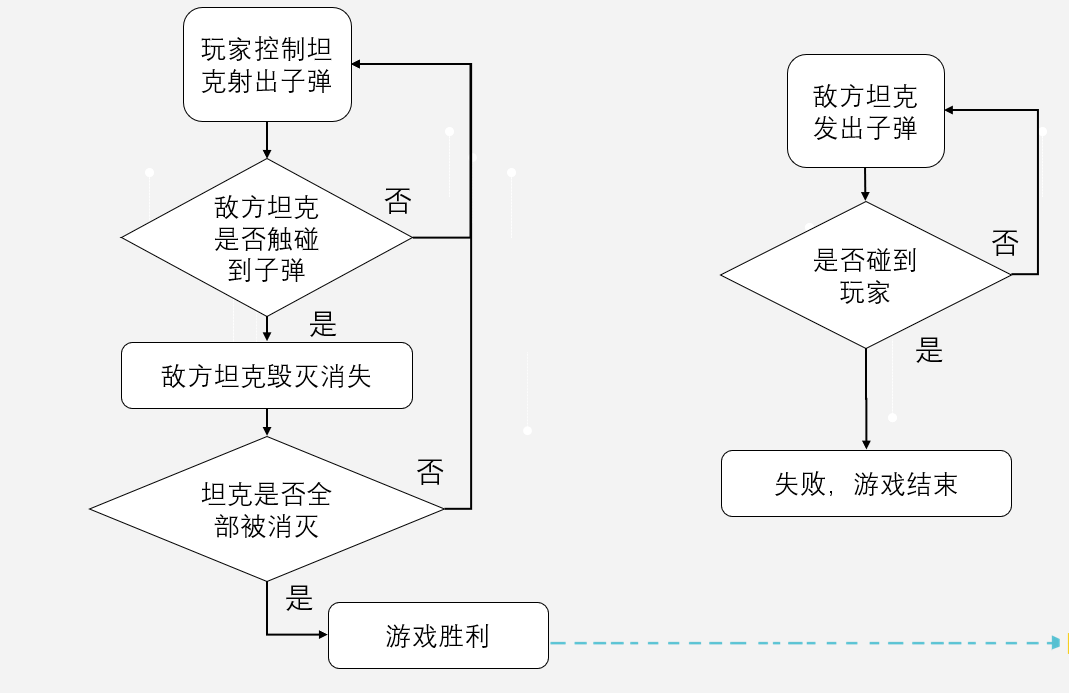

2.4 游戏胜负判定

与原版FC《坦克大战》相似，当消灭敌方全部坦克后，获得胜利。若被子弹打中，则游戏失败。然后对于所发射的子弹等进行每一帧的位置判定，碰到墙壁或碰到敌人触发条件。最后，背景音乐采用定时器，在每一拍产生中断后控制蜂鸣器产生相应音调，在游戏同时产生BGM。

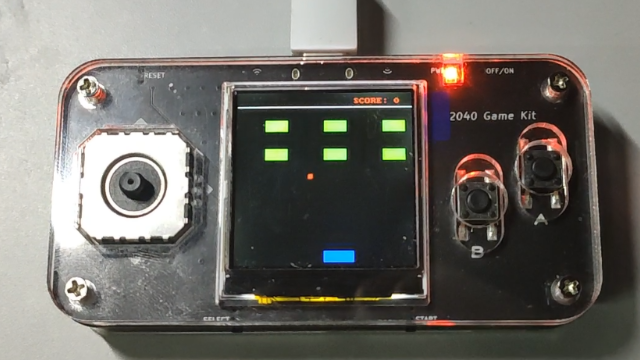

3 硬件介绍

采用树莓派Pico核心芯片RP2040：双核Arm Cortex M0+内核，可以运行到133MHz，264KB内存；性能强大、高度灵活的可编程IO可用于高速数字接口，片内温度传感器、并支持外部4路模拟信号输入，内部ADC采样率高达500Ksps、12位精度，支持MicroPython、C、C++编程。包括一些配套的设备例如：我所用到的240*240分辨率的彩色IPS LCD，控制器为ST7789四向摇杆 + 2个轻触按键板上外扩2MB Flash，预刷MicroPython的UF2固件，一个三轴姿态传感器MMA7660和一个蜂鸣器。

4 代码介绍

4.1 玩家控制

利用machine中的ADC对于四向摇杆的状态进行提取，从而得到x与y，通过if语句对其进行判断。首先对于障碍物和边缘判定，即是否满足移动的条件，若玩家坦克可以进行移动，首先利用库函数中的将其上一位置图像融入背景即消失，然后在新的坐标生成新的图像，达成移动的样子，同时根据摇杆方向改变其图形，保存方向以做子弹方向。

x=int(user_x.read_u16()*(240-0)/0xffff)
y=int(user_y.read_u16()*(240-0)/0xffff)

        #player moving

        #wall
if  x < 30 and (player_x <= 15 or (player_y >= 15 and player_y <= 195 and player_x <= 45)):
            player_x = player_x
elif x > 200 and (player_x >= 225 or (player_y >= 15 and player_y <= 195 and player_x >= 195)):
            player_x = player_x
elif y < 30 and (player_y <= 15 or (player_y <= 195 and (player_x <= 45 or player_x >= 195))):
            player_y = player_y
elif y > 200 and (player_y >= 225 or (player_y >= 15 and (player_x <= 45 or player_x >= 195))):
            player_y = player_y
else:
            if x < 30 :
                display.fill_rect(player_x-15,player_y-15,30,30,BLACK)
                player_x = player_x - 5
                display.blit_buffer(tank_left,player_x-15,player_y-15, 30, 30)
                player_direction = 3

            elif x > 200 :
                display.fill_rect(player_x-15,player_y-15,30,30,BLACK)
                player_x = player_x + 5
                display.blit_buffer(tank_right,player_x-15,player_y-15, 30, 30)
                player_direction = 4

            elif y < 30 :
                display.fill_rect(player_x-15,player_y-15,30,30,BLACK)
                player_y = player_y - 5
                display.blit_buffer(tank_up,player_x-15,player_y-15, 30, 30)
                player_direction = 1

            elif y > 200 :
                display.fill_rect(player_x-15,player_y-15,30,30,BLACK)
                player_y = player_y + 5
                display.blit_buffer(tank_down,player_x-15,player_y-15, 30, 30)
                player_direction = 2

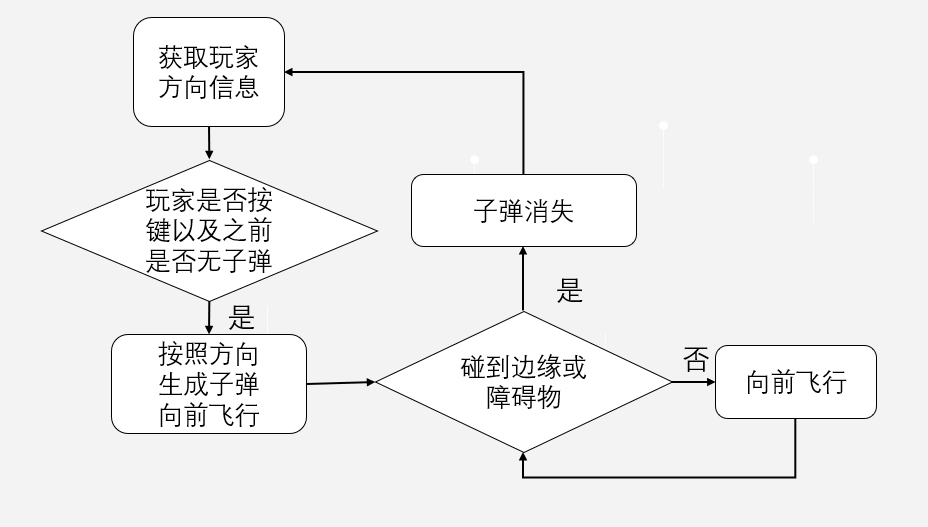

4.2 子弹生成与飞行

根据上述保存的坦克方向付于子弹的初始方向，同时循环检测按键A的状态，如果判断A按键按下后则生成子弹（bullet_begin），敌方和玩家坦克均要生成，所以利用for循环不断判定，对于每个子弹都需要判定是否与玩家的坦克坐标重合，如有碰撞则判断游戏结束。子弹飞行与坦克移动动画原理相似，这里不过多阐述

for i in range(0,number):
            #bullet start
            if(bullet_x[i] > player_x-15 and bullet_x[i] < player_x+15 and bullet_y[i] > player_y-15 and bullet_y[i] < player_y+15):
                lose_flag = 1
                break
            if i == 0:
                if buttonValueA == 0 and bullet[i] == 0:
                    bullet_begin[i] = 1
                    bullet_direction[i] = player_direction
                if bullet_begin[i] == 1:
                    bullet[i] = 1
                    bullet_begin[i] = 0
                    if bullet_direction[i] == 1:#up
                        x_begin[i] = player_x
                        y_begin[i] = player_y-15-3

                    elif bullet_direction[i] == 2:#down
                        x_begin[i] = player_x
                        y_begin[i] = player_y+15+3

                    elif bullet_direction[i] == 3:#left
                        x_begin[i] = player_x-15-3
                        y_begin[i] = player_y

                    elif bullet_direction[i] == 4:#right
                        x_begin[i] = player_x+15+3
                        y_begin[i] = player_y

                    bullet_x[i] = x_begin[i]
                    bullet_y[i] = y_begin[i]
                    display.fill_rect(bullet_x[i]-3,bullet_y[i]-3,6,6,WHITE)
            else:
                if bullet[i] == 0 and enemy_life[i] == 1:
                    bullet_begin[i] = 1
                if bullet_begin[i] == 1:
                    bullet[i] = 1
                    bullet_begin[i] = 0
                    bullet_x[i] = x_begin[i]
                    bullet_y[i] = y_begin[i]
                    display.fill_rect(bullet_x[i]-3,bullet_y[i]-3,6,6,WHITE)

            #bullet moving
            if bullet[i] == 1:
                display.fill_rect(bullet_x[i]-3,bullet_y[i]-3,6,6,BLACK)
                if bullet_direction[i] == 1:
                        if (bullet_y[i]-6 <= 180 and (bullet_x[i] <= 30 or bullet_x[i] >= 210)) or (bullet_y[i]-6 <= 30 and (bullet_x[i] <= 30 or bullet_x[i] >= 210)):
                            bullet[i] = 0
                        elif bullet_y[i] >= 6:
                            bullet_y[i] = bullet_y[i] - 6
                            display.fill_rect(bullet_x[i]-3,bullet_y[i]-3,6,6,WHITE)
                        else :
                            bullet[i] = 0

                elif bullet_direction[i] == 2:
                        if (bullet_y[i]+6 <= 180 and (bullet_x[i] <= 30 or bullet_x[i] >= 210)) or (bullet_y[i]+6 <= 30 and (bullet_x[i] <= 30 or bullet_x[i] >= 210)):
                            bullet[i] = 0
                        elif bullet_y[i] <= 234:
                            bullet_y[i] = bullet_y[i] + 6
                            display.fill_rect(bullet_x[i]-3,bullet_y[i]-3,6,6,WHITE)

                        else :
                            bullet[i] = 0

                elif bullet_direction[i] == 3:
                        if (bullet_y[i] <= 180 and (bullet_x[i]-6 <= 30 or bullet_x[i]-6 >= 210)) or (bullet_y[i] <= 30 and (bullet_x[i]-6 <= 30 or bullet_x[i]-6 >= 210)):
                            bullet[i] = 0
                        elif bullet_x[i] >= 6 :
                            bullet_x[i] = bullet_x[i] - 6
                            display.fill_rect(bullet_x[i]-3,bullet_y[i]-3,6,6,WHITE)
                        else:
                            bullet[i] = 0

                elif bullet_direction[i] == 4:
                        if (bullet_y[i] <= 180 and (bullet_x[i]+6 <= 30 or bullet_x[i]+6 >= 210)) or (bullet_y[i] <= 30 and (bullet_x[i]+6 <= 30 or bullet_x[i]+6 >= 210)):
                            bullet[i] = 0
                        elif bullet_x[i] <= 234:
                            bullet_x[i] = bullet_x[i] + 6
                            display.fill_rect(bullet_x[i]-3,bullet_y[i]-3,6,6,WHITE)
                        else :
                            bullet[i] = 0

4.3 游戏界面选择与设计

生成初始界面，通过while循环判定“START”按键状态，若“START”按下后进入游戏画面，调用GAME函数，即上述游戏界面以及运行画面，当游戏胜负判定后进入结算界面，提示用户按下“START”返回初始界面，循环判定后返回初始界面。

while True:
    #begin
    display.blit_buffer(begin,0,40,240,82)
    display.text(font2,"START",80,150)
    time.sleep_ms(500)
    image002 = "stage1.bin"
    f002 = open(image002, 'rb')
    while True:
        buttonValueStart = buttonStart.value()
        buttonValueSelect = buttonSelect.value()
        if buttonValueStart == 0:
            display.fill_rect(0,0,240,240,BLACK)
            break
    #stage1
    for column in range(1,239):
        buf=f002.read(478)
        display.blit_buffer(buf, 1, column, 240, 1)
    time.sleep(2)
    display.fill_rect(0,0,240,240,BLACK)
    #game
    flag = Game(display)
    if flag == [True,False]:
        while True:
            buttonValueStart = buttonStart.value()
            if buttonValueStart == 0:
                display.fill_rect(0,0,240,240,BLACK)
                break

    elif flag == [False,True] :
        while True:
            buttonValueStart = buttonStart.value()
            if buttonValueStart == 0:
                display.fill_rect(0,0,240,240,BLACK)
                break

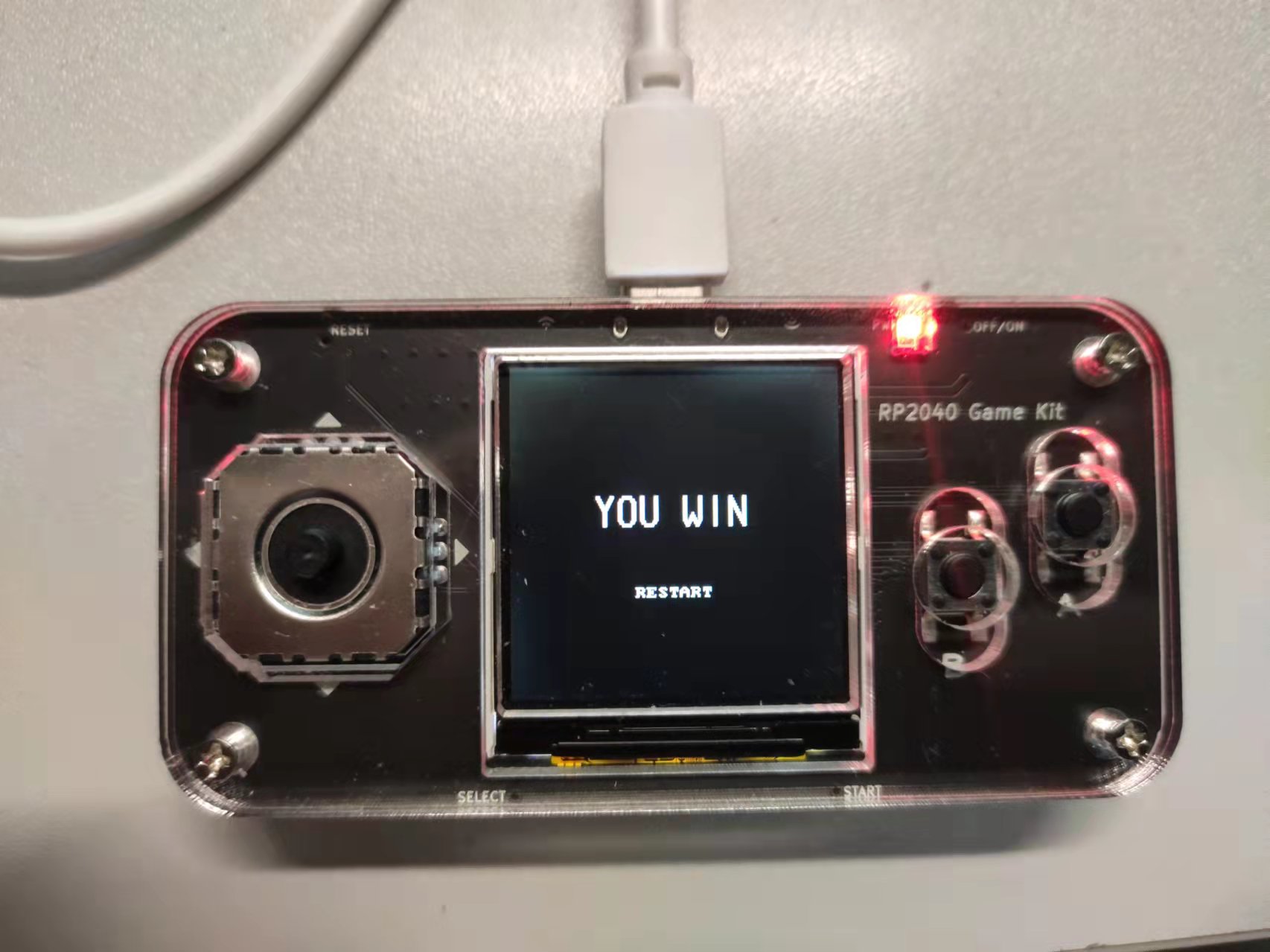

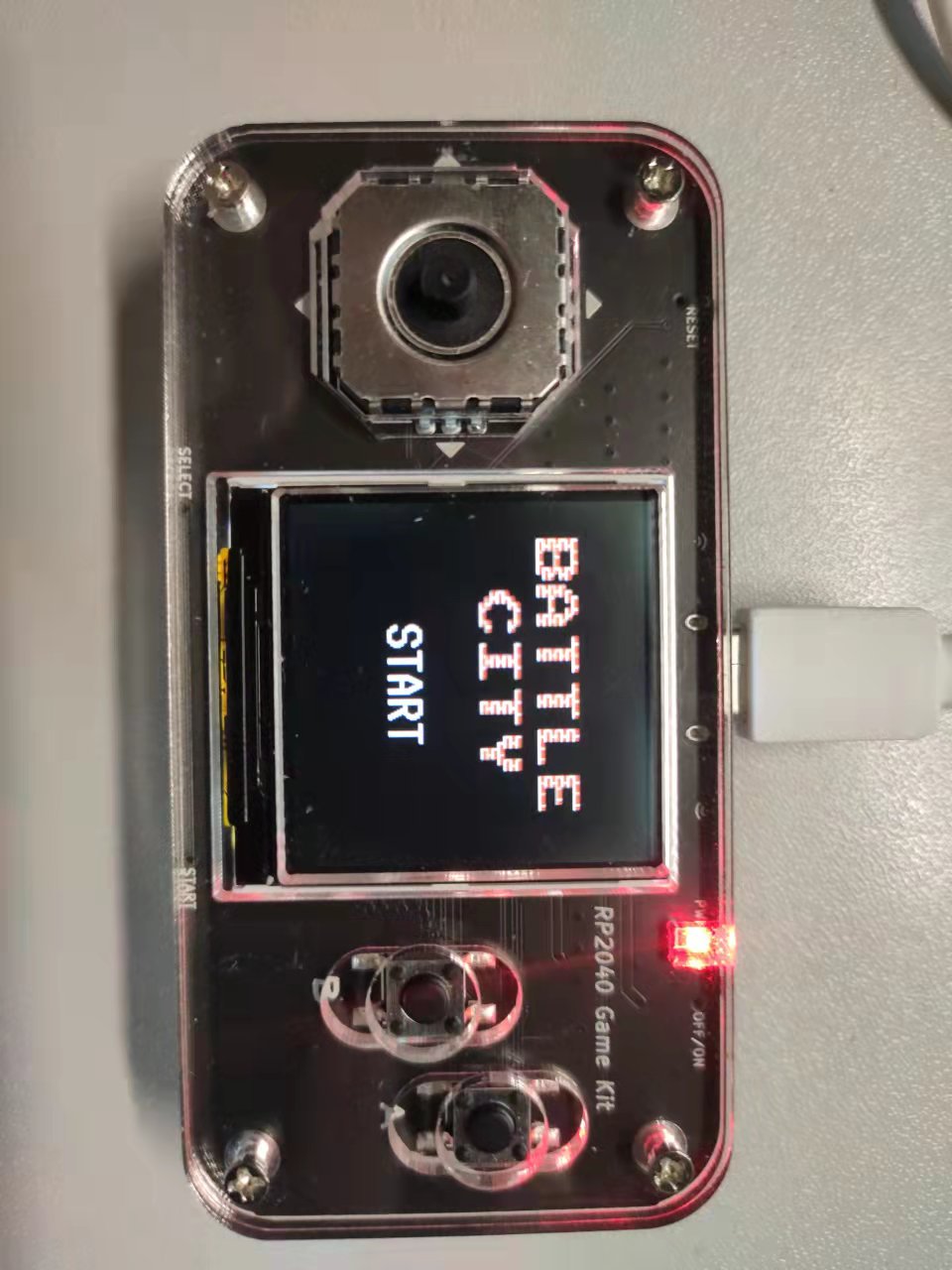

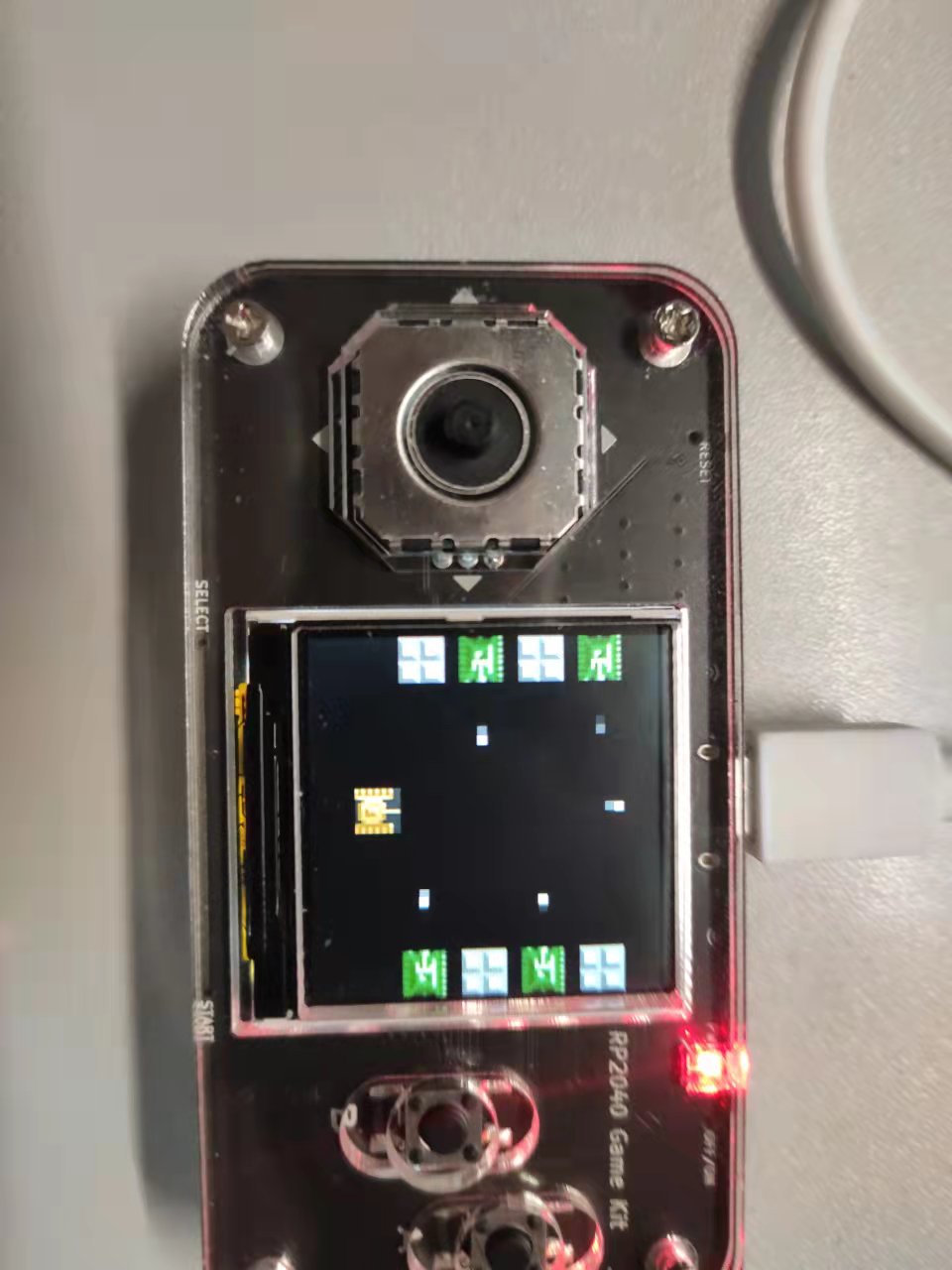

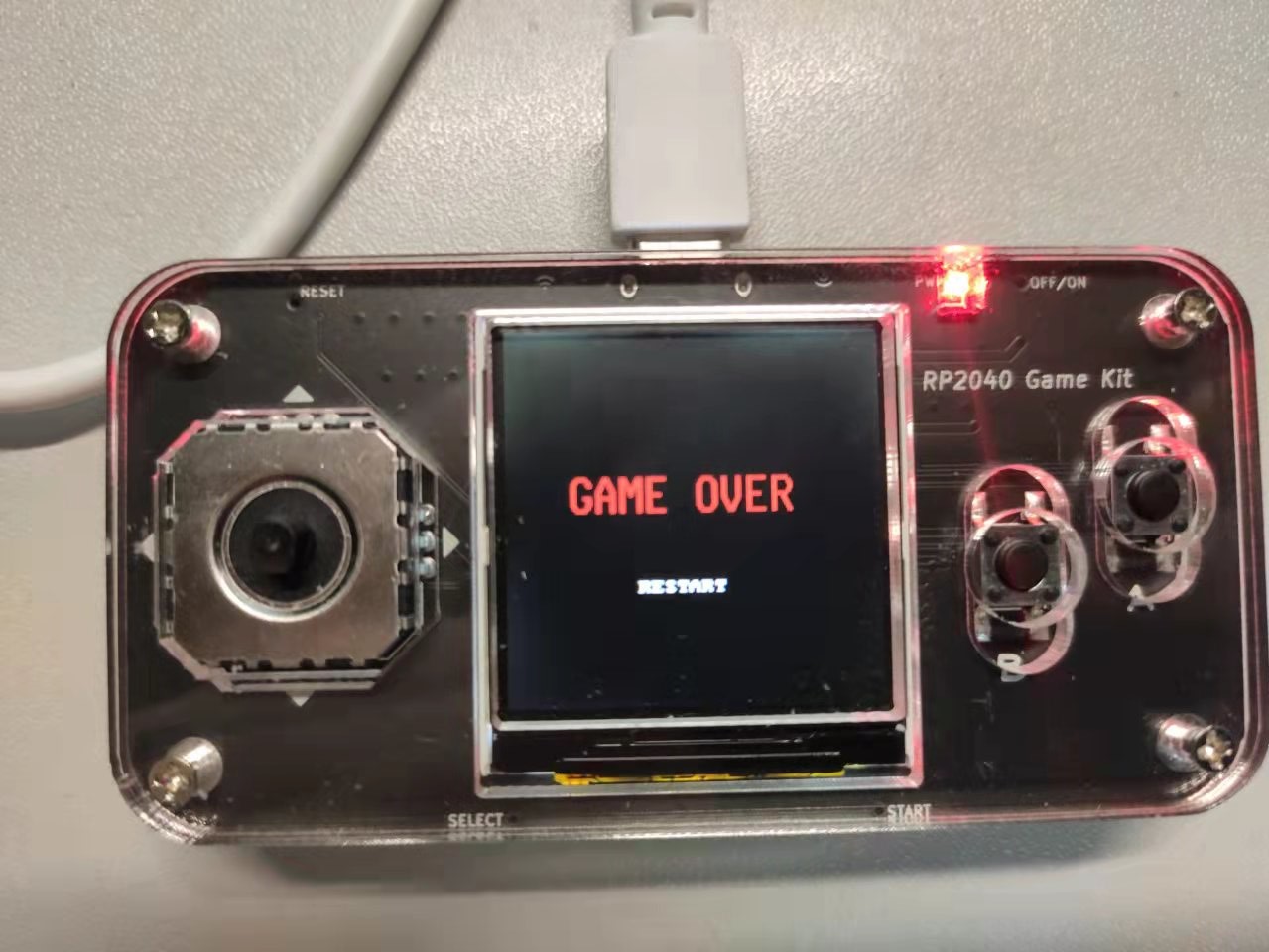

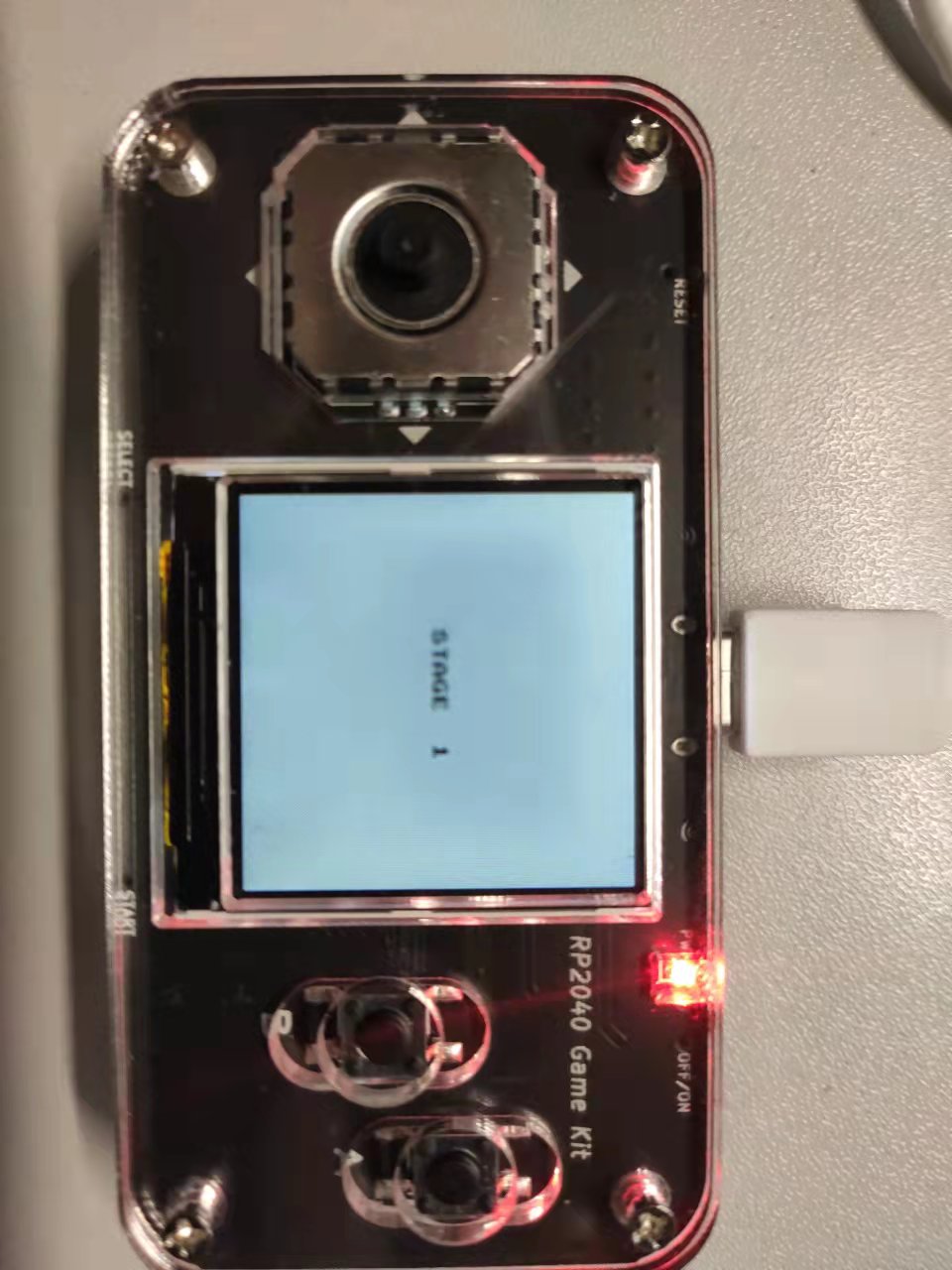

5 运行结果

6 遇到难题和解决方法

（1）子弹覆盖墙壁图层导致地形破坏。由于采用st7789库函数，利用图像不断生成形成子弹移动的画面，在障碍物判断可能会受到影响导致子弹不能及时消失，从而进入墙壁导致地形缺失。利用if语句进行判定，当子弹下一时刻进入墙壁后及时收回子弹并保证墙壁不受影响。

（2）背景音乐无法关闭。此游戏中采用定时器进行背景音乐的播放，每次产生中断后对于蜂鸣器进行控制，然而在有时关闭定时器后却蜂鸣器依旧以前一时刻的音调响，解决办法：在关闭定时器后采用buzzer_music中的stop函数关闭蜂鸣器，背景音乐关闭。

7 未来计划

（1）游戏内容较少，可玩性小。目前游戏仅有一关，且较为简单，通关容易，随后会设计更多有意思的关卡并且设计更多元素，尽量还原FC版的《坦克大战》；

（2）游戏控制不可更改，形象不可切换。对于玩家和敌人的形象设定好不可更改，玩家也不能切换自己较为舒适的按键玩法；

（3）代码繁杂冗长。由于通过图层覆盖不断切换画面以及玩家控制移动，所以引用大量IF语句以及循环，使得代码难以辨认且冗长，随后会精进算法并采用更为高效的；

（4）游戏存在于许多bug亟待修改。例如玩家的坦克有时无法移动，子弹卡墙里等等，待随后进行更改，保证游戏能够稳定运行。
