STEP-MAX10是小脚丫平台基于Altera公司芯片开发的FPGA开发板。核心FPGA芯片采用了Altera公司MAX10系列下的10M02SCM153/10M08SAM153，这些芯片管脚完全兼容，封装相同，区别是内部资源不同。小脚丫STEP MAX10开发板的尺寸同样也采用了DIP40封装，小巧携带方便。板载资源也是十分丰富，集成了USB-Blaster编程器和按键、拨码开关、数码管、LED等多种外设资源。板上的36个FPGA IO接口都通过2.54mm通孔焊盘引出，可以和面包板配合使用，快速搭建自己的硬件电路。板卡尺寸为52mm x 18mm，能够灵活的嵌入到插座或者其他的系统中。

STEP-MAX10 FPGA板上集成的编程器能够完美支持Intel-Altera工具Quartus系列开发软件，只需要一根Type-C USB数据线就能够完成FPGA的编程仿真和下载，使用更加方便。

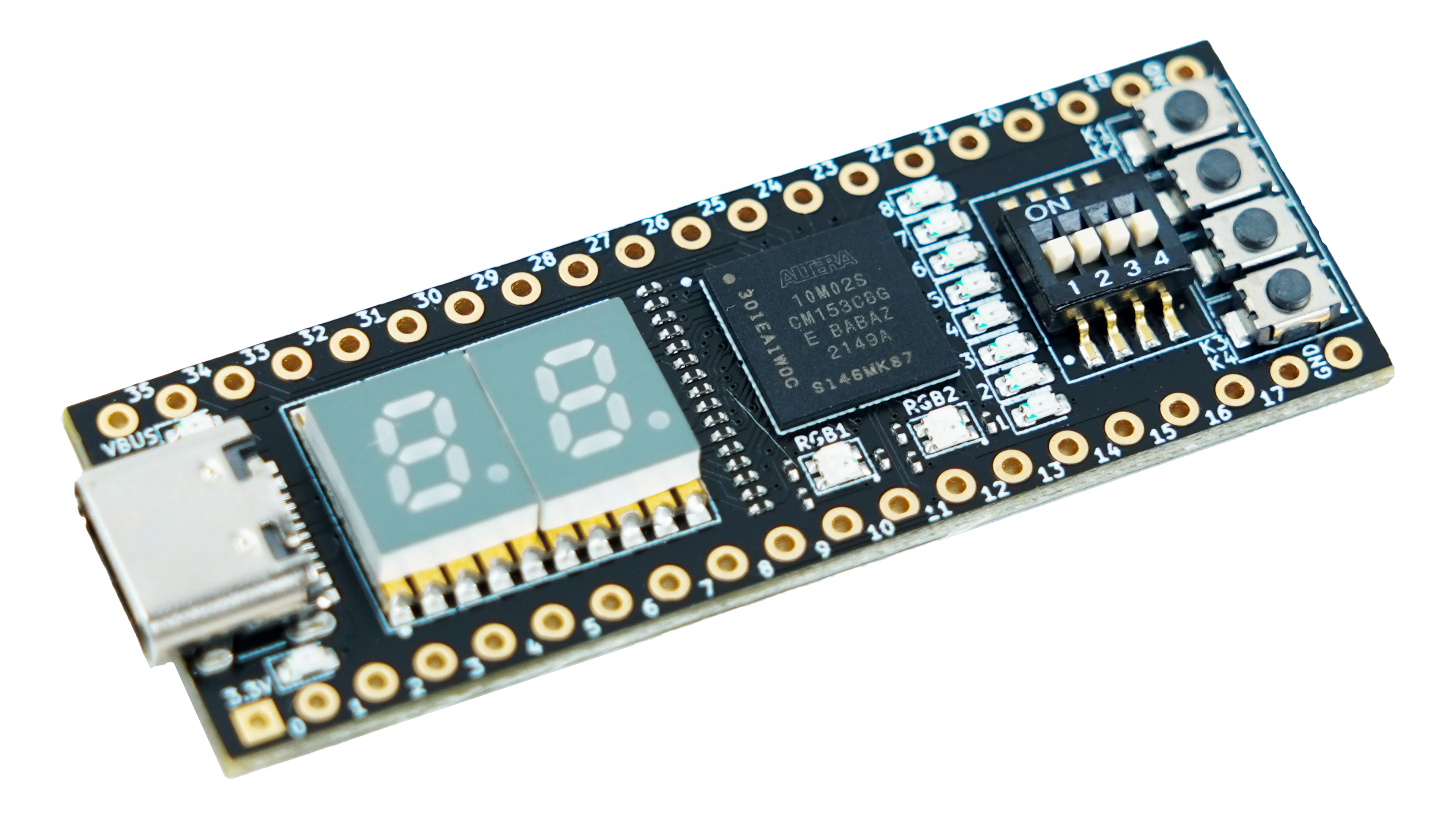

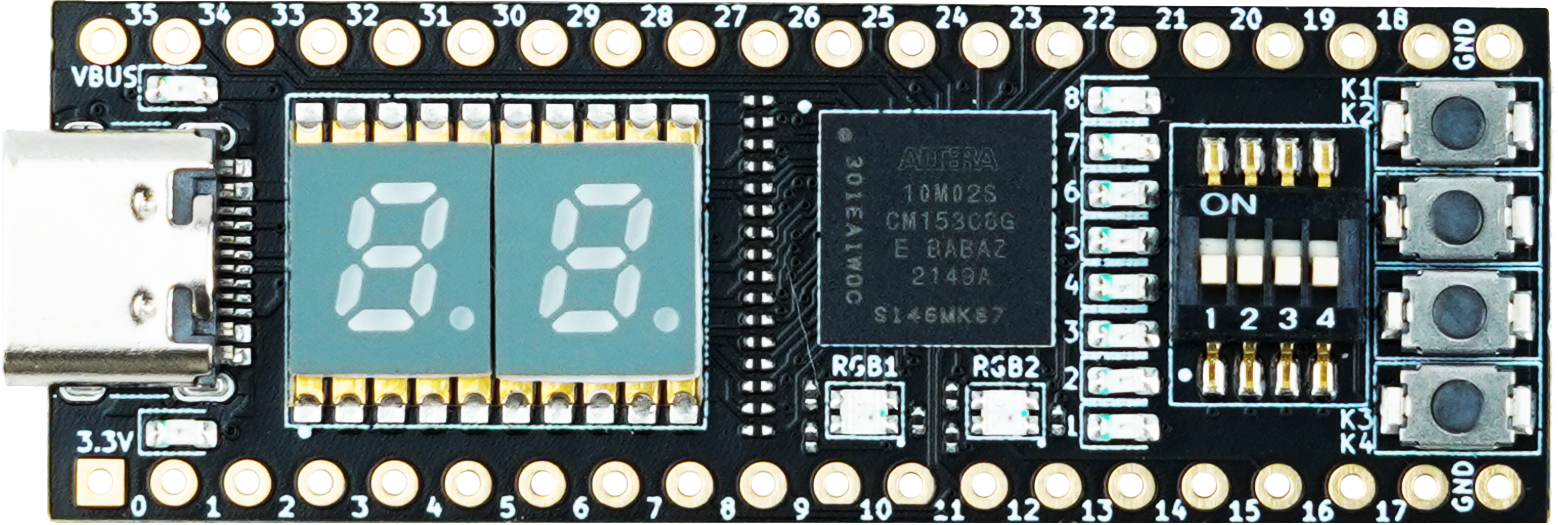

正面图片

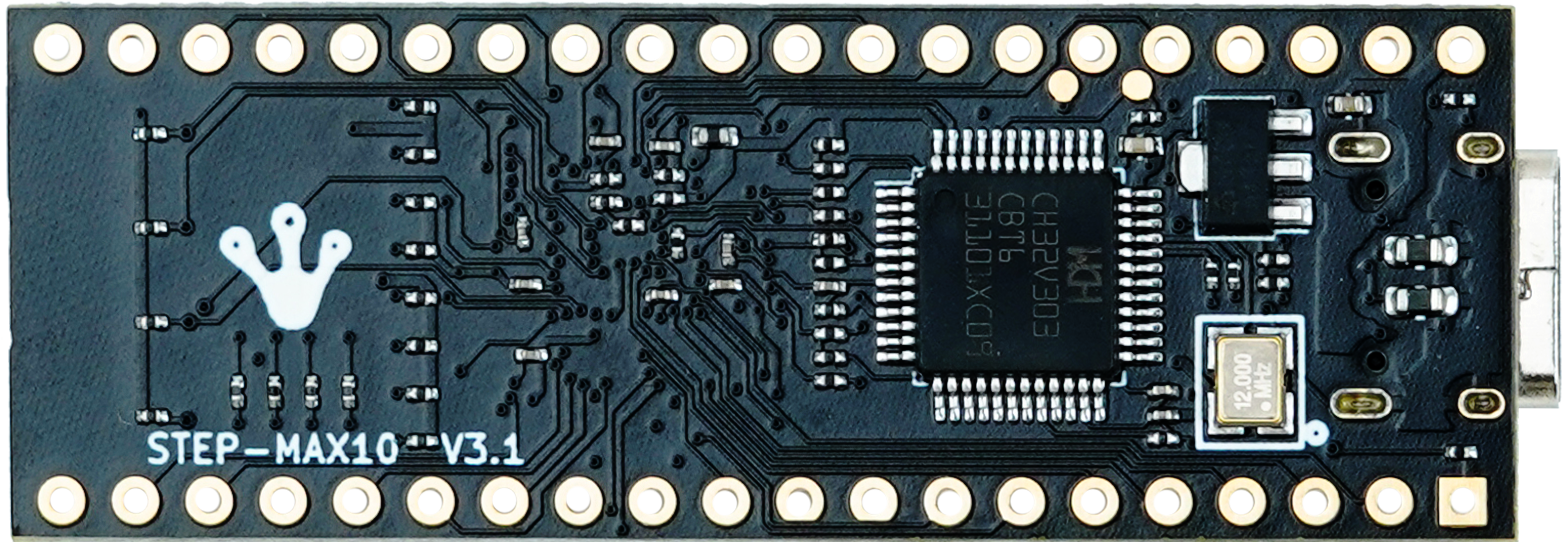

背面图片

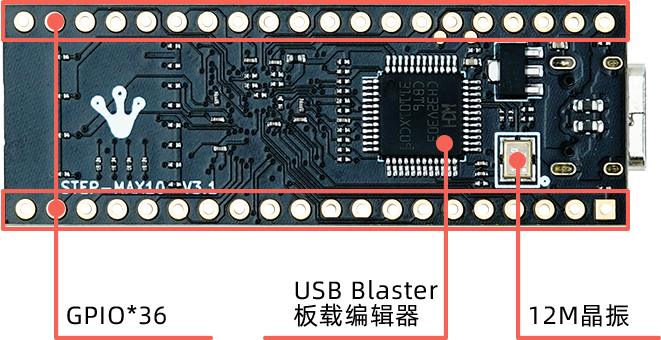

小脚丫STEP-MAX10硬件结构

硬件规范

板载资源：

• 1路Type-CUSB接口
• 2位7段数码管；
• 2个RGB三色LED；
• 4路拨码开关；
• 4路按键；
• 8路用户LED；
• 2路按键；
• 集成USB-Blaster编程器
• 36个用户可扩展I/O；

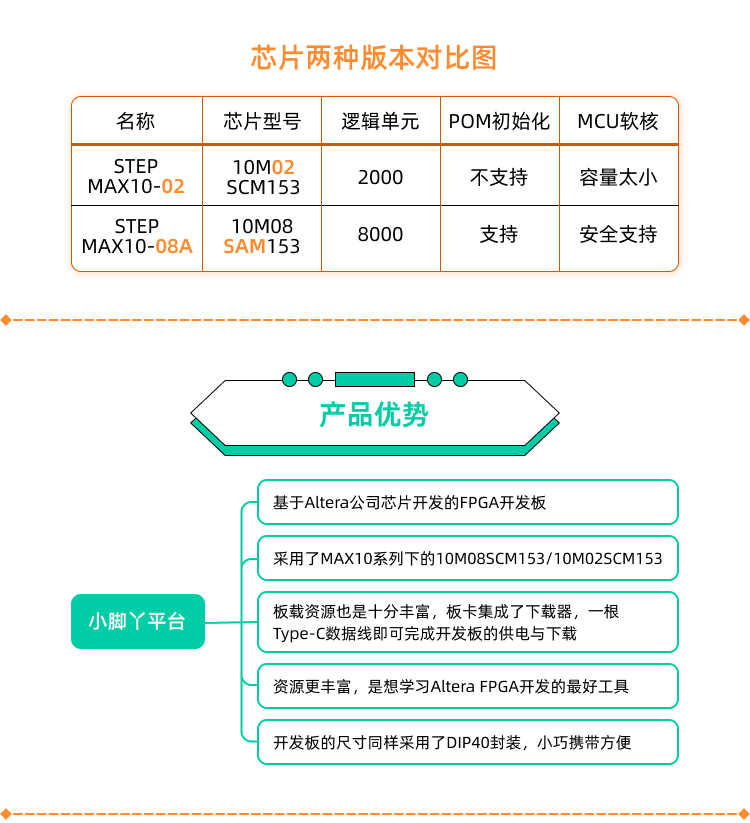

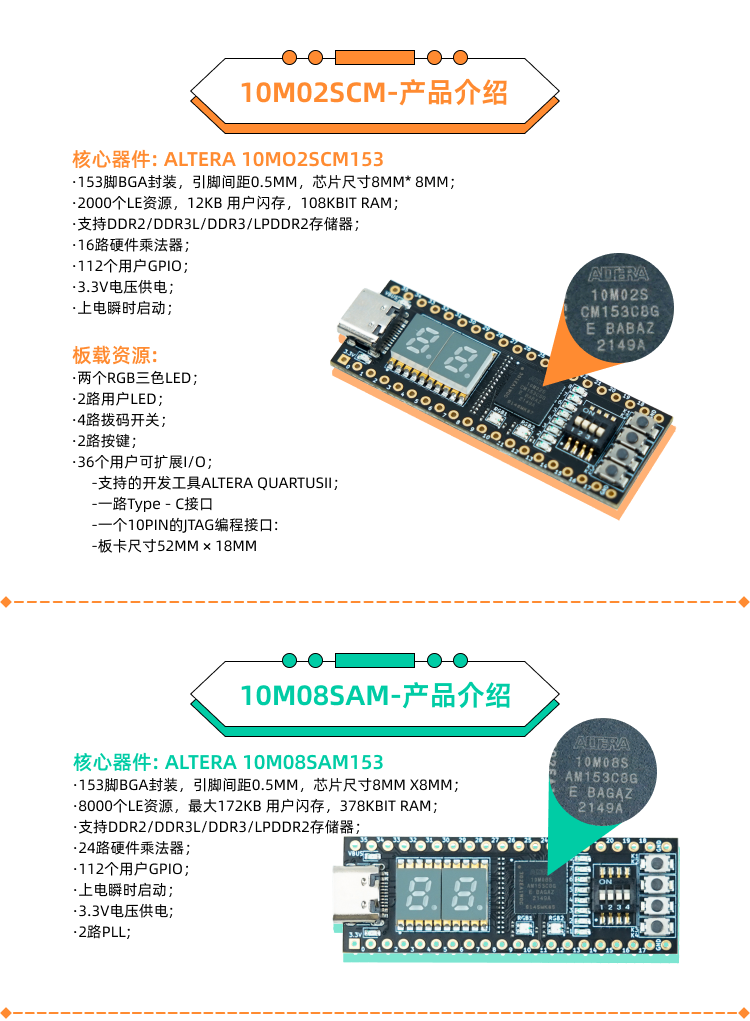

核心器件：Altera 10M02SCM153

• 153脚BGA封装，引脚间距0.5mm，芯片尺寸8mm x 8mm；
• 2000个LE资源， 12KB 用户闪存，108Kbit RAM；
• 16路硬件乘法器；
• 支持DDR2/DDR3L/DDR3/LPDDR2存储器；
• 112个用户GPIO；
• 3.3V电压供电；
• 上电瞬时启动；

核心器件：Altera 10M08SA153

• 153脚BGA封装，引脚间距0.5mm，芯片尺寸8mm x 8mm；
• 8000个LE资源， 最大172KB 用户闪存，378Kbit RAM；
• 2路PLL；
• 24路硬件乘法器；
• 支持DDR2/DDR3L/DDR3/LPDDR2存储器；
• 112个用户GPIO；
• 3.3V电压供电；
• 上电瞬时启动；

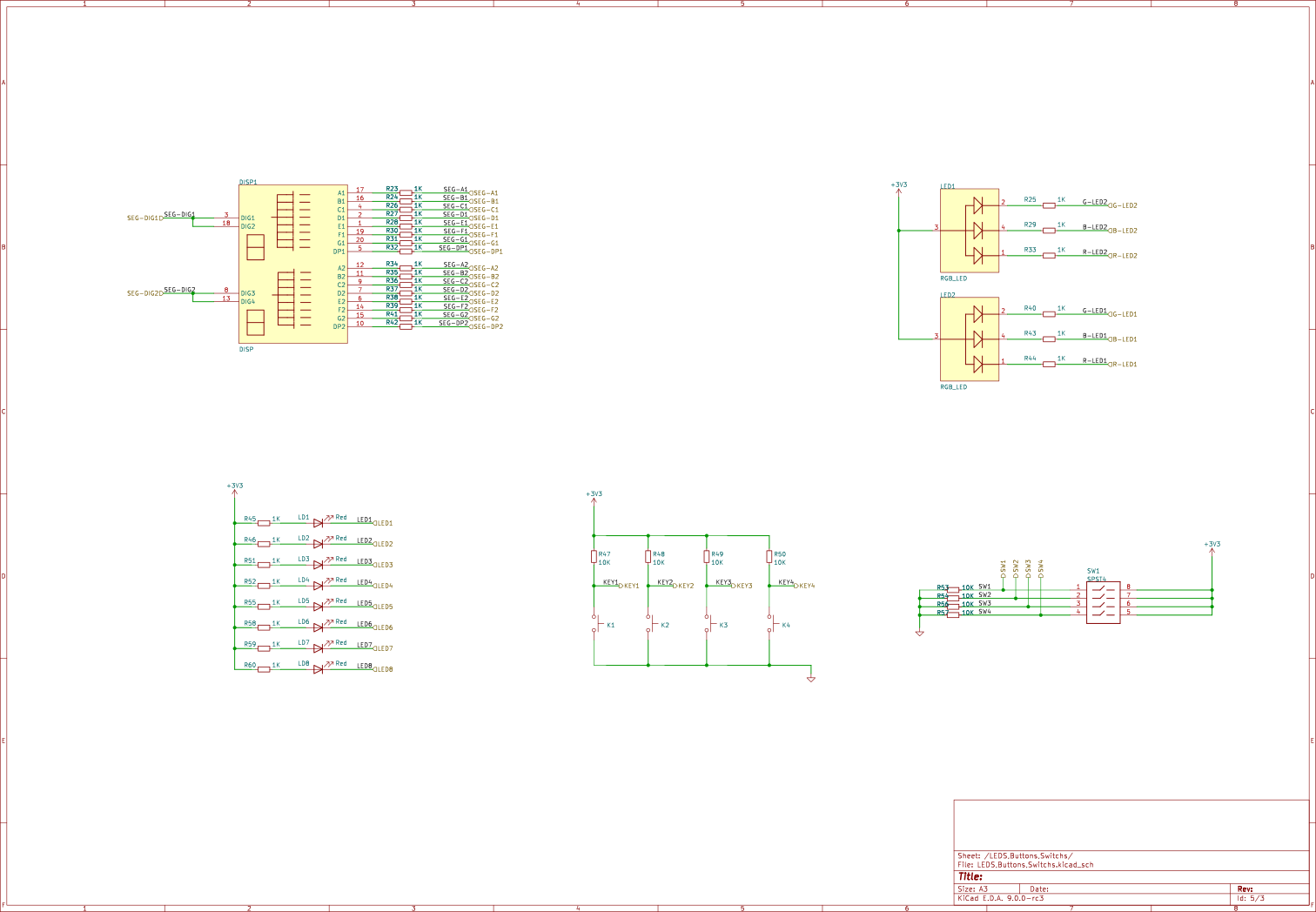

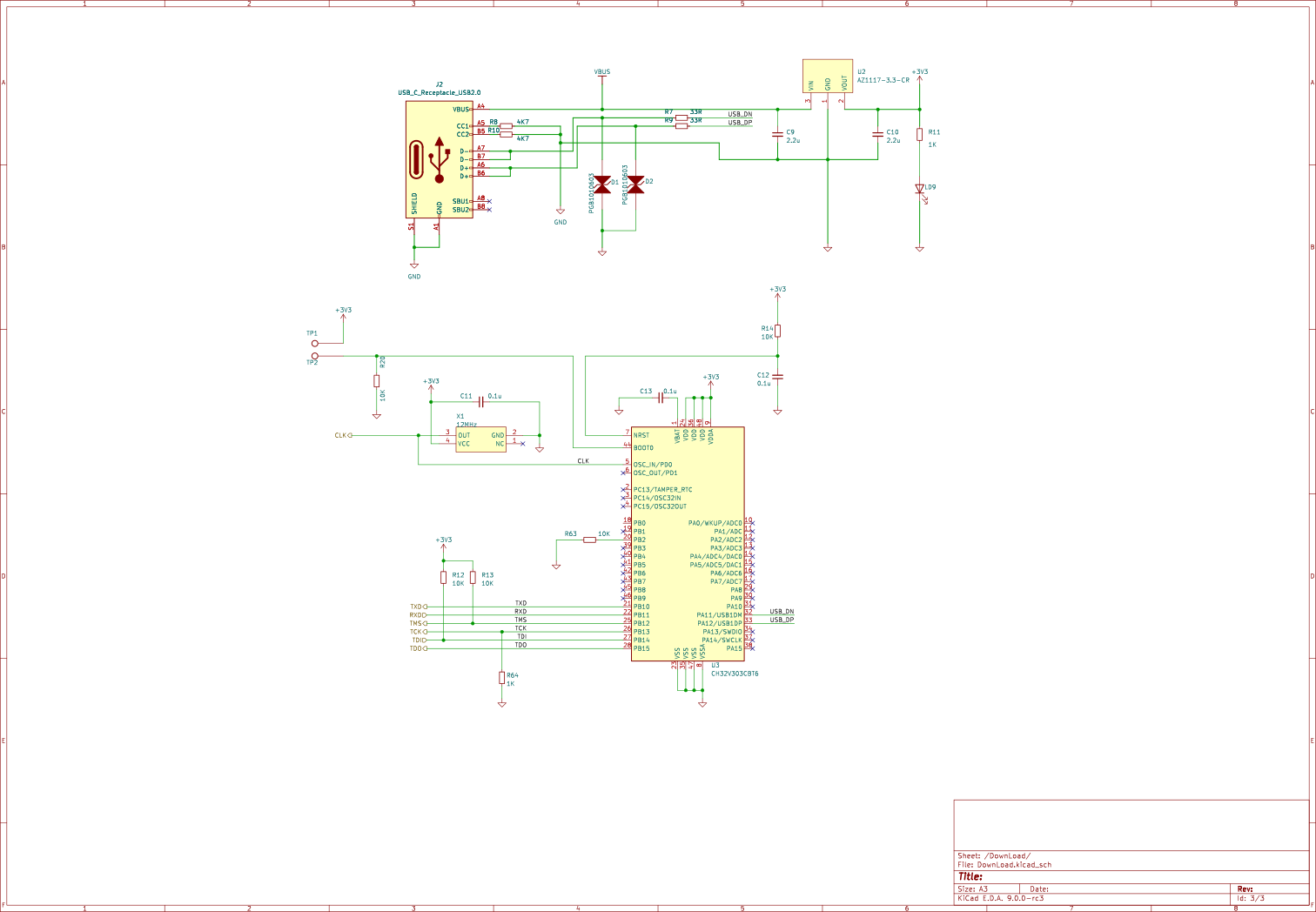

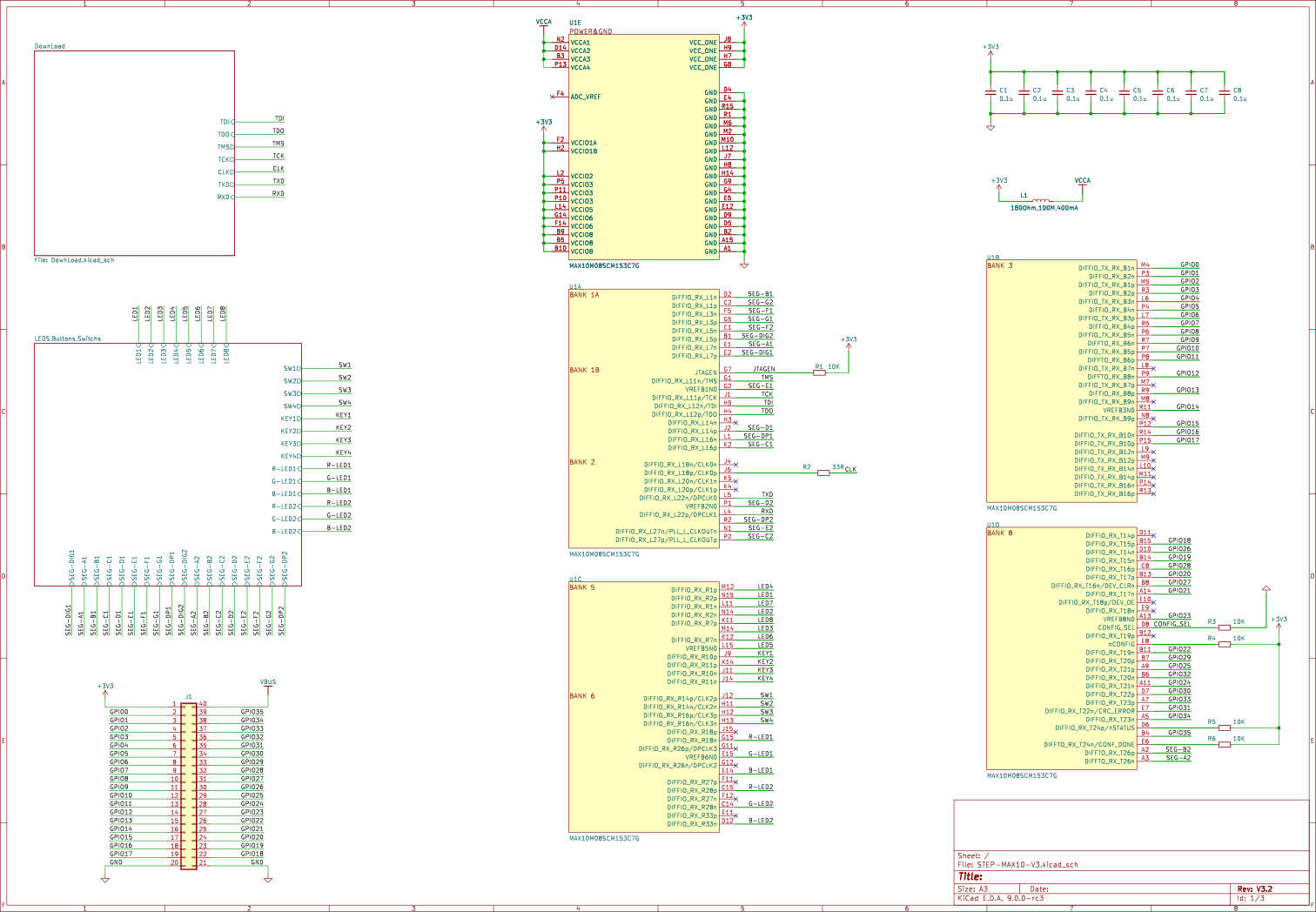

原理图请查看附件下载

引脚定义

编程配置

STEP-MAX10上采用成熟稳定的USB-Blaster编程器解决方案，完美支持QuartusPrime/QuartusII系列开发设计工具。用户只需要一根Type-C USB连接线就能够实现板卡的供电和FPGA下载编程工作。

支持的开发工具：Altera Quartus

上电测试

STEP-MAX10开发板通过USB供电，采用了常见Type-C USB接口。开发板出厂内置测试程序，上电后：

1. 数码管：循环显示0~7之间的数字
2. 流水灯：依次闪烁实现流水效果
3. 三色灯：两个三色灯逐次显示红，绿，蓝，白颜色
4. 拨码开关：控制数码管、流水灯及三色灯闪烁的速度，
5. 四位拨码开关全部拨至下端，闪烁速度最快（0.5s左右）
6. 四位拨码开关全部拨至上端，闪烁速度最慢（2s左右）
7. 四位拨码开关处于其他状态时，闪烁速度适中（1s左右）
8. 按键开关：控制数码管、流水灯及三色灯闪烁的方向及显示的亮度:
9. 1. K1：控制数码管、流水灯及三色灯闪烁的方向或顺序
   2. K2：控制所有显示的亮度，分六级亮度等级，按K2亮度增强
   3. K3：控制所有显示的亮度，分六级亮度等级，按K3亮度减弱
   4. K4：软件复位
