概述：

MPS LLC 设计工具 可以帮助您确定谐振腔的参数值（包括 Lr, Cr和Lm)，以确保变换器在准谐振范围内工作，从而实现软开关。该设计工具可以根据您选择的输入-输出规格，给出推荐的设计解决方案，用户还可以自行修改关键参数。

因为具备软开关特性，LLC可实现低功耗和高功率密度，从而变得越来越受欢迎。此种变换器中，最常用的是零电压开关 (ZVS)特性。设计人员必须保证一旦三极管有开关动作，其漏源电压 (Vds) 接近于零，这样开关损耗（即 Vds 与三极管电流的乘积）就可以得到大幅降低，但设计过程并非易事。欢迎使用MPS 的LLC设计工具，助力您加速设计LLC变换器！

如何使用该工具：

1. 定义变换器的工作限值。 最大和最小输入和输出电压。 根据设定规格，它将计算变压器的匝数比 (n) 以及谐振回路的最大和最小增益 (Mg)。然后使用最大峰值增益图形计算最大可获得的峰值。
2. 考虑最大峰值增益，选择品质因数 (Q)和归一化电感系数(Ln) 的值。 Q 是用 Lr 和 Cr组成的谐振腔的品质因数，Ln (Ln=Lm/Lr) 是谐振电感 (Lr) 与变压器的励磁电感 (Lm) 之间的比率。
3. 1. Ln 调整：当降低Ln 值时，最大峰值会增加，但 Lm 值也会相应降低。这将有助于实现 ZVS 条件，但也会在输入电流中引入更高的纹波，从而导致更高的传导损耗。
   2. Q调整：值越大，带宽越窄，增益也越低。作为一般考虑，当我们增加 Q 值时，开关频率随之增加，会导致更大的增益变化。这对稳定响应来说并不利。所以Q越低系统越稳定。
3. 用户必须选择一个大于系统所需最小增益的值，即红线值(Mgmax)。根据所选值，MPS 工具将计算出谐振电感值 (Lr) 和电容值 (Cr)。
4. 下一步是查看选择的 Ln 和 Q 是否可以实现预期效果，同时为控制器定义一个操作窗口。用户必须检查是否可以在感性区域内的过载曲线上实现最大增益。增益响应图根据计算的 Q 给出不同的情况（Ioutmax、Voutmax、Ioutmin、Voutmin）。 Q 与等效电阻 (Vo / Io) 成反比
5. 考虑以下设计约束，通过移动滑块选择归一化频率窗口:
6. 1. 变换器必须在感性区域
   2. 开关频率越接近谐振频率，效率越高。(fn = 1)。
   3. 谐振频率越低，元件体积越大
   4. 最低频率的增益（fn min）略高于最大增益点(Mgmax)
   5. 通过定义频率窗口，该工具将给出最小和最大开关频率。

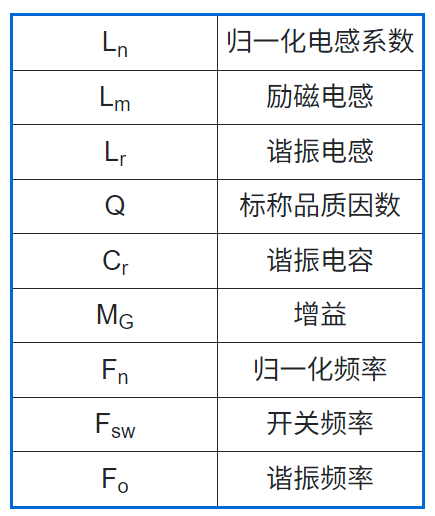

术语表

Flow Chart

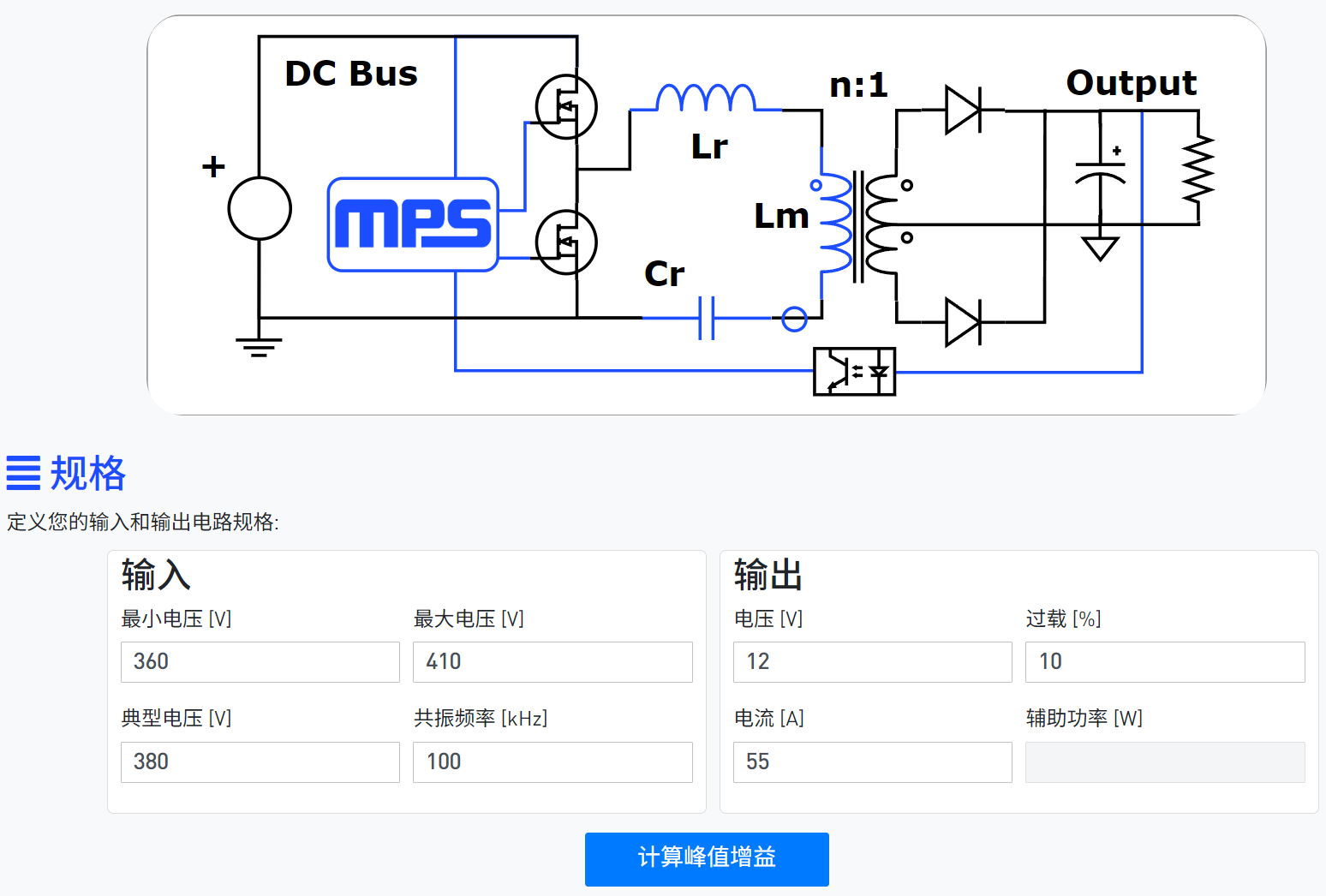

LLC在线工具使用界面：

立即使用LLC设计工具
