软件介绍：

——MPSmart 是什么：原厂模型 + 电源工程工作流的结合

MPSmart 是一款基于 SIMetrix/SIMPLIS 引擎、由 MPS 原厂封装的电源仿真工作台。它不仅提供原理图绘制与波形查看能力，更围绕电源工程师最常用的验证链路进行组织：原理图搭建 → 模型调用 → 启动/瞬态/稳态仿真 → 稳定性与应力判断。

软件特色：

结合实际使用体验，MPSmart 的优势主要体现在以下几个方面：

1. 更适配开关电源的仿真方式：依托 SIMPLIS，在高频开关、电路非线性较强的场景下，更容易快速获得稳定、可判定的仿真结果，提升迭代效率。

2. 原厂模型与示例工程降低上手成本：内置原厂模型与典型应用工程，减少模型导入与适配时间，适合从可运行案例出发进行参数修改与验证。

3. 常用工程验证入口清晰

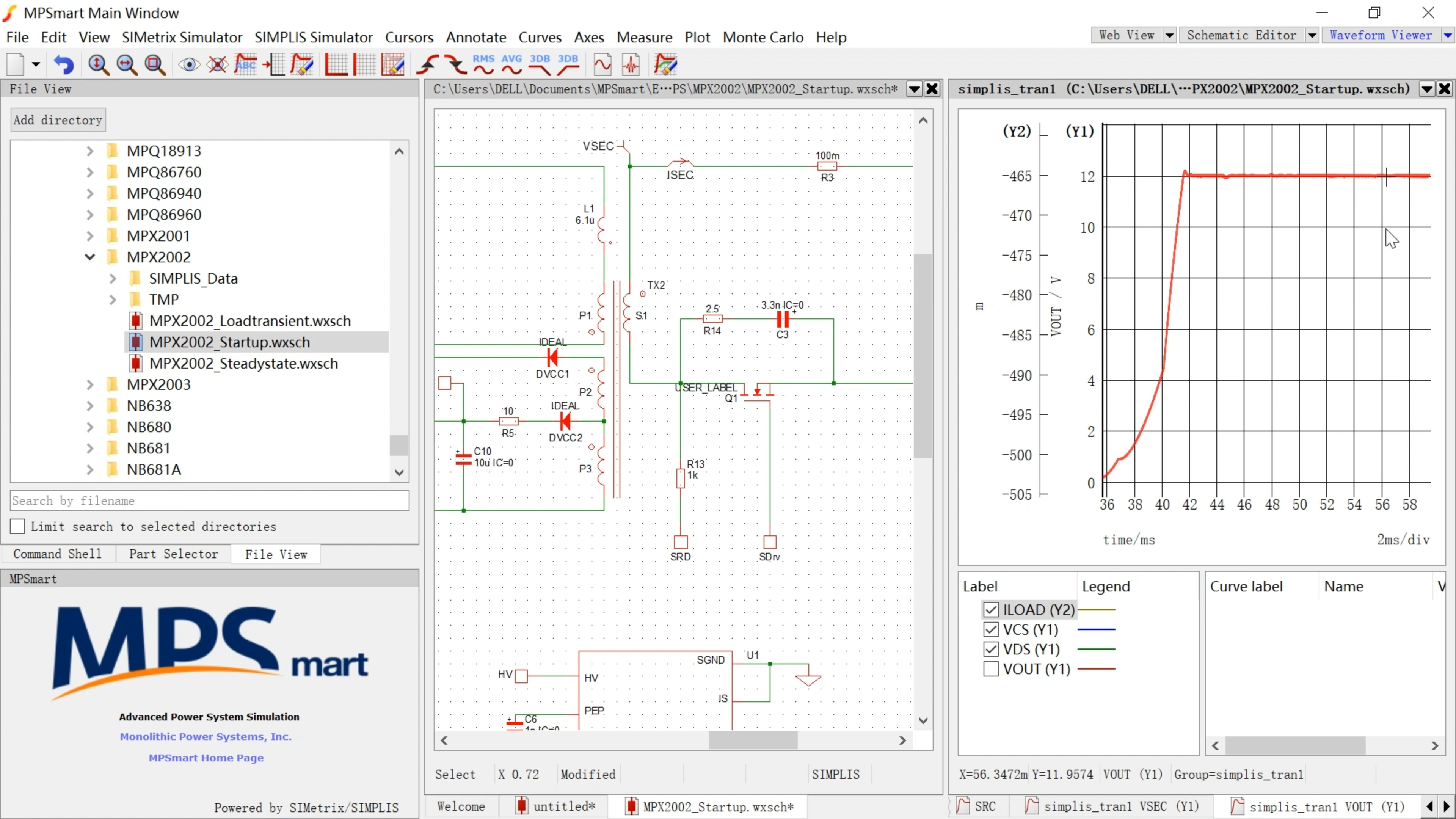

启动过程：输出建立是否平滑、是否存在过冲
稳态波形：输出纹波、开关节点与关键器件应力

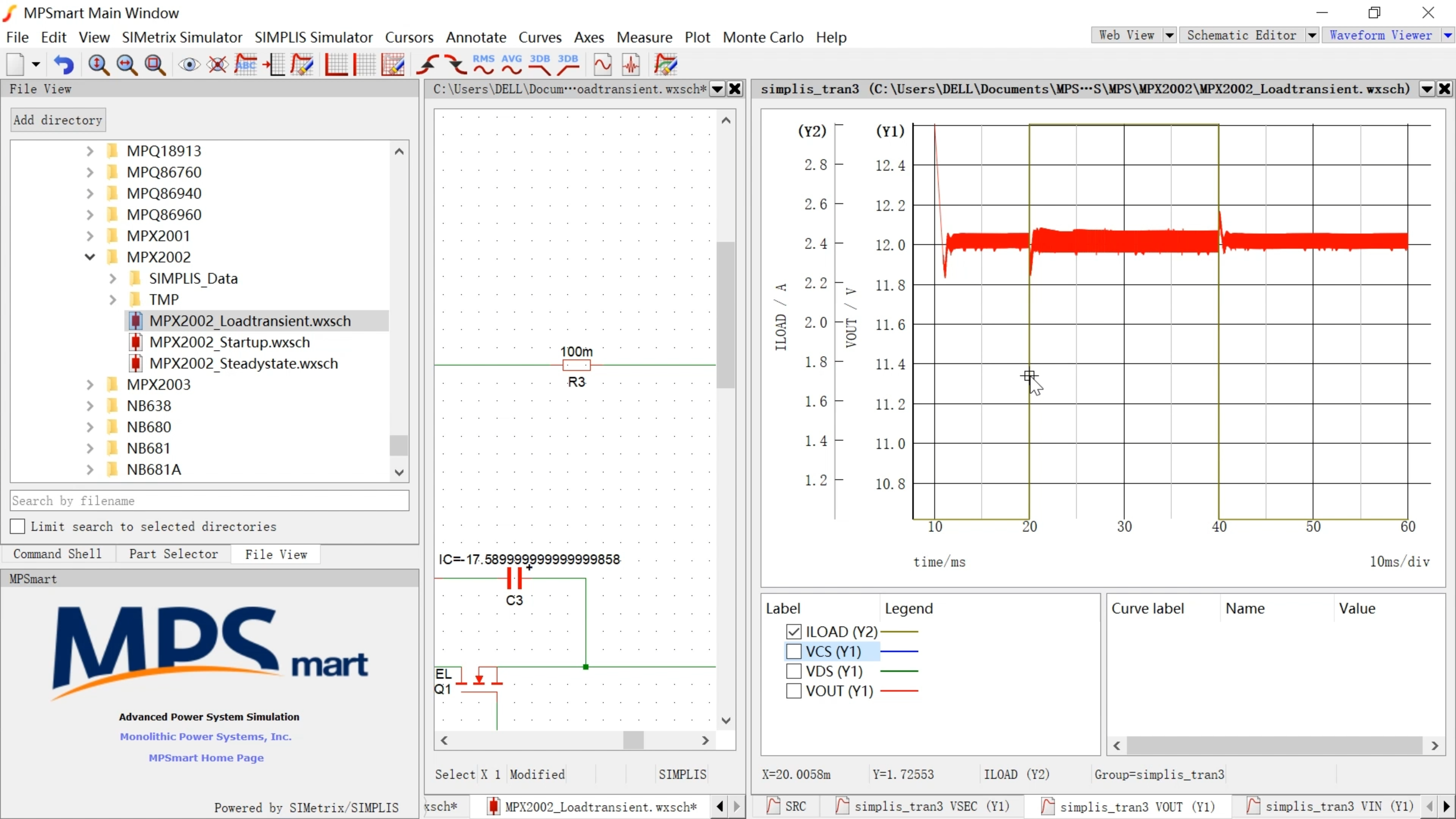

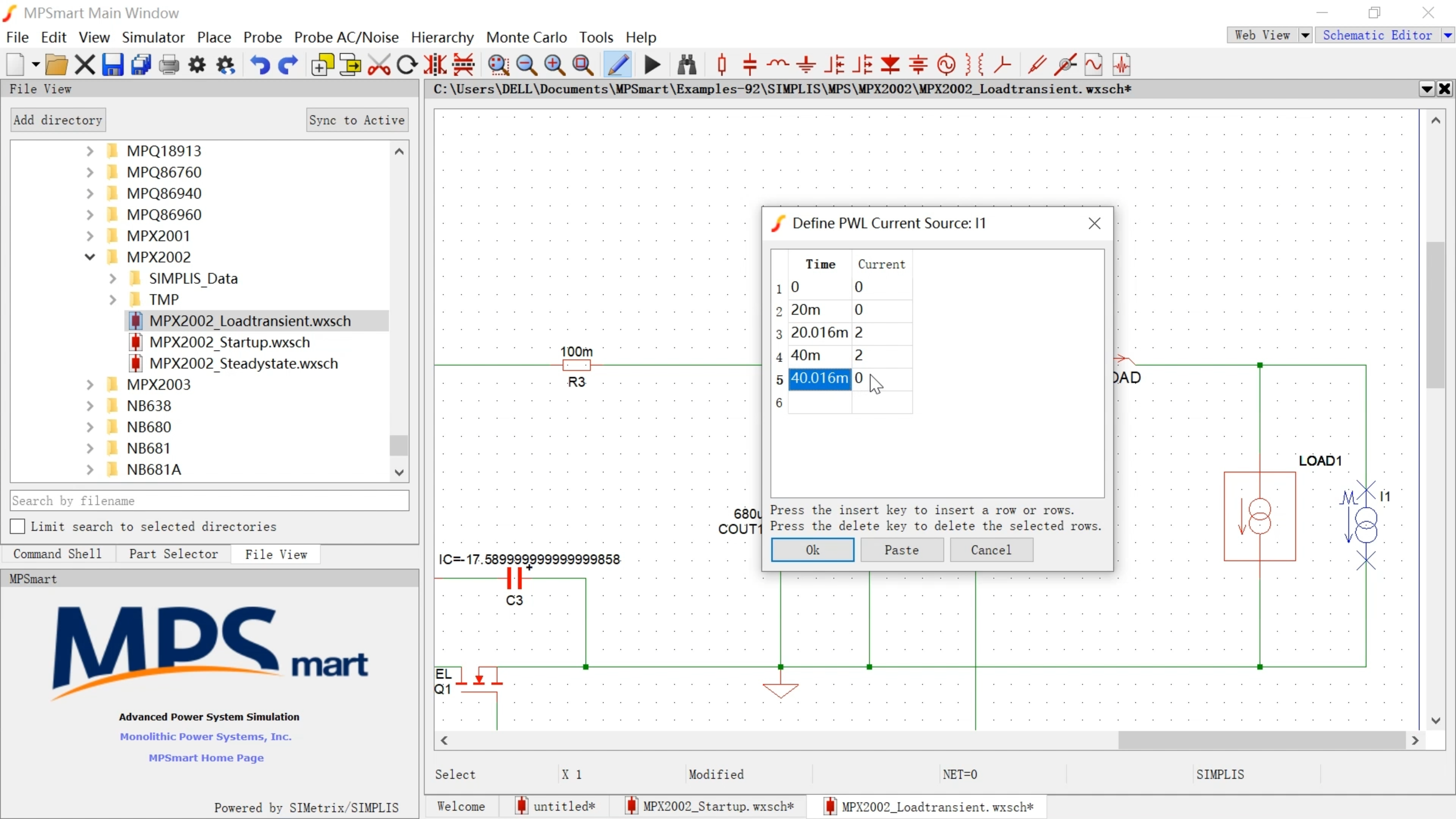

负载瞬态：跳变时的压降/过冲与恢复时间
频域与稳定性：环路带宽与相位裕度

4. 稳定性评估更工程化：传统环路评估往往需要复杂的注入与测试结构搭建。MPSmart 尽量将这些动作工具化，让工程师把精力集中在参数取舍与稳定性裕度判断上，而不是反复搭建测试电路。

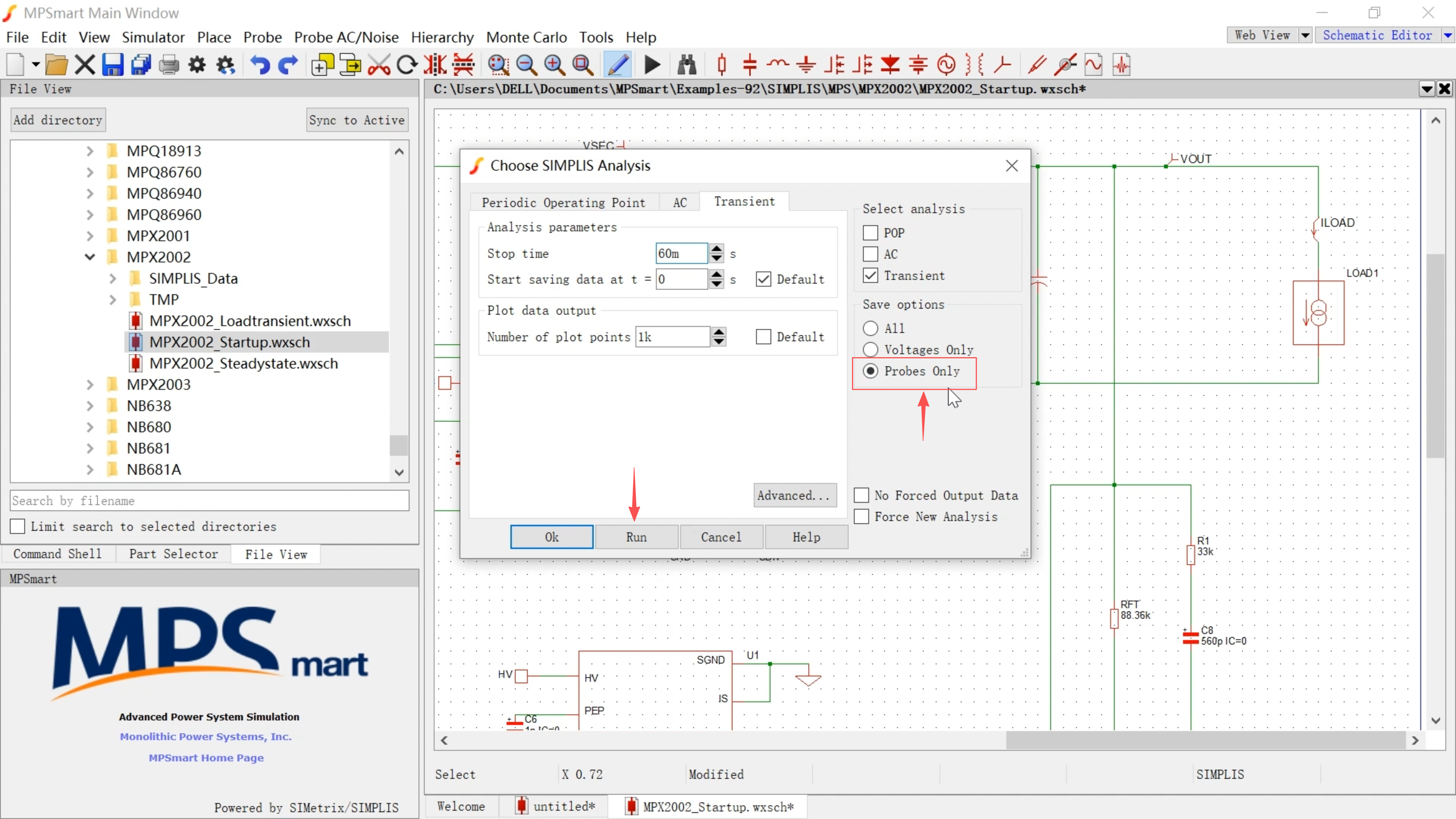

5. 波形查看与探针机制更高效：通过探针与仅显示关键节点的方式，可以显著减少“波形太多找不到重点”的时间，让启动、瞬态、应力分析更集中、更高效。

设计体验：

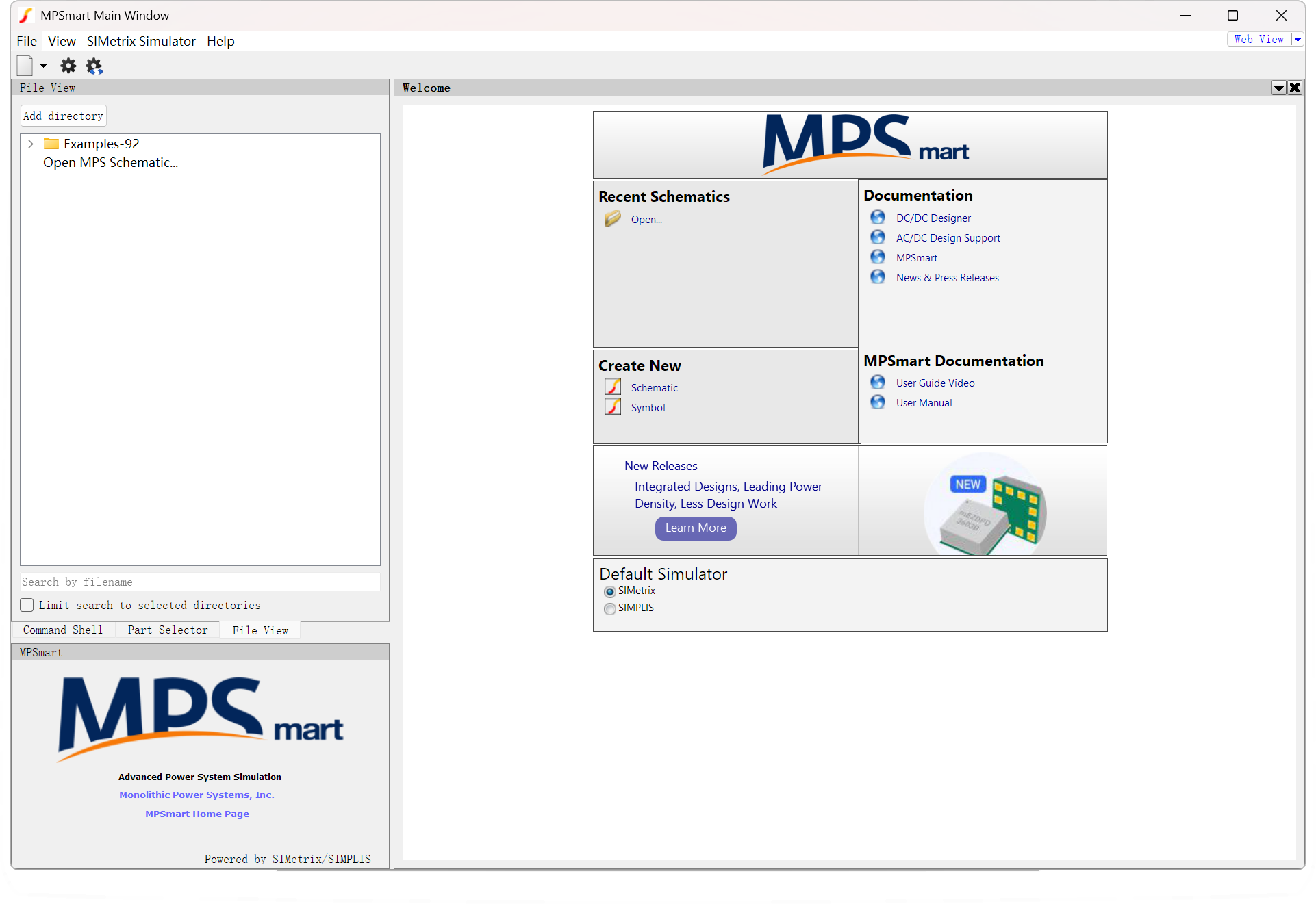

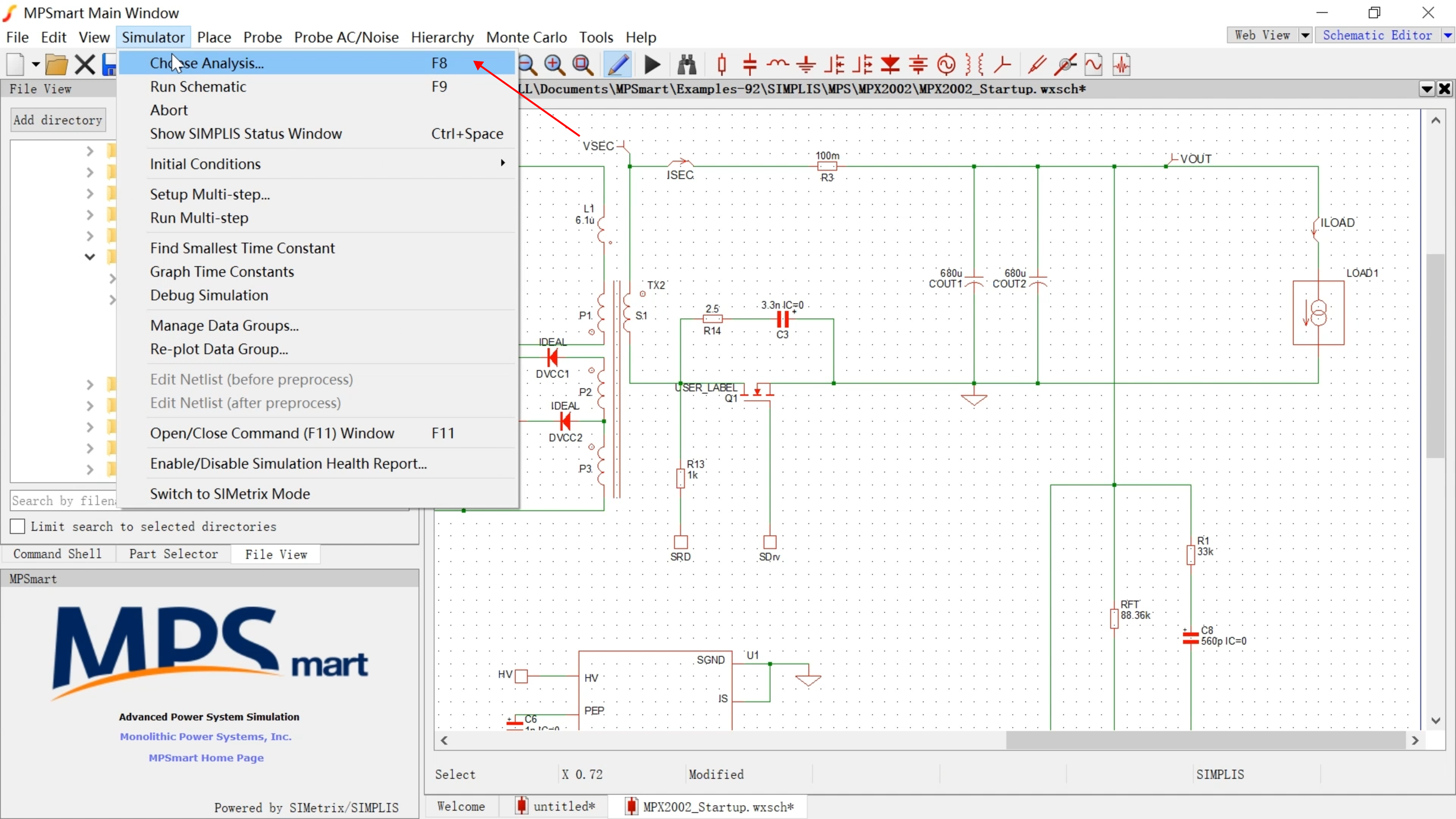

成功安装MPSmart 后，来简单介绍一下界面。

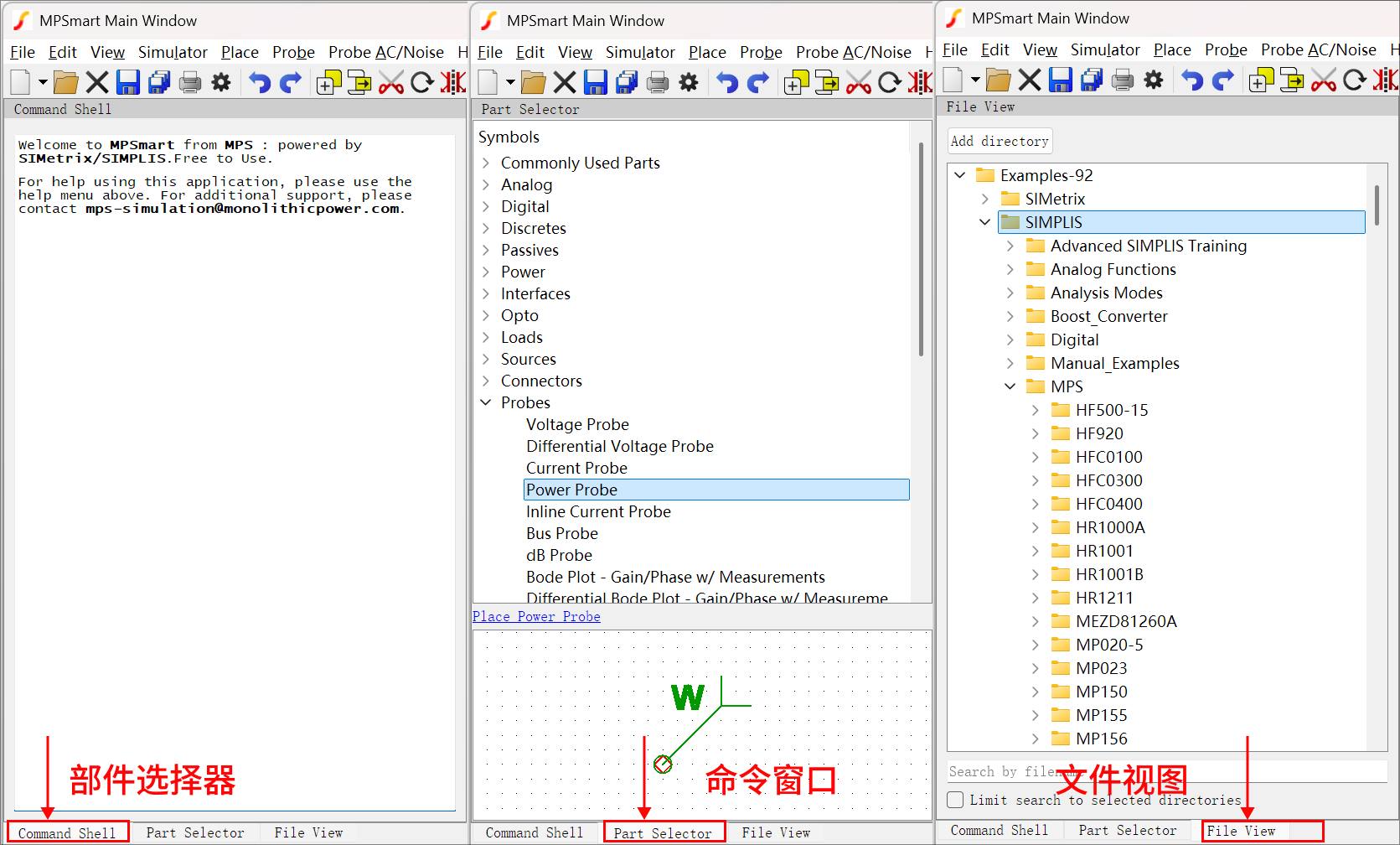

在系统视图中（左侧部分），分别包含部件选择器、命令窗口和文件视图：

部件选择器：部件选择器涵盖了大多数组件类别。用户可以从部件选择器中选择元件放置在原理图上以开始设计。
命令窗口：命令窗口显示软件执行操作或执行脚本的状态。

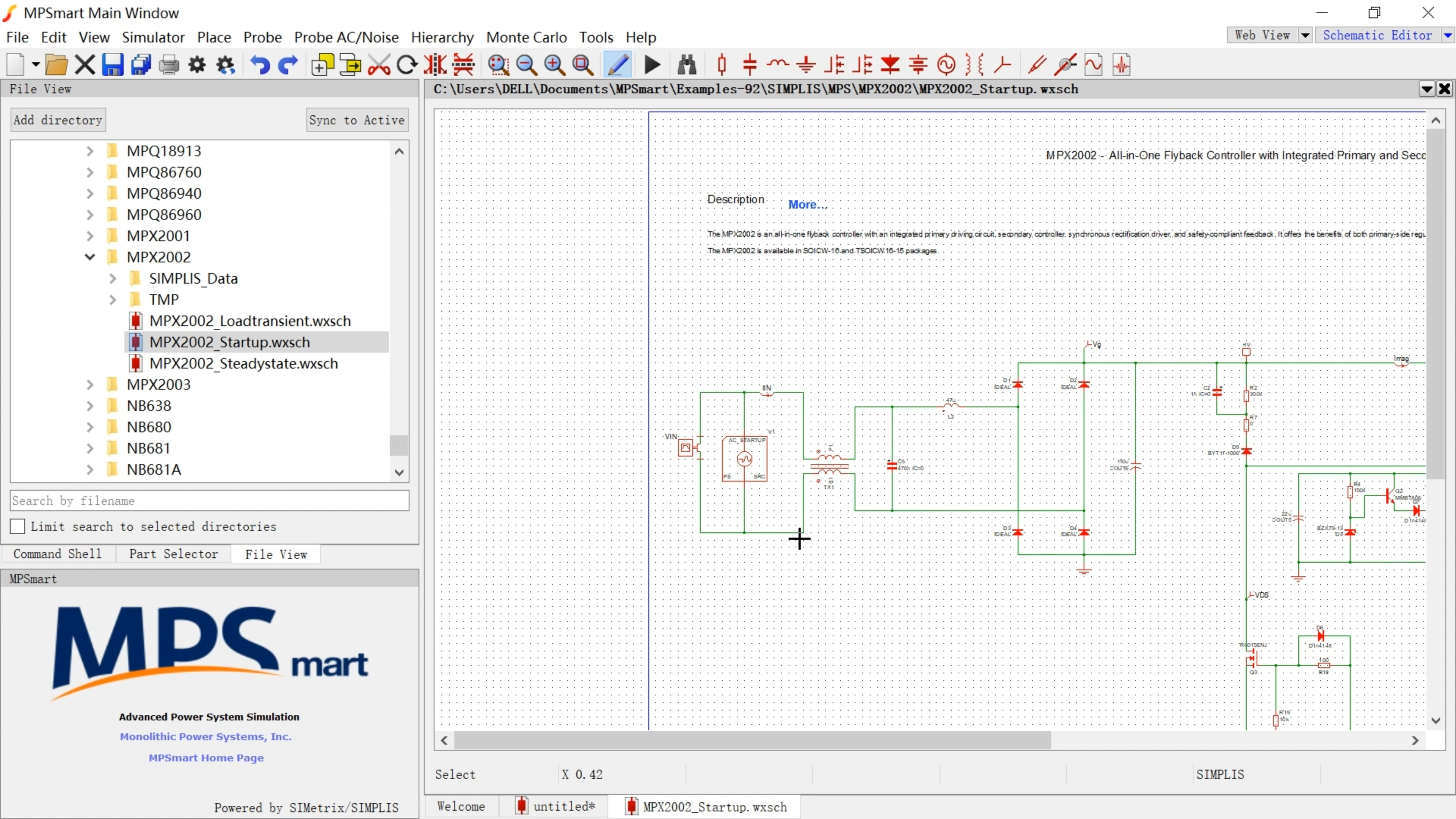

文件视图：文件视图显示文件及相应文件夹的分层列表。其中的 “Examples”是随 MPSmart 自动安装的默认文件夹。在默认示例文件夹中，单击标题为“MPS”的文件夹将显示 MPS 产品模型。在文件视图下，单击Add Directory按钮，选择常访问的文件夹并将其添加到文件视图列表中。用户可在“文件视图”面板中打开、重命名、删除或管理文件夹及文件。

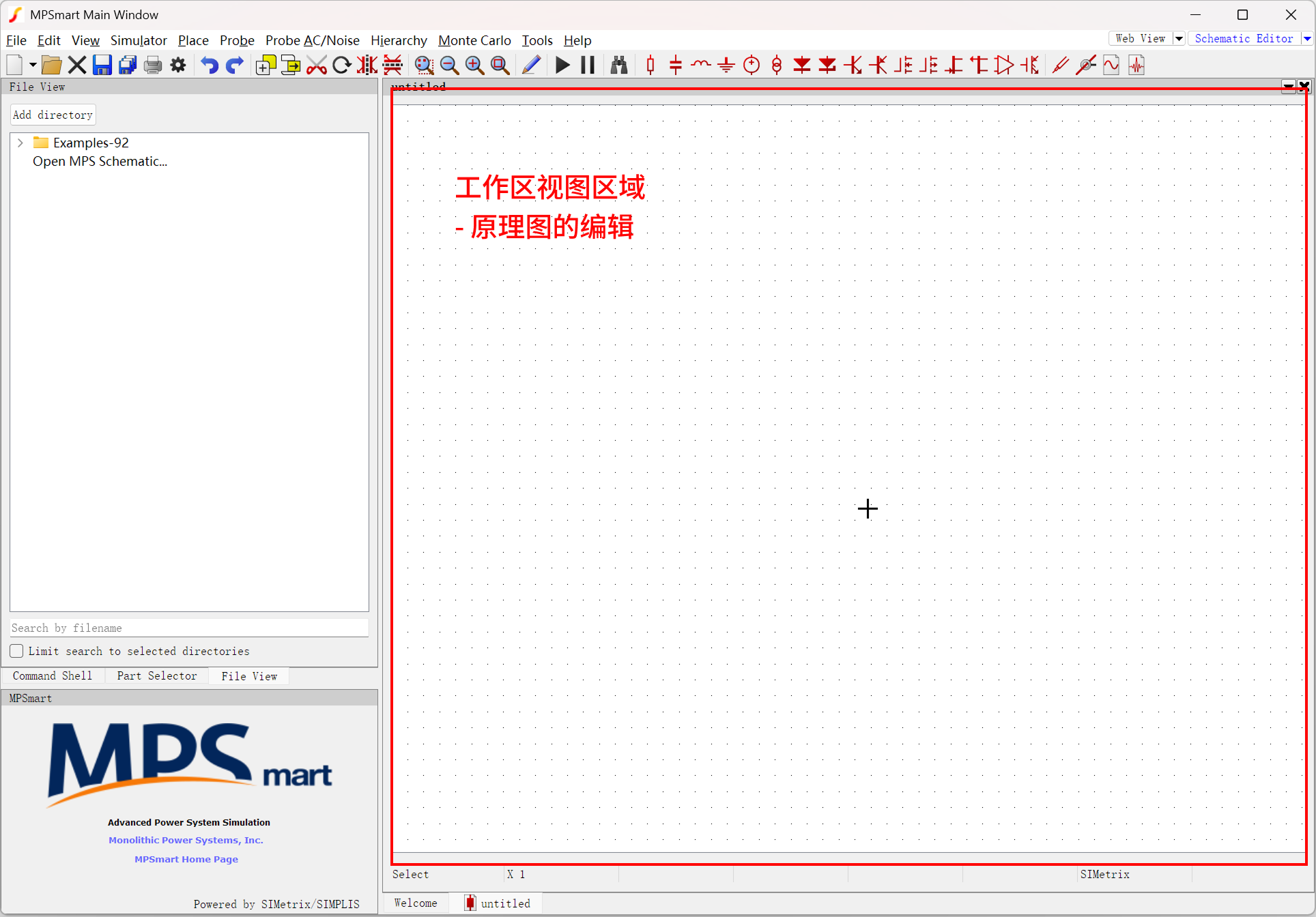

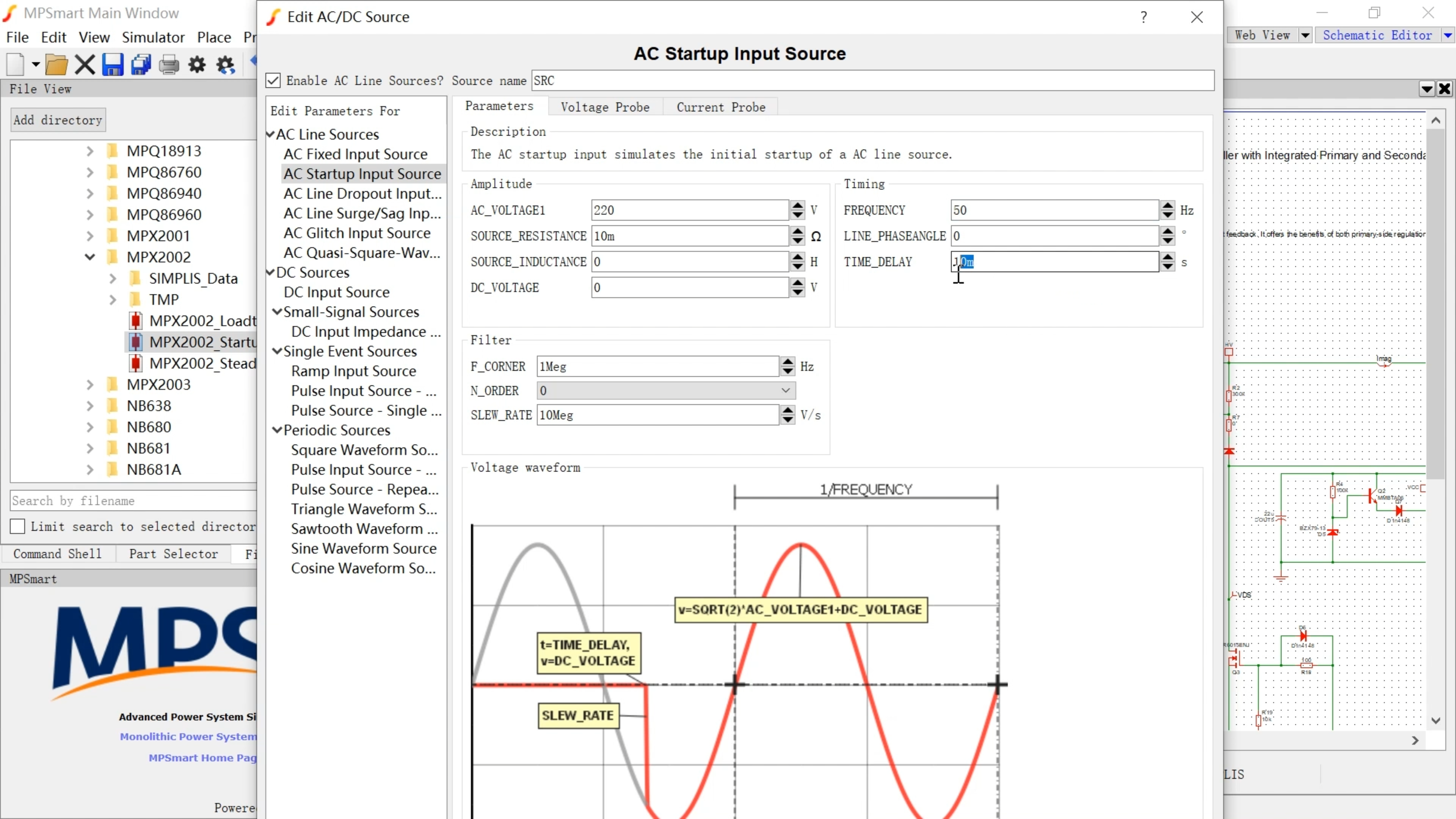

在工作区视图中（右侧部分），分别包含原理图编辑器和波形查看器：

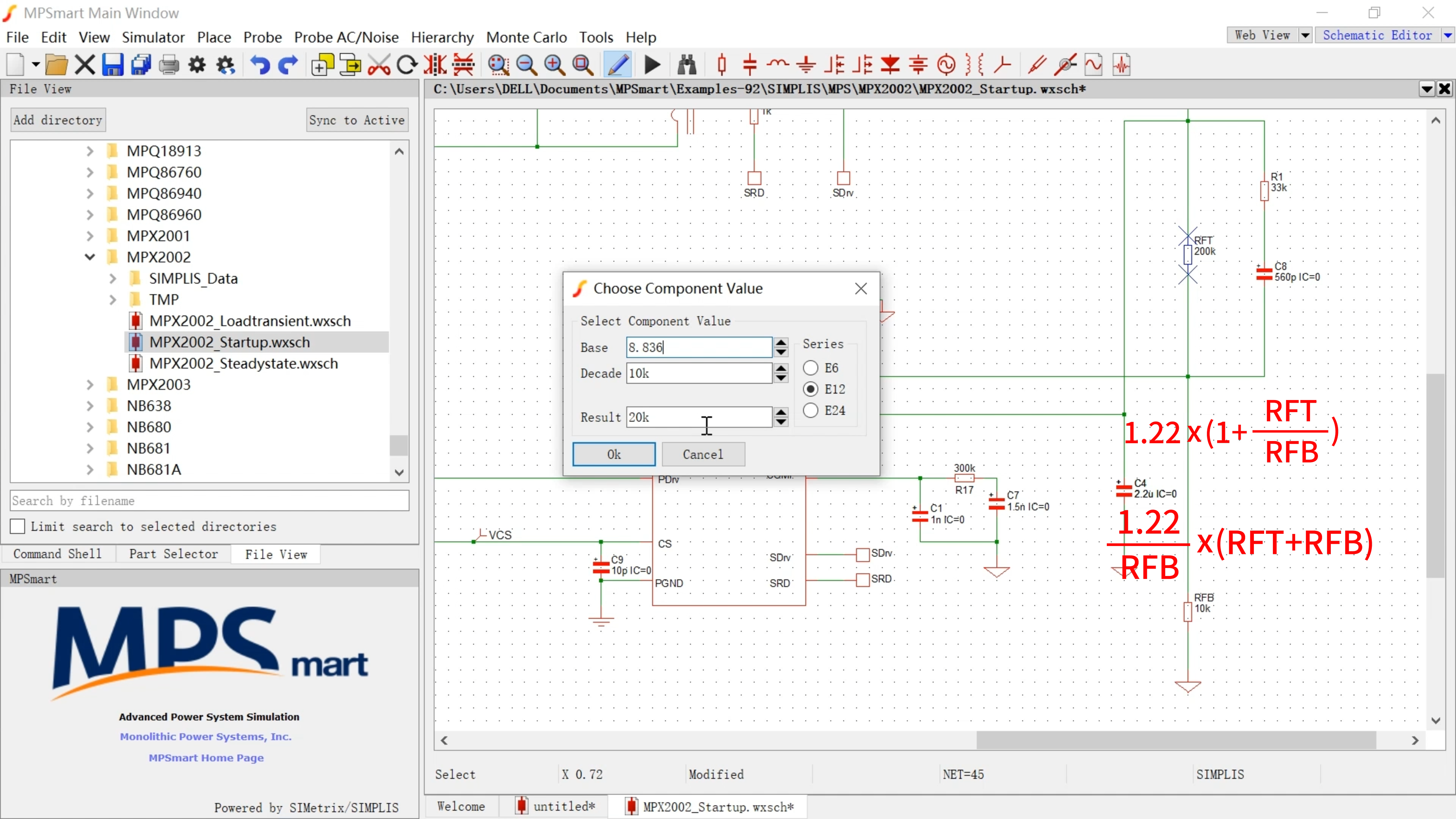

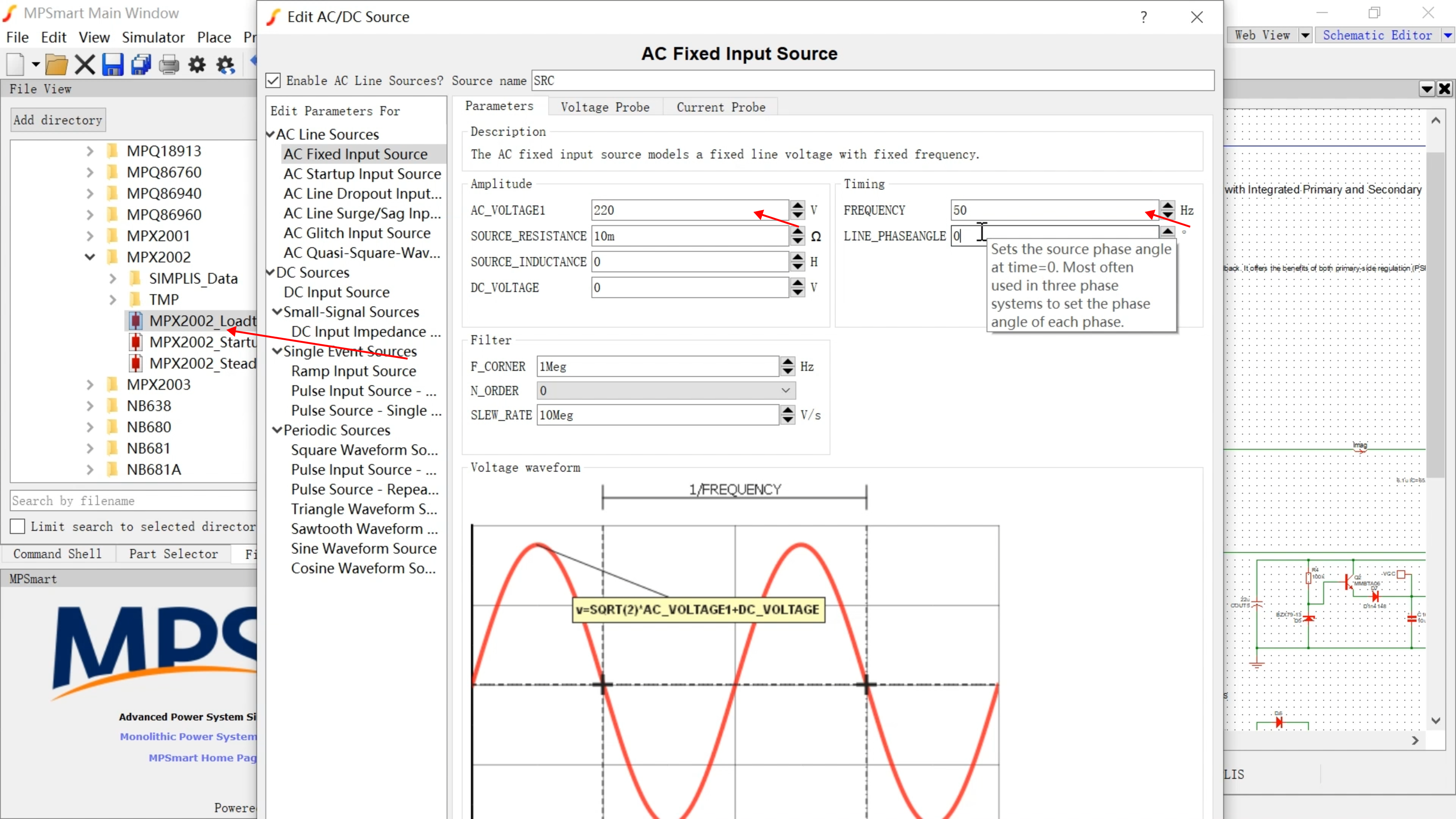

原理图编辑器：用户可以在原理图编辑器中创建并修改电路设计。该编辑器允许用户放置组件、连接线缆和调整组件值。用户可右键单击其中的组件以访问附加选项和命令，例如禁用组件、编辑和添加属性，或编辑和更新符号。

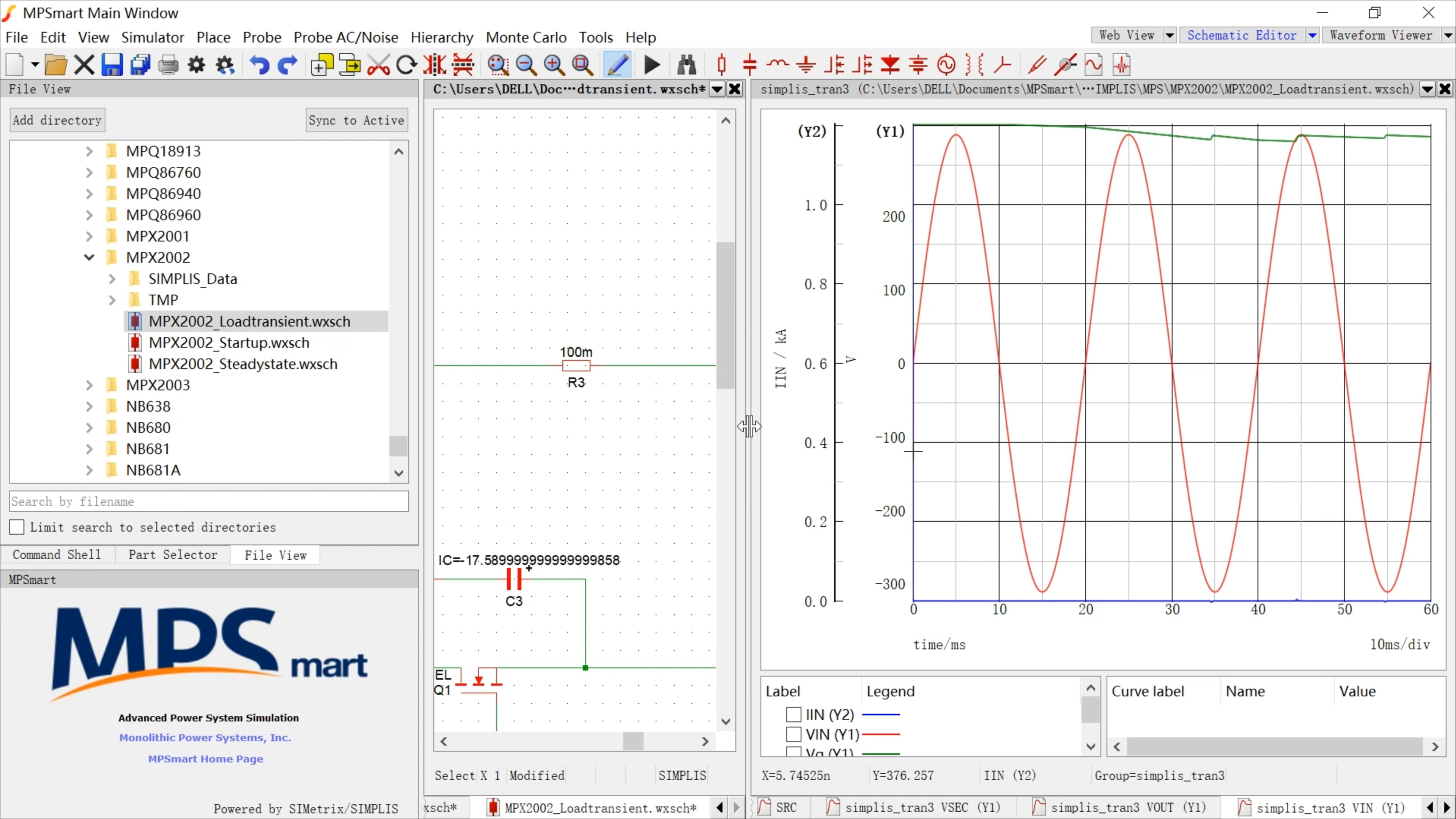

波形查看器：波形查看器专用于查看和分析仿真过程中生成的波形。用户可以使用波形查看器检查设计性能、比较不同的仿真运行并测量关键参数（例如电压、频率和占空比）。
