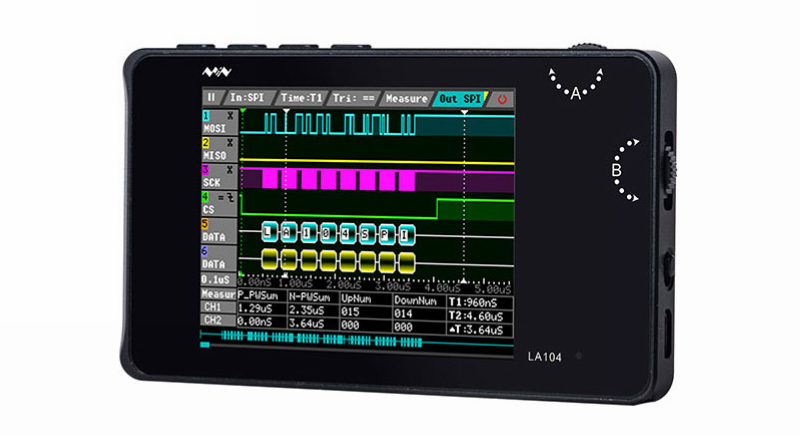

LA104是一款小巧便携、自带显示屏幕的逻辑分析仪，由MINIWARE公司生产。它可以采集和存储多路数字信号，并将信号的时序关系通过屏幕显示，还具备协议分析功能，能将协议物理层的逻辑信号解析为高层协议数据并展示出来，它的采样频率高达100M SA/S，能够满足基本的测试需求。

产品特点

这款逻辑分析仪拥有I2C，SPI，UART协议的解析功能，除此之外还可以对用户自定义协议进行解析。这台仪器拥有4个通道，最高采样速率可达100M采样/S，分辨率为10ns，输入电压是0-5V，所以在使用过程中要注意看输入信号的幅值，以免对仪器造成损害，阈值电压是1.2V到3V。LA104还具有8MB的存储空间可以用于保存波形数据和屏幕图像。

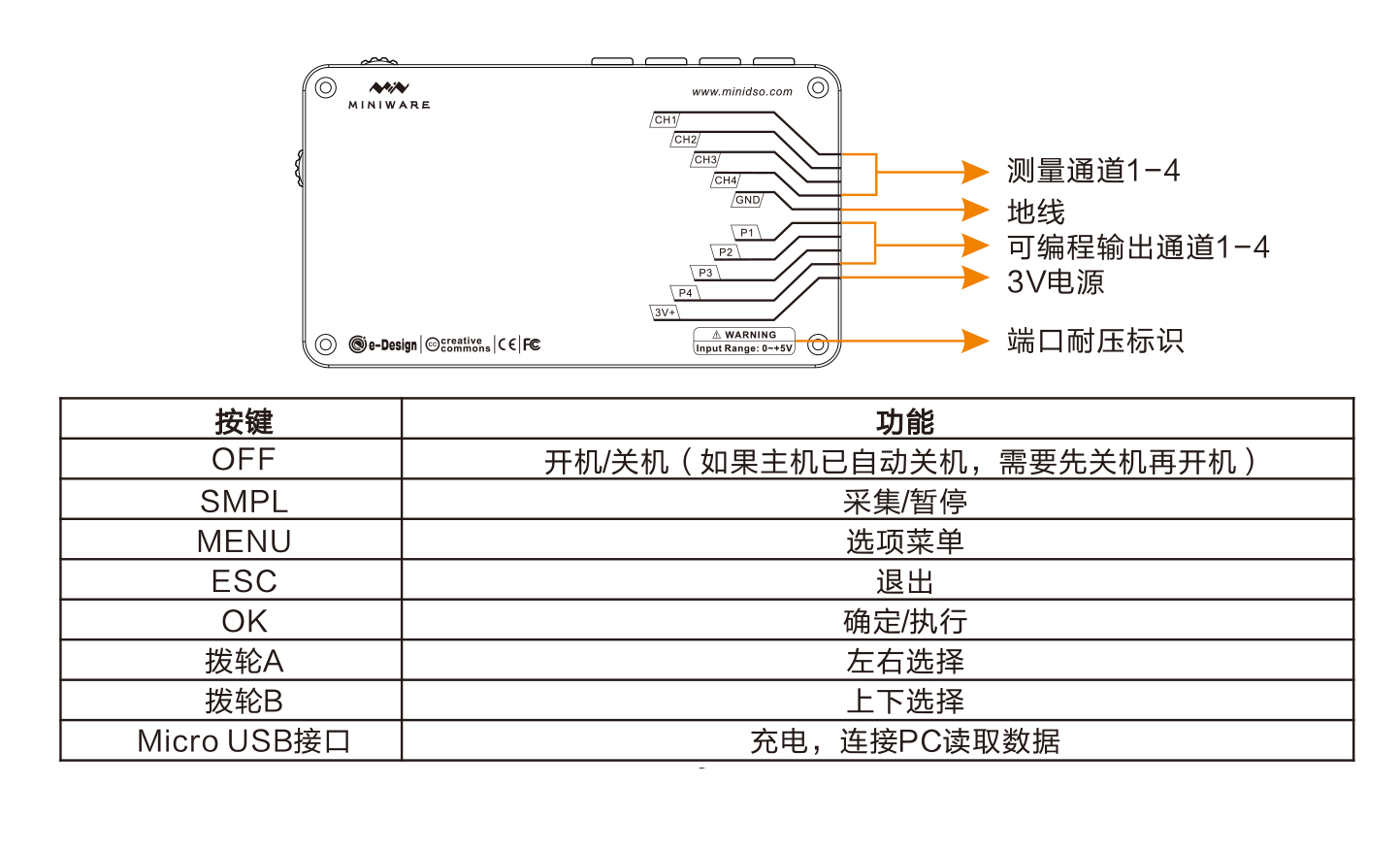

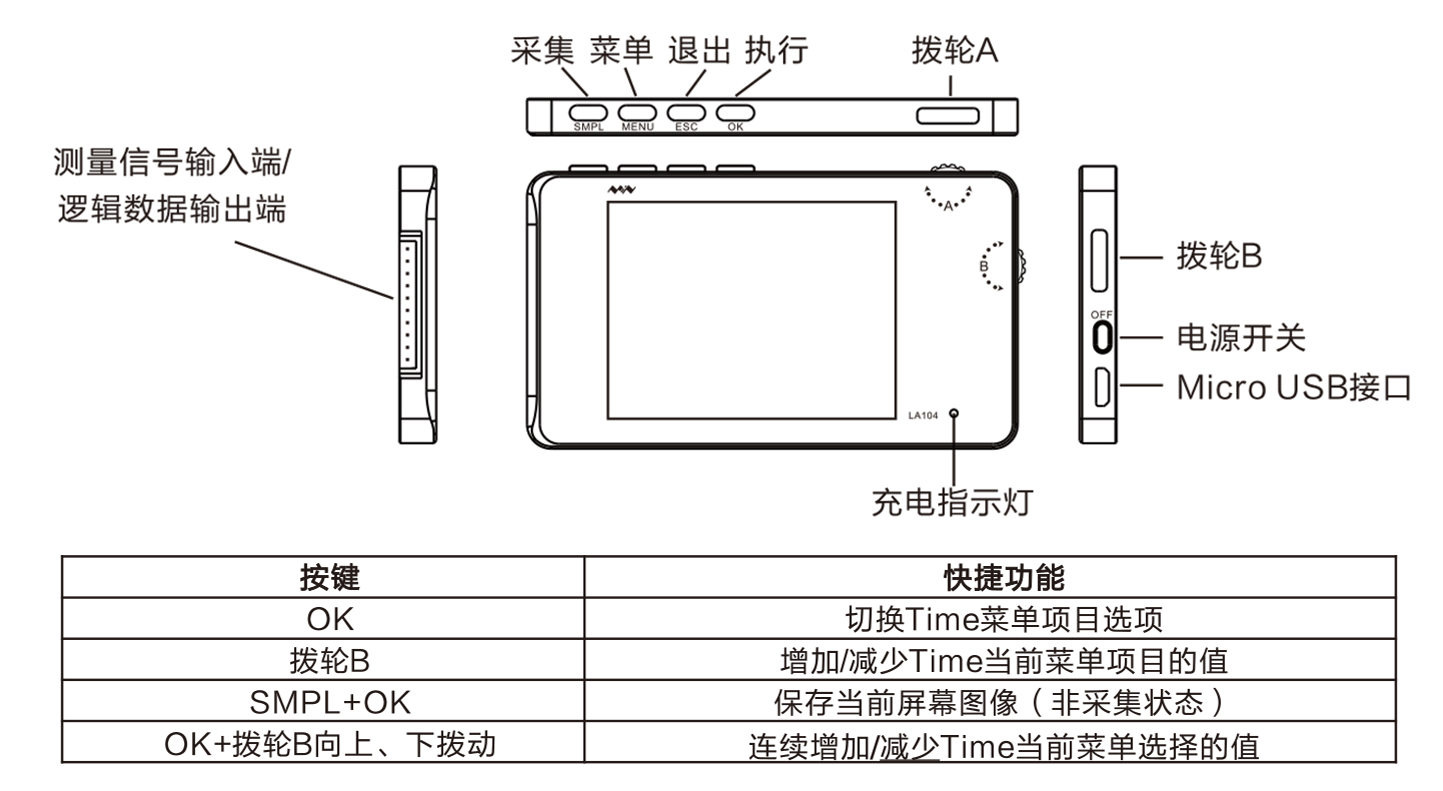

产品介绍：

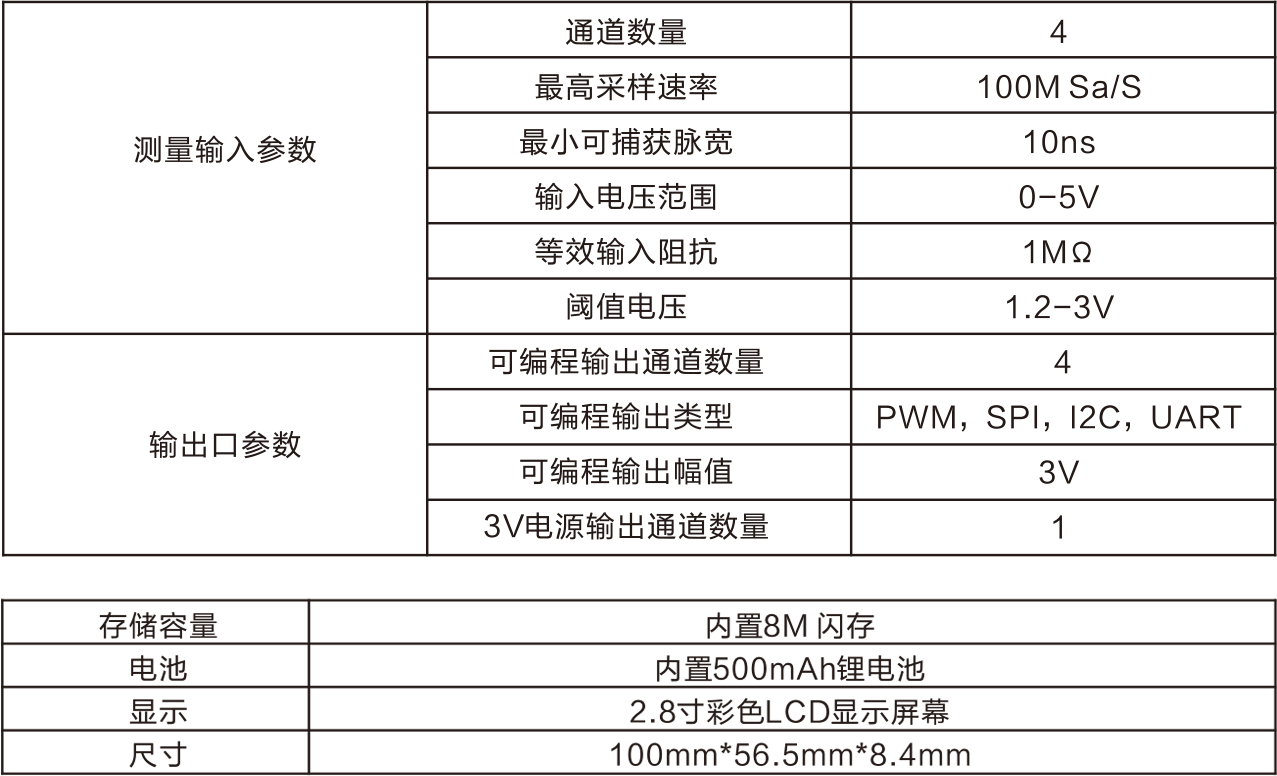

相关参数：

设计体验

1. 界面介绍

• 主菜单栏：显示采集状态、主菜单、电池电量
• 波形视图：显示各个通道的信息和波形
• 标尺：时间标尺
• 测量区：显示脉宽和边沿数量，时间差等数值
• 波形缩略图：本次采集数据的缩略图

2. SPI协议解析

a）参数设置

• CS Enable：CS使能条件；0为低电平使能，1为高电平使能
• Clock Polarity：时钟空闲极性；0为低电平，1为高电平
• Clock Phase：时钟线相位；0为第一个跳变读数据，1为第二个跳变读数据
• Bit Order：数据位顺序；LSB为低位在前，MSB为高位在前
• Word Size：数据长度
• Data Format：解析数据的显示格式

b）协议解析

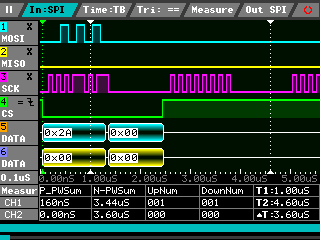

按名称将信号线与逻辑分析仪的通道一一相连之后，按下采集键即可。解析完成之后，可以看到屏幕上显示了各通道的波形以及下方协议解析通道的解析数据。

3. I2C协议解析

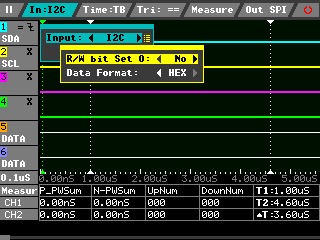

a）参数设置

• R/W bit set 0：寻找操作时，设置读/写位
• Data Format：解析数据的显示格式

b）协议解析

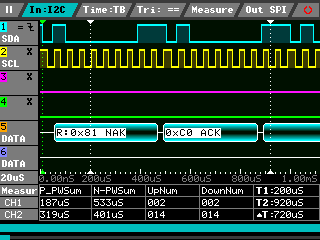

按名称将信号线与逻辑分析仪的通道一一相连之后，按下采集键即可。解析完成之后，可以看到屏幕上显示了各通道的波形以及下方协议解析通道的解析数据。

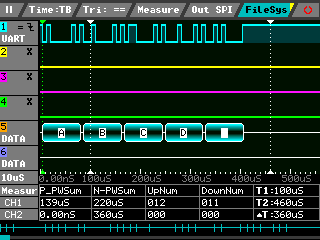

4. UART协议解析

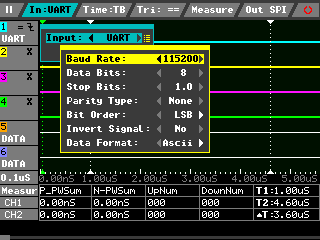

a）参数设置

• Baud Rate：波特率，有多种波特率可以选择，十分灵活
• Data Bits：数据位数
• Stop Bits：停止位数
• Parity Type：校验设置
• Bit Order：数据位顺序
• Invert Signal：信号反向
• Data Format：解析数据的显示格式

b）协议解析

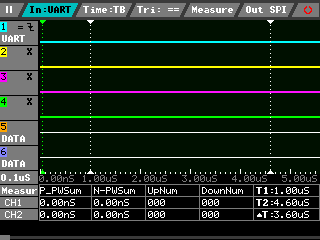

按下采集键进入采集状态，按下“OK”键发送信号，等待若干时间后便可查看波形和解析数据。

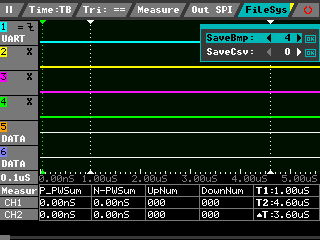

4. 截图保存和数据保存

• Save Bmp：保存当前屏幕图像，数值为文件名称,也可以同时按下采集键和ok键进行截图会方便很多
• Save Csv：保存采集数据，数值为文件名称

优势&局限

LA104是一款袖珍逻辑分析仪，虽然其体积小巧但功能十分强大。最高采样频率可达100M Sa/s，并且支持多种通信协议的解析，内置电池且功耗低，因此可长时间工作。此外，LA104不需要连接电源或上位机，因此具有更高的便携性。还有一点需要注意，LA104的机械按钮使用有些不太便捷。

总的来说，LA104是一款非常优秀的逻辑分析仪，具有强大的功能、小巧的机身以及较长的续航能力，但同时需要注意其使用体验。

设计资源

• MiniWare官网：https://www.miniware.com.cn/
• LA104官网地址：https://www.miniware.com.cn/product/signal-analyzer/
• LA104逻辑分析仪资源下载（中文版）：https://minidso.com/forum.php?mod=viewthread&tid=3194
• LA104逻辑分析仪资源下载（英文版）：http://www.minidso.com/forum.php?mod=viewthread&tid=3207
