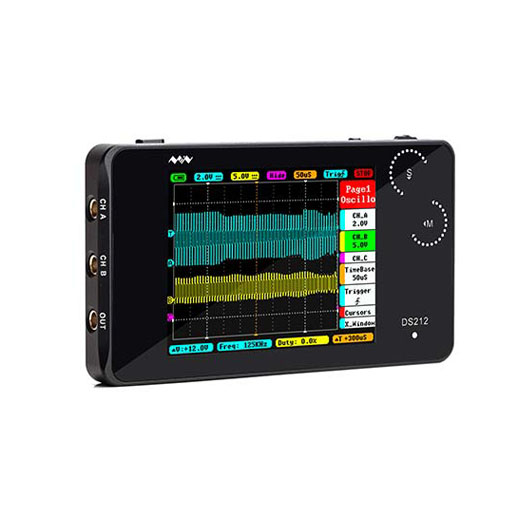

DS212是一款便携式双通道示波器，由MINIWARE公司生产。它不仅具有示波器的功能，还配备了一路波形发生器。拥有1M的带宽和10M的采样率，能够满足基本的测试需求。它的体积非常小巧，仅仅与一个烟灰盒大小相当，外壳采用金属材质制成，看起来十分坚固耐用。此外，DS212因其开源固件而备受欢迎，用户可以自由地定制和修改固件以满足其特定的测试需求。

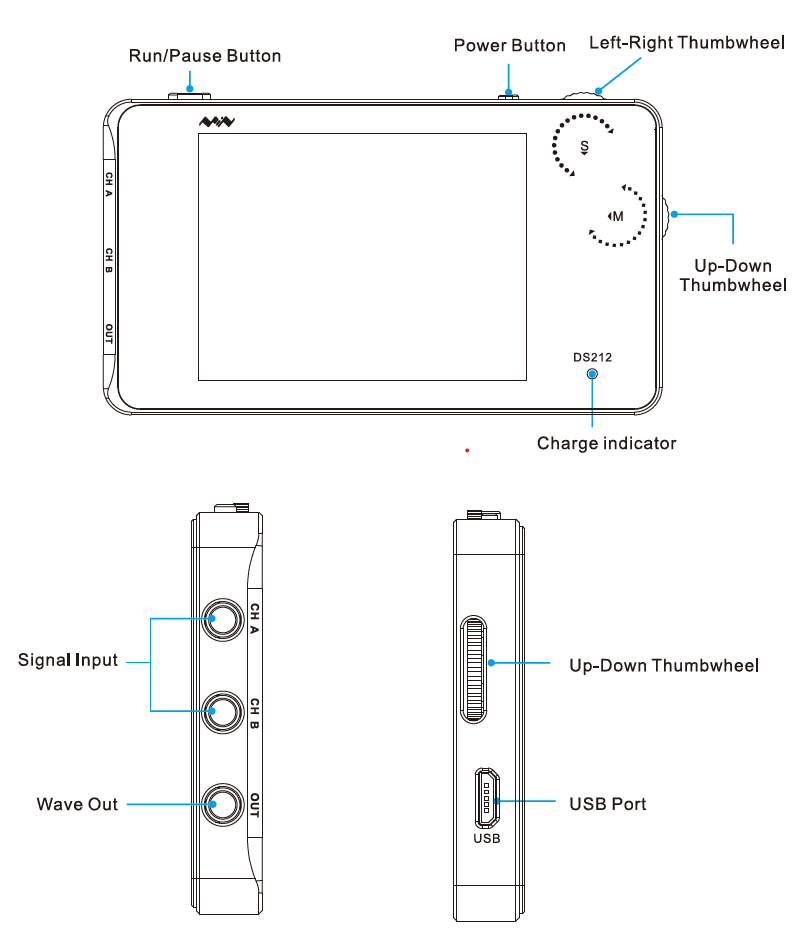

产品特点

功能介绍：

一、示波器参数设置

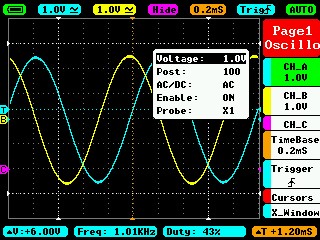

1）电压挡位

• Voltage：当前为1V，竖直方向每格代表1V，最大看8V的波形
• Post：水平偏置。单位为距离画面底部多少像素，与常见示波器不一样
• AC/DC：耦合方式
• Enable：是否启用该通道
• Probe：探头倍率，1X或10X

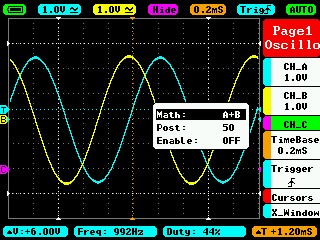

2）CH_C：对AB通道运算后显示

• Math：支持的运算：-A、-B、A+B、A-B、RecA、RecB、RecC
• Post：水平偏置。单位为距离画面底部多少像素，与常见示波器不一样
• Enable：是否启用该通道

3）TimeBase：时间挡位

• 当前为20us，水平方向每格代表20us，现在水平方向有10个，最多看200us的波形
• 长按上侧的S波轮，可以隐藏菜单栏，增加两格显示

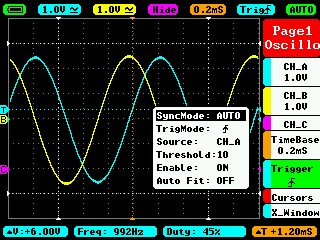

4）Trigger：触发设置

• SyncMode：触发模式：自动、常规、单次、扫描
• TrigMode：上升沿触发或下降沿触发
• Source：触发通道，通道A或通道B
• Enable：是否启用，不启用波形无法稳定下来
• Threshold：触发阈值，单位为距离画面0电压位置的像素数量

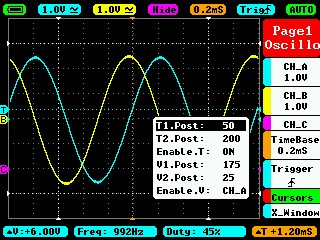

5）Cursors：光标

• 画面中水平和竖直方向的各两条亮白线
• 可分别设置位置以及是否开启

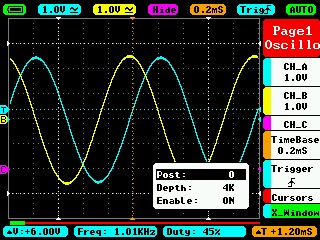

6）X_Window

• Post：时间偏移。增大可以查看更往后的波形
• Depth
  • 单次采用的数据点数。可选择1k、2k、4k、8k
  • 更大数值：通过时间偏移，看到更往后的波形
  • 更小数值：有利于瞬发波形的捕获
  • 屏幕下方红色长条：绿色部分是屏幕显示的波形在捕获数据中的位置

二、测试测量

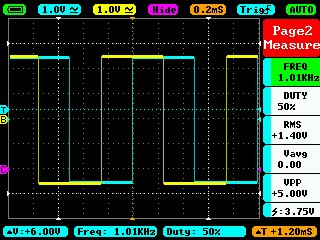

按下上侧S波轮，可切换到测量设置页面。下面的每一项测量参数类型可以通过波轮切换，也可以切换测量通道。最上面两组测量参数，会在示波器底部显示。

三、截图功能

长按左上角的按钮，可以快速截图。截图会以BMP图片格式保存，并通过数据线连接电脑进行读取。连接电脑后，示波器将被识别为一个U盘，非常方便的操作方式。

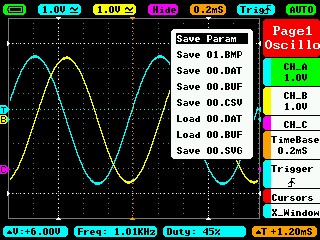

除此之外，你还可以长按M波轮，以显示更多的保存选项。例如，你可以将波形保存为CSV表格模式，这样就可以在电脑上更方便地处理数据了。DAT和BUF模式也可以在示波器上二次加载显示。此外，还有一个很有趣的SVG矢量图格式。在电脑上打开时，鼠标指向相应位置时会显示具体数值，非常方便。

四、波形发生功能

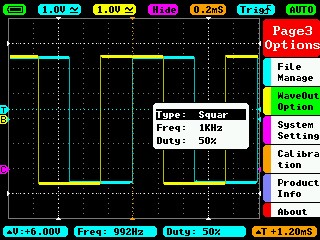

这款示波器还有一路波形发生功能。可输出方波、正弦波、三角波、锯齿波。

性能测试

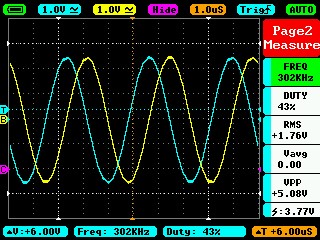

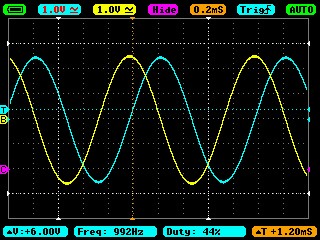

• 频率范围测试：在300kHz以内的波形基本上没有失真，只有轻微抖动。使用方波信号代替正弦波同样表现不错。如下图所示：

• 低频部分测试：在50Hz以上的频率下，波形刷新速度还可以接受，但当频率达到10Hz时，波形刷新就会明显延后。但使用扫描模式可获取最快的刷新速度。

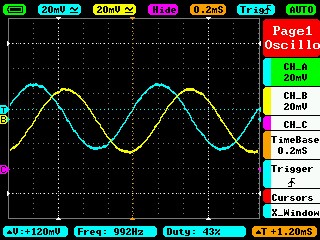

• 幅值范围测试：示波器的输入信号范围是±40V，使用10X探头可测量±400V的信号。在测试50mV的小信号时，波形并没有明显失真。如下图所示：

开源固件

值得一提的是，DS212示波器的固件在APP层面是开源的。用户可以在官方论坛中下载到源代码，并对上层程序进行二次开发。底层函数已经写好且未公开。这些函数包括对显示屏、蜂鸣器和Flash等底层操作。其他部分则可以由用户自定义。

如果某些功能不理想，用户可以自行更改，例如将UI界面改为汉语。此外，用户还可以定义自己的APP以实现特定功能，例如自动化测量特定信号。

此外，DS212示波器的开源代码也值得我们学习。它是用STM32标准库编写的。有趣的是，代码中的屏幕显示操作采用了汇编语言实现，这表明开发者对性能的极致追求，并给我们带来了榨干单片机性能的新思路。
