OP27

OP27
基本信息
描述:低噪声、精密运算放大器
器件类别:放大器
产品图片
产品结构框图
产品特性

利用偏置电流消除电路,OP-27可实现±10 nA的低输入偏置电流。在整个军用温度范围内,此电路通常可以将IB和IOS分别保持在±20nA和15 nA。 输出级具有良好的负载驱动能力。 ±10 V保证摆幅(600 Ω负载)和低输出失真使OP27成为专业音频应用的绝佳选择。 电源抑制比(PSRR)和共模抑制比(CMRR)均超过120 dB。 借助这些特性以及0.2 µV/月的长期漂移,电路设计人员能够获得以前只有分立式设计才能达到的性能水平。 使用片内齐纳击穿调整网络,OP27可实现低成本、大批量生产。 此可靠稳定的失调调节方案已在多年的生产历史中证明了自己的有效性。 OP27提供低电平信号出色的低噪声和高精度放大性能。 一些应用包括稳定的积分器、精密求和放大器、精密电压阈值检测器、比较器和专业音频电路,如磁头和麦克风前置放大器。

主要参数

* 低噪声:80 nV p-p(0.1 Hz至10 Hz)、3 nV/√Hz * 低漂移:0.2 µV/°C * 高速:2.8 V/µs压摆率、8 MHz 增益带宽 * 低VOS:10 µV * 共模抑制比(CMRR):126 dB (VCM = ±11 V) * 高开环增益:1,800,000 * 提供裸片形式

产品应用

* 可编程逻辑控制器 (PLC) * 分布式控制系统 (DCS) * 偏移电压调整 * 噪声测量 * 单位增益缓冲器应用程序

封装
CDIP (JG)

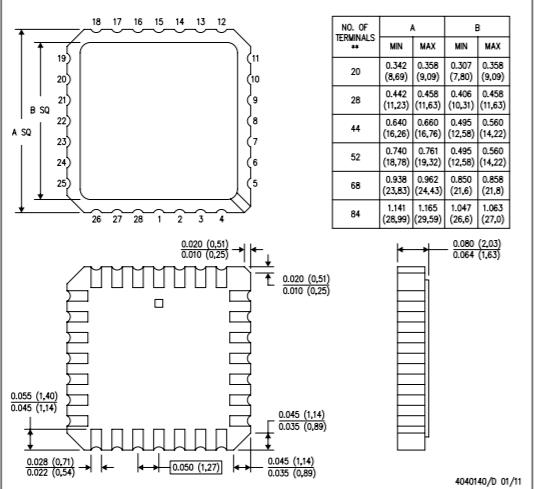

LCCC (FK)
设计工具
评估板信息
评估板型号:EVAL-OPAMP-1
评估板图片
评估板介绍

通用精密运算放大器评估板针对许多电路配置而设计并优化,以便用户能够找到最适合其应用的设计。 这些评估板全部兼容RoHs标准。

相关器件
ADA4004-1:1.8 nV/√Hz、36 V精密运算放大器(单通道)
AD8675:36 V、精密、2.8 nV/√Hz轨到轨输出运算放大器
AD8671:精密、低噪声、低输入偏置电流、单通道运算放大器
