OPA349

OPA349
基本信息
描述

OPA349和OPA2349是超低功耗运算放大器,提供70kHz带宽,静态电流仅为1μA。这些轨到轨输入和输出放大器专为电池供电应用而设计。输入共模电压范围超出电源轨200mV,输出摆幅在350mV以内,保持宽动态范围。与某些微功率运算放大器不同,这些器件的单位增益稳定,无需外部补偿即可实现宽带宽。OPA349具有低输入偏置电流,允许使用大型源和反馈电阻。 OPA349可以使用1.8V至5.5V的电源供电,性能几乎没有变化,即使在电池电量不足的情况下也能确保持续的卓越性能。 OPA349采用微型SOT23-5,SC70和SO-8表面贴装封装。OPA2349双通道采用SOT23-8和SO-8表面贴装封装。这些小型封装非常适合用于高密度应用,如PCMCIA卡,电池组和便携式仪器。 OPA349的额定温度范围为0°C至+ 70°C。OPA2349的额定温度范围为-40°C至+ 70°C

器件类别:1uA 轨至轨 CMOS 运算放大器
产品图片

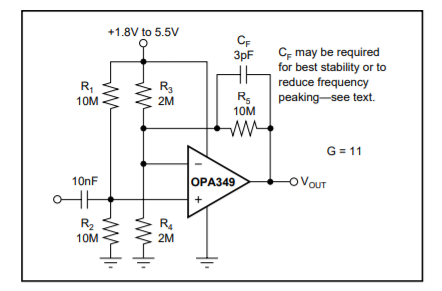

产品结构框图
产品特性

+ 低电源电流:1μA + GAIN-BANDWIDTH:70kHz + UNITY GAIN STABLE + 低输入偏置电流:10pA(最大值) + 宽电源范围:1.8V至5.5V + 输入范围200mV超越轨道 + 输出转向350mV的铁路 + 输出驱动电流:8mA + 开环增益:90dB + 微包装:SC70,SOT23-5,SOT23-8

主要参数

1. 总供电电压(最小值) 2. 总供电电压(最大值) 3. GBW(典型值)(MHz) 4. Slew rate (Typ) (V/us) 5. Rail-to-rail 6. Vos (offset voltage @ 25 C) (Max) (mV) 7. Iq per channel (Typ) (mA) 8. Vn at 1 kHz (Typ) (nV/rtHz) 9. Rating 10. Operating temperature range (C) 11. Package Group 12. Package size: mm2:W x L (PKG) 13. Input bias current (Max) (pA) 14. CMRR (Typ) (dB) 15. Output current (Typ) (mA) 16. Architecture

产品应用

●电池组和电源 ●便携式电话,PAGERS和相机 ●太阳能系统 ●烟雾,气体和火灾探测系统 ●遥控传感器 ●PCMCIA卡 ●驱动模拟到数字(A / D)转换器 ●MicroPOWER过滤器

设计工具
设计参考
参考设计
参考设计简述

此参考设计是一种适用于高级移动检测器的模拟前端,其基于两个 PIR 传感器以避免错误触发,并可支持机器学习。此设计具有标准 BoosterPack™ 引脚排列,采用德州仪器 (TI) 低功耗组件,并依靠一节 AAA 碱性电池运行。 PIR_MOTION GUI 有助于更快速地从该参考设计收集数据并通过各种图形将其可视化,此外它还能用于控制某些特定的参数。它可实时显示 PIR 传感器、小波变换 (CWT)、湿度、温度以及光传感器数据

成品图片
评估板信息
评估板型号:AMPQUICKKIT-EVM
评估板图片
评估板介绍

TI 精密放大器快速入门套件凭借六个运算放大器样片和用于表面贴装 IC 原型设计的评估模块,简化了运算放大器的选择、设计和评估过程。该套件是您设计放大器的完美起点。

相关器件
OPA349UA
OPA349NA/3K
OPA349SA/3K
