OP37

OP37
基本信息
描述:低噪声、精密、高速运算放大器(AVCL≥5)
器件类别:放大器
产品图片
产品结构框图
产品特性

OP37可提供与OP27一样的高性能,但前者的设计针对增益大于5的电路进行了优化。这一设计变更将压摆率提高到17V/µs,并将增益带宽积提高到63 MHz。 OP37不仅具有OP07的低失调电压和漂移特性,而且速度更高、噪声更低。失调电压低至25 µV,最大漂移为0.6 µV/°C,因而该器件是精密仪器仪表应用的理想之选。极低噪声(10Hz时en=3.5nV/Hz)、低1/f噪声转折频率(2.7Hz)以及高增益(180万),能够使低电平信号得到精确的高增益放大。 利用偏置电流消除电路,OP37可实现±10nA的低输入偏置电流和7nA的失调电流。在整个军用温度范围内,它通常可以将IB和IOS分别保持在±20nA和15nA。

主要参数

* 低噪声:80 nV p-p(0.1 Hz至10 Hz)3 nV/vHz(1 kHz时) * 低漂移:0.2 µV/°C * 高速:17 V/µs压摆率 63 MHz增益带宽 * 低输入失调电压:10 µV * 出色的共模抑制比:126 dB (共模电压为11 V时) * 高开环增益:1,800,000 可替代725(OP-07),SE5534(增益大于5) * 提供裸片形式

产品应用

* 高速数据信号调理采集系统 * 宽带宽仪器 * 可编程逻辑控制器 (PLC) * 分布式控制系统 (DCS)

封装

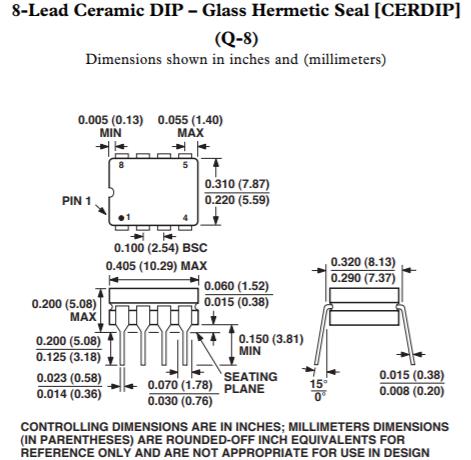

CERDIP

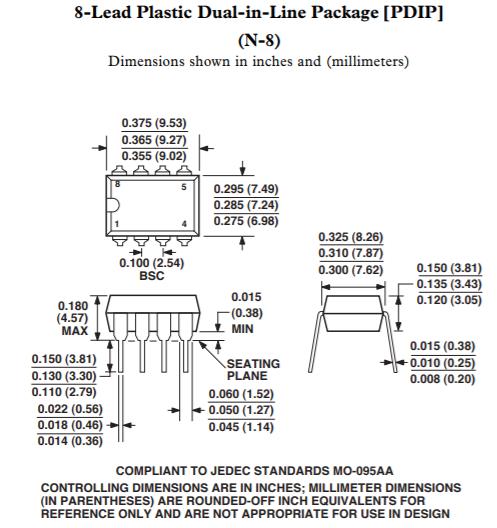

PDIP

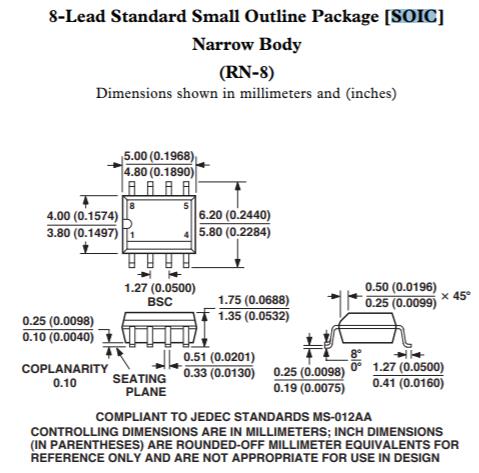

SOIC
设计工具
评估板信息
评估板型号:EVAL-OPAMP-1
评估板图片
评估板介绍

通用精密运算放大器评估板针对许多电路配置而设计并优化,以便用户能够找到最适合其应用的设计。 这些评估板全部兼容RoHs标准。
