LNK306

器件型号:LNK306
基本信息
描述:非隔离buck或buck-boost变换器的最低元件数、节能离线开关集成电路。
器件类别:降压转换器
产品图片

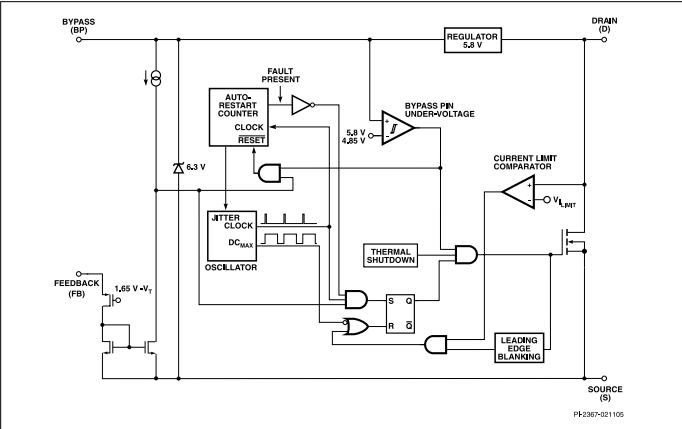

产品结构框图
产品特性

+ 成本最低,元件数目最少的降压转换器解决方案 + 严格的容差和微小的温度漂移特性 + 系统级的过载过热保护、输出短路以及开环故障保护 + 支持降压、降压-升压和反激式拓扑 + 优良的线电压调整率和负载调整率(采用典型配置) + 高带宽提供快速的无过冲启动 + 电流限流操作方式抑制了线电压纹波 + 通用输入电压范围(85至265 VAC) + 内置式电流限制和迟滞热关断保护 + 比无源解决方案更高效 + 具有比馈电容解决方案更高的功率因数 + 电源可以实现100%的SMD设计

主要参数

+ TN系列号 + 纯镀锡封装(符合RoHS) + 输出电压 12V + 频率范围 62~70kHz + 工作温度 -40℃~150℃

产品应用

+ 用于替换线性/无源降压的非隔离降压式或降压-升压式转换器解决方案 + 主要家电和小型家电 + 工业控制 + 电表 + 恒流LED照明设备 + 定时器

封装
封装1
封装2
设计工具
设计参考
参考设计简述:本工程报告描述了基于LinkSwitch-TN系列器件LNK306DN的设计的LED驱动电源。本设计不提供交流输入和直流输出之间的安全隔离。因此,外壳的设计必须提供隔离。
成品图片
参考设计简述:该工程报告描述了一个采用LinkSwitch-TN系列的器件LNK306DN设计的3W非隔离恒流LED驱动器电源。本文档包括电源规格、电路图、物料清单、变压器文档、印刷电路板布局及性能数据。
实物图

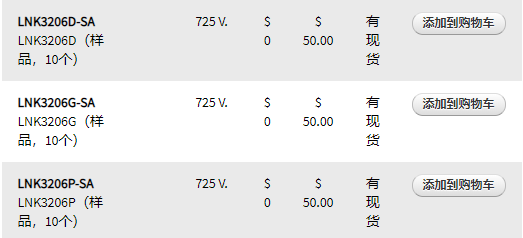

购买渠道
