LMZ20502

器件型号:LMZ20502
基本信息
描述:LMZ20502 微型模块稳压器是一款易于使用的同步降压直流/直流转换器,能够通过高达 5.5V 的输入电压驱动高达 2A 的负载电流。
器件类别:降压模块
产品图片
产品结构框图
产品特性

+ 集成电感 + 微型 3.5mm × 3.5mm × 1.75mm 封装 + 关断模式下静态电流为 2.4µA(最大值) + 3MHz 固定 PWM 开关频率 + 电源正常状态标志功能 + 引脚可选开关模式 + 内部补偿和软启动 + 电流限制、热关断和 UVLO 保护 + 使用 LMZ20502 并借助 WEBENCH® 电源设计器创建定制设计

主要参数

+ –40°C 至 125°C 结温范围 + 输入电压范围为 2.7V 至 5.5V + 可调输出电压范围为 0.8V 至 3.6V + 温度范围内的反馈容差为 ± 1% + 关断模式下静态电流为 2.4µA(最大值) + 2A 最大负载电流

封装
封装
设计工具
设计参考
参考设计:适用于保护继电器处理器模块的高效电源架构参考设计
参考设计简述:该参考设计展示了用于为应用处理器模块生成多个电压轨的各种电源架构,需要> 1A的负载电流和高效率。使用背板的5,12或24 V DC输入生成所需的电源。使用DC-DC转换器生成电源,该转换器具有集成FET和带有集成电感器的电源模块。该设计采用HotRod™封装类型,适用于要求低EMI的应用。它也是设计时间受限应用的最佳选择。其他功能包括DDR端接稳压器,输入电源OR,电压排序,用于过载保护的eFuse以及电压和负载电流监控。该设计可与处理器,数字信号处理器和现场可编程门阵列一起使用。
成品图片
参考设计:空间优化型宽输入电压三路输出电源模块参考设计
参考设计简述:是三输出宽Vin功率模块设计。它提供3.3V,1.8V和1.2V输出,总功率为6W。该布局针对空间受限的应用程序进行了优化。
成品图片
参考设计:采用 LM14050 和 LMZ20502 的 7V 至 40V 宽输入 3 输出 SIMPLE SWITCHER
参考设计:具有 LMZ20502 纳米模块的微型 2A 电源 - 参考设计
设计简述:PMP10595 参考设计是一款使用 SIMPLE SWITCHER® LMZ20502 微型模块的微型 1.8V 2A 输出电源。此参考设计利用 LMZ20502 的微型封装和高集成度来实现约 5mm x 6mm(30 平方毫米)的小尺寸解决方案。此设计的输入电压范围为 2.7V 至 5.5V,提供最高 2A 的输出。在参考板上,LMZ20502 设置为自动模式,可在轻负载和满负载下实现高效率。
PCB
成品图
评估板信息
评估板型号:LMZ20502EVM
评估板图片
评估板介绍

+ LMZ20502EVM评估板能够驱动高达2A的负载,具有出色的功率转换效率,输出电压精度,线路和负载调节以及负载瞬态响应。评估板配置为2.7V至5.5V输入的1.8V输出电压,基于电阻分压器RFBT和RFBB。该板具有双面六针连接器,并具有转塔端子,便于连接。该板具有:三个引脚跳线,用于EN,模式和频率响应分析,便于在评估期间进行修改,连接到轨道时的电源良好监控,在输出电容器之前使用多层过孔的导线回路感应电感电流,模式的跳线选项引脚在轻载时运行PFM或PWM上的器件,

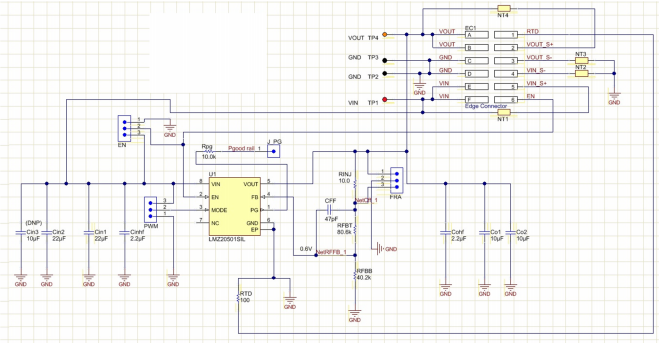

原理图

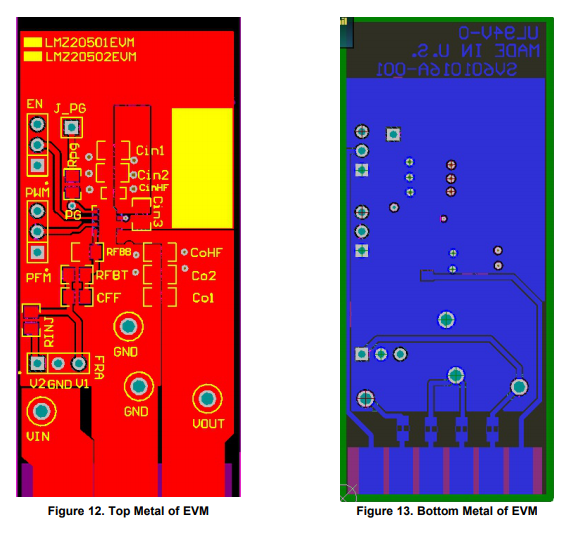

pcb板图
